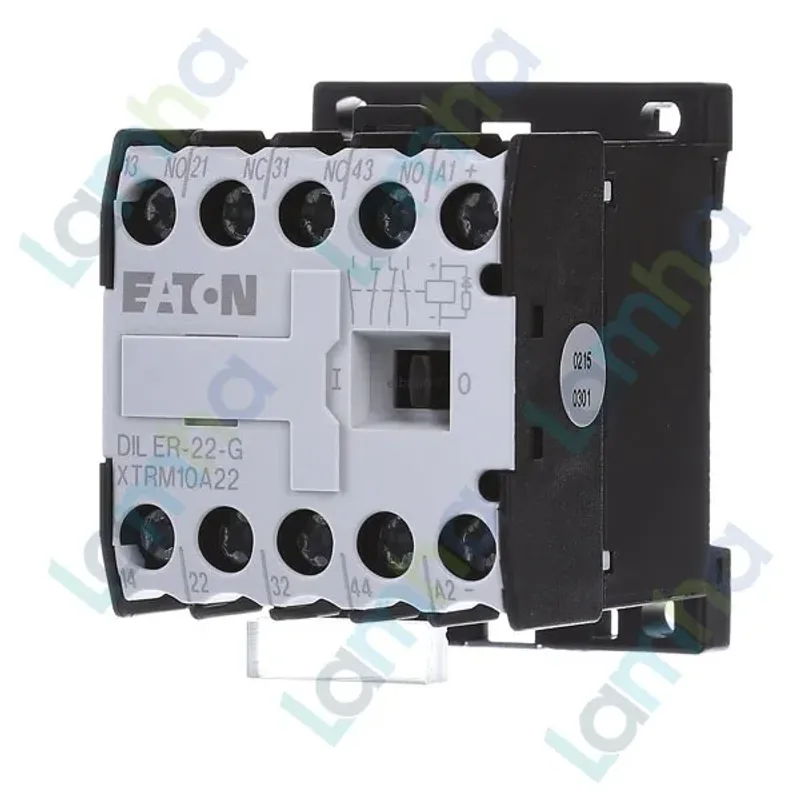

Khởi động từ mini (Contactor Relay) Eaton Moeller 010043 - DILER-22-G(110VDC) 2NO+2NC, 6A

Giới thiệu Khởi động từ mini Eaton Moeller 010043 - DILER-22-G(110VDC)

Khởi động từ mini Eaton Moeller 010043 - DILER-22-G(110VDC) là contactor relay dòng DILER dùng cho mạch điều khiển công nghiệp, có cấu hình tiếp điểm 2NO+2NC, cuộn hút 110VDC và kiểu đấu nối vít. Sản phẩm phù hợp cho tủ điện điều khiển, mạch tín hiệu, mạch liên động và các ứng dụng cần đóng cắt phụ trợ ổn định trong hệ thống tự động hóa.

Eaton Moeller là thương hiệu thiết bị điện công nghiệp thuộc hệ sinh thái Eaton, nổi bật với các dòng thiết bị đóng cắt, bảo vệ và điều khiển dùng trong nhà máy, tủ điện, máy móc công nghiệp. Dòng DILER được thiết kế theo hướng nhỏ gọn, dễ lắp đặt và thích hợp cho các mạch điều khiển cần độ tin cậy cao.

Hạng mục	Thông tin
Tên sản phẩm	Eaton Moeller series DILER Control relay
Mã hàng	010043
Model	DILER-22-G(110VDC)
Loại thiết bị	Contactor relay / khởi động từ mini phụ trợ
Điện áp cuộn hút	110 V DC
Cấu hình tiếp điểm	2 tiếp điểm thường mở NO và 2 tiếp điểm thường đóng NC
Kiểu đấu nối	Đấu nối vít
Kiểu vận hành	DC operation
Dòng định mức tham chiếu	6 A
Cấp bảo vệ	IP20
Kiểu lắp đặt	Thanh DIN hoặc bắt vít
Kích thước	45 mm x 58 mm x 54 mm
Khối lượng	0.206 kg
Tiêu chuẩn / chứng nhận	CE, UL 508, CSA, IEC/EN 60947, EN 60947-5-1, VDE 0660
Xuất xứ	Đức

Ưu điểm và tính năng nổi bật

Thiết kế mini gọn gàng cho tủ điện công nghiệp

Contactor relay Eaton Moeller DILER có kích thước nhỏ, thuận tiện bố trí trong tủ điện điều khiển có không gian hạn chế. Thiết bị có thể lắp trên thanh DIN hoặc bắt vít, giúp kỹ thuật viên dễ thi công, thay thế và bảo trì.

Cấu hình 2NO+2NC linh hoạt cho mạch điều khiển

Với cấu hình 2 tiếp điểm thường mở và 2 tiếp điểm thường đóng, model này phù hợp cho nhiều logic điều khiển như báo trạng thái, liên động an toàn, điều khiển đèn báo, đưa tín hiệu về PLC hoặc kích hoạt rơ le trung gian.

Cuộn hút 110VDC phù hợp hệ điều khiển một chiều

DILER-22-G(110VDC) sử dụng cuộn hút điện áp một chiều 110VDC, thích hợp cho các hệ thống điều khiển DC trong tủ điện công nghiệp, trạm điều khiển, máy móc tự động hoặc các ứng dụng có nguồn điều khiển DC ổn định.

Tiếp điểm vận hành tin cậy

Sản phẩm được trang bị tiếp điểm vận hành cưỡng bức theo tiêu chuẩn EN 60947-5-1 và có tiếp điểm đối lập liên động, hỗ trợ tăng độ tin cậy trong các mạch điều khiển yêu cầu trạng thái đóng mở rõ ràng.

Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng chính

Khởi động từ mini DILER-22-G(110VDC) không dùng để đóng cắt tải công suất lớn trực tiếp như contactor động lực, mà chủ yếu đóng vai trò rơ le trung gian công nghiệp trong mạch điều khiển. Thiết bị nhận tín hiệu điều khiển từ nút nhấn, công tắc hành trình, bộ điều khiển PLC hoặc mạch logic, sau đó chuyển trạng thái các tiếp điểm NO và NC để điều khiển phần tử khác.

Nguyên lý hoạt động

Khi cấp điện áp 110VDC vào cuộn hút, cuộn dây tạo từ trường làm cơ cấu điện từ bên trong tác động. Lúc này các tiếp điểm thường mở sẽ đóng lại, còn các tiếp điểm thường đóng sẽ mở ra. Khi ngắt điện cuộn hút, lực hồi vị đưa cơ cấu trở về trạng thái ban đầu, giúp mạch điều khiển phục hồi trạng thái ban đầu một cách rõ ràng.

Ứng dụng thực tế

• Dùng trong tủ điện điều khiển máy móc công nghiệp.
• Truyền tín hiệu điều khiển từ PLC đến rơ le trung gian, đèn báo hoặc mạch phụ trợ.
• Tạo mạch liên động giữa các thiết bị đóng cắt trong hệ thống điều khiển.
• Dùng cho mạch báo trạng thái vận hành, báo lỗi hoặc xác nhận tín hiệu.
• Phù hợp với hệ thống điều khiển sử dụng nguồn DC 110V.

Cam kết và nơi mua hàng

Khi cần mua Eaton Moeller 010043 chính hãng cho tủ điện điều khiển, khách hàng nên chọn đúng model, đúng điện áp cuộn hút và đúng cấu hình tiếp điểm để đảm bảo thiết bị hoạt động tương thích với hệ thống hiện có.

Đặt mua DILER-22-G(110VDC) chính hãng tại thietbicodien để được hỗ trợ tư vấn đúng mã hàng, báo giá nhanh và cung cấp thiết bị phù hợp cho nhu cầu lắp đặt, thay thế hoặc bảo trì trong hệ thống điện công nghiệp.

Câu hỏi thường gặp (FAQ)

DILER-22-G(110VDC) là thiết bị gì?

DILER-22-G(110VDC) là contactor relay mini của Eaton Moeller, dùng trong mạch điều khiển công nghiệp với cuộn hút 110VDC và cấu hình tiếp điểm 2NO+2NC.

Model 010043 có dùng để đóng cắt động cơ trực tiếp không?

Model này là contactor relay phụ trợ, chủ yếu dùng cho mạch điều khiển, tín hiệu và liên động. Với tải động lực hoặc động cơ, cần chọn contactor công suất phù hợp theo dòng tải và yêu cầu hệ thống.

Sản phẩm có bao nhiêu tiếp điểm?

Eaton Moeller 010043 có tổng cộng 4 tiếp điểm phụ, gồm 2 tiếp điểm thường mở NO và 2 tiếp điểm thường đóng NC, phù hợp cho các mạch điều khiển cần nhiều trạng thái tín hiệu.

DILER-22-G(110VDC) lắp đặt như thế nào?

Thiết bị có thể lắp trên thanh DIN hoặc bắt vít trong tủ điện. Kiểu đấu nối vít giúp cố định dây chắc chắn và thuận tiện cho công tác bảo trì.

Cuộn hút 110VDC dùng trong trường hợp nào?

Cuộn hút 110VDC phù hợp với các hệ thống điều khiển dùng nguồn một chiều 110V, thường gặp trong tủ điều khiển công nghiệp, hệ thống tự động hóa hoặc các mạch điều khiển yêu cầu nguồn DC ổn định.

Vì sao nên chọn khởi động từ mini Eaton Moeller DILER?

Dòng DILER có thiết kế nhỏ gọn, lắp đặt linh hoạt, cấu hình tiếp điểm rõ ràng và phù hợp cho nhiều ứng dụng điều khiển công nghiệp cần độ ổn định cao.
