Khởi động từ mini (Contactor Relay) Eaton Moeller 010091 - DILER-22-G(220VDC) 2NO+2NC, 6A

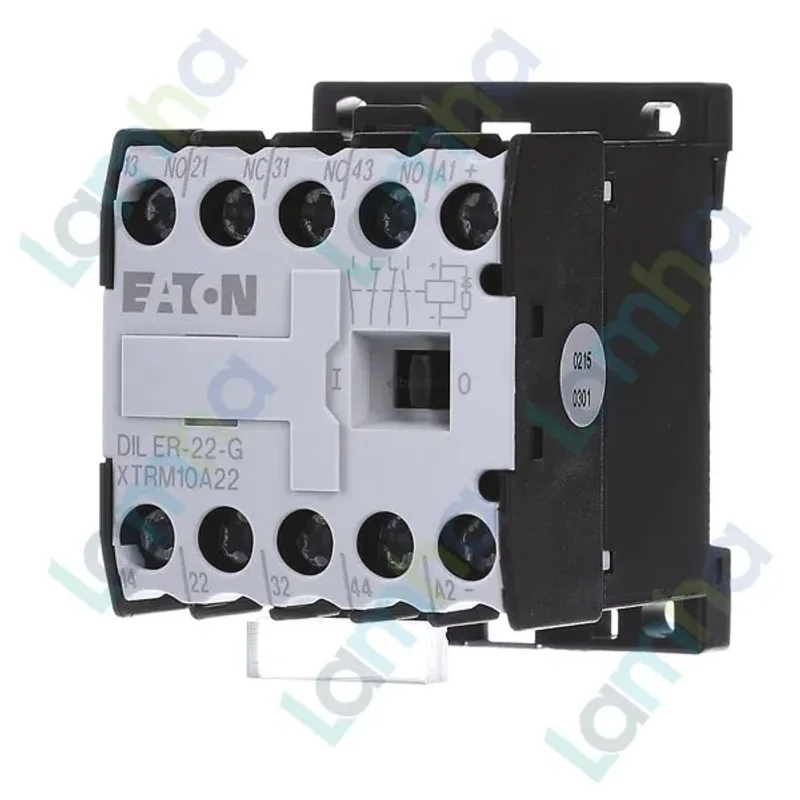

Khởi động từ mini Eaton Moeller DILER-22-G(220VDC) 010091

Khởi động từ mini Eaton Moeller 010091 - DILER-22-G(220VDC) là contactor relay thuộc dòng DILER Mini-contactors của Eaton Moeller, dùng cho mạch điều khiển công nghiệp cần đóng/ngắt tín hiệu phụ trợ bằng cuộn hút điện từ DC. Sản phẩm có cấu hình tiếp điểm 2NO+2NC, phù hợp lắp trong tủ điện điều khiển, mạch PLC, mạch báo trạng thái, liên động và điều khiển phụ trợ trong hệ thống tự động hóa.

Eaton là thương hiệu thiết bị điện và quản lý năng lượng toàn cầu, trong đó dòng Moeller nổi tiếng ở nhóm thiết bị đóng cắt, điều khiển và bảo vệ điện công nghiệp. Với xuất xứ Đức, sản phẩm hướng tới độ ổn định, độ bền cơ khí và khả năng làm việc tin cậy trong môi trường tủ điện.

Hạng mục	Thông tin
Tên sản phẩm	Khởi động từ mini Eaton Moeller 010091 - DILER-22-G(220VDC)
Mã hàng / Catalog Number	010091
Model	DILER-22-G(220VDC)
Dòng sản phẩm	Eaton Moeller series DILER Control relay / DILER Mini-contactors
Điện áp điều khiển cuộn hút	220 V DC
Cấu hình tiếp điểm	2 tiếp điểm thường mở NO và 2 tiếp điểm thường đóng NC
Dòng làm việc AC-15	6 A tại 220/230/240 V AC; 3 A tại 380/400/415 V AC
Kiểu đấu nối	Cọc vít
Kiểu vận hành	DC operation
Cấp bảo vệ	IP20
Kiểu lắp đặt	Lắp DIN rail hoặc bắt vít
Tiêu chuẩn / chứng nhận	IEC/EN 60947, EN 60947-5-1, UL, CSA, CE, VDE 0660
Xuất xứ	Đức

Ưu điểm / tính năng nổi bật

• Contactor relay Eaton Moeller có thiết kế nhỏ gọn, phù hợp lắp trong tủ điện điều khiển có không gian hạn chế.
• Cấu hình 2NO+2NC giúp linh hoạt trong các mạch điều khiển, liên động, báo trạng thái hoặc cấp tín hiệu về PLC.
• Cuộn hút 220VDC thích hợp cho hệ thống điều khiển dùng nguồn một chiều, các tủ điện tự động hóa và mạch điều khiển công nghiệp.
• Tiếp điểm đối kháng liên động hỗ trợ trạng thái đóng/mở rõ ràng, giảm rủi ro nhầm trạng thái trong mạch điều khiển.
• Kiểu đấu nối cọc vít giúp thao tác lắp đặt, bảo trì và thay thế thuận tiện trong tủ điện.
• Sản phẩm thuộc dòng DILER Mini-contactors, phù hợp cho các ứng dụng điều khiển phụ trợ cần độ bền và tính ổn định cao.

Chức năng & nguyên lý hoạt động / ứng dụng

Chức năng chính

DILER-22-G(220VDC) là rơ le contactor dùng để đóng/ngắt các tiếp điểm phụ trong mạch điều khiển. Khi nhận điện áp điều khiển DC cấp vào cuộn hút, thiết bị chuyển trạng thái các tiếp điểm: tiếp điểm thường mở đóng lại và tiếp điểm thường đóng mở ra. Nhờ đó, sản phẩm có thể truyền tín hiệu điều khiển, tín hiệu liên động hoặc tín hiệu báo trạng thái đến các thiết bị khác trong hệ thống.

Nguyên lý hoạt động

Khi cuộn hút của khởi động từ mini Eaton Moeller được cấp nguồn 220VDC, từ trường sinh ra sẽ hút phần ứng cơ khí bên trong thiết bị. Chuyển động này làm thay đổi trạng thái bộ tiếp điểm 2NO+2NC. Khi nguồn điều khiển bị ngắt, lò xo hồi vị đưa cơ cấu về trạng thái ban đầu, giúp mạch điều khiển trở lại trạng thái nghỉ.

Với phiên bản DC operation, thiết bị được Eaton trang bị tổ hợp diode-resistor tích hợp để hỗ trợ bảo vệ cuộn hút và hạn chế tác động điện áp ngược khi đóng cắt cuộn dây. Điều này giúp mạch điều khiển vận hành ổn định hơn, đặc biệt trong các hệ thống có PLC, relay trung gian hoặc nguồn điều khiển DC.

Ứng dụng thực tế

• Dùng trong tủ điện điều khiển công nghiệp, tủ máy, tủ tự động hóa và tủ phân phối phụ trợ.
• Điều khiển đèn báo, còi báo, relay trung gian, tín hiệu chạy/dừng hoặc tín hiệu lỗi.
• Làm tiếp điểm liên động trong mạch điều khiển động cơ, bơm, quạt, băng tải và máy công nghiệp.
• Kết nối tín hiệu điều khiển giữa PLC, nút nhấn, cảm biến và các thiết bị đóng cắt khác.
• Phù hợp cho hệ thống cần contactor relay 220VDC nhỏ gọn, có 2 tiếp điểm NO và 2 tiếp điểm NC.

Cam kết & nơi mua hàng

Để đảm bảo đúng mã hàng, đúng điện áp cuộn hút và đúng cấu hình tiếp điểm, khách hàng nên chọn mua khởi động từ mini Eaton Moeller DILER-22-G(220VDC) tại thietbicodien. Chúng tôi cam kết cung cấp sản phẩm chính hãng, tư vấn chọn đúng model theo sơ đồ tủ điện và hỗ trợ báo giá nhanh cho nhu cầu mua lẻ hoặc mua số lượng.

Khi đặt hàng tại thietbicodien, khách hàng được hỗ trợ kiểm tra mã 010091, xác nhận điện áp điều khiển 220VDC, cấu hình 2NO+2NC và các yêu cầu kỹ thuật liên quan trước khi giao hàng.

Câu hỏi thường gặp (FAQ)

DILER-22-G(220VDC) là thiết bị gì?

DILER-22-G(220VDC) là contactor relay mini của Eaton Moeller, dùng để đóng/ngắt các tiếp điểm phụ trong mạch điều khiển công nghiệp bằng cuộn hút điện áp 220VDC.

Sản phẩm này có mấy tiếp điểm?

Model này có cấu hình 2NO+2NC, gồm 2 tiếp điểm thường mở và 2 tiếp điểm thường đóng, phù hợp cho mạch điều khiển cần nhiều trạng thái tín hiệu.

DILER-22-G(220VDC) có dùng để đóng cắt tải động lực trực tiếp không?

Sản phẩm là contactor relay, chủ yếu dùng cho mạch điều khiển và tín hiệu phụ trợ. Với tải động lực như động cơ công suất lớn, nên chọn contactor động lực phù hợp theo dòng tải và tiêu chuẩn thiết kế tủ điện.

Thiết bị có thể lắp trên thanh DIN không?

Có. Khởi động từ mini Eaton Moeller 010091 hỗ trợ lắp trên DIN rail hoặc bắt vít, thuận tiện cho nhiều kiểu bố trí trong tủ điện.

Điện áp cuộn hút của mã 010091 là bao nhiêu?

Mã hàng 010091, model DILER-22-G(220VDC), sử dụng điện áp điều khiển cuộn hút 220 V DC. Khi thay thế, cần kiểm tra đúng điện áp nguồn điều khiển để tránh chọn nhầm phiên bản.

Sản phẩm phù hợp với những ứng dụng nào?

Sản phẩm phù hợp cho tủ điều khiển PLC, mạch liên động, mạch báo trạng thái, điều khiển relay trung gian, đèn báo, còi báo và các hệ thống tự động hóa dùng nguồn điều khiển DC.
