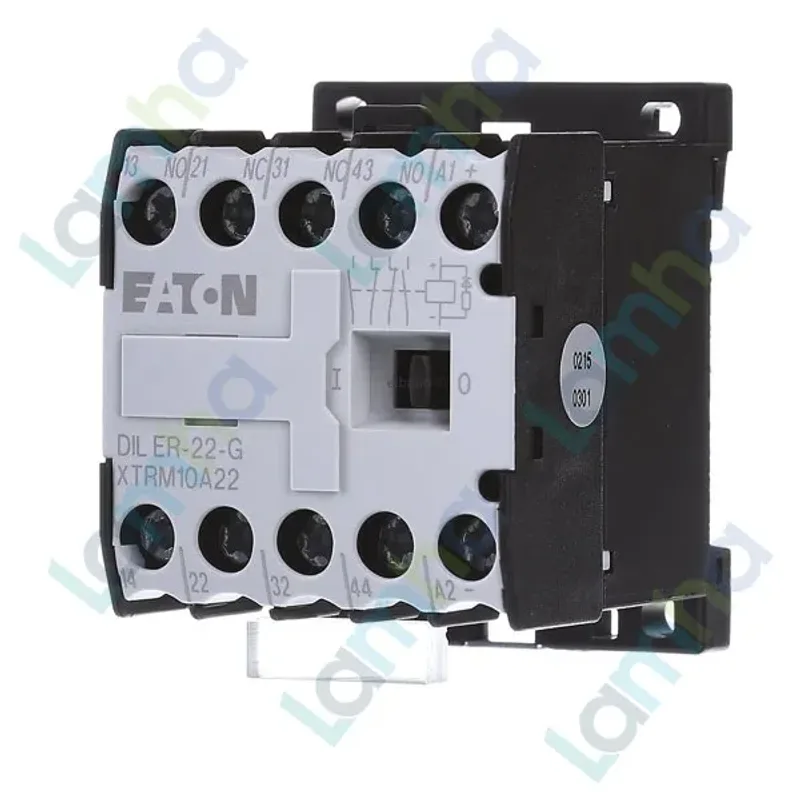

Khởi động từ mini (Contactor Relay) Eaton Moeller 010499 - DILER-22-G(60VDC) 2NO+2NC, 6A

Khởi động từ mini Eaton Moeller 010499 - DILER-22-G(60VDC) 2NO+2NC, 6A

Khởi động từ mini Eaton Moeller 010499 - DILER-22-G(60VDC) là contactor relay dòng DILER dùng cho mạch điều khiển công nghiệp, có cuộn hút 60VDC, cấu hình tiếp điểm 2NO+2NC và dòng làm việc định mức theo mô tả sản phẩm 6A. Sản phẩm phù hợp cho các tủ điện điều khiển, hệ thống tự động hóa, mạch liên động, báo trạng thái và điều khiển tín hiệu trong nhà máy.

1) Giới thiệu & nguồn gốc thương hiệu

Eaton Moeller là thương hiệu thiết bị điện công nghiệp nổi tiếng, được sử dụng rộng rãi trong các hệ thống đóng cắt, bảo vệ và điều khiển tự động. Dòng DILER của Eaton Moeller được thiết kế cho các mạch điều khiển phụ trợ, nơi cần một relay trung gian dạng contactor mini có độ bền cơ khí cao, đấu nối chắc chắn và làm việc ổn định trong môi trường công nghiệp.

Model DILER-22-G(60VDC), mã hàng 010499, thuộc nhóm contactor relay mini, sử dụng nguồn điều khiển DC và có 4 tiếp điểm phụ gồm 2 tiếp điểm thường mở và 2 tiếp điểm thường đóng. Theo thông tin sản phẩm, thiết bị có xuất xứ Đức, phù hợp cho các ứng dụng yêu cầu độ tin cậy cao trong tủ điện máy móc và dây chuyền sản xuất.

2) Ưu điểm / tính năng nổi bật

• Contactor relay mini 60VDC giúp đóng cắt tín hiệu điều khiển trong các hệ thống dùng nguồn một chiều.
• Cấu hình 2NO+2NC linh hoạt, hỗ trợ đồng thời chức năng điều khiển, liên động, phản hồi trạng thái và báo tín hiệu.
• Thiết kế dạng mini giúp tiết kiệm không gian trong tủ điện, phù hợp lắp đặt trên thanh DIN hoặc bắt vít tùy cấu hình tủ.
• Đầu nối vít giúp dây điều khiển được siết chắc, thuận tiện cho lắp đặt, bảo trì và thay thế trong môi trường công nghiệp.
• Dòng DILER được thiết kế cho mạch điều khiển, có khả năng làm việc ổn định trong các ứng dụng relay trung gian, PLC, đèn báo và mạch logic điện.
• Tiếp điểm đối nghịch có liên động cơ khí, phù hợp cho các mạch cần trạng thái NO và NC thay đổi đồng thời một cách rõ ràng.

Bảng thông tin kỹ thuật tham khảo

Hạng mục	Thông tin
Tên sản phẩm	Khởi động từ mini Eaton Moeller 010499 - DILER-22-G(60VDC)
Mã hàng	010499
Model	DILER-22-G(60VDC)
Dòng sản phẩm	Eaton Moeller series DILER Control relay
Loại thiết bị	Contactor relay mini
Điện áp cuộn hút	60 V DC
Cấu hình tiếp điểm	2NO + 2NC
Kiểu đấu nối	Đầu nối vít
Dòng định mức theo mô tả sản phẩm	6 A
Cấp bảo vệ	IP20
Phương thức lắp đặt	Thanh DIN hoặc bắt vít
Tiêu chuẩn / chứng nhận	IEC/EN 60947, EN 60947-5-1, UL 508, CSA, CE
Xuất xứ	Đức

3) Chức năng & nguyên lý hoạt động / ứng dụng

DILER-22-G(60VDC) hoạt động như một relay điều khiển trung gian trong mạch điện công nghiệp. Khi cấp điện áp điều khiển 60VDC vào cuộn hút, cơ cấu điện từ bên trong sẽ tạo lực hút, làm thay đổi trạng thái các tiếp điểm: tiếp điểm thường mở đóng lại, còn tiếp điểm thường đóng mở ra. Khi ngắt điện cuộn hút, cơ cấu hồi vị đưa các tiếp điểm trở về trạng thái ban đầu.

Nhờ cấu hình 2 tiếp điểm NO và 2 tiếp điểm NC, thiết bị có thể dùng để nhân tín hiệu điều khiển, tạo mạch liên động, truyền trạng thái về PLC hoặc đóng cắt các tải phụ nhỏ trong mạch điều khiển. Đây là lựa chọn phù hợp cho các hệ thống cần một rơ le contactor mini Eaton Moeller có độ tin cậy cao và kích thước gọn.

Ứng dụng phổ biến

• Mạch điều khiển trong tủ điện máy móc, dây chuyền sản xuất và hệ thống tự động hóa.
• Mạch trung gian giữa nút nhấn, cảm biến, PLC và thiết bị chấp hành.
• Mạch liên động điện dùng tiếp điểm NO và NC để đảm bảo trình tự vận hành an toàn.
• Mạch báo trạng thái chạy, dừng, lỗi hoặc phản hồi tín hiệu về bộ điều khiển.
• Điều khiển đèn báo, rơ le trung gian, ngõ vào PLC hoặc các tải phụ trong phạm vi phù hợp.

4) Cam kết & nơi mua hàng

Khi cần mua khởi động từ mini Eaton Moeller DILER-22-G(60VDC), khách hàng nên chọn đúng mã 010499, đúng điện áp cuộn hút 60VDC và đúng cấu hình tiếp điểm 2NO+2NC để đảm bảo tương thích với hệ thống điều khiển hiện có.

Để được tư vấn chọn đúng model, kiểm tra khả năng thay thế và nhận báo giá cho sản phẩm Eaton Moeller chính hãng, hãy mua hàng trực tiếp tại thietbicodien. Chúng tôi hỗ trợ tư vấn kỹ thuật, cung cấp thông tin sản phẩm rõ ràng và giao hàng theo nhu cầu dự án, bảo trì hoặc lắp đặt tủ điện công nghiệp.

Câu hỏi thường gặp (FAQ)

DILER-22-G(60VDC) là thiết bị gì?

DILER-22-G(60VDC) là contactor relay mini của Eaton Moeller, dùng trong mạch điều khiển công nghiệp với cuộn hút 60VDC và bộ tiếp điểm 2NO+2NC.

Model 010499 dùng điện áp cuộn hút bao nhiêu?

Model 010499 sử dụng điện áp cuộn hút 60VDC. Khi chọn mua, cần kiểm tra nguồn điều khiển trong tủ điện để tránh nhầm với các phiên bản 24VDC, 48VDC, 110VDC hoặc 220VDC.

Tiếp điểm 2NO+2NC có ý nghĩa gì?

2NO+2NC nghĩa là thiết bị có 2 tiếp điểm thường mở và 2 tiếp điểm thường đóng. Khi cuộn hút được cấp điện, các tiếp điểm NO sẽ đóng lại, còn các tiếp điểm NC sẽ mở ra.

DILER-22-G(60VDC) thường dùng trong ứng dụng nào?

Sản phẩm thường dùng trong tủ điện điều khiển, mạch liên động, mạch phản hồi trạng thái, mạch trung gian cho PLC, đèn báo, cảm biến hoặc các hệ thống tự động hóa công nghiệp.

DILER-22-G(60VDC) có lắp được trên thanh DIN không?

Có. Dòng Eaton Moeller DILER hỗ trợ lắp trên thanh DIN hoặc bắt vít, giúp dễ bố trí trong tủ điện công nghiệp và thuận tiện khi bảo trì.

Cần lưu ý gì khi thay thế khởi động từ mini này?

Khi thay thế, cần đối chiếu đúng model DILER-22-G(60VDC), mã hàng 010499, điện áp cuộn hút 60VDC, cấu hình tiếp điểm 2NO+2NC, kiểu đấu nối và không gian lắp đặt trong tủ điện.
