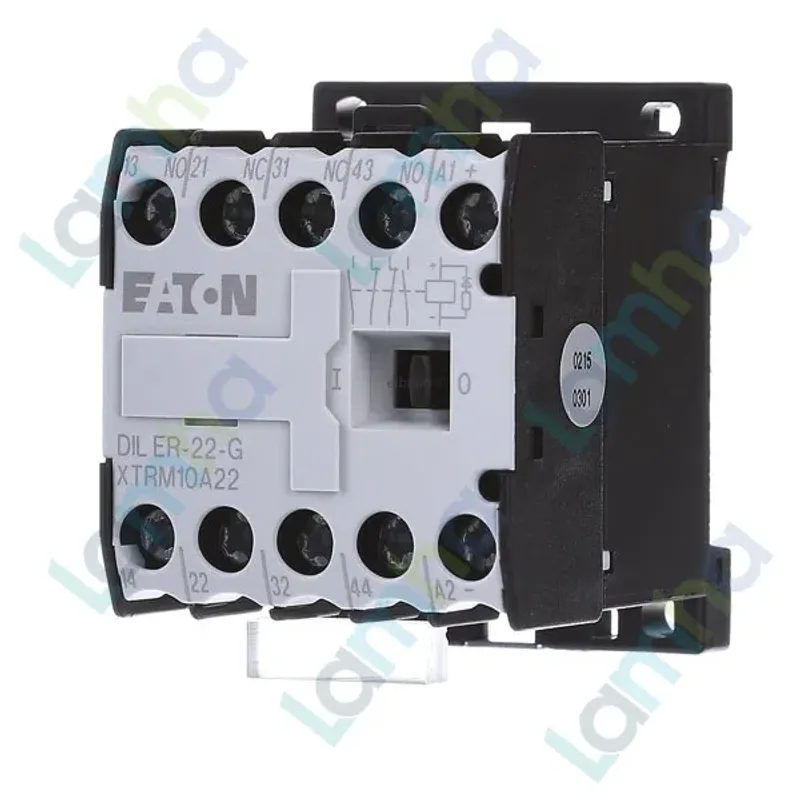

Khởi động từ mini (Contactor Relay) Eaton Moeller 080728 - DILER-22-G(12VDC) 2NO+2NC, 6A

Khởi động từ mini Eaton Moeller 080728 DILER-22-G(12VDC) 2NO+2NC, 6A

Khởi động từ mini Eaton Moeller 080728 DILER-22-G(12VDC) là dòng contactor relay mini dùng trong mạch điều khiển công nghiệp, phù hợp cho các hệ thống cần relay trung gian nhỏ gọn, cuộn hút 12VDC và bộ tiếp điểm phụ 2NO+2NC. Sản phẩm thuộc dòng DILER của Eaton Moeller, thương hiệu thiết bị điện công nghiệp có nguồn gốc châu Âu, được sử dụng rộng rãi trong tủ điện điều khiển, tự động hóa máy móc và mạch tín hiệu PLC.

1) Giới thiệu & nguồn gốc thương hiệu

Eaton Moeller là thương hiệu nổi tiếng trong lĩnh vực thiết bị đóng cắt, điều khiển và bảo vệ điện công nghiệp. Dòng DILER được thiết kế cho các ứng dụng điều khiển phụ trợ, nơi cần thiết bị đóng cắt tín hiệu có kích thước nhỏ, độ tin cậy cao và dễ lắp đặt trong tủ điện.

Model DILER-22-G(12VDC), mã hàng 080728, có xuất xứ Đức, dùng cuộn hút DC 12V và cấu hình tiếp điểm 2 thường mở, 2 thường đóng. Đây là lựa chọn phù hợp cho kỹ thuật viên, nhà chế tạo máy và đơn vị bảo trì cần một rơ le contactor mini Eaton chính hãng cho mạch điều khiển điện áp thấp DC.

2) Ưu điểm / tính năng nổi bật

• Thiết kế mini gọn gàng, phù hợp lắp trong tủ điện có không gian hạn chế.
• Cuộn hút 12VDC, thích hợp cho mạch điều khiển DC, bộ nguồn công nghiệp, mạch PLC hoặc mạch điều khiển điện áp thấp.
• Cấu hình 2NO+2NC giúp linh hoạt khi cần vừa đóng tín hiệu điều khiển, vừa mở tín hiệu liên động hoặc báo trạng thái.
• Đấu nối bằng vít, thuận tiện cho lắp đặt, bảo trì và thay thế trong tủ điện công nghiệp.
• Lắp DIN rail hoặc bắt vít, dễ tích hợp vào nhiều kiểu tủ điện, bảng điều khiển và máy móc tự động.
• Tiếp điểm vận hành cưỡng bức theo tiêu chuẩn EN 60947-5-1, phù hợp cho các mạch điều khiển yêu cầu trạng thái tiếp điểm rõ ràng.

Thông số kỹ thuật tham khảo

Hạng mục	Thông tin
Tên sản phẩm	Khởi động từ mini Eaton Moeller 080728 DILER-22-G(12VDC)
Model	DILER-22-G(12VDC)
Mã hàng	080728
Dòng sản phẩm	DILER Mini-contactors / Contactor relay
Điện áp cuộn hút	12 V DC
Dạng vận hành	DC operation
Cấu hình tiếp điểm	2NO + 2NC
Dòng làm việc AC-15 tại 220/230/240 V	6 A
Dòng làm việc AC-15 tại 380/400/415 V	3 A
Điện áp cách điện định mức	690 V
Điện áp làm việc AC tối đa	600 V
Cấp bảo vệ	IP20
Công suất cuộn hút DC	2.3 W
Tuổi thọ cơ khí	20,000,000 lần thao tác
Nhiệt độ môi trường làm việc	-25 °C đến 50 °C
Kiểu lắp đặt	DIN rail hoặc bắt vít
Kích thước	45 mm x 58 mm x 54 mm
Khối lượng	0.206 kg
Tiêu chuẩn / chứng nhận	EN 60947-5-1, IEC/EN 60947-4-1, UL 508, CSA, CE, VDE 0660
Xuất xứ	Đức

3) Chức năng & nguyên lý hoạt động / ứng dụng

Contactor relay Eaton Moeller DILER-22-G(12VDC) hoạt động như một rơ le điều khiển trung gian trong mạch điện công nghiệp. Khi cấp nguồn 12VDC vào cuộn hút, cơ cấu điện từ bên trong sẽ tác động làm thay đổi trạng thái các tiếp điểm: tiếp điểm thường mở đóng lại, tiếp điểm thường đóng mở ra. Khi ngừng cấp điện cho cuộn hút, lò xo hồi vị đưa cơ cấu về trạng thái ban đầu.

Nhờ cấu hình 2 tiếp điểm NO và 2 tiếp điểm NC, sản phẩm có thể dùng đồng thời cho nhiều mục đích như truyền tín hiệu điều khiển, tạo liên động điện, báo trạng thái hoạt động, điều khiển đèn báo, đưa tín hiệu về PLC hoặc kích hoạt relay trung gian khác trong tủ điều khiển.

Ứng dụng thực tế

• Dùng trong tủ điện điều khiển máy móc công nghiệp.
• Làm relay trung gian giữa tín hiệu PLC và thiết bị chấp hành.
• Dùng trong mạch START/STOP, mạch tự giữ, mạch báo trạng thái hoặc mạch liên động.
• Phù hợp cho hệ thống điều khiển dùng nguồn DC 12V.
• Ứng dụng trong dây chuyền tự động hóa, máy đóng gói, băng tải, hệ thống phụ trợ và bảng điều khiển OEM.

4) Cam kết & nơi mua hàng

Khi cần mua khởi động từ mini Eaton Moeller 080728 DILER-22-G(12VDC) chính hãng, khách hàng nên chọn đúng model, đúng điện áp cuộn hút và đúng cấu hình tiếp điểm để đảm bảo tương thích với mạch điều khiển. Sản phẩm phù hợp cho các đơn vị thi công tủ điện, bảo trì nhà máy, nhà chế tạo máy và kỹ sư tự động hóa cần thiết bị nhỏ gọn, ổn định, dễ thay thế.

Để đặt mua DILER-22-G(12VDC) Eaton Moeller chính hãng, hãy liên hệ trực tiếp website thietbicodien để được tư vấn chọn đúng mã hàng, báo giá và hỗ trợ giao hàng theo nhu cầu dự án.

Câu hỏi thường gặp (FAQ)

DILER-22-G(12VDC) là thiết bị gì?

DILER-22-G(12VDC) là contactor relay mini của Eaton Moeller, dùng cuộn hút 12VDC và có 4 tiếp điểm phụ gồm 2NO và 2NC để đóng cắt tín hiệu trong mạch điều khiển.

Khởi động từ mini Eaton Moeller 080728 có dùng để đóng cắt tải động lực không?

Sản phẩm này thuộc nhóm contactor relay, chủ yếu dùng cho mạch điều khiển, tín hiệu, liên động và relay trung gian. Với tải động lực lớn, người dùng nên chọn contactor công suất phù hợp thay vì dùng contactor relay mini.

Model DILER-22-G(12VDC) dùng nguồn điều khiển bao nhiêu volt?

Model này dùng nguồn điều khiển DC 12V cho cuộn hút. Khi thay thế hoặc lắp mới, cần kiểm tra đúng điện áp cuộn hút để tránh chọn nhầm sang phiên bản 24VDC, 110VDC hoặc 220VDC.

Tiếp điểm 2NO+2NC dùng để làm gì?

Cấu hình 2NO+2NC cho phép thiết bị vừa đóng các mạch tín hiệu thường mở, vừa ngắt các mạch thường đóng khi cuộn hút được cấp điện. Điều này rất hữu ích trong mạch liên động, báo trạng thái, điều khiển PLC và mạch tự giữ.

DILER-22-G(12VDC) có thể lắp trên thanh DIN không?

Có. Thiết bị hỗ trợ lắp trên DIN rail hoặc bắt vít, phù hợp cho tủ điện công nghiệp, bảng điều khiển máy và hệ thống tự động hóa.

Sản phẩm này phù hợp với những ứng dụng nào?

Khởi động từ mini Eaton Moeller 080728 phù hợp cho mạch điều khiển DC 12V, tủ điện PLC, mạch START/STOP, mạch báo trạng thái, mạch liên động và các hệ thống máy móc công nghiệp cần relay trung gian nhỏ gọn.
