HI9146 | Máy Đo Oxy Hòa Tan Cầm Tay trong Nước Thải với Điện Cực Dài 4m hoặc 10m Hanna HI9146

1. Giới thiệu máy đo oxy hòa tan Hanna HI9146

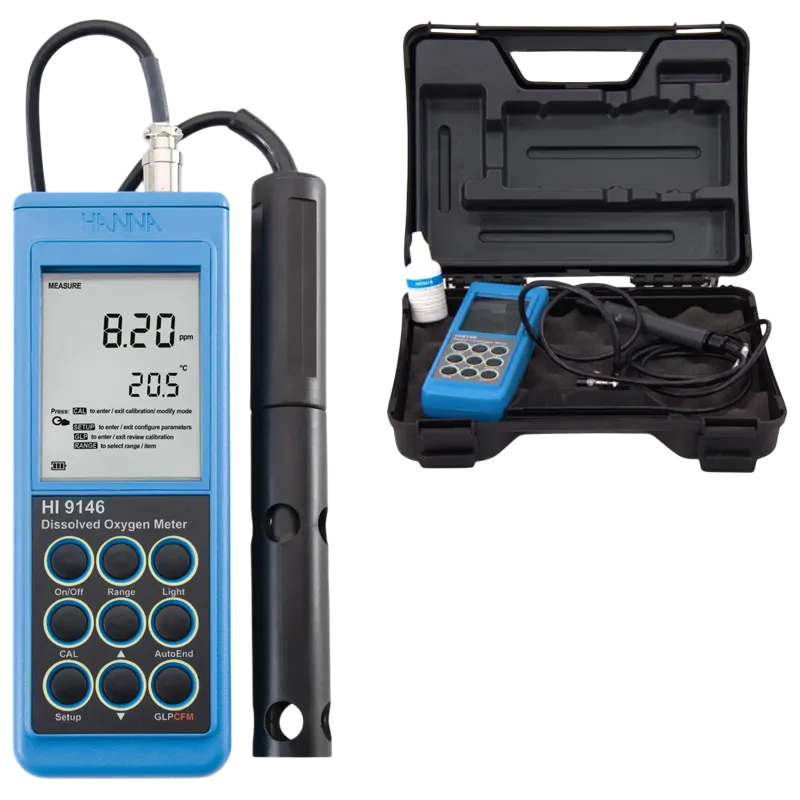

HI9146 | Máy Đo Oxy Hòa Tan Cầm Tay trong Nước Thải Hanna HI9146 là thiết bị đo hiện trường dùng để xác định nồng độ oxy hòa tan, phần trăm bão hòa oxy và nhiệt độ trong nước. Máy được thiết kế cho các điều kiện đo ngoài hiện trường, nhà máy xử lý nước, bể sinh học, hồ nuôi và phòng thí nghiệm.

Hanna Instruments là thương hiệu thiết bị phân tích được thành lập từ năm 1978, chuyên phát triển các giải pháp đo chất lượng nước và phân tích hóa học. Sản phẩm model HI9146 có xuất xứ Romania, kết hợp thân máy cầm tay chắc chắn với đầu dò oxy hòa tan phân cực HI76407 có cảm biến nhiệt độ tích hợp.

HI9146 có hai cấu hình phù hợp với độ sâu và vị trí lấy mẫu khác nhau: HI9146-04 sử dụng đầu dò HI76407/4F với cáp dài 4 m, còn HI9146-10 sử dụng đầu dò HI76407/10F với cáp dài 10 m. Cáp dài giúp người vận hành tiếp cận bể nước thải, giếng, hồ hoặc điểm đo nằm xa mép thao tác mà không phải đưa thân máy đến gần mặt nước.

2. Ưu điểm và tính năng nổi bật của Hanna HI9146

• Đo đồng thời oxy hòa tan theo mg/L, ppm hoặc phần trăm bão hòa và nhiệt độ của mẫu nước.
• Sử dụng đầu dò oxy hòa tan phân cực HI76407 với cathode platinum, anode bạc/clorua bạc, dung dịch điện phân và màng PTFE thấm oxy.
• Trang bị bù nhiệt tự động ATC nhờ cảm biến nhiệt độ được tích hợp trực tiếp trong đầu dò.
• Cho phép cài đặt bù độ mặn và độ cao, hỗ trợ đo trong nước lợ, nước mặn hoặc tại khu vực cao hơn mực nước biển.
• Hiệu chuẩn tự động một hoặc hai điểm tại mức không oxy và mức bão hòa oxy trong không khí.
• Chế độ Auto End Point tự động giữ kết quả trên màn hình sau khi giá trị đo đạt trạng thái ổn định.
• Chức năng GLP cho phép kiểm tra lại thông tin hiệu chuẩn, hỗ trợ quản lý và truy xuất tình trạng thiết bị.
• Màn hình LCD có đèn nền giúp đọc kết quả thuận tiện tại bể xử lý, hố kỹ thuật hoặc khu vực thiếu sáng.
• Hệ thống BEPS giám sát tình trạng pin và ngăn thiết bị tiếp tục hoạt động khi nguồn pin không còn bảo đảm độ tin cậy của phép đo.
• Lựa chọn cáp đầu dò dài 4 m hoặc 10 m, thích hợp cho bể sâu và các điểm lấy mẫu khó tiếp cận.

Thông số kỹ thuật tham khảo

Hạng mục	Thông tin
Chỉ tiêu đo	Oxy hòa tan theo mg/L hoặc ppm, phần trăm bão hòa oxy và nhiệt độ
Thang đo oxy hòa tan	0,00 đến 45,00 mg/L (ppm); 0,0 đến 300,0% bão hòa
Độ phân giải oxy hòa tan	0,01 mg/L (ppm); 0,1% bão hòa
Độ chính xác oxy hòa tan tại 25°C	±1,5% toàn thang hoặc ±1 chữ số, lấy giá trị lớn hơn
Thang đo nhiệt độ	0,0 đến 50,0°C
Độ phân giải nhiệt độ	0,1°C
Độ chính xác nhiệt độ tại 25°C	±0,2°C, không bao gồm sai số đầu dò
Hiệu chuẩn oxy hòa tan	Một hoặc hai điểm tại 0% bằng dung dịch HI7040 và 100% trong không khí
Bù nhiệt	Tự động trong khoảng 0 đến 50°C
Bù độ cao	0 đến 4.000 m, độ phân giải 100 m
Bù độ mặn	0 đến 80 g/L, độ phân giải 1 g/L
Đầu dò tương thích	HI76407/4F với cáp 4 m hoặc HI76407/10F với cáp 10 m; cảm biến nhiệt độ tích hợp; đầu nối DIN
Nguồn cấp	3 pin AAA 1,5 V
Thời lượng pin tham khảo	Khoảng 200 giờ không dùng đèn nền hoặc khoảng 50 giờ khi bật đèn nền
Môi trường hoạt động	0 đến 50°C; độ ẩm tương đối tối đa 95%, không ngưng tụ
Kích thước và khối lượng	185 x 72 x 36 mm; khoảng 300 g
Điều kiện dòng chảy khi đo	Nên duy trì chuyển động nước quanh màng đầu dò khoảng 0,3 m/s hoặc khuấy mẫu phù hợp
Phụ kiện tiêu chuẩn	Đầu dò theo phiên bản, hai màng HI76407A, dung dịch điện phân HI7041S 30 mL, pin, hướng dẫn và vali bảo vệ

3. Chức năng, nguyên lý hoạt động và ứng dụng của HI9146

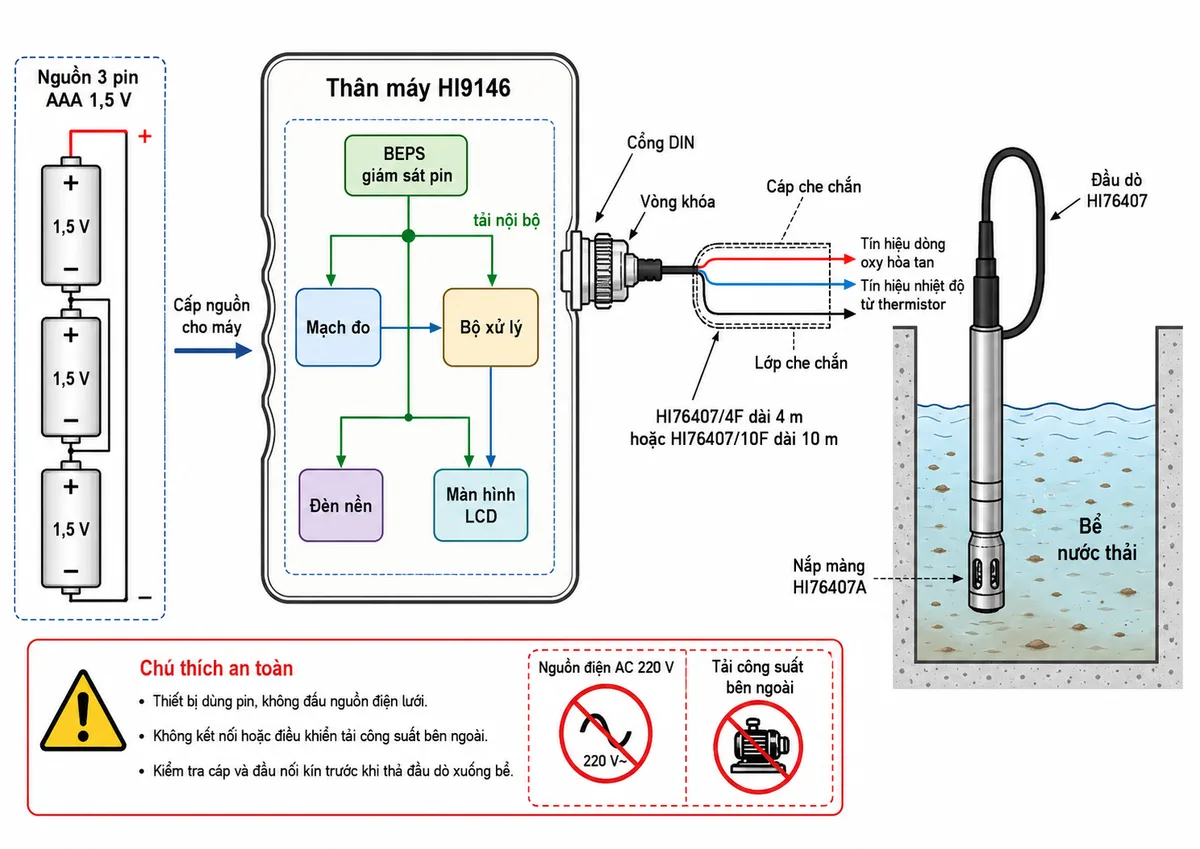

Kết nối đầu dò và nguồn cấp cho thiết bị

Máy đo DO cầm tay HI9146 sử dụng nguồn độc lập từ ba pin AAA, không cần cấp nguồn điện lưới và không có ngõ ra điều khiển tải công suất. Đầu dò HI76407 được kết nối với thân máy qua cáp che chắn và đầu nối DIN có vòng khóa, truyền đồng thời tín hiệu oxy hòa tan và tín hiệu nhiệt độ từ thermistor tích hợp.

Khi vận hành, người dùng lắp pin đúng cực, kết nối chắc chắn đầu dò vào cổng DIN, chuẩn bị màng cùng dung dịch điện phân rồi thả đầu dò xuống vị trí cần đo. Thân máy nên được giữ tại vị trí khô ráo, ổn định; không được đấu điện áp AC, nguồn ngoài hoặc tải điện vào cổng đầu dò.

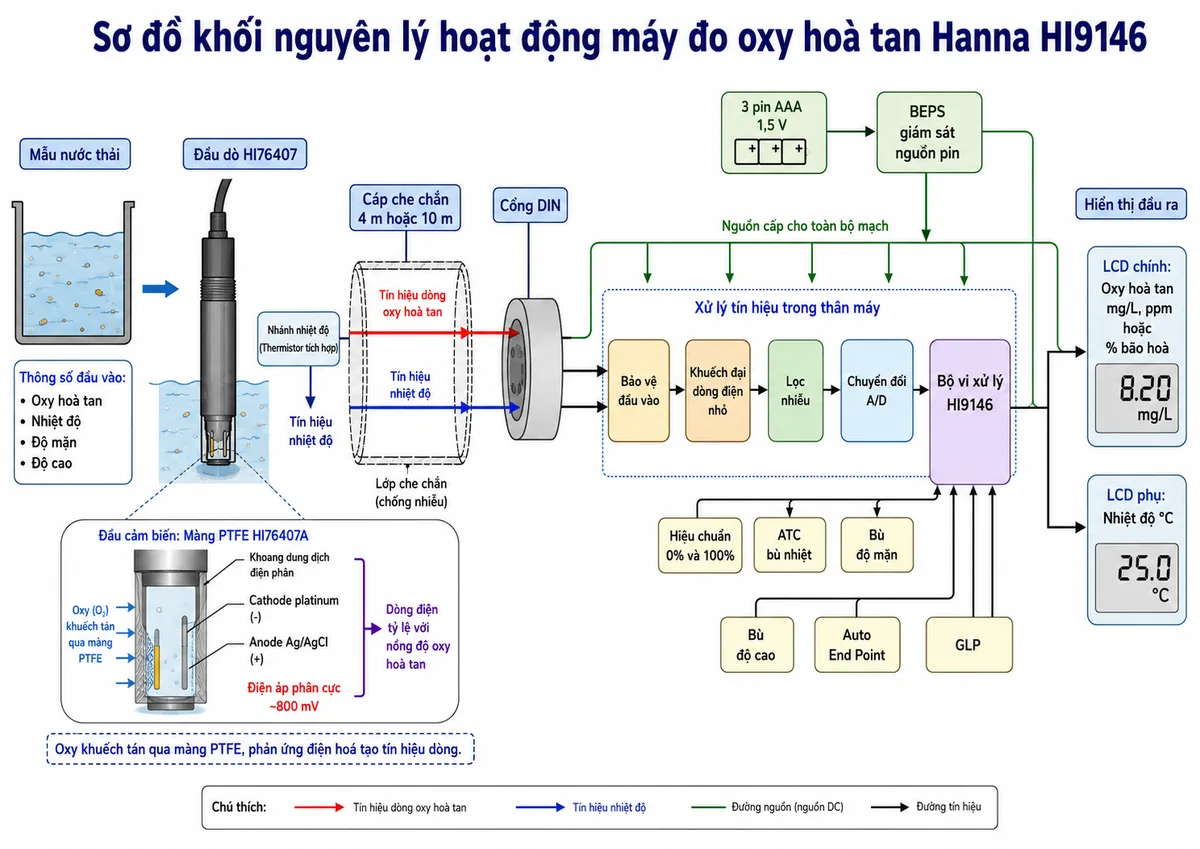

Nguyên lý đo oxy hòa tan kiểu phân cực

Đầu dò HI76407 hoạt động theo nguyên lý cảm biến oxy hòa tan polarographic kiểu Clark. Màng PTFE tại đầu dò ngăn dung dịch mẫu tiếp xúc trực tiếp với các điện cực và dung dịch điện phân, nhưng cho phép phân tử oxy khuếch tán xuyên qua.

Bên trong đầu dò gồm cathode platinum, anode bạc/clorua bạc và dung dịch điện phân. Thân máy đặt một điện áp phân cực cố định lên hệ điện cực. Oxy đi qua màng PTFE sẽ tham gia phản ứng điện hóa tại bề mặt cathode, tạo ra dòng điện có cường độ tỷ lệ với lượng oxy hòa tan trong mẫu.

Dòng điện nhỏ từ đầu dò được mạch điện tử khuếch đại, lọc và chuyển đổi thành dữ liệu số. Bộ vi xử lý kết hợp tín hiệu này với nhiệt độ đo bởi thermistor, dữ liệu hiệu chuẩn và các giá trị độ mặn, độ cao do người dùng cài đặt để tính toán kết quả cuối cùng theo mg/L, ppm hoặc phần trăm bão hòa.

Hiệu chuẩn và thực hiện phép đo

Trước khi đo, màng đầu dò cần được lắp đúng, chứa đủ dung dịch điện phân và không có bọt khí mắc kẹt bên dưới màng. Sau khi kết nối và bật máy, cần chờ đầu dò hoàn thành quá trình phân cực trước khi hiệu chuẩn hoặc lấy kết quả.

Máy hỗ trợ hiệu chuẩn tại 100% bão hòa trong không khí và tại 0% bằng dung dịch không oxy HI7040. Với nhu cầu đo thường xuyên, việc kiểm tra hiệu chuẩn định kỳ giúp duy trì độ tin cậy, đặc biệt sau khi thay màng, thay dung dịch điện phân hoặc sử dụng đầu dò trong nước thải có nhiều cặn bám.

Khi đo, đầu màng phải được ngập hoàn toàn và có chuyển động tương đối của nước qua bề mặt màng. Trong mẫu tĩnh, người dùng có thể khuấy nhẹ hoặc sử dụng thiết bị khuấy phù hợp; không nên lắc mạnh đầu dò vì có thể làm kết quả dao động hoặc gây tổn hại màng.

Ứng dụng thực tế

• Đo oxy hòa tan trong nước thải tại bể hiếu khí, bể aerotank, bể điều hòa và các công đoạn xử lý sinh học.
• Kiểm tra hiệu quả cấp khí, phân bố oxy và hỗ trợ điều chỉnh vận hành máy thổi khí trong hệ thống xử lý nước.
• Đo tại sông, hồ, kênh, ao và các điểm quan trắc chất lượng nước môi trường.
• Giám sát oxy hòa tan trong nuôi trồng thủy sản, trại giống, hồ cá và hệ thống tuần hoàn nước.
• Thực hiện phép đo kiểm tra tại phòng thí nghiệm, cơ sở nghiên cứu, nhà máy thực phẩm và khu vực sản xuất công nghiệp.
• Đo tại bể sâu hoặc vị trí cách xa người vận hành nhờ lựa chọn đầu dò có cáp 4 m hoặc 10 m.

Lưu ý sử dụng và bảo trì đầu dò

• Không chạm, cọ xát hoặc dùng vật cứng tác động lên màng PTFE.
• Kiểm tra màng và dung dịch điện phân khi kết quả phản hồi chậm, không ổn định hoặc sau thời gian dài sử dụng.
• Loại bỏ hoàn toàn bọt khí trong nắp màng trước khi lắp vào đầu dò.
• Rửa đầu dò bằng nước sạch hoặc nước khử ion giữa các mẫu để hạn chế nhiễm chéo.
• Không dùng dây cáp để kéo, nâng hoặc va đập đầu dò vào thành bể.
• Nhập đúng độ mặn và độ cao của địa điểm đo để bộ xử lý hiệu chỉnh kết quả phù hợp.

4. Cam kết và nơi mua Hanna HI9146 chính hãng

Khi lựa chọn máy đo oxy hòa tan Hanna HI9146 chính hãng, khách hàng cần kiểm tra đúng cấu hình cáp 4 m hoặc 10 m, mã đầu dò đi kèm, tình trạng màng, dung dịch điện phân và bộ phụ kiện tiêu chuẩn. Việc chọn đúng phiên bản giúp thiết bị phù hợp với chiều sâu bể, khoảng cách thao tác và điều kiện lấy mẫu thực tế.

thietbicodien cung cấp HI9146 phục vụ đo oxy hòa tan trong nước thải, quan trắc môi trường và nuôi trồng thủy sản. Khách hàng được hỗ trợ lựa chọn đúng phiên bản HI9146-04 hoặc HI9146-10, tư vấn đầu dò, màng thay thế, dung dịch điện phân, dung dịch hiệu chuẩn và hướng dẫn sử dụng thiết bị an toàn, hiệu quả.

Câu hỏi thường gặp (FAQ)

HI9146 đo được những chỉ tiêu nào?

Hanna HI9146 đo nồng độ oxy hòa tan theo mg/L hoặc ppm, phần trăm bão hòa oxy và nhiệt độ mẫu. Giá trị nhiệt độ đồng thời được sử dụng cho chức năng bù nhiệt tự động.

HI9146-04 và HI9146-10 khác nhau như thế nào?

Hai phiên bản sử dụng cùng thân máy và nguyên lý đo. HI9146-04 đi kèm đầu dò HI76407/4F có cáp dài 4 m, trong khi HI9146-10 đi kèm đầu dò HI76407/10F có cáp dài 10 m.

Máy HI9146 có phù hợp để đo nước thải không?

Có. Thiết bị được thiết kế cho các ứng dụng nước và nước thải, bao gồm kiểm tra oxy hòa tan trong bể hiếu khí, bể xử lý sinh học và các điểm quan trắc hiện trường. Đầu dò cần được vệ sinh sau khi đo mẫu nhiều cặn hoặc chất bám.

HI9146 sử dụng đầu dò quang học hay đầu dò polarographic?

HI9146 sử dụng đầu dò polarographic. Cảm biến cần điện áp phân cực, dung dịch điện phân và màng PTFE thấm oxy để tạo tín hiệu dòng điện tỷ lệ với lượng oxy hòa tan.

Có cần khuấy nước khi đo bằng HI9146 không?

Cần có chuyển động của nước quanh bề mặt màng để liên tục bổ sung oxy tại vùng tiếp xúc. Nếu đo trong mẫu tĩnh, nên khuấy đều với tốc độ phù hợp thay vì để đầu dò đứng hoàn toàn trong nước không chuyển động.

HI9146 có tự động bù độ mặn và độ cao không?

Máy tự động áp dụng hệ số bù sau khi người dùng nhập giá trị độ mặn và độ cao phù hợp. Vì vậy, các thông số này cần được cài đặt trước khi đo nước lợ, nước biển hoặc tại khu vực có độ cao đáng kể.

Khi nào cần thay màng và dung dịch điện phân?

Nên kiểm tra hoặc thay màng khi màng bị nhăn, thủng, bám bẩn khó làm sạch, kết quả dao động hoặc thời gian ổn định kéo dài bất thường. Dung dịch điện phân cũng cần được thay khi lắp màng mới hoặc khi phát hiện bọt khí, thiếu dung dịch hay nhiễm bẩn.

Máy có cần cấp nguồn 220 V khi sử dụng không?

Không. HI9146 hoạt động bằng ba pin AAA 1,5 V và không được đấu trực tiếp với nguồn điện lưới. Cổng DIN trên máy chỉ dành cho đầu dò oxy hòa tan HI76407 tương thích.
