HI98198 | Máy đo Oxy Hòa Tan Quang Học Thế Hệ Mới Hanna HI98198

HI98198 | Máy đo Oxy Hòa Tan Quang Học Thế Hệ Mới Hanna HI98198

HI98198 | Máy đo Oxy Hòa Tan Quang Học Thế Hệ Mới Hanna HI98198 là thiết bị cầm tay chuyên dụng để xác định oxy hòa tan trong nước ngọt và nước mặn. Máy sử dụng đầu dò quang học kỹ thuật số HI764113, đồng thời đo nhiệt độ, áp suất khí quyển và thực hiện các phép tính BOD, OUR, SOUR phục vụ kiểm soát chất lượng nước, xử lý nước thải, nuôi trồng thủy sản và nghiên cứu môi trường.

Nhờ công nghệ đo quang học, máy đo oxy hòa tan Hanna HI98198 không cần màng điện cực, dung dịch điện phân hoặc thời gian phân cực trước khi đo. Thiết kế chống nước, khả năng ghi dữ liệu và hiệu chỉnh tự động giúp thiết bị phù hợp cho cả phòng thí nghiệm lẫn công việc lấy mẫu ngoài hiện trường.

1) Giới thiệu & nguồn gốc thương hiệu

Hanna Instruments được thành lập tại Ý từ năm 1978 và chuyên phát triển thiết bị phân tích chất lượng nước, điện cực, máy đo cầm tay, máy đo để bàn và các hệ thống kiểm soát quá trình. Hanna trực tiếp tham gia từ khâu nghiên cứu, thiết kế mạch điện, phát triển phần mềm đến sản xuất và kiểm tra chất lượng thiết bị.

Model HI98198 có xuất xứ Romania theo thông tin sản phẩm, thuộc dòng opdo chuyên đo oxy hòa tan bằng cảm biến quang học. Đây là thiết bị đo chuyên dụng, không phải máy đa chỉ tiêu, nhờ đó giao diện và các chương trình đo được tối ưu trực tiếp cho DO, BOD, OUR và SOUR.

Máy được sử dụng cùng đầu dò HI764113 có cảm biến nhiệt độ tích hợp, Smart Cap, lớp cảm quang nhạy oxy và vòng bảo vệ bằng thép không gỉ. Hệ thống có thể đo trong nước ngọt, nước lợ hoặc nước biển khi người dùng nhập đúng độ mặn của mẫu.

2) Ưu điểm / tính năng nổi bật

Công nghệ đo oxy hòa tan quang học thế hệ mới

Công nghệ đo DO quang học của HI98198 hoạt động dựa trên hiện tượng dập tắt huỳnh quang. Phương pháp này không sử dụng anode, cathode, màng thay thế hoặc dung dịch điện phân như đầu dò điện hóa truyền thống. Đầu dò cũng không cần thời gian phân cực và không yêu cầu dòng chảy tối thiểu của mẫu, giúp kết quả ổn định hơn khi đo trong cốc, chai BOD hoặc vùng nước ít chuyển động.

Đầu dò kỹ thuật số HI764113 và Smart Cap

Đầu dò quang học HI764113 có thân ABS, cảm biến nhiệt độ tích hợp và vòng bảo vệ thép không gỉ. Smart Cap chứa lớp luminophore nhạy oxy, thẻ RFID và cơ cấu định vị để hạn chế lắp sai hướng. Máy có thể tự nhận dạng nắp cảm biến, theo dõi thời điểm sử dụng và hiển thị cảnh báo khi Smart Cap bị thiếu, hư hỏng hoặc hết thời hạn hoạt động.

Bề mặt cảm biến được thiết kế dạng vòm để giảm khả năng bọt khí bám trực tiếp lên vùng đo. Đây là ưu điểm quan trọng khi kiểm tra bể sục khí, nước thải, ao nuôi hoặc các mẫu có nhiều bọt.

Tự động bù nhiệt độ và áp suất

HI98198 tích hợp cảm biến nhiệt độ trong đầu dò và barometer đo áp suất khí quyển trong thân máy. Giá trị oxy hòa tan được tự động bù theo nhiệt độ và áp suất thực tế, giảm nhu cầu tra bảng độ cao hoặc nhập thủ công áp suất môi trường.

Đối với nước lợ và nước biển, người vận hành nhập độ mặn của mẫu theo thang PSU. Máy sử dụng giá trị này để bù ảnh hưởng của muối đến độ hòa tan của oxy, giúp kết quả nồng độ mg/L phù hợp hơn với điều kiện mẫu thực tế.

Tích hợp BOD, OUR và SOUR

Ngoài phép đo DO thông thường, thiết bị có các chương trình tính BOD, OUR và SOUR. Máy lưu và xử lý các giá trị oxy hòa tan cần thiết, giảm thao tác tính toán thủ công trong kiểm tra nước thải, đánh giá tốc độ tiêu thụ oxy và theo dõi hoạt tính hô hấp của sinh khối.

Quản lý dữ liệu và truy xuất kết quả

Máy hỗ trợ ghi dữ liệu theo yêu cầu, lưu thông tin GLP của các lần hiệu chuẩn gần nhất và chức năng AutoEnd để giữ giá trị ổn định đầu tiên trên màn hình. Cổng USB-C cho phép xuất dữ liệu dạng CSV sang máy tính, thiết bị lưu trữ hoặc thiết bị tương thích mà không cần phần mềm chuyển đổi chuyên dụng.

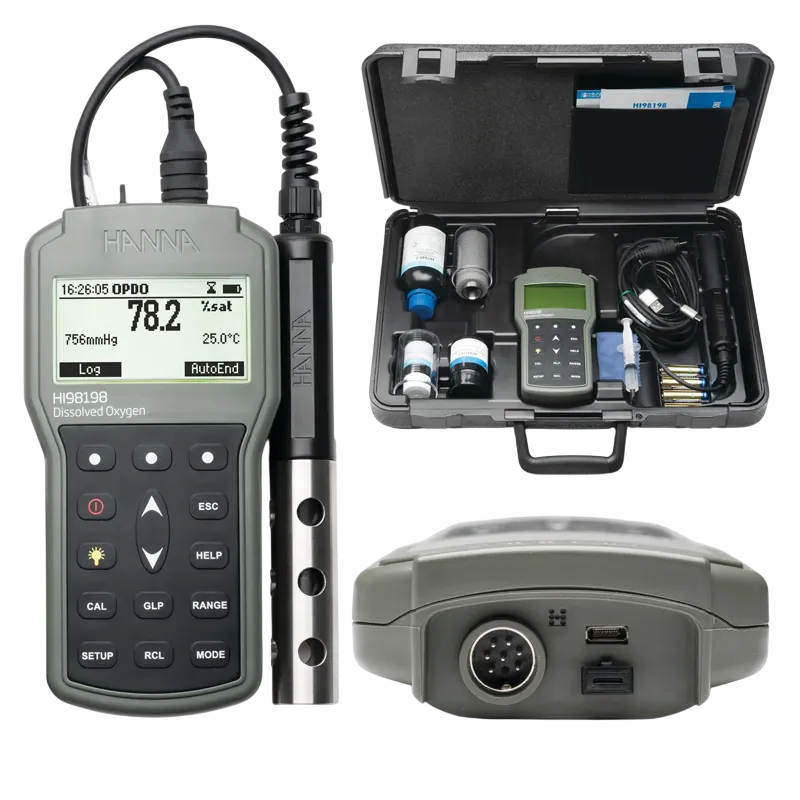

Thiết kế cho hiện trường

Máy đo DO chống nước IP67 có màn hình đồ họa chiếu sáng nền, bàn phím cao su và phím trợ giúp theo ngữ cảnh. Đầu dò đạt cấp bảo vệ IP68, đi kèm cáp dài và vòng bảo vệ cơ khí, phù hợp cho công việc lấy mẫu tại bể xử lý, ao nuôi, hồ chứa, sông và khu vực sản xuất.

Thông số kỹ thuật chính của Hanna HI98198

Hạng mục	Thông số
Model	HI98198
Phương pháp đo	Quang học, nguyên lý dập tắt huỳnh quang
Thang đo oxy hòa tan	0.00 đến 50.00 mg/L; 0.0 đến 500.0% độ bão hòa
Độ phân giải DO	0.01 mg/L; 0.1% độ bão hòa
Độ chính xác DO tại 25°C	1.5% giá trị đọc ±0.01 mg/L trong khoảng 0.00 đến 20.00 mg/L; 5% giá trị đọc trong khoảng trên 20.00 đến 50.00 mg/L; 1.5% giá trị đọc ±0.1% trong khoảng 0.0 đến 200.0%; 5% giá trị đọc trong khoảng trên 200.0 đến 500.0%
Thang nhiệt độ	-5.0 đến 50.0°C
Độ phân giải và độ chính xác nhiệt độ	0.1°C; ±0.3°C tại 25°C
Thang áp suất khí quyển	420 đến 850 mmHg
Độ phân giải và độ chính xác áp suất	1 mmHg; ±3 mmHg trong phạm vi ±15% so với điểm hiệu chuẩn
Bù nhiệt độ	Tự động từ -5.0 đến 50.0°C
Bù áp suất	Tự động từ 420 đến 850 mmHg bằng barometer tích hợp
Bù độ mặn	0 đến 70 PSU; người dùng nhập giá trị độ mặn
Hiệu chuẩn DO	Tự động một hoặc hai điểm tại 0% và 100% độ bão hòa; hỗ trợ hiệu chuẩn thủ công một điểm theo giá trị tham chiếu mg/L hoặc %
Chương trình tính toán	DO, BOD, OUR và SOUR
Ghi dữ liệu	Ghi theo yêu cầu, tối đa 4000 bản ghi
Dữ liệu GLP	Lưu thông tin của 5 lần hiệu chuẩn gần nhất
Kết nối dữ liệu	USB-C, xuất dữ liệu định dạng CSV
Đầu dò tương thích	HI764113, cảm biến quang học và cảm biến nhiệt độ tích hợp
Kết nối đầu dò	Quick Connect DIN 7 chân, chống nước
Cáp đầu dò tiêu chuẩn	4 m
Cấp bảo vệ	Thân máy IP67; đầu dò HI764113 IP68
Nguồn cấp	4 pin AA 1.5 V
Thời lượng pin tham khảo	Khoảng 200 giờ khi không dùng đèn nền; khoảng 50 giờ khi dùng đèn nền
Kích thước máy	185 x 93 x 35.2 mm
Khối lượng máy	450 g, bao gồm pin
Môi trường hoạt động	0 đến 50°C; độ ẩm tương đối tối đa 100%

3) Chức năng & nguyên lý hoạt động / ứng dụng

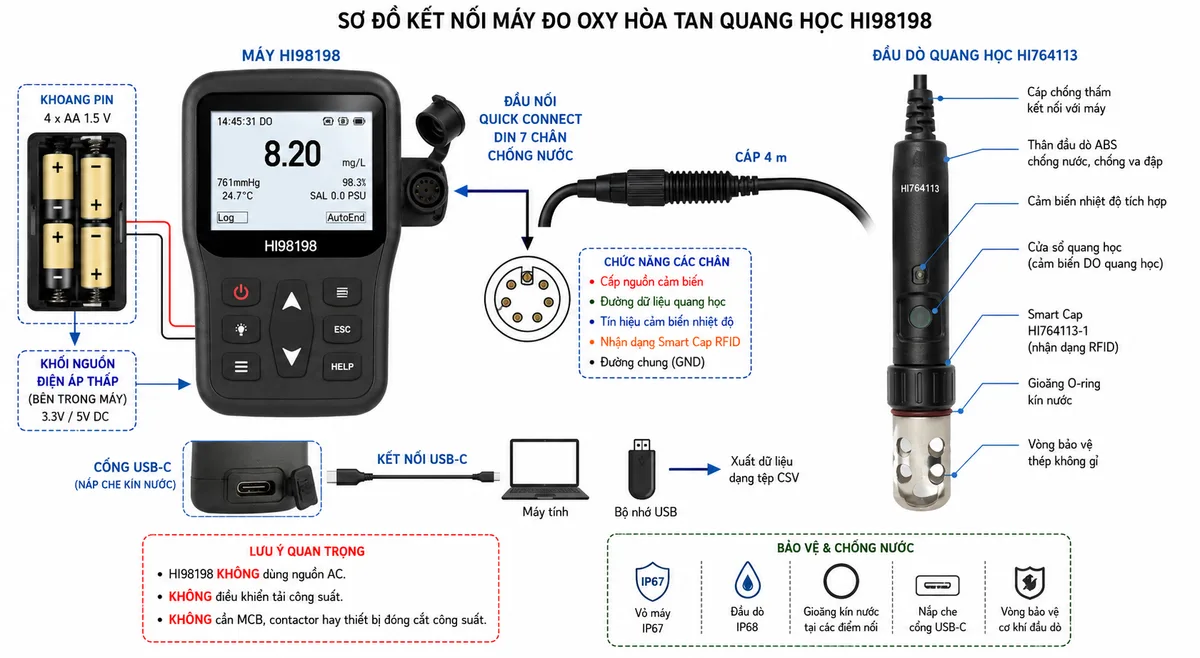

Kết nối đầu dò, nguồn cấp và thiết bị ngoại vi

Hanna HI98198 là thiết bị cầm tay sử dụng bốn pin AA lắp trong thân máy, không đấu trực tiếp với nguồn điện xoay chiều và không điều khiển tải công suất. Đầu dò HI764113 kết nối với máy qua đầu Quick Connect DIN 7 chân; các chân bên trong truyền nguồn điện áp thấp, tín hiệu đo quang học, dữ liệu nhận dạng Smart Cap và tín hiệu nhiệt độ.

Cổng USB-C được dùng để truyền dữ liệu sang máy tính, bộ nhớ USB hoặc thiết bị tương thích. Khi đo tại hiện trường, nắp che cổng USB phải được đóng đúng vị trí để duy trì khả năng bảo vệ chống nước. Máy không cần MCB, contactor hoặc bộ nguồn công nghiệp bên ngoài trong cấu hình đo tiêu chuẩn.

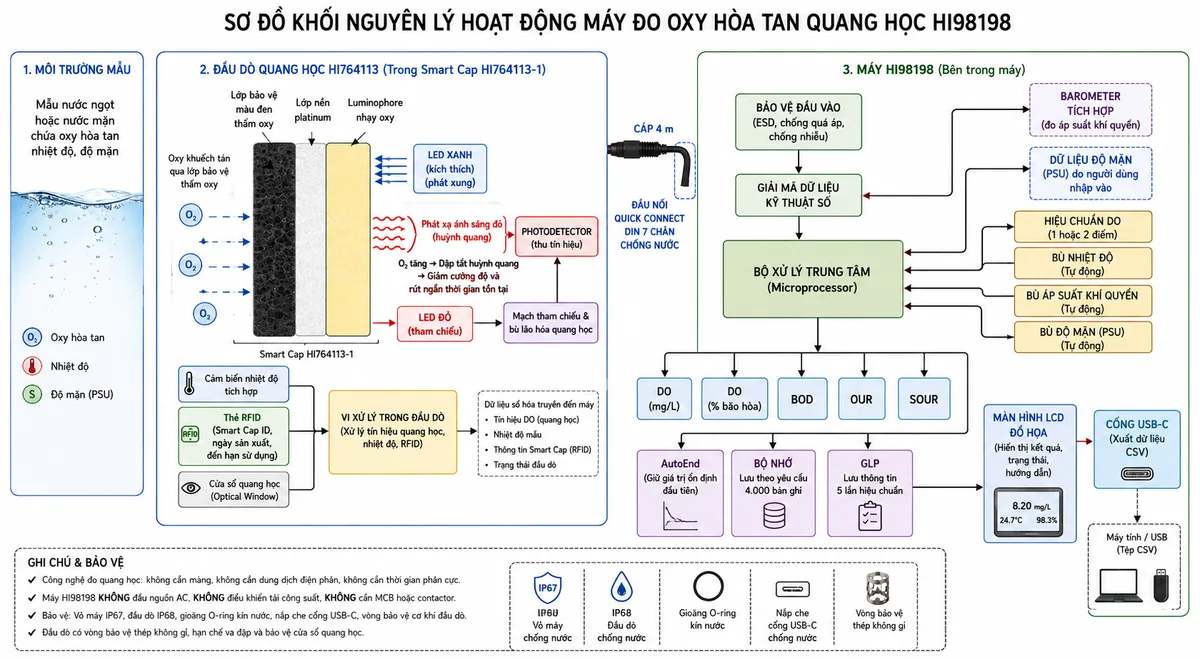

Nguyên lý đo oxy hòa tan bằng dập tắt huỳnh quang

Bên trong đầu dò HI764113, đèn LED xanh phát xung ánh sáng kích thích vào lớp luminophore nhạy oxy được cố định trong Smart Cap. Sau khi hấp thụ năng lượng, lớp cảm quang phát ánh sáng đỏ. Các phân tử oxy hòa tan khuếch tán qua lớp bảo vệ thấm oxy và tương tác với luminophore, làm giảm cường độ cũng như rút ngắn thời gian tồn tại của phát quang.

Khi lượng oxy trong mẫu thấp, tín hiệu phát quang có thời gian tồn tại dài hơn. Khi nồng độ oxy tăng, hiện tượng dập tắt huỳnh quang mạnh hơn và thời gian tồn tại của tín hiệu ngắn lại. Photodetector đo đặc tính phát quang này, trong khi LED đỏ tạo tín hiệu tham chiếu để bù sự lão hóa của linh kiện quang học và thay đổi trong đường truyền ánh sáng.

Bộ xử lý sử dụng tín hiệu quang học, nhiệt độ mẫu, áp suất khí quyển và giá trị độ mặn đã nhập để tính nồng độ oxy hòa tan. Kết quả được hiển thị theo mg/L hoặc phần trăm độ bão hòa.

Chức năng đo DO

Ở chế độ DO, người dùng có thể lựa chọn hiển thị nồng độ oxy hòa tan mg/L hoặc phần trăm độ bão hòa. Cảm biến nhiệt độ và barometer hoạt động đồng thời để máy tự động hiệu chỉnh kết quả theo điều kiện đo.

Chức năng tính BOD

HI98198 không xác định BOD bằng một phép đo tức thời. Máy hỗ trợ lưu giá trị DO ban đầu, DO sau thời gian ủ và các dữ liệu mẫu cần thiết để tính nhu cầu oxy sinh hóa BOD. Chức năng này phù hợp cho phòng thí nghiệm nước thải và các đơn vị cần chuẩn hóa thao tác tính toán BOD từ kết quả oxy hòa tan.

Chức năng OUR và SOUR

OUR biểu thị tốc độ tiêu thụ oxy của mẫu theo thời gian. SOUR chuẩn hóa tốc độ này theo lượng chất rắn hoặc sinh khối được nhập vào máy. Hai phép tính thường được sử dụng để đánh giá hoạt tính sinh học của bùn hoạt tính và theo dõi hiệu quả vận hành hệ thống xử lý nước thải.

Ứng dụng tiêu biểu

• Đo oxy hòa tan tại bể hiếu khí, bể aerotank và các công đoạn xử lý nước thải sinh học.
• Kiểm tra DO trong ao nuôi tôm, cá, trại giống và hệ thống nuôi tuần hoàn.
• Theo dõi chất lượng nước mặt, nước hồ, sông, kênh và nguồn nước môi trường.
• Đo oxy hòa tan trong nước lợ và nước biển khi đã nhập giá trị độ mặn phù hợp.
• Thực hiện phép thử BOD trong phòng thí nghiệm môi trường và nước thải.
• Đánh giá OUR và SOUR của bùn hoạt tính trong hệ thống xử lý sinh học.
• Kiểm tra chất lượng nước trong nghiên cứu, giáo dục và các quy trình sản xuất có yêu cầu giám sát DO.

Lưu ý khi sử dụng

• Tắt máy trước khi kết nối hoặc tháo đầu dò HI764113.
• Kiểm tra Smart Cap, gioăng O-ring và vòng bảo vệ trước khi đưa đầu dò xuống mẫu.
• Không chạm tay, làm xước hoặc để dầu mỡ bám lên cửa sổ quang học và bề mặt cảm biến.
• Nhập độ mặn gần với giá trị thực tế khi đo nước lợ hoặc nước biển.
• Đóng kín nắp cổng USB-C trước khi sử dụng máy tại khu vực ẩm ướt hoặc ngoài hiện trường.
• Thực hiện hiệu chuẩn hoặc kiểm tra bằng chuẩn theo quy trình quản lý chất lượng của đơn vị sử dụng.
• Vệ sinh và bảo quản đầu dò theo hướng dẫn của Hanna; không sử dụng vật cứng hoặc hóa chất không tương thích để chà bề mặt Smart Cap.

4) Cam kết & nơi mua hàng

Để bảo đảm nhận đúng máy đo oxy hòa tan quang học Hanna HI98198 chính hãng, khách hàng cần kiểm tra model máy, đầu dò HI764113, Smart Cap, phụ kiện đi kèm và chứng từ sản phẩm trước khi nhận hàng.

thietbicodien cung cấp sản phẩm đúng model, hỗ trợ kiểm tra cấu hình đầu dò, tư vấn ứng dụng DO, BOD, OUR, SOUR và hướng dẫn lựa chọn phụ kiện thay thế phù hợp. Chính sách giao hàng, bảo hành và hỗ trợ kỹ thuật được thông báo rõ ràng theo từng đơn hàng.

Liên hệ và đặt mua Hanna HI98198 chính hãng tại thietbicodien để được tư vấn cấu hình phù hợp cho phòng thí nghiệm, xử lý nước thải, quan trắc môi trường hoặc nuôi trồng thủy sản.

Câu hỏi thường gặp (FAQ)

Hanna HI98198 đo được những chỉ tiêu nào?

HI98198 đo oxy hòa tan theo mg/L hoặc phần trăm độ bão hòa, nhiệt độ và áp suất khí quyển. Máy còn có chương trình tính BOD, OUR và SOUR từ các dữ liệu đo cùng thông số do người dùng thiết lập.

HI98198 có đo trực tiếp BOD trong một lần đo không?

Không. BOD được tính từ sự thay đổi oxy hòa tan giữa các giai đoạn của phép thử, kết hợp với dữ liệu pha loãng và mẫu giống khi áp dụng. HI98198 hỗ trợ lưu, quản lý và tính toán các giá trị cần thiết nhưng người sử dụng vẫn phải chuẩn bị và ủ mẫu theo phương pháp thử phù hợp.

Máy có sử dụng được trong nước biển không?

Có. Máy đo DO cho nước mặn HI98198 cho phép nhập giá trị độ mặn theo PSU để bù ảnh hưởng của muối đến độ hòa tan của oxy. Nhiệt độ và áp suất khí quyển được máy tự động đo và bù.

Đầu dò quang học có cần thay màng và dung dịch điện phân không?

Không. Đầu dò HI764113 sử dụng Smart Cap quang học nên không cần thay màng hoặc châm dung dịch điện phân như đầu dò polarographic. Smart Cap là bộ phận tiêu hao và cần được thay khi máy cảnh báo hết hạn hoặc khi bề mặt cảm biến bị hư hỏng.

HI98198 có cần khuấy mẫu khi đo không?

Công nghệ quang học không tiêu thụ oxy trong quá trình đo và không yêu cầu tốc độ dòng chảy tối thiểu như một số cảm biến điện hóa. Tuy nhiên, mẫu cần đồng nhất và bề mặt cảm biến không được có bọt khí bám để kết quả phản ánh đúng điều kiện thực tế.

HI98198 sử dụng được với đầu dò nào?

Theo cấu hình kỹ thuật của nhà sản xuất, máy chuyên dùng với đầu dò quang học HI764113. Không nên kết nối đầu dò DO điện hóa hoặc đầu dò của model khác nếu không được Hanna xác nhận tương thích.

Dữ liệu từ máy được xuất sang máy tính như thế nào?

Người dùng có thể kết nối cổng USB-C và xuất các bản ghi dưới dạng tệp CSV sang máy tính, bộ nhớ USB hoặc thiết bị tương thích. Máy có khả năng lưu tối đa 4000 bản ghi theo yêu cầu.

Máy và đầu dò có chống nước không?

Thân máy HI98198 đạt IP67 và đầu dò HI764113 đạt IP68. Khả năng chống nước chỉ được duy trì khi đầu nối, gioăng và nắp che cổng được lắp đúng; thiết bị vẫn cần được sử dụng trong giới hạn độ sâu, thời gian và điều kiện do nhà sản xuất quy định.
