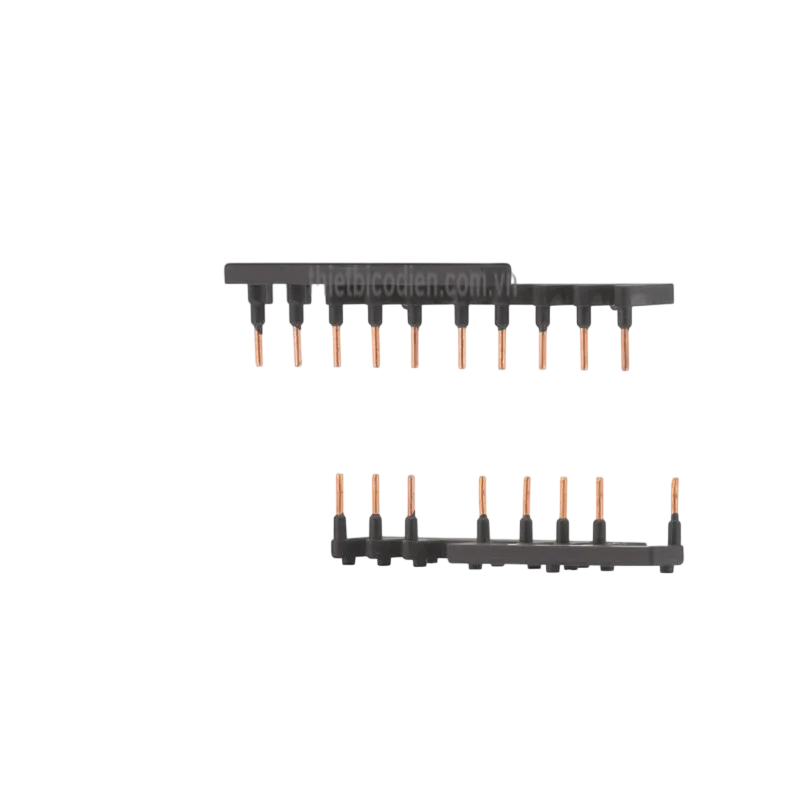

Bộ dây đấu mạch đảo chiều (Reversing wiring kit) Eaton Moeller 220209 - MVS-WB-EM

Bộ dây đấu mạch đảo chiều Eaton Moeller 220209 MVS-WB-EM

Bộ dây đấu mạch đảo chiều Eaton Moeller 220209 MVS-WB-EM là phụ kiện đấu nối thuộc dòng MVS, được Eaton thiết kế để tạo liên kết dây dẫn cho tổ hợp contactor đảo chiều DILEM. Sản phẩm hỗ trợ chuẩn hóa các kết nối mạch động lực và mạch điều khiển giữa hai contactor, giúp kỹ thuật viên giảm thời gian gia công dây, hạn chế đấu nhầm và hoàn thiện tủ điều khiển động cơ gọn gàng hơn.

Phụ kiện mang mã catalog 220209, model MVS-WB-EM, phù hợp với các tổ hợp contactor DILE(E)M sử dụng khóa liên động cơ khí MVDILEM. Đây là giải pháp chuyên dụng cho những hệ thống cần điều khiển động cơ quay thuận và quay nghịch, chẳng hạn như băng tải hai chiều, cửa công nghiệp, máy nâng hạ, bàn trượt và nhiều cơ cấu truyền động trong dây chuyền sản xuất.

Giới thiệu thương hiệu Eaton Moeller

Eaton Moeller là dòng thiết bị đóng cắt, điều khiển và bảo vệ hạ áp thuộc Eaton, tập đoàn quản lý năng lượng cung cấp giải pháp cho nhiều lĩnh vực công nghiệp và cơ sở hạ tầng. Danh mục Moeller được sử dụng rộng rãi trong tủ điện điều khiển máy, hệ thống phân phối điện, dây chuyền tự động hóa và các ứng dụng điều khiển động cơ.

Các phụ kiện trong hệ sinh thái Eaton Moeller được phát triển đồng bộ với contactor, relay điều khiển và thiết bị bảo vệ động cơ. Nhờ khả năng tương thích theo từng dòng thiết bị, người thiết kế tủ điện có thể xây dựng tổ hợp điều khiển nhỏ gọn, dễ lắp ráp và thuận tiện khi bảo trì hoặc thay thế linh kiện.

Model MVS-WB-EM là phụ kiện chính hãng thuộc dòng MVS dành cho contactor DILEM. Sản phẩm tuân theo các tiêu chuẩn và chứng nhận được Eaton công bố, trong đó có IEC/EN 60947-4-1, UL 508, CE, UL và CSA.

Ưu điểm và tính năng nổi bật của MVS-WB-EM

Đấu nối chuyên dụng cho tổ hợp contactor đảo chiều

Bộ dây đấu mạch đảo chiều MVS-WB-EM được định hình cho cấu trúc gồm hai contactor: một contactor điều khiển chiều thuận và một contactor điều khiển chiều nghịch. Bộ dây tạo các liên kết cần thiết cho tổ hợp đảo chiều mà không phải cắt, uốn và đánh dấu từng đoạn dây riêng lẻ như phương pháp đấu nối thủ công.

Tích hợp kết nối mạch động lực và dây điều khiển

Theo cấu hình của Eaton, sản phẩm đảm nhiệm đấu dây mạch động lực cho tổ hợp đảo chiều và tích hợp các dây điều khiển giữa hai contactor Q11, Q12. Các kết nối điều khiển liên quan đến chân cuộn hút A1, A2 và tiếp điểm 21 hỗ trợ hình thành mạch liên động điện, giúp ngăn hai contactor nhận lệnh đóng đồng thời khi được đấu đúng sơ đồ.

Giảm lỗi trong quá trình lắp ráp tủ điện

Việc sử dụng bộ dây đồng bộ giúp giảm số lượng dây phải đo, cắt và bấm đầu tại hiện trường. Nhờ đó, kỹ thuật viên có thể hạn chế nhầm thứ tự pha, nhầm đầu dây điều khiển hoặc tạo các điểm nối không đồng đều. Bố trí dây trong tủ cũng rõ ràng hơn, thuận tiện cho kiểm tra và xử lý sự cố.

Thiết kế nhỏ gọn, tương thích đúng dòng thiết bị

Phụ kiện có kích thước nhỏ, thích hợp lắp trong các cụm khởi động động cơ có không gian hạn chế. Sản phẩm được Eaton chỉ định sử dụng với các contactor DILEEM, DILEM12 và DILEM kết hợp khóa liên động cơ khí MVDILEM; vì vậy cần kiểm tra đúng mã contactor trước khi đặt hàng.

Đặc tính	Thông tin do Eaton công bố
Loại phụ kiện	Bộ dây đấu cho tổ hợp contactor đảo chiều
Chức năng	Đấu dây mạch động lực cho tổ hợp đảo chiều
Dòng contactor tương thích	DILEEM, DILEM12 và DILEM kết hợp MVDILEM
Kết nối điều khiển tích hợp	Q11:A1 – Q12:21; Q11:21 – Q12:A1; Q11:A2 – Q12:A2
Chiều dài/chiều sâu	84 mm
Chiều cao	28 mm
Chiều rộng	21 mm
Khối lượng	0,026 kg
Nhiệt độ môi trường làm việc	Từ -25 °C đến 50 °C
Tiêu chuẩn và chứng nhận	IEC/EN 60947-4-1, UL 508, CE, UL, CSA

Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng của bộ dây đảo chiều

Chức năng chính của Eaton MVS-WB-EM 220209 là liên kết hai contactor trong một bộ khởi động đảo chiều. Trong cấu hình này, contactor thứ nhất cấp thứ tự pha để động cơ quay theo chiều thuận; contactor thứ hai thay đổi thứ tự của hai pha để đảo chiều quay của động cơ ba pha.

Bộ dây giúp tạo sẵn các đường nối phù hợp giữa hai contactor. Tuy nhiên, sản phẩm không phải là contactor, thiết bị bảo vệ động cơ hay bộ điều khiển độc lập. Một tổ hợp hoàn chỉnh vẫn cần contactor tương thích, khóa liên động cơ khí, mạch điều khiển, thiết bị bảo vệ ngắn mạch và bảo vệ quá tải được lựa chọn theo động cơ.

Nguyên lý hoạt động của mạch đảo chiều

Khi mạch điều khiển cấp lệnh chạy thuận, cuộn hút của contactor Q11 được kích hoạt. Các tiếp điểm chính của Q11 đóng và cấp điện cho động cơ theo thứ tự pha ban đầu. Động cơ bắt đầu quay theo chiều đã quy định.

Khi cần đảo chiều, hệ thống phải ngắt contactor Q11 trước khi cho phép contactor Q12 đóng. Khi Q12 hoạt động, hai trong ba pha cấp cho động cơ được hoán đổi vị trí, làm thay đổi chiều của từ trường quay và khiến động cơ quay theo chiều ngược lại.

Liên động điện sử dụng tiếp điểm phụ của contactor này để khóa đường cấp điện cho cuộn hút contactor còn lại. Đồng thời, khóa liên động cơ khí MVDILEM tạo thêm lớp ngăn chặn vật lý, không cho hai contactor đóng cùng lúc. Sự phối hợp giữa liên động điện và liên động cơ khí giúp giảm nguy cơ ngắn mạch giữa các pha do thao tác thuận và nghịch đồng thời.

Việc chuyển trực tiếp từ chiều thuận sang chiều nghịch khi động cơ chưa dừng có thể gây dòng điện và ứng suất cơ học lớn. Trình tự điều khiển, thời gian dừng và phương án bảo vệ cần được thiết kế phù hợp với tải, công suất động cơ và yêu cầu của máy.

Ứng dụng tiêu biểu

• Điều khiển động cơ quay thuận nghịch trong máy sản xuất và máy đóng gói.
• Tủ điều khiển băng tải cần vận chuyển vật liệu theo hai hướng.
• Cơ cấu nâng hạ, bàn nâng, tời điện và thiết bị di chuyển tuyến tính.
• Điều khiển đóng mở cửa cuốn công nghiệp, cửa kho và cổng tự động.
• Máy trộn, máy cuốn, máy tháo cuộn và cơ cấu cần thay đổi chiều quay.
• Tổ hợp khởi động đảo chiều trong tủ điều khiển máy OEM.

Lưu ý khi lựa chọn và lắp đặt

Trước khi lắp, cần xác nhận contactor đang sử dụng thuộc đúng dòng tương thích và được bố trí theo hướng dẫn của Eaton. Bộ dây phải được lắp cùng khóa liên động cơ khí phù hợp; không được xem riêng bộ dây là giải pháp thay thế cho liên động cơ khí.

Kỹ thuật viên phải ngắt hoàn toàn nguồn điện, thực hiện khóa và treo thẻ an toàn trước khi thao tác. Sau khi lắp cần kiểm tra độ chắc của đầu nối, tính liên tục của dây, thứ tự pha, hoạt động của tiếp điểm phụ và khả năng khóa chéo giữa hai contactor. Việc tính toán tăng nhiệt, khả năng chịu ngắn mạch, phối hợp bảo vệ và tương thích điện từ của toàn bộ tủ điện thuộc trách nhiệm của đơn vị thiết kế, lắp ráp tủ.

Cam kết và nơi mua hàng chính hãng

Khi chọn mua bộ dây đấu đảo chiều Eaton Moeller MVS-WB-EM, khách hàng cần đối chiếu đầy đủ mã catalog 220209, model sản phẩm và dòng contactor đang lắp đặt. Sử dụng đúng phụ kiện giúp bảo đảm độ tương thích cơ khí, kết nối điện và tính đồng bộ của tổ hợp điều khiển.

Quý khách có thể liên hệ thietbicodien để mua sản phẩm chính hãng, kiểm tra khả năng tương thích với contactor DILEM và nhận tư vấn lựa chọn khóa liên động cùng các phụ kiện liên quan. thietbicodien hỗ trợ cung cấp thông tin kỹ thuật, báo giá và giải pháp thiết bị phù hợp cho tủ điều khiển động cơ công nghiệp.

Câu hỏi thường gặp (FAQ)

MVS-WB-EM 220209 là thiết bị gì?

MVS-WB-EM 220209 là bộ dây đấu chuyên dụng của Eaton Moeller dùng để kết nối hai contactor trong tổ hợp điều khiển động cơ quay thuận và quay nghịch. Sản phẩm thuộc nhóm phụ kiện, không phải contactor hoặc bộ khởi động độc lập.

Bộ dây MVS-WB-EM sử dụng với contactor nào?

Theo tài liệu của Eaton, bộ dây được sử dụng với các contactor DILEEM, DILEM12 và DILEM khi lắp thành tổ hợp đảo chiều cùng khóa liên động cơ khí MVDILEM. Người dùng nên đối chiếu đầy đủ mã thiết bị trước khi mua.

MVS-WB-EM có thay thế khóa liên động cơ khí không?

Không. Bộ dây hỗ trợ đấu mạch động lực và các kết nối điều khiển liên động điện, trong khi MVDILEM thực hiện khóa liên động bằng cơ khí. Một tổ hợp đảo chiều an toàn nên sử dụng cả liên động điện và liên động cơ khí theo hướng dẫn thiết kế.

Nguyên lý đảo chiều động cơ bằng hai contactor là gì?

Contactor chạy thuận cấp ba pha cho động cơ theo thứ tự ban đầu. Contactor chạy nghịch hoán đổi hai trong ba pha, làm thay đổi chiều từ trường quay và đảo chiều động cơ. Hai contactor không được phép đóng đồng thời.

Bộ dây này có bảo vệ quá tải hoặc ngắn mạch không?

Không. MVS-WB-EM chỉ là phụ kiện đấu nối. Hệ thống vẫn cần thiết bị bảo vệ ngắn mạch, relay bảo vệ quá tải hoặc bộ bảo vệ động cơ được lựa chọn theo dòng định mức, công suất và điều kiện vận hành của tải.

Lợi ích của bộ dây đấu sẵn so với tự gia công dây là gì?

Bộ dây đấu sẵn cho mạch đảo chiều giúp rút ngắn thời gian thi công, giảm thao tác cắt và uốn dây, hạn chế nhầm kết nối, đồng thời tạo bố cục dây dẫn đồng đều và dễ kiểm tra hơn trong tủ điện.

Có thể dùng MVS-WB-EM cho contactor khác dòng DILEM không?

Không nên tự ý sử dụng cho contactor khác dòng nếu chưa có xác nhận tương thích. Kích thước đầu nối, khoảng cách lắp và sơ đồ chân có thể khác nhau, gây khó lắp đặt hoặc làm sai chức năng của mạch đảo chiều.
