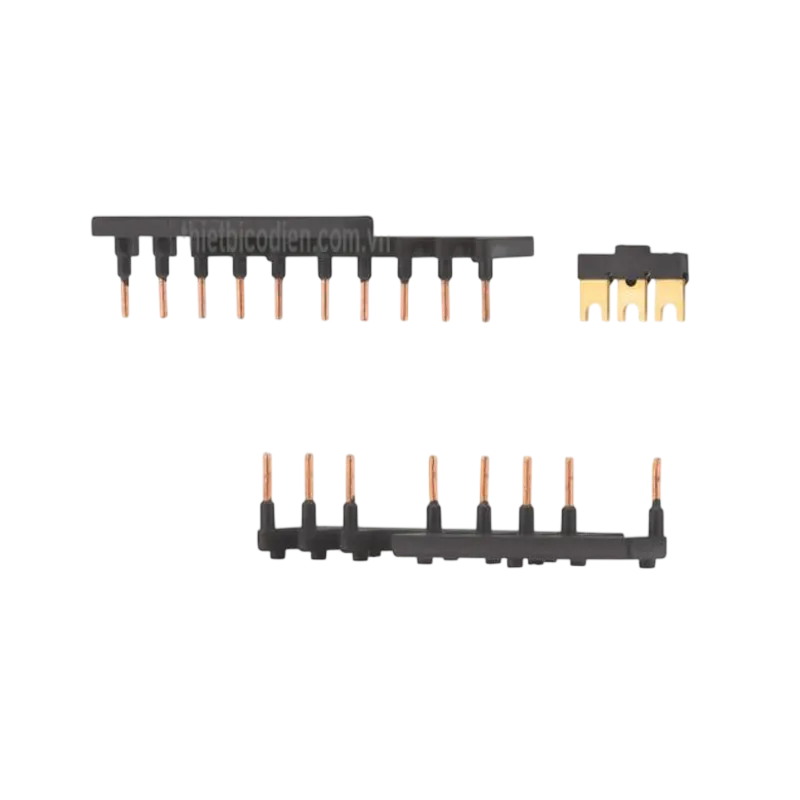

Bộ dây đấu mạch Sao - Tam giác (Star-delta wiring kit) Eaton Moeller 220213 - MVS-SB-EM

1. Giới thiệu bộ dây đấu mạch Sao - Tam giác Eaton Moeller 220213 - MVS-SB-EM

Bộ dây đấu mạch Sao - Tam giác Eaton Moeller 220213 - MVS-SB-EM là phụ kiện đấu nối thuộc dòng MVS, được Eaton thiết kế chuyên dùng cho tổ hợp khởi động sao–tam giác sử dụng contactor DILEM. Sản phẩm cung cấp các cầu nối và dây đấu được tạo hình sẵn, đồng thời tích hợp cầu nối điểm sao để đơn giản hóa quá trình lắp ráp mạch động lực và mạch liên động.

Thương hiệu Eaton Moeller kế thừa nền tảng kỹ thuật của Moeller, doanh nghiệp thiết bị đóng cắt được hình thành tại Đức từ năm 1899 và được Eaton mua lại vào năm 2008. Hiện nay, các sản phẩm Moeller được phát triển trong danh mục thiết bị điều khiển và quản lý năng lượng của Eaton, phục vụ tủ điện, máy móc và hệ thống tự động hóa công nghiệp.

Với mã hàng MVS-SB-EM, sản phẩm phù hợp cho đơn vị chế tạo tủ điện cần chuẩn hóa việc đấu nối bộ khởi động sao–tam giác, hạn chế thao tác cắt, uốn và gia công dây nối thủ công tại hiện trường.

2. Ưu điểm và tính năng nổi bật

• Bộ dây đấu sao–tam giác chế tạo sẵn giúp rút ngắn thời gian lắp ráp tổ hợp contactor DILEM.
• Tích hợp cầu nối điểm sao, hỗ trợ hình thành đúng cấu trúc mạch động lực của bộ khởi động sao–tam giác.
• Các dây điều khiển liên động được bố trí đồng bộ, góp phần hạn chế nguy cơ đóng đồng thời contactor sao và contactor tam giác.
• Thiết kế tương thích cơ khí với dòng contactor DILEM, giúp hệ thống dây dẫn gọn và dễ kiểm tra hơn so với phương án tự gia công.
• Giảm số lượng mối nối rời, hạn chế nhầm lẫn trong quá trình đánh dấu và đấu dây tủ điện.
• Kích thước nhỏ gọn, phù hợp với các tủ điều khiển cần tối ưu không gian lắp đặt.
• Đáp ứng các tiêu chuẩn và chứng nhận quốc tế được Eaton công bố cho phụ kiện điều khiển động cơ.

Thông tin kỹ thuật tiêu biểu

Đặc tính	Giá trị
Loại phụ kiện	Bộ dây đấu đầu cực thứ cấp và cầu nối
Chức năng	Đấu nối tổ hợp khởi động sao–tam giác, bao gồm cầu nối điểm sao
Dòng contactor tương thích	Eaton Moeller DILEM
Dây điều khiển tích hợp theo ký hiệu Eaton	Q13: A1 – Q15: 21; Q13: 21 – Q15: A1; Q13: A2 – Q15: A2
Dòng làm việc dùng cho tính toán tổn hao nhiệt	22 A
Kích thước dài × rộng × cao	84 × 21 × 28 mm
Khối lượng	0,029 kg
Nhiệt độ môi trường làm việc	-25 đến 50 °C
Tiêu chuẩn và chứng nhận	IEC/EN 60947-4-1, UL 508, CSA C22.2 No. 14-05, UL, CSA, CE

3. Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng của MVS-SB-EM

Bộ dây đấu mạch Sao - Tam giác MVS-SB-EM thực hiện nhiệm vụ kết nối các contactor trong một tổ hợp khởi động sao–tam giác dùng contactor DILEM. Bộ dây tạo sẵn các đường nối cần thiết cho contactor chính, contactor sao và contactor tam giác, đồng thời cung cấp cầu nối để hình thành điểm sao trong giai đoạn khởi động.

Sản phẩm còn hỗ trợ đấu nối liên động điện giữa contactor sao và contactor tam giác. Liên động này là một phần quan trọng của mạch điều khiển, giúp ngăn hai contactor đóng cùng lúc và hạn chế sự cố ngắn mạch giữa các pha.

Nguyên lý hoạt động của mạch sao–tam giác

Khi động cơ bắt đầu khởi động, contactor chính và contactor sao được điều khiển đóng. Các cuộn dây động cơ được nối theo cấu hình sao, nhờ đó điện áp đặt lên từng cuộn dây và dòng điện khởi động được giảm so với khởi động trực tiếp.

Sau khoảng thời gian được thiết lập trên bộ định thời, contactor sao phải mở ra. Mạch điều khiển duy trì một khoảng chuyển tiếp thích hợp trước khi contactor tam giác đóng, đưa các cuộn dây động cơ sang cấu hình tam giác để động cơ vận hành ở chế độ làm việc bình thường.

Bộ dây đấu khởi động sao–tam giác chỉ đảm nhiệm phần kết nối giữa các thiết bị. Sản phẩm không thay thế contactor, bộ định thời sao–tam giác, rơ-le quá tải, thiết bị bảo vệ ngắn mạch hoặc các phần tử điều khiển khác của bộ khởi động.

Ứng dụng tiêu biểu

• Tủ khởi động động cơ cho máy bơm, quạt công nghiệp và hệ thống thông gió.
• Tủ điều khiển máy nén khí, băng tải và máy móc sản xuất.
• Hệ thống động cơ cần hạn chế dòng điện và tác động cơ khí trong thời điểm khởi động.
• Tủ điện chế tạo theo hệ sinh thái contactor Eaton Moeller DILEM.
• Các dây chuyền cần chuẩn hóa cách bố trí và đấu nối bộ khởi động sao–tam giác.

Lưu ý khi lựa chọn và lắp đặt

Động cơ sử dụng phương pháp sao–tam giác phải có đủ các đầu dây cuộn stator được đưa ra hộp cực và có điện áp đấu tam giác phù hợp với điện áp lưới. Không nên lựa chọn phương pháp này chỉ dựa trên công suất động cơ mà cần kiểm tra sơ đồ đấu dây, nhãn thông số và yêu cầu tải khi khởi động.

Việc lắp đặt phải tuân thủ tài liệu hướng dẫn của Eaton và sơ đồ thiết kế tủ điện. Người thi công cần ngắt hoàn toàn nguồn điện, xác nhận không còn điện áp trước khi thao tác, kiểm tra liên động điện và liên động cơ khí, đồng thời lựa chọn contactor, rơ-le quá tải và thiết bị bảo vệ ngắn mạch phù hợp với động cơ.

4. Cam kết và nơi mua hàng

thietbicodien cung cấp Eaton Moeller MVS-SB-EM chính hãng, đúng mã 220213, phù hợp cho nhu cầu lắp mới, thay thế hoặc chuẩn hóa tổ hợp khởi động sao–tam giác sử dụng contactor DILEM. Sản phẩm được kiểm tra thông tin model rõ ràng và hỗ trợ tư vấn khả năng tương thích trước khi đặt hàng.

Để nhận báo giá, kiểm tra tình trạng hàng và đặt mua sản phẩm chính hãng, quý khách vui lòng liên hệ trực tiếp thietbicodien.

Câu hỏi thường gặp (FAQ)

MVS-SB-EM là phụ kiện gì?

MVS-SB-EM là bộ dây và cầu nối được Eaton thiết kế cho tổ hợp khởi động sao–tam giác dùng contactor DILEM. Bộ sản phẩm hỗ trợ đấu mạch động lực, tạo điểm sao và kết nối liên động điều khiển.

Bộ dây Eaton 220213 có kèm cầu nối điểm sao không?

Có. Theo chức năng do Eaton công bố, bộ dây 220213 được sử dụng cho tổ hợp sao–tam giác và đã bao gồm cầu nối điểm sao.

MVS-SB-EM tương thích với contactor nào?

Sản phẩm được thiết kế chuyên dùng với contactor Eaton Moeller DILEM. Trước khi đặt mua, cần đối chiếu kiểu contactor và cách bố trí cụm khởi động với tài liệu lắp đặt của Eaton.

Bộ dây có thay thế bộ định thời sao–tam giác không?

Không. MVS-SB-EM là phụ kiện đấu nối, không thực hiện chức năng định thời. Hệ thống vẫn cần bộ định thời hoặc bộ điều khiển có trình tự chuyển đổi sao–tam giác phù hợp.

MVS-SB-EM có phải là thiết bị bảo vệ động cơ không?

Không. Bộ dây không bảo vệ quá tải, mất pha hoặc ngắn mạch. Tủ điện vẫn phải trang bị rơ-le quá tải và thiết bị bảo vệ ngắn mạch được lựa chọn theo thông số của động cơ.

Có thể dùng bộ dây này cho mọi động cơ ba pha không?

Không. Động cơ phải hỗ trợ phương pháp khởi động sao–tam giác, có đầy đủ đầu dây cuộn stator và có điện áp đấu dây phù hợp với nguồn cấp. Cần kiểm tra nhãn động cơ trước khi thiết kế mạch.

Lợi ích của bộ dây chế tạo sẵn so với tự gia công là gì?

Bộ dây đấu sao–tam giác chế tạo sẵn giúp giảm thời gian cắt và uốn dây, hạn chế đấu nhầm, tạo bố cục tủ gọn hơn và duy trì khả năng tương thích với khoảng cách đầu cực của contactor DILEM.
