Mạch dập dùng Varistor Eaton Moeller 010463 - VGDILE415 (Điện áp ĐK: 380-415V)

Giới thiệu Mạch dập dùng Varistor Eaton Moeller 010463 - VGDILE415

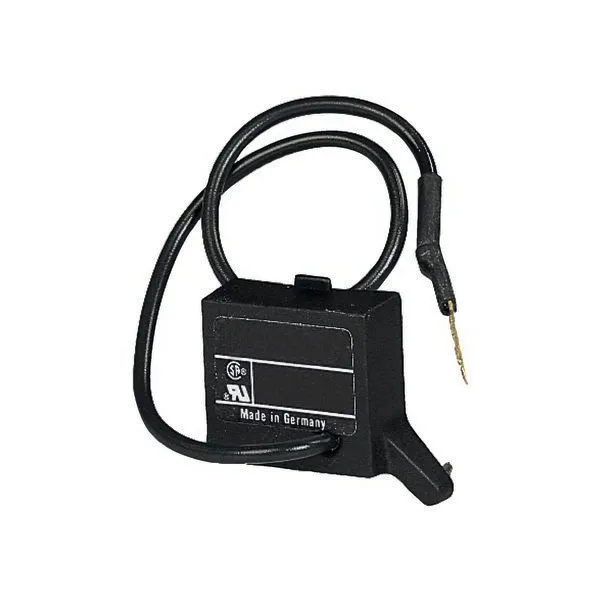

Mạch dập dùng Varistor Eaton Moeller 010463 - VGDILE415 là phụ kiện chống xung điện áp dành cho cuộn hút xoay chiều của contactor và relay contactor thuộc dòng DILE. Sản phẩm làm việc với điện áp điều khiển 380–415V AC, 50/60Hz, sử dụng kết nối bắt vít và được lắp song song với hai đầu cuộn hút.

Eaton Moeller là dòng sản phẩm điều khiển và đóng cắt hạ áp của Eaton, kế thừa nền tảng thiết bị công nghiệp Moeller. Các sản phẩm trong hệ sinh thái DILE được sử dụng phổ biến trong tủ điều khiển máy, hệ thống tự động hóa, mạch khởi động động cơ và nhiều ứng dụng đóng cắt công nghiệp.

Model VGDILE415, mã catalog 010463, được Eaton thiết kế để hạn chế điện áp quá độ phát sinh khi ngắt cuộn dây cảm ứng. Phụ kiện giúp hệ thống điều khiển hoạt động ổn định hơn và giảm ảnh hưởng của xung điện tới các phần tử đóng cắt liên quan.

Ưu điểm và tính năng nổi bật

• Dập xung điện áp cảm ứng xuất hiện khi cuộn hút contactor được ngắt điện.
• Phù hợp với cuộn hút DILE sử dụng nguồn điều khiển 380–415V AC ở tần số 50/60Hz.
• Sử dụng phần tử varistor có khả năng thay đổi điện trở theo điện áp để kẹp xung quá độ.
• Hỗ trợ giảm nhiễu điện từ truyền ngược về mạch điều khiển và đường dây tín hiệu.
• Góp phần giảm ứng suất điện áp lên tiếp điểm relay, nút nhấn, bộ điều khiển và ngõ ra PLC.
• Thiết kế nhỏ gọn, kết nối bắt vít, thuận tiện tích hợp cùng contactor Eaton Moeller dòng DILE.
• Không có đèn LED chỉ thị, phù hợp với các mạch chỉ yêu cầu chức năng chống xung.
• Đáp ứng các tiêu chuẩn và chứng nhận được Eaton công bố cho phụ kiện điều khiển công nghiệp.

Thông số và đặc tính kỹ thuật tiêu biểu

Hạng mục	Thông tin
Loại phụ kiện	Mạch dập xung dùng varistor
Mã catalog	010463
Mã model	VGDILE415
Điện áp điều khiển AC	380–415V AC
Tần số nguồn điều khiển	50/60Hz
Thiết bị tương thích	Contactor và relay contactor dòng DILE
Kiểu kết nối	Kết nối bắt vít
Đèn chỉ thị LED	Không
Nhiệt độ môi trường làm việc	-25 đến 50°C
Kích thước sâu × cao × rộng	16 × 29 × 33mm
Khối lượng	0,01kg
Tiêu chuẩn và chứng nhận	IEC/EN 60947-4-1, UL 508, CSA-C22.2 No. 14-05, CE, UL, CSA

Chức năng, nguyên lý hoạt động và ứng dụng của VGDILE415

Chức năng chính

Khi cuộn hút contactor đang mang điện bị ngắt đột ngột, năng lượng tích trữ trong từ trường của cuộn dây tạo ra một xung điện áp ngược có biên độ cao. Xung này có thể gây hồ quang tại tiếp điểm điều khiển, tạo nhiễu điện từ hoặc làm tăng ứng suất lên linh kiện điện tử.

Mạch chống xung cuộn hút contactor VGDILE415 được mắc song song với hai đầu A1 và A2 của cuộn hút. Phụ kiện tạo đường dẫn để khống chế xung điện áp cảm ứng, qua đó hỗ trợ bảo vệ mạch điều khiển và nâng cao độ ổn định của hệ thống.

Nguyên lý hoạt động

Trong điều kiện điện áp bình thường, varistor có điện trở lớn nên gần như không ảnh hưởng đến quá trình cấp điện cho cuộn hút. Khi xuất hiện điện áp quá độ vượt ngưỡng đặc tính, điện trở của varistor giảm nhanh, cho phép dòng xung đi qua và giới hạn điện áp trên hai đầu cuộn dây.

Sau khi xung điện suy giảm, varistor trở lại trạng thái điện trở cao. Quá trình này diễn ra tự động trong mỗi chu kỳ ngắt cuộn hút. Việc sử dụng mạch dập có thể ảnh hưởng đến thời gian nhả của contactor, vì vậy cần tính đến đặc tính này trong các mạch yêu cầu tốc độ nhả chính xác.

Ứng dụng điển hình

• Tủ điều khiển động cơ sử dụng contactor Eaton Moeller dòng DILE.
• Mạch khởi động trực tiếp, đảo chiều hoặc liên động contactor.
• Tủ điều khiển máy sản xuất, băng tải, quạt, bơm và hệ thống xử lý vật liệu.
• Ngõ ra relay hoặc PLC điều khiển trực tiếp cuộn hút contactor 380–415V AC.
• Hệ thống có yêu cầu giảm nhiễu do đóng ngắt tải cảm ứng.
• Mạch điều khiển cần hạn chế hồ quang và hao mòn tại tiếp điểm đóng cắt cuộn hút.

Lưu ý khi lựa chọn và lắp đặt

Trước khi lắp đặt, cần kiểm tra điện áp và tần số ghi trên cuộn hút contactor. Chỉ sử dụng varistor 380–415V AC cho contactor DILE khi điện áp điều khiển nằm trong đúng phạm vi công bố; không sử dụng sản phẩm cho cuộn hút DC hoặc cuộn hút có điện áp ngoài dải này.

Mạch dập phải được đấu song song với hai đầu cuộn hút theo sơ đồ của Eaton. Việc lắp đặt cần được thực hiện khi nguồn đã được cô lập hoàn toàn bởi người có chuyên môn. VGDILE415 là phụ kiện chống xung, không thay thế cầu chì, aptomat, relay quá tải hoặc các thiết bị bảo vệ bắt buộc khác trong tủ điện.

Cam kết sản phẩm chính hãng và nơi mua hàng

Khách hàng có nhu cầu mua Eaton Moeller 010463 chính hãng có thể đặt hàng tại thietbicodien. Chúng tôi cung cấp sản phẩm đúng model, hỗ trợ kiểm tra khả năng tương thích với contactor đang sử dụng và tư vấn lựa chọn phụ kiện theo điện áp cuộn hút thực tế.

Liên hệ thietbicodien để nhận báo giá VGDILE415, thông tin tình trạng hàng và hỗ trợ kỹ thuật trước khi đặt mua. Việc lựa chọn đúng mã mạch dập giúp giảm rủi ro lắp sai điện áp và bảo đảm hiệu quả chống xung cho hệ thống điều khiển.

Câu hỏi thường gặp (FAQ)

VGDILE415 là thiết bị gì?

VGDILE415 là mạch dập xung dùng varistor của Eaton Moeller, được thiết kế để hạn chế điện áp quá độ phát sinh khi ngắt cuộn hút contactor hoặc relay contactor dòng DILE.

Mạch dập Eaton 010463 sử dụng cho điện áp nào?

Sản phẩm sử dụng cho cuộn hút xoay chiều có điện áp điều khiển từ 380 đến 415V AC và tần số 50/60Hz. Cần đối chiếu nhãn cuộn hút trước khi lắp đặt.

VGDILE415 được đấu vào vị trí nào?

Mạch dập được mắc song song với hai đầu A1 và A2 của cuộn hút contactor. Khi lắp đặt phải tuân thủ sơ đồ đấu nối và hướng dẫn kỹ thuật của Eaton.

Có thể dùng VGDILE415 cho cuộn hút 220V AC không?

Không nên sử dụng. Cuộn hút 220V AC cần chọn mạch dập có dải điện áp phù hợp, chẳng hạn phiên bản thuộc dải 110–250V AC. Lắp sai dải điện áp có thể làm giảm hiệu quả chống xung.

Có thể dùng sản phẩm cho cuộn hút DC không?

Không. VGDILE415 được Eaton công bố cho contactor vận hành bằng nguồn AC 50/60Hz. Đối với cuộn hút DC cần sử dụng giải pháp chống xung tương thích với mạch một chiều.

Varistor giúp bảo vệ PLC như thế nào?

Varistor giới hạn xung điện áp phát sinh từ cuộn hút, từ đó hỗ trợ giảm ứng suất điện và nhiễu tác động lên relay trung gian hoặc ngõ ra PLC đang điều khiển contactor.

VGDILE415 có đèn báo hoạt động không?

Không. Phiên bản này không tích hợp đèn LED chỉ thị; chức năng chính của sản phẩm là dập và giới hạn xung điện áp trên cuộn hút.

Mạch dập varistor có làm contactor nhả chậm hơn không?

Mạch chống xung có thể tạo ra một mức trễ nhả nhất định do năng lượng trong cuộn hút được tiêu tán có kiểm soát. Cần lưu ý đặc tính này trong những ứng dụng yêu cầu thời gian nhả rất nhanh hoặc đồng bộ chính xác.
