Mạch dập dùng Varistor Eaton Moeller 010336 - VGDILE250 (Điện áp ĐK: 110-250V)

Giới thiệu Mạch dập dùng Varistor Eaton Moeller 010336 - VGDILE250

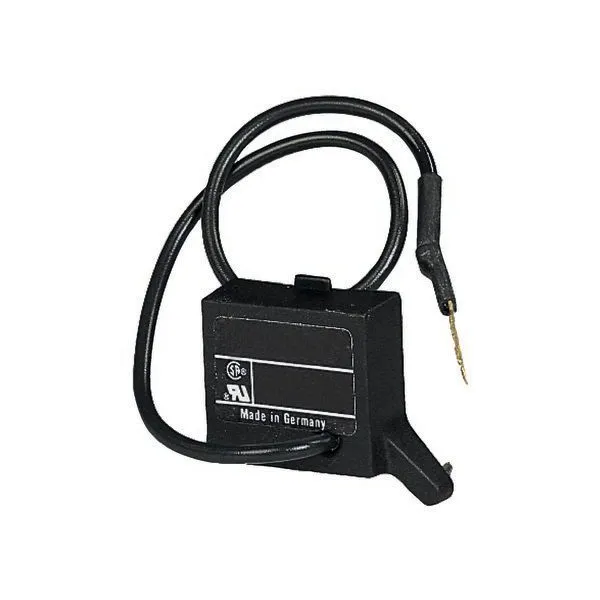

Mạch dập dùng Varistor Eaton Moeller 010336 - VGDILE250 là phụ kiện chống nhiễu điện áp được thiết kế để lắp cùng contactor và contactor relay thuộc dòng DILE. Sản phẩm sử dụng phần tử varistor nhằm hạn chế xung điện áp phát sinh khi cuộn hút xoay chiều bị ngắt, qua đó hỗ trợ bảo vệ các thiết bị điều khiển và nâng cao độ ổn định của hệ thống.

VGDILE250 có dải điện áp điều khiển 110–250 V AC, phù hợp với nguồn xoay chiều 50 hoặc 60 Hz. Phiên bản mã hàng 010336 sử dụng kiểu đấu nối vít và được Eaton xác định dùng cho các thiết bị thuộc dòng DILE tương thích.

Nguồn gốc thương hiệu Eaton Moeller

Eaton Moeller là dòng thiết bị điều khiển công nghiệp kế thừa nền tảng kỹ thuật của Moeller, thương hiệu khí cụ điện có lịch sử phát triển tại Đức từ năm 1899. Moeller được Eaton mua lại vào năm 2008 và hiện là một phần trong danh mục thiết bị đóng cắt, bảo vệ và điều khiển công nghiệp của Eaton.

Nhờ được thiết kế đồng bộ với contactor Eaton Moeller, phụ kiện VGDILE250 giúp người dùng lựa chọn đúng giải pháp dập xung cho mạch điều khiển mà không cần tự ghép các linh kiện rời bên ngoài.

Ưu điểm và tính năng nổi bật của VGDILE250

• Dập xung điện áp cuộn hút xuất hiện khi contactor hoặc relay điện từ nhả.
• Hỗ trợ giảm nhiễu điện từ truyền sang PLC, bộ điều khiển, cảm biến và các mạch tín hiệu gần đó.
• Dải điện áp điều khiển 110–250 V AC, sử dụng được với nguồn điều khiển xoay chiều 50 hoặc 60 Hz phù hợp.
• Được thiết kế chuyên dụng cho contactor Eaton Moeller dòng DILE.
• Kiểu đấu nối vít thuận tiện cho việc lắp đặt, kiểm tra và bảo trì trong tủ điện.
• Kích thước nhỏ gọn, hạn chế làm tăng không gian lắp đặt của cụm contactor.
• Giúp giảm ứng suất điện áp lên tiếp điểm điều khiển, relay trung gian và linh kiện bán dẫn đóng cắt cuộn hút.
• Phù hợp cho cả tủ điện chế tạo mới và nhu cầu bổ sung chống nhiễu cho hệ thống hiện hữu.

Đặc tính kỹ thuật đã được Eaton công bố

Đặc tính	Giá trị
Loại phụ kiện	Mạch dập dùng varistor
Mã catalogue	010336
Mã model	VGDILE250
Dòng thiết bị tương thích	Eaton Moeller DILE
Điện áp điều khiển AC tại 50 Hz	110–250 V AC
Điện áp điều khiển AC tại 60 Hz	110–250 V AC
Loại điện áp	AC
Kiểu đấu nối	Đấu nối vít
Kích thước dài/sâu	16 mm
Chiều cao	29 mm
Chiều rộng	33 mm
Khối lượng	0,01 kg
Nhiệt độ môi trường làm việc	-25 đến 50 °C
Mã EAN	4015080103363
Tiêu chuẩn và chứng nhận được công bố	IEC/EN 60947-4-1, UL 508, UL, CSA, CE

Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng của mạch dập varistor

Cuộn hút của contactor là một tải có tính cảm. Khi điện áp cấp cho cuộn hút bị ngắt, năng lượng tích trữ trong từ trường không mất đi ngay mà có thể tạo ra một xung điện áp ngược có biên độ cao. Xung này có khả năng gây hồ quang tại tiếp điểm điều khiển, tạo nhiễu cho mạch điện tử hoặc làm tăng ứng suất lên linh kiện đóng cắt.

Mạch chống xung cuộn hút VGDILE250 được mắc song song với cuộn dây contactor tương thích. Trong điều kiện làm việc bình thường, varistor có điện trở lớn và gần như không ảnh hưởng đến hoạt động của cuộn hút. Khi điện áp tăng vượt mức đặc trưng của phần tử, điện trở varistor giảm nhanh, tạo đường dẫn để hấp thụ và tiêu tán năng lượng của xung quá độ.

Nhờ quá trình này, đỉnh điện áp được giới hạn, hiện tượng phóng điện tại tiếp điểm điều khiển được giảm bớt và mức nhiễu điện từ lan truyền trong tủ điện cũng được hạn chế.

Ứng dụng điển hình

• Tủ điều khiển động cơ sử dụng contactor Eaton Moeller DILE.
• Mạch điều khiển contactor bằng PLC, module ngõ ra hoặc relay trung gian.
• Tủ máy đóng gói, băng tải, máy công cụ và dây chuyền sản xuất tự động.
• Hệ thống HVAC, quạt, bơm và thiết bị phụ trợ công nghiệp.
• Tủ điện có nhiều mạch tín hiệu, cảm biến hoặc thiết bị điện tử nhạy với nhiễu.
• Hệ thống cần giảm hồ quang và kéo dài tuổi thọ làm việc của tiếp điểm điều khiển.

Lưu ý khi lựa chọn và lắp đặt

Varistor Eaton 110–250 V AC phải được lựa chọn theo đúng điện áp cuộn hút thực tế của contactor. VGDILE250 được Eaton công bố cho mạch điều khiển xoay chiều 110–250 V tại 50 hoặc 60 Hz; không nên mặc định sử dụng cho cuộn hút DC.

Trước khi lắp đặt, cần ngắt hoàn toàn nguồn điện, xác nhận thiết bị contactor thuộc dòng DILE tương thích và đấu phụ kiện theo hướng dẫn của Eaton. Các đầu nối phải được siết chắc, tránh dây lỏng gây phát nhiệt hoặc làm giảm hiệu quả dập xung.

VGDILE250 là phụ kiện dập xung tại cuộn hút, không phải thiết bị chống sét lan truyền cho nguồn điện và không thay thế cầu chì, MCB, MCCB, relay bảo vệ hoặc các biện pháp bảo vệ an toàn khác của tủ điện.

Cam kết và nơi mua Mạch dập Eaton Moeller VGDILE250 chính hãng

Khi mua Mạch dập Eaton Moeller 010336 chính hãng, khách hàng cần kiểm tra đúng model VGDILE250, mã catalogue 010336, dải điện áp cuộn hút và dòng contactor sử dụng. Việc chọn đúng phụ kiện giúp bảo đảm khả năng lắp ghép, hiệu quả dập xung và độ ổn định của hệ thống điều khiển.

thietbicodien cung cấp thiết bị điện công nghiệp với thông tin model rõ ràng, hỗ trợ đối chiếu sản phẩm theo yêu cầu của tủ điện, máy móc và dự án. Để đặt mua VGDILE250 chính hãng, nhận tư vấn lựa chọn hoặc yêu cầu báo giá theo số lượng, hãy truy cập thietbicodien.

Câu hỏi thường gặp (FAQ)

VGDILE250 có chức năng gì?

VGDILE250 dùng varistor để giới hạn xung điện áp sinh ra khi ngắt cuộn hút contactor, giúp giảm nhiễu điện từ và giảm ứng suất lên thiết bị đóng cắt trong mạch điều khiển.

Eaton 010336 sử dụng với điện áp nào?

Sản phẩm được Eaton công bố sử dụng với điện áp điều khiển 110–250 V AC ở tần số 50 hoặc 60 Hz.

VGDILE250 có dùng cho cuộn hút DC được không?

Không nên sử dụng model này cho cuộn hút DC. Tài liệu Eaton xác định VGDILE250 là phụ kiện cho điện áp AC; cần chọn đúng mạch dập dành cho DC hoặc sử dụng contactor có mạch bảo vệ tích hợp theo cấu hình của nhà sản xuất.

Mạch dập varistor được đấu ở vị trí nào?

Mạch dập xung contactor được đấu song song với hai đầu cuộn hút của contactor DILE tương thích. Việc lắp đặt phải thực hiện khi đã ngắt nguồn và tuân thủ sơ đồ đấu nối của Eaton.

VGDILE250 có thay thế thiết bị chống sét lan truyền không?

Không. VGDILE250 chỉ xử lý xung quá độ phát sinh tại cuộn hút điện từ. Sản phẩm không thay thế SPD chống sét lan truyền, thiết bị bảo vệ quá dòng hoặc thiết bị bảo vệ ngắn mạch của hệ thống điện.

Sản phẩm có phù hợp với mọi contactor Eaton không?

Không. Eaton thiết kế model này cho dòng contactor DILE. Cần kiểm tra đúng dòng thiết bị, kiểu đầu nối và điện áp cuộn hút trước khi đặt hàng.

Lắp mạch dập varistor mang lại lợi ích gì cho PLC?

Việc giới hạn xung điện áp từ cuộn hút giúp giảm nhiễu truyền về module ngõ ra PLC, hạn chế hiện tượng tác động sai và giảm ứng suất điện lên relay hoặc linh kiện bán dẫn dùng để điều khiển contactor.
