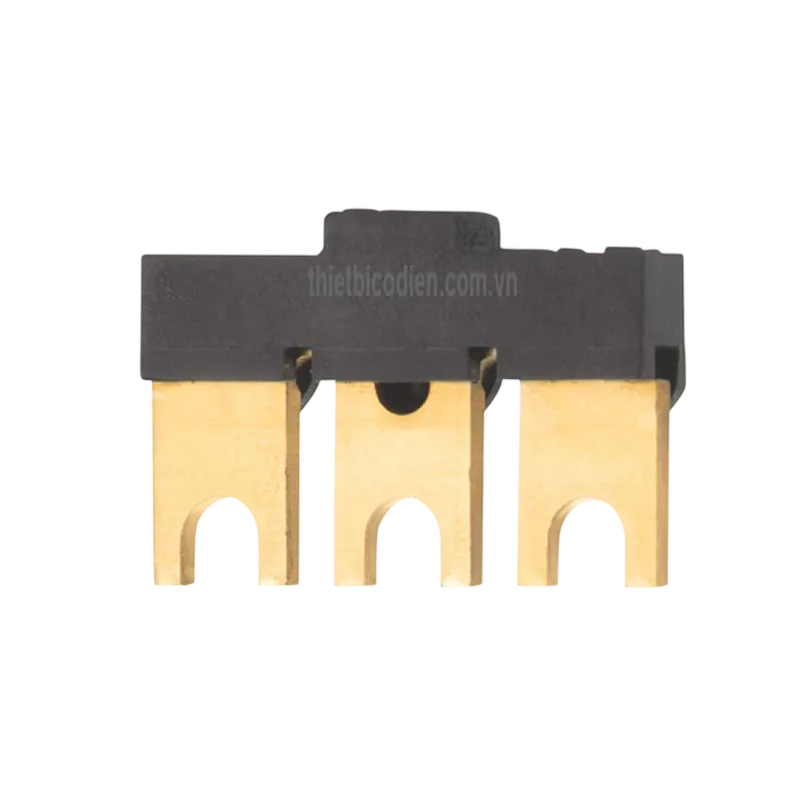

Cầu đấu điểm trung tính sao (Star-point bridge) Eaton Moeller 220218 - S1DILEM

Cầu đấu điểm trung tính sao Eaton Moeller 220218 - S1DILEM

Cầu đấu điểm trung tính sao Eaton Moeller 220218 - S1DILEM là phụ kiện đấu nối chuyên dụng thuộc dòng contactor cỡ nhỏ DILEM. Sản phẩm được Eaton gọi là “Star-point bridge”, dùng để tạo điểm nối sao cho các contactor tương thích, giúp đơn giản hóa phần đấu dây mạch lực trong bộ khởi động sao–tam giác.

Model S1DILEM được thiết kế sử dụng với các dòng contactor DILEEM, DILEM12 và DILEM theo công bố của nhà sản xuất. Cấu tạo dạng cầu nối định hình giúp người lắp đặt tạo liên kết đồng thời giữa các cực cần thiết mà không phải chế tạo nhiều đoạn dây nối rời.

Eaton Moeller có nền tảng từ thương hiệu thiết bị đóng cắt Klöckner-Moeller của Đức, hình thành từ năm 1899 và được Eaton mua lại vào năm 2008. Ngày nay, các sản phẩm Moeller tiếp tục được Eaton phát triển trong danh mục thiết bị điều khiển, đóng cắt và bảo vệ động cơ công nghiệp.

Thông tin kỹ thuật và khả năng tương thích

Hạng mục	Thông tin
Loại phụ kiện	Cầu nối điểm sao, Star-point bridge
Mã catalogue	220218
Mã model	S1DILEM
Dòng sản phẩm	Eaton Moeller series DILEM
Thiết bị tương thích	DILEEM, DILEM12 và DILEM
Chiều dài/chiều sâu	25 mm
Chiều rộng	17 mm
Chiều cao	5 mm
Khối lượng	0,003 kg
Nhiệt độ môi trường làm việc	Từ -25 °C đến 50 °C
Bảo vệ tiếp xúc	Chống tiếp xúc vô ý theo VDE 0106, phần 100
Tiêu chuẩn được viện dẫn trong tuyên bố phù hợp	EN 60947-1, EN IEC 60947-4-1 và EN IEC 63000

Ưu điểm và tính năng nổi bật của S1DILEM

• Tạo điểm trung tính sao nhanh chóng: cầu nối liên kết các cực cần thiết trên contactor sao, hạn chế việc phải cắt, tuốt và bấm nhiều dây cầu riêng lẻ.
• Tương thích trực tiếp với contactor DILEM: hình dạng và khoảng cách chân được thiết kế phù hợp với nhóm contactor do Eaton chỉ định, giúp bố trí mạch lực gọn hơn.
• Giảm sai sót khi đấu nối: cấu trúc cầu nối định hình giúp các cực được liên kết theo một cấu hình thống nhất, thuận tiện hơn so với giải pháp tự chế dây nối.
• Tối ưu không gian tủ điện: thiết kế nhỏ gọn phù hợp với các bộ khởi động động cơ sử dụng contactor mini, nơi diện tích lắp đặt bị giới hạn.
• Hỗ trợ an toàn tiếp xúc: kết cấu được thiết kế có khả năng bảo vệ chống tiếp xúc vô ý khi lắp đặt đúng theo hướng dẫn của Eaton.
• Phù hợp cho lắp mới và thay thế: có thể dùng khi chế tạo bộ khởi động mới hoặc thay thế đúng mã phụ kiện trong hệ thống DILEM đang vận hành.

Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng của cầu đấu điểm sao

Cầu nối điểm sao S1DILEM có nhiệm vụ nối chung ba đầu dây tương ứng của cuộn dây động cơ trong giai đoạn khởi động sao. Phụ kiện thường được lắp tại phía cực của contactor đảm nhiệm chức năng đóng mạch sao trong bộ khởi động sao–tam giác.

S1DILEM là một phần tử dẫn điện thụ động, không có cuộn hút, tiếp điểm điều khiển hay bộ định thời. Trạng thái nối điểm sao của động cơ phụ thuộc vào việc contactor sao đóng hoặc mở theo mạch điều khiển của hệ thống.

Nguyên lý làm việc trong mạch khởi động sao–tam giác

Trong động cơ ba pha có sáu đầu dây, bộ khởi động sao–tam giác sử dụng contactor chính, contactor sao và contactor tam giác. Khi bắt đầu khởi động, contactor chính và contactor sao được đóng. Lúc này, cầu đấu điểm trung tính sao liên kết ba đầu cuối cuộn dây thông qua contactor sao để tạo thành một điểm chung.

Cách đấu sao giúp giảm điện áp đặt lên từng cuộn dây trong giai đoạn khởi động, từ đó hỗ trợ hạn chế dòng điện khởi động so với phương pháp đóng trực tiếp. Sau khoảng thời gian đã cài đặt, contactor sao phải mở hoàn toàn; tiếp theo contactor tam giác mới được phép đóng để động cơ chuyển sang chế độ vận hành bình thường.

Việc chuyển đổi phải được thực hiện bằng mạch liên động điện, liên động cơ khí hoặc giải pháp điều khiển phù hợp. Contactor sao và contactor tam giác không được đóng đồng thời vì có thể gây ngắn mạch giữa các pha.

Phân biệt điểm sao với thanh trung tính N

S1DILEM tạo điểm chung của các cuộn dây động cơ khi đấu sao; sản phẩm không phải là thanh trung tính N dùng để phân phối dây trung tính trong tủ điện. Vì vậy, không sử dụng phụ kiện này thay cho cầu đấu N, thanh đồng trung tính hoặc đầu nối phân phối nguồn.

Ứng dụng tiêu biểu

• Lắp trong bộ khởi động sao–tam giác sử dụng contactor Eaton Moeller dòng DILEM.
• Tủ điều khiển động cơ cho máy bơm, quạt, máy nén, băng tải và thiết bị cơ khí.
• Cụm contactor điều khiển động cơ trong máy sản xuất và dây chuyền tự động hóa.
• Thay thế cầu nối điểm sao bị mất, hư hỏng hoặc lắp sai chủng loại trong hệ thống tương thích.
• Chuẩn hóa phần đấu dây mạch lực khi chế tạo nhiều tủ điện có cấu hình giống nhau.

Lưu ý khi lựa chọn và lắp đặt

Trước khi đặt mua, cần đối chiếu chính xác mã contactor đang sử dụng với danh sách thiết bị tương thích của Eaton. Không lựa chọn phụ kiện chỉ dựa vào hình dạng bên ngoài vì khoảng cách cực, kích thước đầu nối và cấu trúc contactor có thể khác nhau giữa các dòng sản phẩm.

Khi thi công, phải ngắt hoàn toàn nguồn điện, thực hiện khóa và treo thẻ cảnh báo nếu hệ thống có quy trình LOTO. Cầu nối cần được lắp đúng vị trí, tiếp xúc chắc chắn và tuân thủ hướng dẫn đấu dây cũng như mô-men siết của contactor liên quan.

S1DILEM không thay thế thiết bị bảo vệ. Mạch động lực vẫn cần được trang bị giải pháp bảo vệ ngắn mạch, quá tải và mất pha phù hợp với động cơ và yêu cầu của hệ thống. Sau khi lắp đặt, kỹ thuật viên phải kiểm tra liên động giữa contactor sao và contactor tam giác trước khi cấp điện vận hành.

Cam kết sản phẩm và nơi mua hàng

Để mua đúng Eaton Moeller S1DILEM 220218 chính hãng, khách hàng nên cung cấp đầy đủ mã sản phẩm, mã contactor đang sử dụng và cấu hình bộ khởi động cần lắp. Việc xác nhận đúng khả năng tương thích giúp hạn chế đặt nhầm phụ kiện, giảm thời gian sửa đổi tủ điện và bảo đảm chất lượng tiếp xúc trong mạch lực.

Đặt mua tại thietbicodien để được tư vấn lựa chọn đúng cầu đấu điểm sao Eaton Moeller, kiểm tra khả năng tương thích với contactor DILEM và nhận báo giá theo số lượng thực tế. Chúng tôi cam kết cung cấp sản phẩm đúng mã, thông tin minh bạch và hỗ trợ kỹ thuật cho nhu cầu lắp mới hoặc thay thế.

Câu hỏi thường gặp (FAQ)

S1DILEM 220218 là phụ kiện gì?

S1DILEM 220218 là cầu nối điểm sao của Eaton Moeller, được thiết kế để nối chung các cực cần thiết khi tạo điểm sao trong mạch điều khiển động cơ sử dụng contactor DILEM tương thích.

S1DILEM sử dụng được với những contactor nào?

Theo thông tin sản phẩm của Eaton, phụ kiện này được dùng với các dòng DILEEM, DILEM12 và DILEM. Người dùng vẫn cần kiểm tra đầy đủ mã contactor trước khi đặt hàng.

S1DILEM có phải là cầu đấu dây trung tính N không?

Không. Sản phẩm tạo điểm sao cho các đầu cuộn dây động cơ trong mạch sao–tam giác, không phải cầu đấu hoặc thanh phân phối dây trung tính N của hệ thống điện.

Cầu nối S1DILEM có tự thực hiện chuyển đổi sao–tam giác không?

Không. Đây là phụ kiện nối điện thụ động. Quá trình chuyển đổi được thực hiện bởi contactor, bộ định thời, mạch điều khiển và hệ thống liên động của bộ khởi động.

Có thể dùng dây điện rời thay cho S1DILEM không?

Về nguyên lý, điểm sao có thể được tạo bằng dây nối được thiết kế phù hợp. Tuy nhiên, sử dụng đúng cầu nối chính hãng Eaton giúp cấu hình gọn hơn, giảm số lượng đầu cos và hạn chế sai sót khi đấu dây trên contactor tương thích.

S1DILEM có thay thế rơ-le nhiệt hoặc thiết bị bảo vệ động cơ không?

Không. S1DILEM chỉ thực hiện chức năng cầu nối điểm sao. Hệ thống vẫn phải có thiết bị bảo vệ ngắn mạch, quá tải và các chức năng bảo vệ khác phù hợp với động cơ.

Cần lưu ý gì khi lắp cầu đấu điểm sao?

Cần ngắt nguồn hoàn toàn, xác nhận đúng model contactor, lắp đúng vị trí và kiểm tra độ chắc chắn của mối nối. Đồng thời phải thử liên động để bảo đảm contactor sao và contactor tam giác không thể đóng cùng lúc.
