Phụ kiện ghép nối liên tiếp (Connectors) Eaton Moeller 026634 - V0DILE

Phụ kiện ghép nối liên tiếp Eaton Moeller 026634 - V0DILE

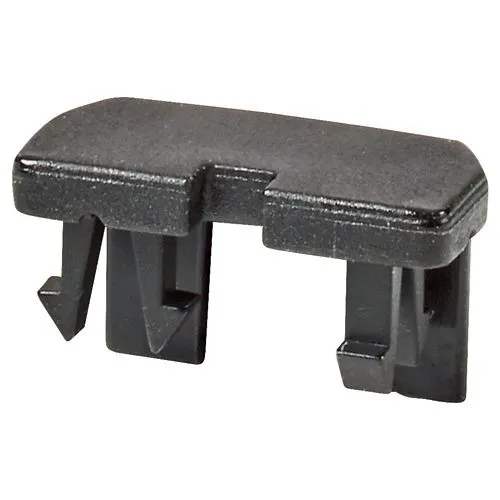

Phụ kiện ghép nối liên tiếp Eaton Moeller 026634 - V0DILE là chi tiết kết nối cơ khí được thiết kế để lắp ghép các contactor relay và relay thời gian tương thích thành một cụm thiết bị gọn gàng. Sản phẩm giúp các thiết bị thuộc dòng DILE và DILET được bố trí liền kề, ổn định hơn trong tủ điện điều khiển.

Đây là phụ kiện cơ khí thụ động, không mang chức năng đóng cắt điện và không cần cấp nguồn để hoạt động. Việc sử dụng đúng connector cơ khí V0DILE giúp kỹ thuật viên chuẩn hóa kết cấu lắp đặt, hạn chế dịch chuyển giữa các thiết bị và nâng cao tính chuyên nghiệp của cụm điều khiển.

Thông tin nhận diện và tương thích

Thông tin	Giá trị
Loại sản phẩm	Phụ kiện kết nối cơ khí
Mã catalogue	026634
Mã sản phẩm	V0DILE
Mã catalogue thay thế	XTMCXCN
Thiết bị tương thích	DILE và DILET
Chức năng	Ghép nối cơ khí contactor relay và relay thời gian trong tổ hợp
Khoảng cách giữa các relay sau khi ghép	0 mm
Kích thước rộng	17 mm
Kích thước cao	7 mm
Chiều dài/độ sâu	8 mm
Khối lượng	0,6 g
Nhiệt độ môi trường làm việc	Từ -25 °C đến 50 °C
Dữ liệu kiểm chứng thiết kế	Theo IEC/EN 61439
EAN	4015080266341

1. Giới thiệu và nguồn gốc thương hiệu Eaton Moeller

Eaton Moeller là dòng sản phẩm điều khiển và bảo vệ động cơ của Eaton, kế thừa nền tảng kỹ thuật lâu đời của thương hiệu Moeller. Danh mục này bao gồm contactor, contactor relay, relay thời gian, thiết bị bảo vệ động cơ và nhiều phụ kiện lắp ghép phục vụ hệ thống tự động hóa công nghiệp.

V0DILE 026634 thuộc nhóm phụ kiện dành cho các thiết bị điều khiển cỡ nhỏ trong Eaton Moeller series DILE. Sản phẩm được chế tạo theo hình dạng tương thích với thân thiết bị, nhờ đó có thể ghép các module thành cụm mà không phải sử dụng giá đỡ cơ khí tự chế.

Việc lựa chọn phụ kiện đúng mã của nhà sản xuất đặc biệt quan trọng đối với tủ điều khiển có mật độ thiết bị cao. Connector đúng chuẩn giúp duy trì vị trí tương đối giữa các module, thuận tiện cho quá trình đấu dây, kiểm tra và bảo trì sau này.

2. Ưu điểm và tính năng nổi bật của V0DILE

• Ghép nối cơ khí chuyên dụng cho contactor relay và relay thời gian thuộc các dòng Eaton DILE, DILET tương thích.
• Cho phép bố trí các module sát nhau, hỗ trợ tối ưu không gian trên thanh DIN và trong tủ điều khiển.
• Kết cấu nhỏ gọn, phù hợp với kích thước của nhóm contactor relay mini.
• Thao tác lắp ghép đơn giản, không cần cấp nguồn và không làm thay đổi sơ đồ điện của thiết bị.
• Giúp cụm thiết bị đồng bộ, hạn chế xê dịch trong quá trình lắp dây, vận chuyển hoặc bảo trì tủ điện.
• Phù hợp cho cả tủ điện chế tạo mới và nhu cầu bổ sung, thay thế phụ kiện trong hệ thống đang vận hành.
• Sản phẩm chính hãng Eaton giúp bảo đảm khả năng tương thích cơ khí tốt hơn so với các chi tiết ghép nối tự chế.

Lợi ích đối với thiết kế tủ điện

Trong tủ điện điều khiển, các contactor relay và relay thời gian thường phải làm việc theo một trình tự liên quan. Việc ghép chúng thành cụm bằng phụ kiện nối contactor Eaton giúp bố cục mạch điều khiển rõ ràng hơn, giảm khoảng trống không cần thiết và hỗ trợ kỹ thuật viên nhận biết nhóm chức năng khi kiểm tra hệ thống.

Connector cũng giúp đơn vị chế tạo tủ duy trì phương án lắp đặt thống nhất giữa các dự án. Đây là lợi thế đáng kể đối với dây chuyền sản xuất tủ điện hàng loạt, máy công nghiệp hoặc hệ thống cần thay thế thiết bị nhanh chóng.

3. Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng của phụ kiện Eaton V0DILE

Chức năng chính của Eaton V0DILE là tạo liên kết cơ khí giữa các contactor relay và relay thời gian tương thích khi chúng được lắp cạnh nhau. Phụ kiện giữ các thiết bị thành một tổ hợp đồng nhất, giúp hạn chế chuyển động tương đối giữa các module trong quá trình thi công và sử dụng.

V0DILE không phải là đầu nối dây dẫn, thanh nối tiếp điểm hay cầu đấu điện. Sản phẩm không truyền điện áp, không mang dòng tải và không thay thế dây đấu điều khiển. Các đầu cấp nguồn, cuộn hút và tiếp điểm của từng thiết bị vẫn phải được đấu dây theo đúng sơ đồ của Eaton.

Nguyên lý hoạt động

Connector được lắp vào vị trí ghép nối trên phần vỏ của hai thiết bị tương thích. Khi được gài đúng vị trí, các ngàm cơ khí của phụ kiện giữ thân hai module liền nhau, tạo thành một cụm chắc chắn mà không cần bổ sung khoảng cách trung gian.

Do hoạt động hoàn toàn bằng kết cấu cơ khí, sản phẩm không cần cuộn dây, nguồn điều khiển hoặc mạch điện tử. Sau khi lắp đặt, từng contactor relay hoặc relay thời gian vẫn vận hành độc lập theo tín hiệu điện của hệ thống.

Cần phân biệt connector V0DILE với bộ khóa liên động cơ khí chuyên dụng. V0DILE có nhiệm vụ ghép thân thiết bị thành cụm; sản phẩm không tự tạo chức năng ngăn hai contactor đóng đồng thời. Khi mạch đảo chiều hoặc mạch điều khiển yêu cầu khóa liên động, kỹ thuật viên phải lựa chọn đúng bộ liên động do Eaton quy định.

Ứng dụng tiêu biểu

• Ghép contactor relay DILE với relay thời gian DILET trong mạch điều khiển tuần tự.
• Lắp cụm relay trung gian và bộ định thời trong tủ điều khiển máy công nghiệp.
• Ứng dụng trong hệ thống khởi động, dừng trễ hoặc chuyển đổi trạng thái theo thời gian.
• Sử dụng trong tủ tự động hóa, tủ điều khiển băng tải, máy đóng gói và thiết bị sản xuất.
• Thay thế connector bị thiếu, hư hỏng hoặc thất lạc trong cụm thiết bị Eaton hiện hữu.

Lưu ý khi lựa chọn và lắp đặt

Trước khi đặt mua, cần kiểm tra đầy đủ mã thiết bị cần ghép và đối chiếu với danh mục tương thích DILE, DILET của Eaton. Không nên lựa chọn chỉ dựa trên hình dáng bên ngoài vì các dòng contactor khác nhau có thể sử dụng connector với kết cấu ngàm khác nhau.

Khi lắp đặt, cần ngắt nguồn tủ điện, xác nhận thiết bị đã được cố định đúng trên thanh DIN và gài phụ kiện theo đúng chiều. Không dùng lực quá mạnh, không khoan hoặc sửa đổi connector vì có thể làm hỏng ngàm giữ và ảnh hưởng đến độ ổn định của cụm thiết bị.

4. Cam kết và nơi mua hàng chính hãng

Để bảo đảm đúng mã hàng 026634, đúng cấu tạo ngàm và khả năng tương thích với thiết bị Eaton đang sử dụng, khách hàng nên lựa chọn sản phẩm có thông tin nhận diện rõ ràng, bao bì đầy đủ và nguồn cung minh bạch.

Khách hàng có nhu cầu mua phụ kiện ghép nối Eaton Moeller V0DILE chính hãng có thể liên hệ trực tiếp thietbicodien để được kiểm tra mã thiết bị tương thích, tư vấn lựa chọn phụ kiện và nhận báo giá theo số lượng thực tế.

thietbicodien cam kết hỗ trợ đối chiếu model trước khi giao hàng, cung cấp sản phẩm đúng mã đặt mua và tư vấn kỹ thuật phù hợp với ứng dụng trong tủ điện công nghiệp.

Câu hỏi thường gặp (FAQ)

V0DILE 026634 là phụ kiện điện hay phụ kiện cơ khí?

V0DILE là phụ kiện kết nối cơ khí. Sản phẩm dùng để ghép thân các thiết bị tương thích và không thực hiện chức năng truyền điện hay đóng cắt mạch.

Phụ kiện V0DILE sử dụng được với những dòng thiết bị nào?

Sản phẩm được Eaton chỉ định dùng với các thiết bị thuộc dòng DILE và DILET tương thích, bao gồm contactor relay và relay thời gian trong những tổ hợp điều khiển phù hợp.

V0DILE có thay thế dây đấu giữa hai relay không?

Không. Connector chỉ liên kết các thiết bị về mặt cơ khí. Cuộn hút, tiếp điểm và nguồn điều khiển của từng relay vẫn phải được đấu dây riêng theo sơ đồ điện của hệ thống.

V0DILE có phải bộ khóa liên động cơ khí không?

Không nên sử dụng V0DILE thay cho bộ khóa liên động. Phụ kiện này chủ yếu ghép các thiết bị thành một cụm; chức năng ngăn hai contactor đóng đồng thời cần một bộ liên động chuyên dụng đúng mã.

Connector V0DILE có cần cấp nguồn khi sử dụng không?

Không. Đây là chi tiết cơ khí thụ động nên không cần nguồn AC, nguồn DC hoặc tín hiệu điều khiển.

Có thể dùng V0DILE cho contactor Eaton DILM kích thước lớn không?

Không nên tự suy đoán khả năng tương thích. V0DILE được công bố cho dòng DILE và DILET; các dòng contactor khác có thể sử dụng phụ kiện ghép nối riêng với kích thước và mã hàng khác.

Cần kiểm tra gì trước khi mua V0DILE?

Người mua cần kiểm tra model đầy đủ của hai thiết bị cần ghép, vị trí lắp đặt, tình trạng ngàm trên thân thiết bị và số lượng connector cần dùng. Việc đối chiếu đúng mã giúp tránh mua nhầm phụ kiện có hình dáng tương tự.

V0DILE phù hợp với những loại tủ điện nào?

Sản phẩm phù hợp với tủ điều khiển máy, tủ tự động hóa, cụm relay thời gian, mạch điều khiển tuần tự và các hệ thống sử dụng contactor relay mini Eaton tương thích.
