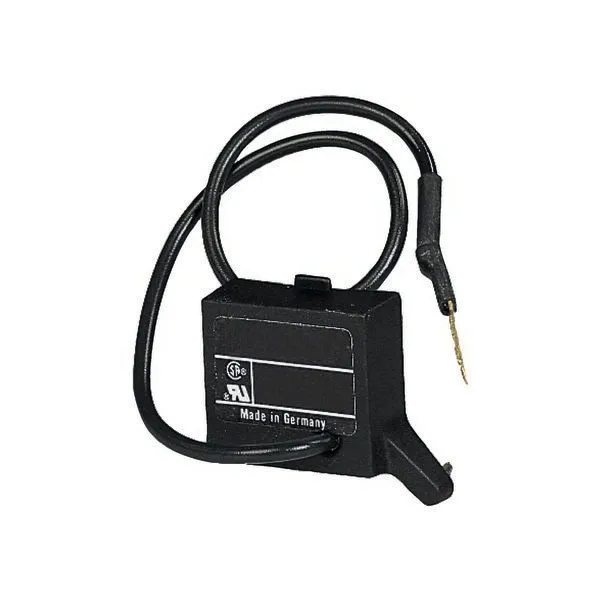

Mạch dập dùng Varistor Eaton Moeller 150681 - VGDILE130 (Điện áp ĐK: 48-130V)

Giới thiệu Mạch dập dùng Varistor Eaton Moeller 150681 - VGDILE130

Mạch dập dùng Varistor Eaton Moeller 150681 - VGDILE130 là phụ kiện chống xung điện áp được thiết kế cho contactor thuộc dòng DILE. Sản phẩm được mắc với cuộn hút contactor nhằm hạn chế điện áp quá độ phát sinh khi cuộn dây bị ngắt điện, qua đó góp phần bảo vệ tiếp điểm điều khiển và các thiết bị điện tử trong mạch.

Eaton Moeller là thương hiệu thiết bị đóng cắt và điều khiển công nghiệp có nguồn gốc từ Đức. Tiền thân của Moeller được thành lập tại Cologne vào năm 1899 và được Eaton mua lại vào năm 2008. Hiện nay, các sản phẩm thuộc dòng Eaton Moeller được sử dụng rộng rãi trong tủ điện điều khiển, hệ thống máy công nghiệp và các giải pháp quản lý năng lượng.

Với thiết kế đồng bộ cho dòng contactor DILE, VGDILE130 giúp kỹ sư lựa chọn đúng phụ kiện theo dải điện áp cuộn hút, giảm công đoạn đấu nối và nâng cao độ ổn định của hệ thống điều khiển.

Ưu điểm và tính năng nổi bật của VGDILE130

• Dập xung điện áp cảm ứng sinh ra khi cuộn hút contactor ngừng được cấp điện.
• Giúp giảm tác động của xung quá áp lên relay, công tắc, ngõ ra PLC và các linh kiện điện tử điều khiển.
• Được thiết kế chuyên dụng để sử dụng cùng contactor Eaton Moeller dòng DILE.
• Sử dụng phần tử varistor có khả năng đáp ứng với điện áp tăng cao theo cả hai chiều, phù hợp với mạch điều khiển xoay chiều.
• Kích thước nhỏ gọn, thuận tiện tích hợp trong tủ điều khiển có không gian hạn chế.
• Kiểu kết nối bằng vít giúp thiết bị được lắp chắc chắn và dễ kiểm tra trong quá trình bảo trì.
• Không yêu cầu nguồn nuôi riêng và hầu như không tiêu thụ công suất trong trạng thái làm việc bình thường.

Đặc tính kỹ thuật tiêu biểu

Đặc tính	Thông tin
Loại phụ kiện	Mạch dập xung điện áp dùng varistor
Chức năng phần tử	Điện trở phụ thuộc điện áp
Dải điện áp điều khiển phù hợp	48–130 V AC, 50/60 Hz
Loại điện áp	AC
Khả năng sử dụng với điện áp DC	Không
Dòng contactor tương thích	Eaton Moeller DILE
Kiểu kết nối	Kết nối bằng vít
Kích thước sâu × cao × rộng	16 × 29 × 33 mm
Khối lượng	Khoảng 0,01 kg
Nhiệt độ môi trường làm việc	Từ -25 °C đến 50 °C
Đèn chỉ thị trạng thái	Không tích hợp
Tiêu chuẩn và chứng nhận	IEC/EN 60947-4-1, UL 508, CSA-C22.2 No. 14-05, CE

Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng của mạch dập varistor

Khi contactor đang đóng, cuộn hút tích trữ năng lượng dưới dạng từ trường. Tại thời điểm ngắt nguồn điều khiển, từ trường trong cuộn dây suy giảm nhanh và tạo ra một điện áp cảm ứng ngược có biên độ cao. Xung điện áp này có thể gây hồ quang trên tiếp điểm điều khiển, tạo nhiễu điện từ hoặc làm suy giảm độ bền của ngõ ra bán dẫn.

Mạch chống xung cho cuộn hút contactor VGDILE130 có nhiệm vụ tạo đường hấp thụ năng lượng cho xung quá áp, giúp điện áp trên cuộn dây được giới hạn ở mức an toàn hơn.

Nguyên lý hoạt động của varistor

Varistor được mắc song song với cuộn hút contactor. Trong điều kiện điện áp điều khiển bình thường, phần tử có điện trở cao nên gần như không ảnh hưởng đến hoạt động của cuộn dây. Khi điện áp cảm ứng tăng vượt ngưỡng đáp ứng, điện trở của varistor giảm nhanh và cho phép dòng xung đi qua.

Năng lượng cảm ứng được varistor hấp thụ và chuyển thành nhiệt trong thời gian ngắn. Khi điện áp trở lại mức bình thường, varistor tự chuyển về trạng thái điện trở cao. Quá trình này diễn ra tự động sau mỗi lần đóng hoặc ngắt contactor mà không cần tín hiệu điều khiển riêng.

Ứng dụng tiêu biểu

• Tủ điều khiển động cơ sử dụng contactor Eaton Moeller DILE.
• Mạch điều khiển contactor bằng relay trung gian, công tắc hành trình hoặc bộ điều khiển nhiệt độ.
• Ngõ ra PLC điều khiển cuộn hút contactor thông qua relay hoặc module giao tiếp.
• Máy đóng gói, băng tải, hệ thống bơm, quạt và thiết bị tự động hóa công nghiệp.
• Tủ điện có nhiều tải cảm ứng, yêu cầu giảm nhiễu điện từ trên đường tín hiệu điều khiển.

Lưu ý khi lựa chọn và lắp đặt

Người dùng cần kiểm tra điện áp định mức của cuộn hút contactor trước khi lựa chọn. VGDILE130 chỉ phù hợp với cuộn hút xoay chiều nằm trong dải điện áp quy định; không nên sử dụng cho cuộn hút DC hoặc cho contactor ngoài phạm vi tương thích nếu chưa có xác nhận kỹ thuật.

Trước khi lắp đặt, phải ngắt và cách ly hoàn toàn nguồn điện của tủ điều khiển. Thiết bị cần được đấu song song với cuộn hút theo sơ đồ của Eaton, siết chắc các đầu nối và kiểm tra lại khả năng tương thích của contactor. Việc lắp đặt nên do nhân sự chuyên môn về điện công nghiệp thực hiện.

Cam kết sản phẩm chính hãng và nơi mua hàng

Khách hàng có nhu cầu mua mạch dập varistor Eaton VGDILE130 chính hãng có thể liên hệ thietbicodien để được tư vấn kiểm tra điện áp cuộn hút, khả năng tương thích với contactor DILE và lựa chọn đúng mã phụ kiện.

thietbicodien cam kết cung cấp sản phẩm đúng mã 150681, thông tin kỹ thuật minh bạch, nguồn gốc rõ ràng và hỗ trợ báo giá cho nhu cầu thay thế, bảo trì hoặc lắp mới trong tủ điện công nghiệp. Đội ngũ tư vấn sẽ hỗ trợ đối chiếu model contactor trước khi đặt hàng nhằm hạn chế tình trạng chọn sai dải điện áp.

Câu hỏi thường gặp (FAQ)

VGDILE130 dùng để làm gì?

VGDILE130 được dùng để hạn chế xung điện áp cảm ứng sinh ra khi ngắt cuộn hút contactor. Thiết bị giúp giảm hồ quang trên tiếp điểm điều khiển, giảm nhiễu điện từ và bảo vệ các phần tử đóng cắt trong mạch.

Mạch dập Eaton 150681 sử dụng cho điện áp nào?

Sản phẩm được thiết kế cho cuộn hút contactor sử dụng điện áp điều khiển xoay chiều trong dải từ 48 V đến 130 V, với tần số 50 Hz hoặc 60 Hz.

VGDILE130 có sử dụng được cho cuộn hút DC không?

Không. Đây là phiên bản dành cho điện áp AC. Với cuộn hút DC, người dùng cần chọn đúng loại mạch dập được Eaton quy định cho điện áp một chiều và model contactor tương ứng.

VGDILE130 có tương thích với mọi contactor Eaton không?

Không. Sản phẩm được Eaton thiết kế chuyên biệt cho dòng contactor DILE. Cần kiểm tra cả dòng contactor và điện áp cuộn hút trước khi lắp đặt.

Varistor được đấu nối như thế nào?

Varistor được mắc song song với hai đầu cuộn hút contactor để hấp thụ xung điện áp khi ngắt điện. Quá trình đấu nối phải thực hiện khi nguồn đã được cách ly hoàn toàn và tuân thủ sơ đồ lắp đặt của nhà sản xuất.

Mạch dập varistor có thay thế thiết bị chống sét lan truyền không?

Không. VGDILE130 chỉ xử lý xung điện áp phát sinh cục bộ từ cuộn hút contactor. Thiết bị không thay thế SPD, cầu chì, MCB hoặc các giải pháp bảo vệ nguồn điện của toàn bộ tủ điện.

Khi nào nên lắp mạch dập VGDILE130?

Nên lắp thiết bị khi cuộn hút contactor được điều khiển bởi relay, công tắc, ngõ ra PLC hoặc linh kiện điện tử nhạy cảm với xung điện áp. Mạch dập đặc biệt hữu ích trong hệ thống đóng ngắt contactor thường xuyên hoặc có yêu cầu hạn chế nhiễu điện từ.
