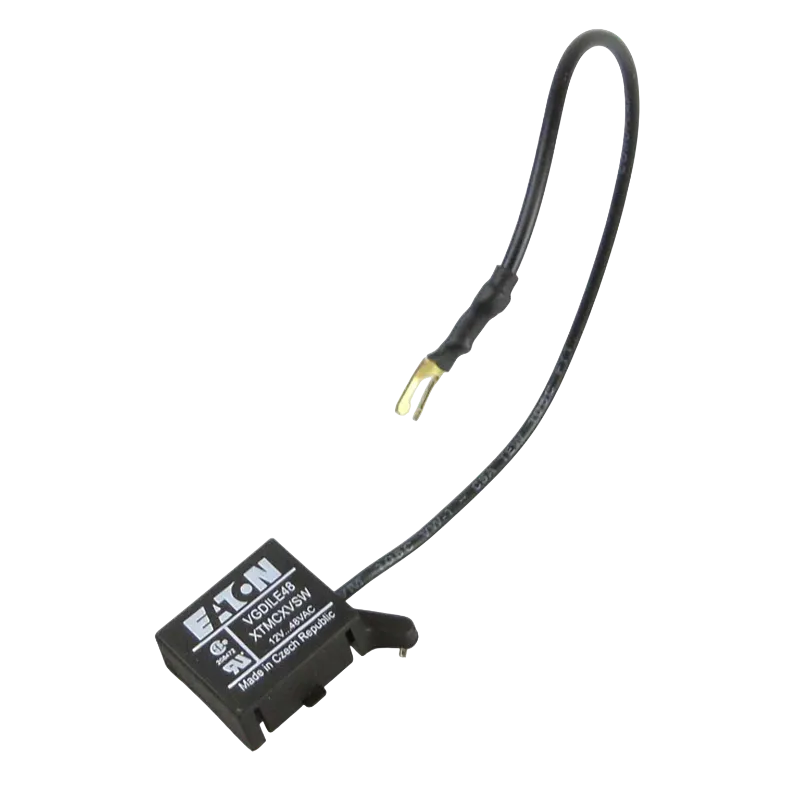

Mạch dập dùng Varistor Eaton Moeller 010320 - VGDILE48 (Điện áp ĐK: 24-48V)

Mạch dập dùng Varistor Eaton Moeller 010320 - VGDILE48 cho cuộn hút 24–48 V AC

Mạch dập dùng Varistor Eaton Moeller 010320 - VGDILE48 là phụ kiện chống xung điện áp được thiết kế để lắp cùng contactor và relay contactor thuộc dòng DILE. Sản phẩm sử dụng phần tử varistor nhằm hạn chế điện áp quá độ phát sinh khi đóng hoặc ngắt cuộn hút, qua đó hỗ trợ bảo vệ tiếp điểm điều khiển, PLC, relay trung gian và các thiết bị điện tử liên quan.

VGDILE48 có dải điện áp điều khiển 24–48 V AC, làm việc ở tần số 50/60 Hz và sử dụng kiểu đấu nối bằng vít. Đây là lựa chọn phù hợp cho các tủ điều khiển máy, tủ động lực và hệ thống tự động hóa sử dụng contactor Eaton Moeller DILE có điện áp cuộn hút tương ứng.

Giới thiệu thương hiệu Eaton Moeller

Eaton Moeller là dòng sản phẩm điều khiển và bảo vệ điện công nghiệp thuộc Eaton – tập đoàn quản lý năng lượng có lịch sử phát triển từ năm 1911. Eaton cung cấp nhiều giải pháp về đóng cắt, bảo vệ mạch điện, điều khiển động cơ và tự động hóa cho nhà máy, tòa nhà và cơ sở hạ tầng.

Thương hiệu Moeller có nguồn gốc từ lĩnh vực thiết bị đóng cắt công nghiệp tại Đức. Eaton mua lại Moeller Group vào năm 2008 và tiếp tục phát triển các dòng contactor, relay, thiết bị bảo vệ động cơ cùng phụ kiện dưới hệ sinh thái Eaton Moeller series. Vì vậy, VGDILE48 được thiết kế để phối hợp đồng bộ với các thiết bị DILE tương thích của hãng.

Ưu điểm và tính năng nổi bật của VGDILE48

Thông số và đặc tính kỹ thuật tiêu biểu

Đặc tính	Giá trị
Loại phụ kiện	Mạch dập xung điện áp dùng varistor
Chức năng phần tử	Điện trở phụ thuộc điện áp
Điện áp điều khiển định mức	24–48 V AC
Tần số hoạt động	50/60 Hz
Loại điện áp sử dụng	AC
Thiết bị tương thích	Contactor và relay contactor Eaton Moeller dòng DILE tương thích
Kiểu đấu nối	Đầu nối vít
Nhiệt độ môi trường làm việc	-25 đến +50 °C
Kích thước dài/sâu	16 mm
Chiều rộng	33 mm
Chiều cao	29 mm
Khối lượng	0,01 kg
Tiêu chuẩn và chứng nhận công bố	IEC/EN 60947-4-1, UL 508, CSA-C22.2 No. 14-05, CE, UL và CSA

Hạn chế xung điện áp khi ngắt cuộn hút

Khi cuộn hút contactor bị ngắt điện, năng lượng tích trữ trong cuộn dây có thể tạo ra một xung điện áp ngược có biên độ cao. Mạch dập xung điện áp 24–48 V AC giúp giới hạn xung này, giảm nguy cơ phóng điện và cháy mòn tại tiếp điểm của relay, nút nhấn hoặc thiết bị điều khiển.

Hỗ trợ bảo vệ ngõ ra PLC và relay trung gian

Trong các hệ thống tự động hóa, cuộn hút contactor thường được điều khiển thông qua PLC, module ngõ ra hoặc relay trung gian. Việc lắp varistor bảo vệ cuộn hút contactor giúp giảm ứng suất điện áp lên mạch điều khiển và hạn chế các sự cố do điện áp quá độ gây ra.

Giảm nhiễu điện từ trong tủ điều khiển

Xung điện áp phát sinh từ cuộn dây có thể truyền nhiễu sang dây tín hiệu, bộ điều khiển hoặc thiết bị đo lường lắp gần đó. VGDILE48 giúp triệt giảm nguồn nhiễu ngay tại cuộn hút, góp phần nâng cao độ ổn định của hệ thống điều khiển công nghiệp.

Thiết kế đồng bộ với dòng DILE

Sản phẩm có kết cấu nhỏ gọn và được Eaton thiết kế làm phụ kiện cho dòng DILE. Kiểu kết nối bằng vít giúp việc đấu dây chắc chắn, thuận tiện cho lắp mới hoặc bổ sung mạch dập trong tủ điện hiện hữu.

Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng của mạch dập VGDILE48

Chức năng chính của mạch dập Eaton 010320 là hấp thụ và giới hạn điện áp quá độ xuất hiện trên hai đầu cuộn hút contactor khi nguồn điều khiển bị ngắt. Sản phẩm không thay thế cầu chì, MCB, thiết bị bảo vệ quá dòng hoặc thiết bị chống sét lan truyền của hệ thống.

Nguyên lý hoạt động của varistor

VGDILE48 được đấu song song với cuộn hút của contactor DILE tương thích. Trong điều kiện điện áp điều khiển bình thường, varistor có điện trở lớn và gần như không ảnh hưởng đến hoạt động của cuộn hút.

Khi contactor nhả và xuất hiện xung điện áp vượt ngưỡng, điện trở của varistor giảm nhanh. Dòng xung được dẫn qua phần tử varistor, năng lượng quá độ được tiêu tán dưới dạng nhiệt và điện áp trên cuộn hút được giới hạn ở mức thấp hơn. Sau khi xung điện áp kết thúc, varistor trở về trạng thái điện trở cao.

Nhờ cơ chế này, mạch chống xung cuộn contactor giúp giảm hồ quang trên tiếp điểm điều khiển, hạn chế nhiễu điện từ và hỗ trợ kéo dài tuổi thọ cho các phần tử đóng cắt trong mạch điều khiển.

Cách lắp đặt cơ bản

VGDILE48 được kết nối song song giữa hai đầu cuộn hút, thường là các cực A1 và A2 của contactor. Trước khi lắp đặt, cần xác nhận cuộn hút thuộc dòng DILE tương thích và sử dụng nguồn điều khiển AC trong dải 24–48 V, 50/60 Hz.

Việc đấu nối phải được thực hiện khi hệ thống đã cách ly hoàn toàn khỏi nguồn điện. Kỹ thuật viên cần tuân thủ sơ đồ đấu dây, hướng dẫn lắp đặt của Eaton và quy định an toàn điện tại công trình. Không sử dụng VGDILE48 cho cuộn hút DC hoặc điện áp ngoài phạm vi công bố.

Ứng dụng thực tế

• Tủ điều khiển động cơ, bơm, quạt, máy nén và băng tải.
• Tủ điều khiển máy sản xuất sử dụng contactor Eaton Moeller DILE.
• Mạch đóng cắt cuộn hút contactor bằng PLC hoặc module ngõ ra.
• Mạch điều khiển sử dụng relay trung gian, công tắc hành trình hoặc cảm biến.
• Hệ thống cần giảm nhiễu do thao tác đóng cắt tải cảm ứng.
• Tủ điện cần bổ sung phụ kiện bảo vệ tiếp điểm điều khiển và thiết bị điện tử.

Cam kết và nơi mua Mạch dập Eaton Moeller VGDILE48

Khi lựa chọn VGDILE48 chính hãng, khách hàng cần kiểm tra đúng mã hàng 010320, đúng dải điện áp điều khiển 24–48 V AC và khả năng tương thích với contactor DILE đang sử dụng. Việc chọn đúng phụ kiện giúp mạch dập hoạt động hiệu quả, tránh lắp nhầm điện áp hoặc sai dòng thiết bị.

thietbicodien cung cấp thiết bị điện công nghiệp Eaton Moeller, hỗ trợ kiểm tra mã hàng, đối chiếu ứng dụng và tư vấn lựa chọn phụ kiện phù hợp với cuộn hút contactor. Để nhận báo giá và đặt mua mạch dập Varistor Eaton Moeller 010320 - VGDILE48 chính hãng, hãy liên hệ trực tiếp tại thietbicodien.

Câu hỏi thường gặp (FAQ)

VGDILE48 là thiết bị gì?

VGDILE48 là mạch dập xung sử dụng varistor, được lắp với contactor hoặc relay contactor Eaton Moeller dòng DILE nhằm hạn chế điện áp quá độ phát sinh khi ngắt cuộn hút.

Điện áp điều khiển của Eaton 010320 VGDILE48 là bao nhiêu?

Sản phẩm được Eaton công bố cho điện áp điều khiển từ 24 đến 48 V AC, hoạt động ở tần số 50 hoặc 60 Hz.

VGDILE48 có sử dụng được cho cuộn hút 24 V DC hoặc 48 V DC không?

Không. Model này được chỉ định cho nguồn điều khiển AC. Với cuộn hút DC, cần lựa chọn loại mạch dập và mã phụ kiện phù hợp theo tài liệu của contactor đang sử dụng.

Mạch dập varistor được đấu nối như thế nào?

Mạch dập thường được đấu song song với hai đầu cuộn hút A1 và A2 của contactor DILE tương thích. Người lắp đặt phải ngắt nguồn và kiểm tra sơ đồ đấu nối của Eaton trước khi thực hiện.

Varistor VGDILE48 có phân cực khi đấu dây không?

Varistor dùng cho mạch AC không có cực âm và cực dương như diode. Tuy nhiên, sản phẩm vẫn phải được lắp đúng vị trí và đúng sơ đồ dành cho contactor DILE.

Lắp VGDILE48 mang lại lợi ích gì?

Sản phẩm giúp hạn chế xung điện áp ngược, giảm hồ quang trên tiếp điểm điều khiển, giảm nhiễu điện từ và hỗ trợ bảo vệ PLC, relay trung gian cùng các thiết bị điện tử liên quan.

VGDILE48 có thay thế được thiết bị chống sét lan truyền không?

Không. VGDILE48 được dùng để dập xung phát sinh tại cuộn hút contactor. Sản phẩm không thay thế SPD, MCB, cầu chì hoặc các thiết bị bảo vệ nguồn của tủ điện.

Cần kiểm tra gì trước khi mua Eaton VGDILE48?

Cần đối chiếu mã 010320, điện áp cuộn hút 24–48 V AC, tần số 50/60 Hz và dòng contactor Eaton Moeller DILE đang sử dụng. Không nên lựa chọn chỉ dựa vào hình dạng bên ngoài của phụ kiện.
