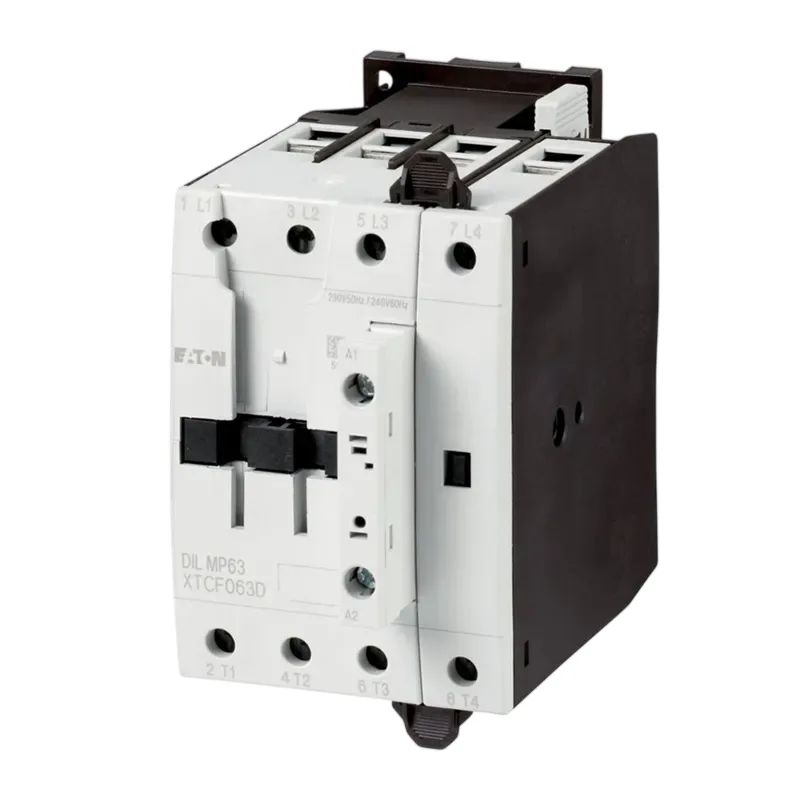

Khởi động từ (Contactor) Eaton Moeller 109848 - DILMP63(110V50HZ, 120V60HZ) 4P, 63A, 18.5kW

Khởi động từ Eaton Moeller 109848 DILMP63(110V50HZ, 120V60HZ) 4P, 63A

Khởi động từ Eaton Moeller 109848 model DILMP63(110V50HZ, 120V60HZ) là contactor 4 cực thuộc dòng DILMP, dùng để đóng cắt tải điện công nghiệp và điều khiển mạch động lực trong tủ điện. Sản phẩm mang thương hiệu Eaton Moeller, xuất xứ Romania, phù hợp cho các hệ thống cần contactor 4P, cuộn hút AC 110V 50Hz hoặc 120V 60Hz.

Với thiết kế 4 tiếp điểm chính thường mở, dòng định mức AC-1 63A và khả năng ứng dụng cho tải động cơ AC-3 tại 400V, model này thường được lựa chọn trong tủ điều khiển động cơ, tải gia nhiệt, hệ thống phân phối phụ và các dây chuyền sản xuất cần đóng cắt ổn định.

Hạng mục	Thông tin
Tên sản phẩm	Khởi động từ Eaton Moeller 109848 - DILMP63(110V50HZ, 120V60HZ)
Mã hàng	109848
Model	DILMP63(110V50HZ, 120V60HZ)
Thương hiệu	Eaton Moeller
Xuất xứ	Romania
Loại thiết bị	Contactor 4 cực, vận hành bằng cuộn hút AC
Số cực chính	4P, 4 tiếp điểm chính thường mở
Dòng định mức AC-1	63A tại 400V
Dòng định mức AC-3 tại 400V	40A
Công suất động cơ AC-3 tại 400V	18.5kW
Điện áp cuộn hút	110V AC 50Hz / 120V AC 60Hz
Kiểu đấu nối	Cọc vít
Tiêu chuẩn tham chiếu	IEC/EN 60947-4-1, UL, CSA, CE

Ưu điểm và tính năng nổi bật

Contactor Eaton Moeller DILMP63 được thiết kế cho các ứng dụng đóng cắt công nghiệp cần độ ổn định cao, đặc biệt là những hệ thống sử dụng mạch điều khiển 110V AC 50Hz hoặc 120V AC 60Hz.

• Thiết kế 4 cực cho phép đóng cắt đồng thời nhiều nhánh nguồn hoặc tải 4 dây trong tủ điện công nghiệp.
• Cuộn hút AC 110V/120V phù hợp với nhiều hệ điều khiển tiêu chuẩn trong nhà máy, dây chuyền sản xuất và hệ thống máy móc nhập khẩu.
• Dòng AC-1 63A đáp ứng tốt các tải không cảm hoặc tải cảm nhẹ như điện trở gia nhiệt, chiếu sáng công suất lớn và tải phân phối phụ.
• Ứng dụng động cơ 18.5kW ở cấp điện áp 400V AC-3, phù hợp cho tủ điều khiển động cơ công nghiệp khi phối hợp đúng thiết bị bảo vệ.
• Đấu nối bằng cọc vít giúp lắp đặt chắc chắn, dễ kiểm tra và thuận tiện khi bảo trì trong tủ điện.
• Thương hiệu Eaton Moeller được sử dụng rộng rãi trong thiết bị đóng cắt, điều khiển và bảo vệ điện công nghiệp.

Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng chính của DILMP63(110V50HZ, 120V60HZ)

Khởi động từ 4P Eaton Moeller 109848 có nhiệm vụ nhận tín hiệu từ mạch điều khiển, kích hoạt cuộn hút điện từ và đóng các tiếp điểm chính để cấp điện cho tải. Khi tín hiệu điều khiển bị ngắt, cuộn hút mất từ lực, cơ cấu lò xo đưa tiếp điểm trở về trạng thái mở và ngắt nguồn cấp cho tải.

Trong thực tế, sản phẩm thường được phối hợp với CB, MCCB, cầu chì, rơ le nhiệt hoặc thiết bị bảo vệ phù hợp để tạo thành mạch điều khiển an toàn cho động cơ, tải điện trở, hệ thống gia nhiệt, quạt, bơm hoặc tủ phân phối phụ.

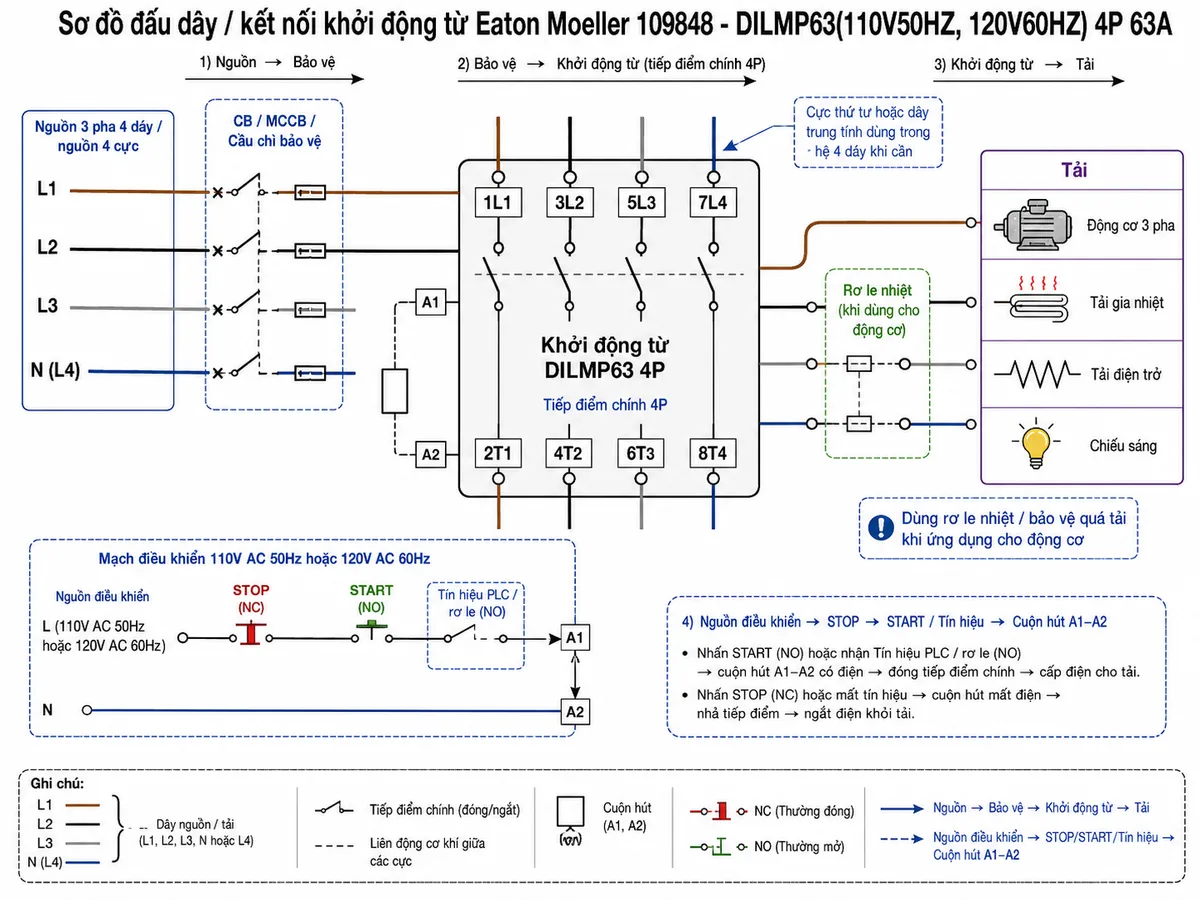

Nguyên lý hoạt động bằng lời

Khi người vận hành nhấn START hoặc PLC xuất tín hiệu điều khiển, điện áp 110V AC 50Hz hoặc 120V AC 60Hz được đưa vào cuộn hút A1-A2. Cuộn hút tạo từ trường kéo lõi từ, làm cụm tiếp điểm chính của contactor 4P Eaton đóng lại. Khi đó, nguồn động lực đi qua các tiếp điểm chính và cấp điện cho tải.

Khi nhấn STOP, thiết bị bảo vệ tác động hoặc mạch điều khiển bị ngắt, cuộn hút mất điện. Lò xo hồi vị đưa cơ cấu tiếp điểm về trạng thái ban đầu, các tiếp điểm chính mở ra và tải được tách khỏi nguồn. Cơ chế này giúp hệ thống điều khiển đóng cắt tải từ xa, an toàn hơn so với thao tác trực tiếp trên mạch công suất.

Ứng dụng tiêu biểu

DILMP63(110V50HZ, 120V60HZ) phù hợp cho tủ điều khiển động cơ, tủ phân phối điện, hệ thống gia nhiệt, dây chuyền sản xuất, hệ thống bơm, quạt, HVAC và các máy móc công nghiệp cần đóng cắt tải bằng tín hiệu điều khiển. Khi chọn dùng cho động cơ, cần kiểm tra dòng làm việc thực tế, chế độ tải, số lần đóng cắt và phối hợp với thiết bị bảo vệ phù hợp.

Cam kết và nơi mua hàng

Để mua đúng khởi động từ Eaton Moeller 109848 chính hãng, đúng model DILMP63(110V50HZ, 120V60HZ) và được tư vấn lựa chọn theo tải thực tế, quý khách nên đặt hàng tại thietbicodien. Chúng tôi hỗ trợ tư vấn kỹ thuật, báo giá nhanh, cung cấp sản phẩm đúng thông tin và đồng hành trong quá trình lựa chọn thiết bị cho tủ điện công nghiệp.

Câu hỏi thường gặp (FAQ)

Khởi động từ Eaton Moeller 109848 dùng điện áp cuộn hút bao nhiêu?

Model DILMP63(110V50HZ, 120V60HZ) sử dụng cuộn hút AC 110V 50Hz hoặc AC 120V 60Hz, phù hợp với các mạch điều khiển công nghiệp dùng cấp điện áp này.

DILMP63(110V50HZ, 120V60HZ) có bao nhiêu cực?

Sản phẩm là contactor 4 cực, có 4 tiếp điểm chính thường mở để đóng cắt đồng thời bốn đường mạch động lực.

Contactor Eaton Moeller 109848 phù hợp cho tải nào?

Thiết bị phù hợp với tải điện công nghiệp như động cơ, tải gia nhiệt, tải điện trở, hệ thống chiếu sáng công suất lớn, quạt, bơm và các mạch cần đóng cắt bằng tín hiệu điều khiển.

DILMP63 63A có dùng cho động cơ 18.5kW được không?

Model này có thông số động cơ AC-3 tại 400V là 18.5kW. Tuy nhiên khi lắp đặt thực tế, cần kiểm tra dòng định mức động cơ, điều kiện vận hành và phối hợp thêm rơ le nhiệt hoặc thiết bị bảo vệ phù hợp.

Khởi động từ Eaton Moeller 109848 có tiếp điểm phụ tích hợp sẵn không?

Theo dữ liệu kỹ thuật của model này, thiết bị không tích hợp sẵn tiếp điểm phụ NO hoặc NC. Nếu cần mạch tự giữ, phản hồi trạng thái hoặc liên động, có thể chọn thêm khối tiếp điểm phụ tương thích.

Sản phẩm này đấu nối bằng kiểu gì?

DILMP63(110V50HZ, 120V60HZ) sử dụng kiểu đấu nối cọc vít, phù hợp cho lắp đặt trong tủ điện công nghiệp, giúp siết dây chắc chắn và thuận tiện bảo trì.

Nên mua Eaton Moeller DILMP63(110V50HZ, 120V60HZ) ở đâu?

Quý khách có thể mua contactor Eaton Moeller chính hãng tại thietbicodien để được tư vấn đúng model, đúng điện áp cuộn hút và lựa chọn thiết bị bảo vệ phù hợp với tải sử dụng.
