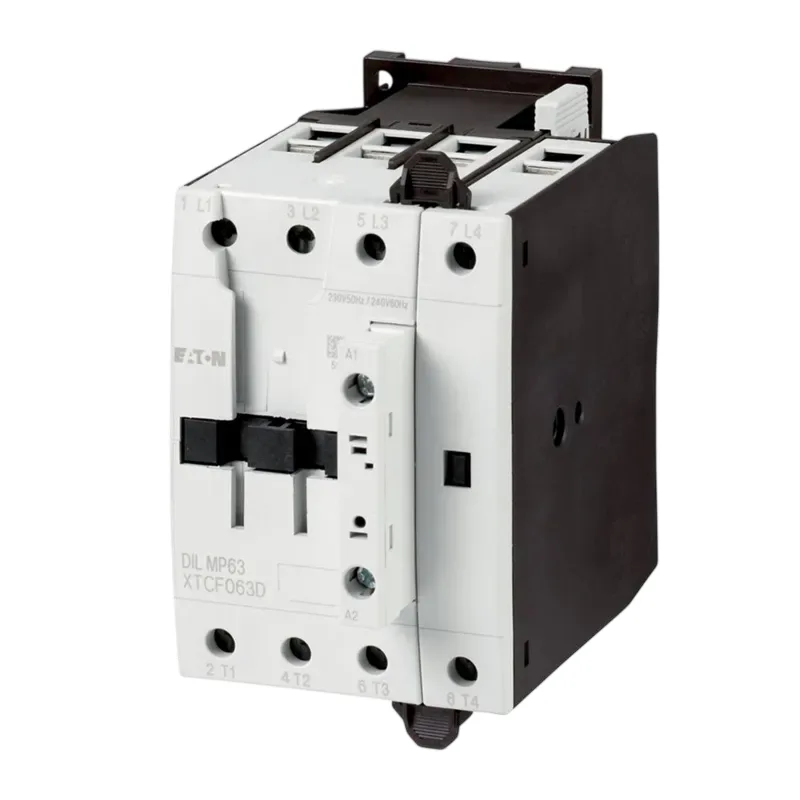

Khởi động từ (Contactor) Eaton Moeller 109856 - DILMP63(240V50HZ) 4P, 63A, 18.5kW

Khởi động từ Eaton Moeller 109856 - DILMP63(240V50HZ) 4P, 63A, 18.5kW

Khởi động từ Eaton Moeller 109856 - DILMP63(240V50HZ) là contactor công nghiệp 4 cực thuộc dòng DILMP, được thiết kế cho các mạch đóng cắt tải điện 4P, tải AC-1 và điều khiển động cơ theo cấp AC-3. Sản phẩm sử dụng cuộn hút 240V AC 50Hz, phù hợp lắp đặt trong tủ điện điều khiển, tủ động lực, hệ thống gia nhiệt, chiếu sáng công nghiệp và các ứng dụng cần đóng cắt đồng thời nhiều cực.

Eaton Moeller là thương hiệu thiết bị điện công nghiệp thuộc Eaton, nổi bật trong các giải pháp đóng cắt hạ thế, điều khiển động cơ và bảo vệ hệ thống điện. Với xuất xứ Romania, model DILMP63(240V50HZ) là lựa chọn phù hợp cho khách hàng cần contactor 4P có độ bền cơ khí cao, đấu nối vít chắc chắn và khả năng làm việc ổn định trong môi trường công nghiệp.

Hạng mục	Thông tin
Tên sản phẩm	Khởi động từ Eaton Moeller 109856 - DILMP63(240V50HZ)
Mã hàng / Model	DILMP63(240V50HZ)
Catalog Number	109856
Thương hiệu	Eaton Moeller
Xuất xứ	Romania
Loại thiết bị	Contactor 4 cực
Số tiếp điểm chính	4 tiếp điểm thường mở
Tiếp điểm phụ tích hợp	Không tích hợp sẵn
Điện áp cuộn hút	240V AC 50Hz
Dòng định mức AC-1 tại 400V	63A
Dòng định mức AC-3 tại 400V	40A
Công suất động cơ AC-3 tại 380/400V	18.5kW
Điện áp làm việc định mức	690V AC
Điện áp xung chịu đựng định mức	8kV AC
Kiểu đấu nối	Đầu nối vít
Độ bền cơ khí	10.000.000 lần thao tác
Nhiệt độ làm việc dạng hở	-25°C đến +60°C
Nhiệt độ làm việc trong tủ kín	-25°C đến +40°C
Kích thước	132 x 115 x 74 mm
Khối lượng	1.04 kg
Tiêu chuẩn / chứng nhận	IEC/EN 60947, UL, CSA, CE, VDE 0660

Ưu điểm / tính năng nổi bật

Contactor Eaton Moeller DILMP63 được tối ưu cho các mạch đóng cắt công suất trong tủ điện công nghiệp, đặc biệt là các ứng dụng cần ngắt đồng thời nhiều cực hoặc điều khiển tải AC ổn định.

• Thiết kế contactor 4P 63A phù hợp cho hệ thống 3 pha 4 dây, tải gia nhiệt, tải điện trở, chiếu sáng công nghiệp và một số mạch động lực yêu cầu đóng cắt nhiều cực.
• Cuộn hút 240V 50Hz giúp thiết bị tương thích với các mạch điều khiển AC phổ biến trong nhà máy, xưởng sản xuất và tủ phân phối.
• Đầu nối vít chắc chắn, thuận tiện khi lắp đặt trong tủ điện, đảm bảo tiếp xúc điện ổn định nếu thi công đúng tiết diện dây và lực siết khuyến nghị.
• Khả năng đóng cắt theo nhóm tải AC-1 và AC-3 giúp model này linh hoạt cho cả tải điện trở lẫn điều khiển động cơ trong phạm vi định mức phù hợp.
• Độ bền cơ khí cao, phù hợp cho các hệ thống vận hành lặp lại nhiều lần như bơm, quạt, máy nén, gia nhiệt, dây chuyền sản xuất và tủ điều khiển tự động.
• Có thể kết hợp với CB, MCCB, cầu chì, rơ le nhiệt và phụ kiện tiếp điểm phụ phù hợp để hoàn thiện mạch bảo vệ, phản hồi trạng thái hoặc liên động điều khiển.

Chức năng & nguyên lý hoạt động / ứng dụng

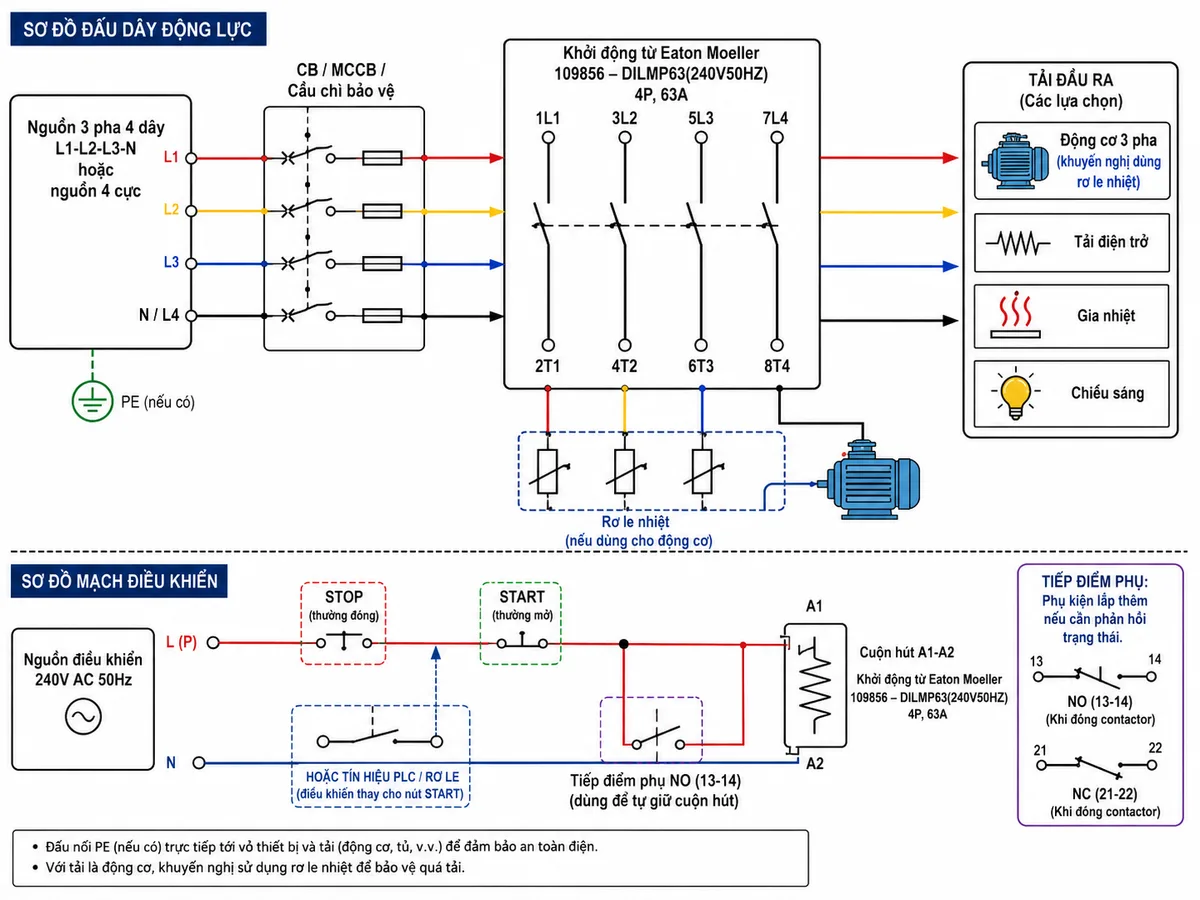

Sơ đồ đấu dây / kết nối

Trong hệ thống thực tế, DILMP63(240V50HZ) thường được lắp sau thiết bị bảo vệ như CB, MCCB hoặc cầu chì. Nguồn động lực đi vào các cực phía trên của contactor, sau đó đi ra các cực phía dưới để cấp cho tải. Mạch điều khiển cấp điện cho cuộn hút A1-A2 thông qua nút nhấn, công tắc điều khiển, rơ le trung gian hoặc tín hiệu từ PLC tùy thiết kế tủ điện.

Nguyên lý hoạt động

Khi mạch điều khiển cấp điện áp 240V AC 50Hz vào cuộn hút A1-A2, từ trường sinh ra sẽ hút lõi từ, làm cơ cấu truyền động kéo các tiếp điểm chính đóng lại. Khi tiếp điểm chính đóng, nguồn động lực được truyền qua contactor để cấp điện cho tải. Khi mất tín hiệu điều khiển hoặc nhấn STOP, cuộn hút mất điện, lò xo hồi vị đưa lõi từ về trạng thái ban đầu và các tiếp điểm chính mở ra để ngắt tải.

Ứng dụng thực tế

Khởi động từ 4P Eaton Moeller 63A phù hợp với các hệ thống tủ điện cần đóng cắt tải công suất lớn, đặc biệt trong môi trường công nghiệp có yêu cầu độ ổn định cao. Thiết bị có thể dùng cho mạch gia nhiệt, hệ thống đèn công suất, tải điện trở, tủ điều khiển động cơ, bơm, quạt, máy nén hoặc các nhánh nguồn cần đóng cắt đồng thời nhiều cực.

Khi sử dụng cho động cơ, người thiết kế nên phối hợp contactor với rơ le nhiệt, MCCB hoặc cầu chì phù hợp để bảo vệ quá tải, ngắn mạch và tăng độ an toàn cho hệ thống. Với mạch điều khiển tự động, có thể lắp thêm tiếp điểm phụ tương thích để phản hồi trạng thái ON/OFF về PLC, rơ le trung gian hoặc mạch liên động.

Cam kết & nơi mua hàng

Để mua đúng Khởi động từ Eaton Moeller 109856 - DILMP63(240V50HZ) chính hãng, khách hàng nên chọn đơn vị cung cấp có khả năng tư vấn đúng model, đúng điện áp cuộn hút và đúng ứng dụng tải. Tại thietbicodien, quý khách có thể đặt mua sản phẩm Eaton Moeller chính hãng, được hỗ trợ báo giá, tư vấn kỹ thuật và lựa chọn thiết bị bảo vệ đi kèm phù hợp cho tủ điện công nghiệp.

thietbicodien cam kết hỗ trợ khách hàng chọn đúng mã hàng, đúng thông số vận hành và đúng nhu cầu lắp đặt, giúp hạn chế rủi ro chọn sai điện áp cuộn hút, sai dòng tải hoặc sai loại contactor cho hệ thống thực tế.

Câu hỏi thường gặp (FAQ)

DILMP63(240V50HZ) là khởi động từ mấy cực?

DILMP63(240V50HZ) là contactor 4 cực, có 4 tiếp điểm chính thường mở, phù hợp cho các mạch cần đóng cắt đồng thời nhiều cực trong tủ điện công nghiệp.

Khởi động từ Eaton Moeller 109856 dùng cuộn hút điện áp bao nhiêu?

Model này sử dụng cuộn hút 240V AC 50Hz. Khi đặt hàng hoặc thay thế, cần kiểm tra kỹ điện áp mạch điều khiển để tránh chọn nhầm sang phiên bản cuộn hút khác.

Contactor Eaton Moeller DILMP63 có dùng cho động cơ 18.5kW được không?

Sản phẩm có công suất làm việc AC-3 tại 380/400V là 18.5kW, phù hợp cho ứng dụng điều khiển động cơ trong phạm vi định mức. Khi lắp đặt, nên phối hợp thêm rơ le nhiệt và thiết bị bảo vệ ngắn mạch phù hợp.

DILMP63(240V50HZ) có sẵn tiếp điểm phụ không?

Phiên bản này không tích hợp sẵn tiếp điểm phụ. Nếu hệ thống cần mạch tự giữ, liên động hoặc phản hồi trạng thái về PLC, người dùng có thể chọn thêm phụ kiện tiếp điểm phụ tương thích theo thiết kế tủ điện.

Khởi động từ Eaton Moeller 109856 phù hợp với tải nào?

Khởi động từ Eaton Moeller 109856 phù hợp cho tải AC-1 như điện trở, gia nhiệt, chiếu sáng công nghiệp và cũng có thể dùng cho tải AC-3 như động cơ không đồng bộ trong giới hạn định mức của thiết bị.

Khi lắp DILMP63(240V50HZ), có cần thiết bị bảo vệ đi kèm không?

Có. Contactor là thiết bị đóng cắt, không thay thế hoàn toàn chức năng bảo vệ quá tải hoặc ngắn mạch. Hệ thống nên kết hợp CB, MCCB, cầu chì hoặc rơ le nhiệt phù hợp với tải thực tế.

Mua Eaton Moeller DILMP63(240V50HZ) chính hãng ở đâu?

Khách hàng có thể mua Eaton Moeller DILMP63(240V50HZ) chính hãng tại thietbicodien để được tư vấn đúng model, đúng điện áp cuộn hút và giải pháp lắp đặt phù hợp cho hệ thống điện công nghiệp.
