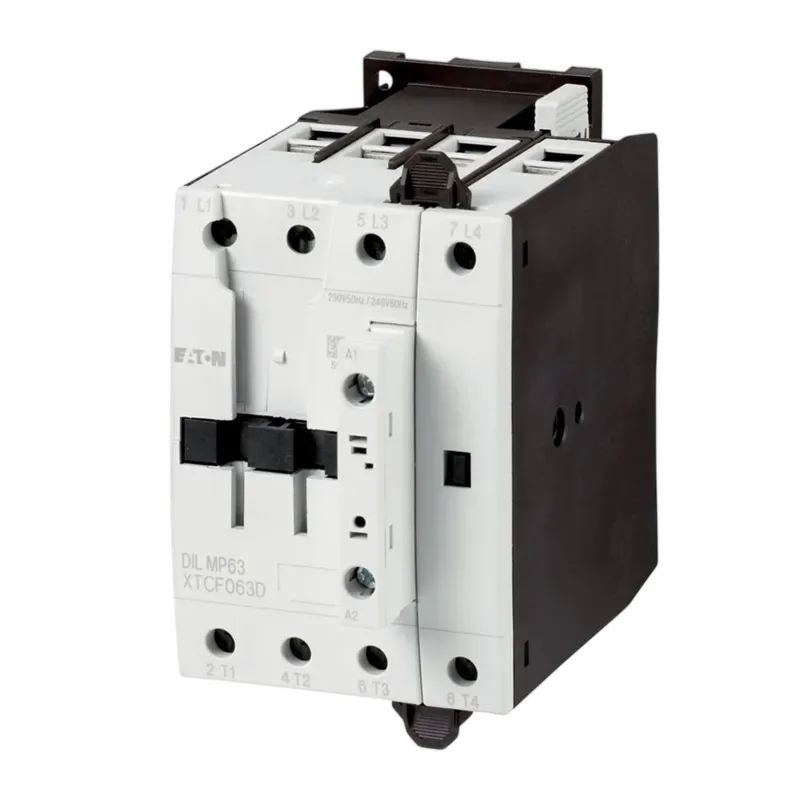

Khởi động từ (Contactor) Eaton Moeller 109857 - DILMP63(24V50/60HZ) 4P, 63A, 18.5kW

Khởi động từ Eaton Moeller 109857 DILMP63(24V50/60HZ) 4P 63A 18.5kW

Khởi động từ Eaton Moeller 109857 - DILMP63(24V50/60HZ) là contactor 4 cực thuộc dòng Eaton Moeller DILMP, dùng để đóng cắt tải điện công nghiệp như động cơ 3 pha, tải điện trở, gia nhiệt, chiếu sáng hoặc các tải 4 cực cần điều khiển qua mạch cuộn hút. Sản phẩm có cuộn hút 24V AC 50/60Hz, dòng làm việc AC-1 63A và phù hợp cho động cơ 18.5kW tại 380/400V theo cấp sử dụng AC-3.

Eaton Moeller là thương hiệu thiết bị đóng cắt và điều khiển công nghiệp thuộc Eaton, tập đoàn quản lý năng lượng toàn cầu. Dòng contactor DILMP được thiết kế cho tủ điện điều khiển, hệ thống phân phối hạ áp và các ứng dụng cần độ tin cậy khi đóng cắt tải thường xuyên.

Thông số kỹ thuật chính

Hạng mục	Thông tin
Tên sản phẩm	Khởi động từ Eaton Moeller 109857 - DILMP63(24V50/60HZ)
Mã hàng / Model	DILMP63(24V50/60HZ)
Catalog No.	109857
Dòng sản phẩm	Eaton Moeller DILMP Contactor
Số cực	4P
Tiếp điểm chính	4 tiếp điểm thường mở
Điện áp cuộn hút	24V AC 50/60Hz
Kiểu vận hành cuộn hút	AC operation
Dòng định mức AC-1 tại 40°C	63A
Dòng làm việc AC-3 tại 380/400V	40A
Công suất động cơ AC-3 tại 380/400V	18.5kW
Điện áp cách điện định mức Ui	690V AC
Điện áp làm việc định mức Ue	690V AC
Kiểu đấu nối	Đầu vít
Cấp bảo vệ thiết bị	IP00
Tiêu chuẩn / chứng nhận	IEC/EN 60947, VDE 0660, UL, CSA, CE
Xuất xứ	Romania

Ưu điểm / tính năng nổi bật

• Contactor 4P 63A phù hợp cho các hệ thống cần đóng cắt 4 cực, bao gồm mạch 3 pha có dây trung tính hoặc tải 4 cực theo thiết kế tủ điện.
• Model DILMP63(24V50/60HZ) sử dụng cuộn hút 24V AC, thuận tiện cho mạch điều khiển điện áp thấp trong tủ điều khiển công nghiệp.
• Khả năng làm việc với tải AC-1 và AC-3 giúp sản phẩm dùng được cho nhiều nhóm tải như động cơ, điện trở, gia nhiệt và chiếu sáng.
• Đầu nối vít hỗ trợ lắp đặt chắc chắn, phù hợp môi trường tủ điện yêu cầu kết nối ổn định.
• Thiết bị thuộc dòng khởi động từ Eaton Moeller, đáp ứng các tiêu chuẩn công nghiệp phổ biến cho thiết bị đóng cắt hạ áp.
• Có thể kết hợp với CB, MCCB, cầu chì và rơ le nhiệt để xây dựng mạch điều khiển động cơ an toàn, dễ bảo trì.

Chức năng & nguyên lý hoạt động / ứng dụng

Chức năng đóng cắt tải

Eaton Moeller 109857 hoạt động như một công tắc điện từ công suất, dùng tín hiệu điều khiển 24V AC để đóng hoặc ngắt mạch tải chính. Khi cuộn hút được cấp điện, các tiếp điểm chính đóng lại để đưa nguồn đến tải. Khi mất tín hiệu điều khiển, lò xo hồi vị đưa contactor về trạng thái mở, giúp ngắt nguồn ra tải.

Nguyên lý hoạt động

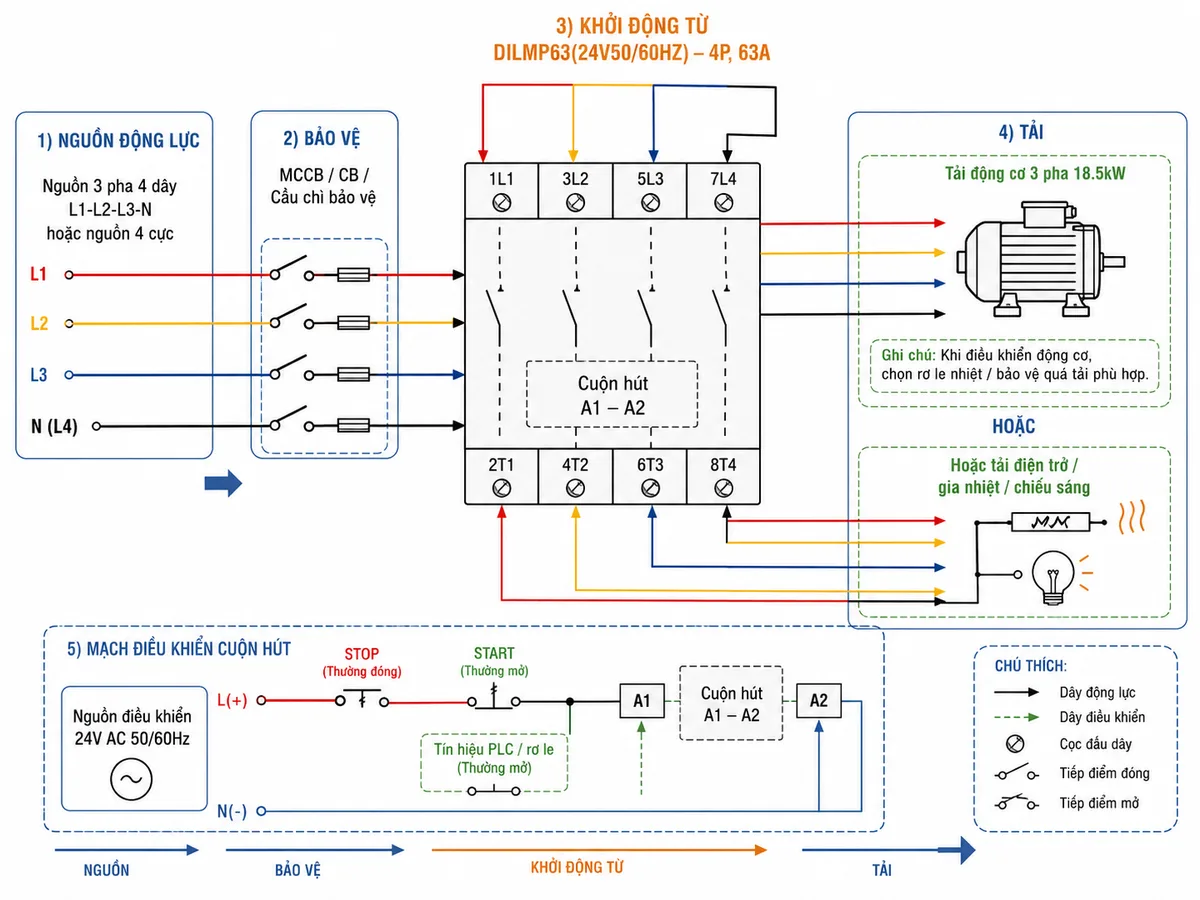

Trong mạch điều khiển, nguồn 24V AC được đưa qua nút nhấn STOP, START, rơ le trung gian hoặc ngõ ra PLC trước khi cấp vào hai cực A1-A2 của cuộn hút. Khi cuộn hút có điện, lực từ kéo lõi từ, làm đóng 4 tiếp điểm chính để cấp điện cho tải. Khi tín hiệu điều khiển bị ngắt, cuộn hút mất từ trường, lò xo hồi vị mở tiếp điểm và tải được ngắt khỏi nguồn.

Ứng dụng thực tế

DILMP63 24V AC thường được dùng trong tủ điện điều khiển động cơ, hệ thống bơm, quạt, băng tải, máy sản xuất, cụm gia nhiệt, tải điện trở, tủ chiếu sáng công suất lớn và các hệ thống cần đóng cắt tải 4 cực. Khi dùng cho động cơ, nên phối hợp thêm rơ le nhiệt hoặc thiết bị bảo vệ quá tải phù hợp để bảo vệ motor trong quá trình vận hành.

Cam kết & nơi mua hàng

Để mua khởi động từ Eaton Moeller DILMP63(24V50/60HZ) chính hãng, khách hàng nên chọn đúng mã 109857, đúng điện áp cuộn hút 24V AC 50/60Hz và đúng nhu cầu tải thực tế trước khi đặt hàng. Tại thietbicodien, khách hàng được hỗ trợ tư vấn chọn contactor, thiết bị bảo vệ đi kèm và giải pháp lắp đặt phù hợp cho tủ điện công nghiệp.

thietbicodien cam kết cung cấp sản phẩm đúng model, đúng thương hiệu, hỗ trợ báo giá nhanh và tư vấn kỹ thuật theo ứng dụng thực tế của khách hàng.

Câu hỏi thường gặp (FAQ)

DILMP63(24V50/60HZ) dùng để làm gì?

DILMP63(24V50/60HZ) dùng để đóng cắt tải điện công nghiệp thông qua mạch điều khiển 24V AC, phù hợp cho động cơ 3 pha, tải điện trở, gia nhiệt, chiếu sáng hoặc tải 4 cực theo thiết kế hệ thống.

Khởi động từ Eaton Moeller 109857 có mấy cực?

Sản phẩm là contactor 4 cực, có 4 tiếp điểm chính thường mở. Kiểu 4P phù hợp với các ứng dụng cần đóng cắt đồng thời nhiều dây dẫn trong mạch lực.

Thông số 63A của sản phẩm được hiểu như thế nào?

Thông số 63A là dòng định mức theo nhóm tải AC-1 tại 40°C. Với ứng dụng động cơ AC-3 tại 380/400V, sản phẩm được dùng cho động cơ công suất 18.5kW theo dữ liệu kỹ thuật của dòng DILMP63.

Cuộn hút của Eaton Moeller 109857 dùng điện áp AC hay DC?

Cuộn hút của model này dùng điện áp 24V AC 50/60Hz. Khi thiết kế tủ điện, cần cấp đúng điện áp điều khiển cho hai cực A1-A2 để contactor hoạt động ổn định.

Có thể dùng DILMP63(24V50/60HZ) cho động cơ 18.5kW không?

Có thể dùng cho động cơ 3 pha 18.5kW tại 380/400V theo cấp sử dụng AC-3. Tuy nhiên, cần chọn thêm CB, MCCB, cầu chì và rơ le nhiệt phù hợp với dòng tải, phương pháp khởi động và điều kiện vận hành thực tế.

Sản phẩm có tự bảo vệ quá tải cho động cơ không?

Không. Contactor có chức năng đóng cắt mạch lực, không thay thế rơ le nhiệt hoặc thiết bị bảo vệ quá tải. Khi điều khiển động cơ, nên lắp thêm thiết bị bảo vệ quá tải, ngắn mạch và mất pha theo yêu cầu của hệ thống.

Khi mua cần kiểm tra những điểm nào?

Cần kiểm tra đúng mã 109857, đúng model DILMP63(24V50/60HZ), đúng điện áp cuộn hút 24V AC, số cực 4P, dòng tải, công suất động cơ và kiểu tải sử dụng để tránh chọn nhầm contactor.
