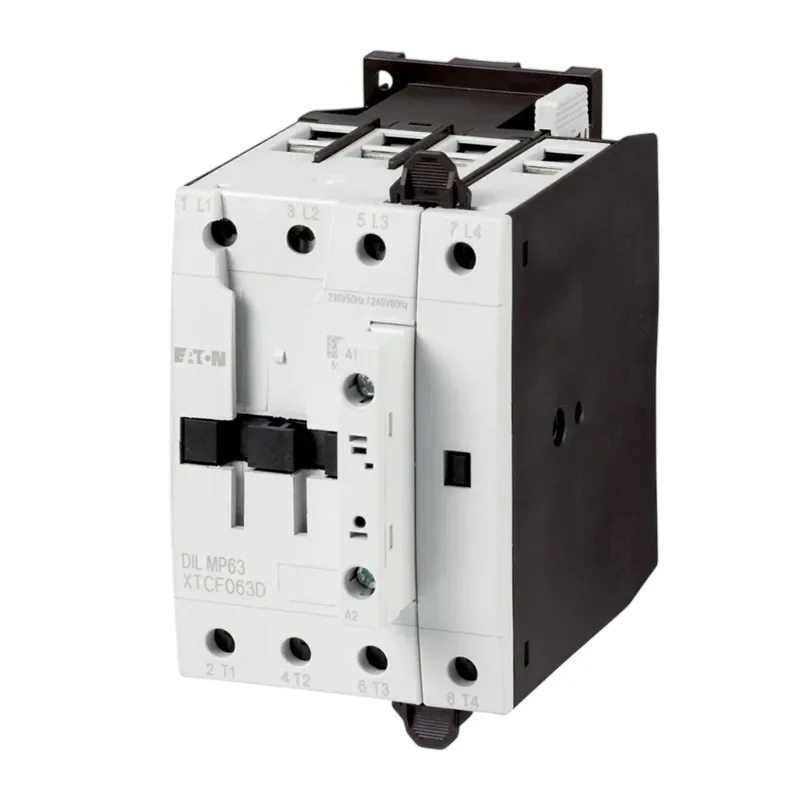

Khởi động từ (Contactor) Eaton Moeller 109853 - DILMP63(220V50HZ, 240V60HZ) 4P, 63A, 18.5kW

Khởi động từ Eaton Moeller 109853 - DILMP63(220V50HZ, 240V60HZ) 4P 63A

Khởi động từ Eaton Moeller 109853 là contactor 4 cực thuộc dòng DILMP của Eaton Moeller, dùng để đóng cắt tải điện công nghiệp, tải 4 cực và mạch động lực trong tủ điều khiển. Model DILMP63(220V50HZ, 240V60HZ) sử dụng cuộn hút AC 220V 50Hz hoặc 240V 60Hz, phù hợp cho các hệ thống yêu cầu thiết bị đóng cắt bền bỉ, rõ ràng về cực đấu nối và dễ tích hợp với mạch điều khiển.

Sản phẩm có xuất xứ Romania, được ứng dụng phổ biến trong tủ điện công nghiệp, hệ thống điều khiển động cơ, tải gia nhiệt, tải điện trở, chiếu sáng công suất lớn và các mạch cần đóng cắt 4 cực đồng thời.

1) Giới thiệu & nguồn gốc thương hiệu

Eaton Moeller là thương hiệu thiết bị điện công nghiệp thuộc Eaton, nổi bật trong nhóm thiết bị đóng cắt, điều khiển, bảo vệ và tự động hóa cho nhà máy, tòa nhà, hạ tầng kỹ thuật và hệ thống phân phối điện. Dòng contactor DILMP được thiết kế cho nhu cầu đóng cắt tải công nghiệp ổn định, đặc biệt trong các tủ điều khiển cần contactor 4 cực.

Với model DILMP63(220V50HZ, 240V60HZ), người dùng có thể triển khai trong các hệ thống sử dụng nguồn điều khiển AC 220V 50Hz hoặc 240V 60Hz. Cấu trúc 4P giúp thiết bị có khả năng đóng cắt đồng thời 4 đường mạch, thuận tiện cho nguồn 3 pha kèm trung tính hoặc các tải 4 cực chuyên dụng.

Hạng mục	Thông tin
Tên sản phẩm	Khởi động từ Eaton Moeller 109853 - DILMP63(220V50HZ, 240V60HZ)
Mã hàng	109853
Model	DILMP63(220V50HZ, 240V60HZ)
Thương hiệu	Eaton Moeller
Xuất xứ	Romania
Số cực	4P, 4 tiếp điểm chính thường mở
Dòng định mức AC-1 tại 400V	63A
Dòng định mức AC-3 tại 400V	40A
Công suất động cơ AC-3 tại 400V	18.5kW
Điện áp cuộn hút	220V AC 50Hz hoặc 240V AC 60Hz
Kiểu đấu nối mạch chính	Đấu vít
Ứng dụng phù hợp	Đóng cắt tải 4 cực, tải AC-1, tải động cơ AC-3, tải gia nhiệt, tải điện trở, chiếu sáng công suất lớn

2) Ưu điểm / tính năng nổi bật

Thiết kế 4 cực cho hệ thống cần đóng cắt đồng thời

Contactor Eaton Moeller 4P cho phép đóng cắt đồng thời 4 đường mạch, phù hợp với hệ thống 3 pha 4 dây hoặc các tải điện cần ngắt cả dây trung tính theo yêu cầu thiết kế tủ điện.

Dòng tải 63A, phù hợp nhiều ứng dụng công nghiệp

Với định mức 63A AC-1 và khả năng dùng cho động cơ 18.5kW tại 400V AC-3, sản phẩm đáp ứng tốt các hệ thống đóng cắt tải điện trở, tải gia nhiệt, chiếu sáng công suất lớn và các mạch động cơ trong môi trường công nghiệp.

Cuộn hút AC 220V/240V dễ tích hợp

Cuộn hút của DILMP63 220V 50Hz 240V 60Hz phù hợp với nguồn điều khiển thông dụng trong tủ điện. Khi được cấp điện qua nút nhấn, relay trung gian, PLC hoặc mạch điều khiển phù hợp, cuộn hút sẽ tác động để đóng các tiếp điểm chính.

Kết cấu đấu vít chắc chắn

Kiểu đấu nối vít giúp việc lắp đặt dây động lực trong tủ điện trở nên chắc chắn, dễ kiểm tra và thuận tiện khi bảo trì. Đây là ưu điểm quan trọng với các hệ thống cần độ ổn định cao trong vận hành dài hạn.

3) Chức năng & nguyên lý hoạt động / ứng dụng

Chức năng chính của Eaton Moeller 109853

Khởi động từ Eaton Moeller DILMP63 có chức năng đóng cắt mạch động lực bằng tín hiệu điều khiển điện. Thiết bị không tự bảo vệ quá tải cho động cơ, vì vậy trong mạch điều khiển động cơ nên phối hợp thêm CB, MCCB, cầu chì hoặc rơ le nhiệt tùy thiết kế bảo vệ của hệ thống.

Nguyên lý hoạt động

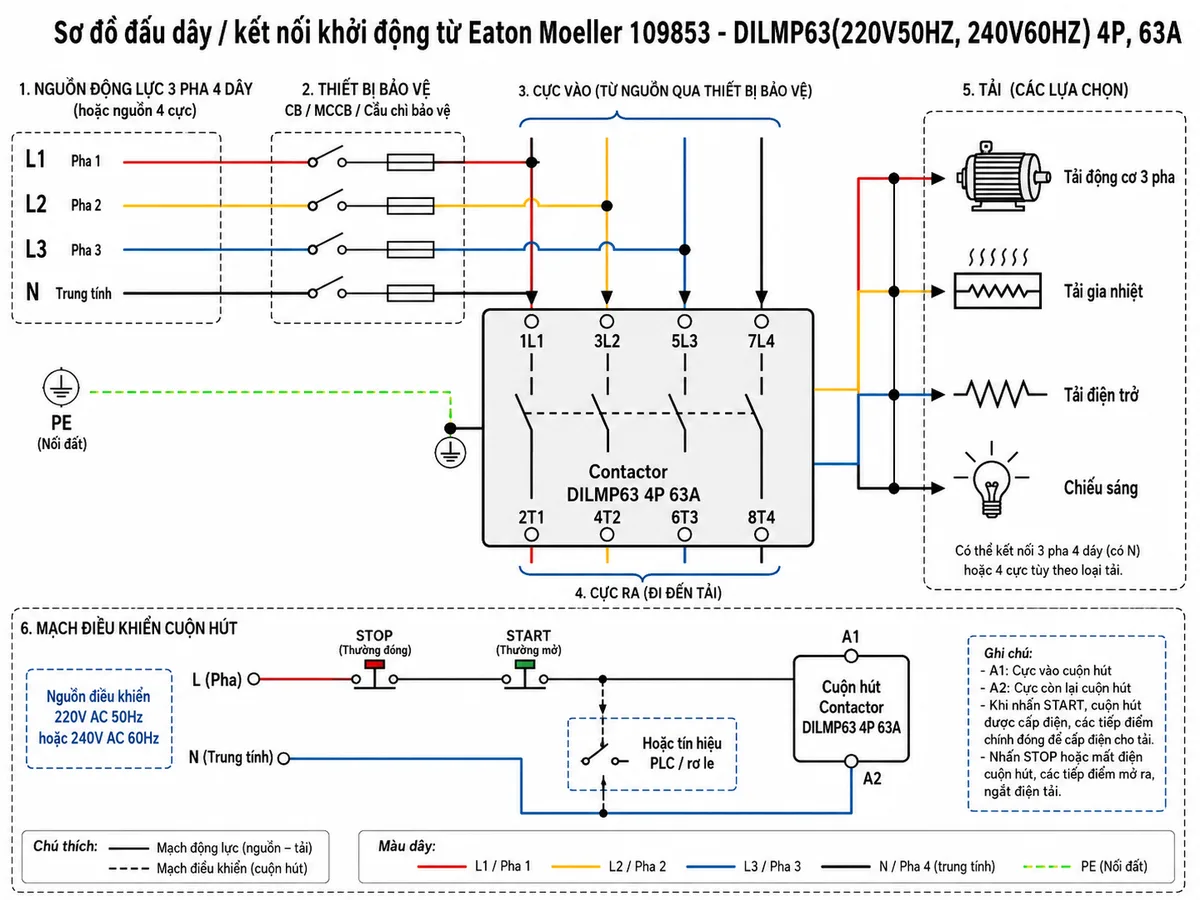

Khi mạch điều khiển cấp điện áp phù hợp vào cuộn hút A1-A2, cuộn dây tạo từ trường kéo lõi từ, làm các tiếp điểm chính của contactor đóng lại. Khi đó nguồn từ đầu vào được truyền sang đầu ra để cấp điện cho tải. Khi ngắt tín hiệu điều khiển, từ trường mất đi, lò xo hồi vị đưa cơ cấu tiếp điểm về trạng thái mở, từ đó ngắt nguồn cấp tới tải.

Nguyên lý này giúp khởi động từ 4P 63A có thể điều khiển tải công suất lớn bằng tín hiệu điều khiển nhỏ hơn, đồng thời hỗ trợ thiết kế mạch điều khiển an toàn hơn khi kết hợp với nút nhấn, relay, PLC và thiết bị bảo vệ.

Ứng dụng thực tế

• Dùng trong tủ điện điều khiển động cơ 3 pha, bơm, quạt, máy nén, băng tải và máy công nghiệp.
• Đóng cắt tải điện trở, tải gia nhiệt, lò điện trở và hệ thống sấy công nghiệp.
• Điều khiển chiếu sáng công suất lớn trong nhà xưởng, kho bãi hoặc khu kỹ thuật.
• Ứng dụng trong hệ thống cần contactor 4 cực để đóng cắt đồng thời nhiều đường mạch.
• Kết hợp với PLC, relay trung gian, nút nhấn, CB/MCCB, cầu chì và rơ le nhiệt trong tủ điều khiển.

4) Cam kết & nơi mua hàng

Khi chọn mua Khởi động từ Eaton Moeller 109853, khách hàng nên ưu tiên đúng model, đúng điện áp cuộn hút và đúng dòng định mức theo thiết kế tủ điện. Việc chọn sai điện áp điều khiển hoặc chọn thiếu dòng tải có thể làm contactor hoạt động không ổn định, nóng bất thường hoặc giảm tuổi thọ hệ thống.

Để mua DILMP63(220V50HZ, 240V60HZ) chính hãng, đúng thông tin sản phẩm và được hỗ trợ tư vấn theo nhu cầu tủ điện thực tế, hãy đặt hàng tại thietbicodien. thietbicodien cam kết cung cấp thiết bị điện công nghiệp rõ nguồn gốc, hỗ trợ kiểm tra model và tư vấn lựa chọn giải pháp phù hợp cho hệ thống của bạn.

Câu hỏi thường gặp (FAQ)

Eaton Moeller 109853 DILMP63 dùng điện áp cuộn hút bao nhiêu?

Model DILMP63(220V50HZ, 240V60HZ) dùng cuộn hút AC 220V 50Hz hoặc 240V 60Hz. Khi lắp đặt cần cấp đúng điện áp điều khiển theo thông số của sản phẩm.

Khởi động từ Eaton Moeller 109853 có mấy cực?

Sản phẩm là contactor 4P, gồm 4 tiếp điểm chính thường mở, phù hợp cho các mạch cần đóng cắt đồng thời 4 đường điện.

DILMP63 109853 có dùng cho động cơ 18.5kW được không?

Có thể dùng cho ứng dụng động cơ trong điều kiện phù hợp với định mức AC-3 tại 400V là 18.5kW. Khi dùng cho động cơ, nên phối hợp thêm thiết bị bảo vệ như rơ le nhiệt, CB hoặc MCCB theo thiết kế hệ thống.

Contactor Eaton Moeller DILMP63 có tự bảo vệ quá tải không?

Không. Contactor có nhiệm vụ đóng cắt mạch điện, không thay thế chức năng bảo vệ quá tải. Để bảo vệ động cơ hoặc tải, cần lắp thêm rơ le nhiệt, MCCB, cầu chì hoặc thiết bị bảo vệ phù hợp.

Sản phẩm này phù hợp với những loại tải nào?

Khởi động từ Eaton Moeller DILMP63 4P 63A phù hợp với tải động cơ, tải điện trở, tải gia nhiệt, chiếu sáng công suất lớn và các hệ thống điện công nghiệp cần đóng cắt bằng tín hiệu điều khiển.

Khi mua Eaton Moeller 109853 cần kiểm tra gì?

Cần kiểm tra đúng mã hàng 109853, đúng model DILMP63(220V50HZ, 240V60HZ), đúng số cực 4P, đúng dòng tải 63A và đúng điện áp cuộn hút theo bản thiết kế tủ điện.
