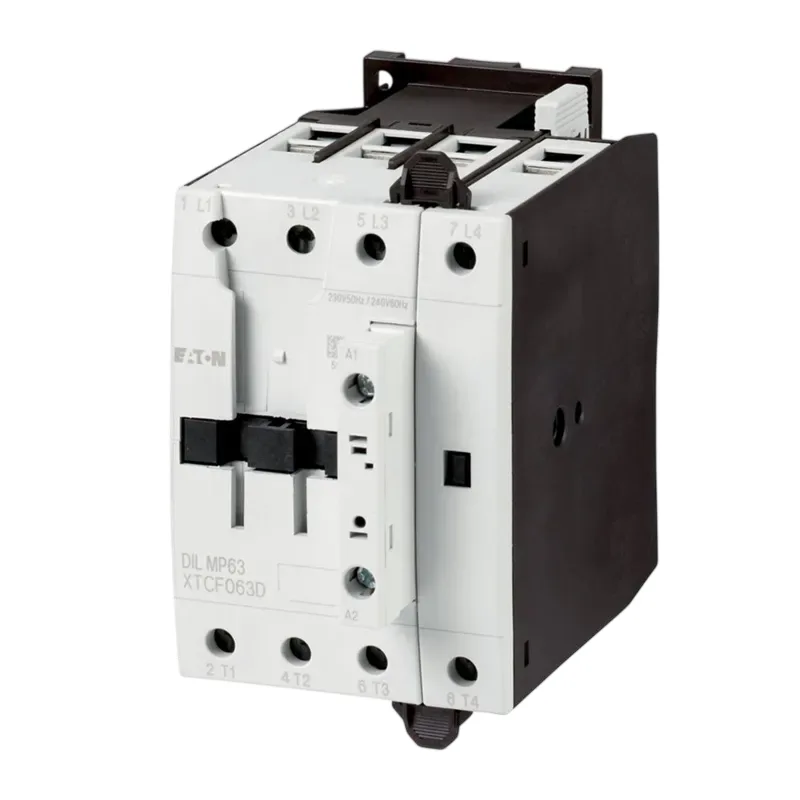

Khởi động từ (Contactor) Eaton Moeller 109855 - DILMP63(230V50HZ,240V60HZ) 4P, 63A, 18.5kW

Khởi động từ Eaton Moeller 109855 - DILMP63(230V50HZ,240V60HZ) 4P, 63A, 18.5kW

Khởi động từ Eaton Moeller 109855 - DILMP63(230V50HZ,240V60HZ) là contactor 4 cực thuộc dòng Eaton Moeller DILMP, dùng để đóng cắt nguồn điện cho tải công nghiệp 4 cực hoặc hệ thống 3 pha cần ngắt đồng thời nhiều đường dây. Sản phẩm phù hợp cho tủ điện điều khiển động cơ, tải điện trở, gia nhiệt, chiếu sáng công suất lớn và các ứng dụng đóng cắt tải trong nhà máy.

Eaton Moeller là thương hiệu thiết bị điện công nghiệp nổi tiếng trong lĩnh vực đóng cắt, bảo vệ và điều khiển hạ thế. Dòng contactor DILMP được thiết kế cho hệ thống điện công nghiệp yêu cầu độ bền cơ khí cao, khả năng vận hành ổn định và tương thích với các tiêu chuẩn kỹ thuật quốc tế.

Hạng mục	Thông tin
Tên sản phẩm	Khởi động từ Eaton Moeller 109855 - DILMP63(230V50HZ,240V60HZ)
Mã hàng	109855
Model	DILMP63(230V50HZ,240V60HZ)
Thương hiệu	Eaton Moeller
Xuất xứ	Romania
Loại thiết bị	Contactor 4 cực
Điện áp cuộn hút	230V AC 50Hz hoặc 240V AC 60Hz
Dòng định mức AC-1	63A
Dòng định mức AC-3	40A
Công suất động cơ AC-3 tại 380/400V, 50Hz	18.5kW
Điện áp cách điện định mức	690V
Điện áp chịu xung định mức	8000V AC
Kiểu đấu nối	Đầu nối vít
Cấp sử dụng	AC-1, AC-3
Kích thước tham khảo	132 x 115 x 74 mm
Khối lượng tham khảo	1.04 kg

Ưu điểm / tính năng nổi bật

Đóng cắt 4 cực cho hệ thống công nghiệp

Contactor 4P 63A cho phép đóng cắt đồng thời 4 đường dây, phù hợp với tải 3 pha 4 dây, tải có dây trung tính hoặc các hệ thống cần cô lập nhiều cực khi điều khiển. Thiết kế 4 cực giúp tủ điện gọn hơn so với việc ghép nhiều thiết bị đóng cắt rời.

Cuộn hút AC thông dụng, dễ tích hợp

Model DILMP63(230V50HZ,240V60HZ) sử dụng cuộn hút AC 230V 50Hz hoặc 240V 60Hz, thuận tiện cho các mạch điều khiển tiêu chuẩn trong tủ điện công nghiệp, tủ điều khiển máy móc và hệ thống tự động hóa.

Phù hợp cho tải động cơ và tải điện trở

Sản phẩm hỗ trợ nhóm ứng dụng AC-3 cho động cơ không đồng bộ và AC-1 cho tải không cảm hoặc tải cảm nhẹ như điện trở, lò điện trở, bộ gia nhiệt. Nhờ đó, khởi động từ Eaton 109855 có thể dùng linh hoạt trong nhiều loại hệ thống điện hạ thế.

Đấu nối chắc chắn bằng vít

Đầu nối vít giúp thao tác lắp đặt, bảo trì và siết dây thuận tiện trong tủ điện. Khi thi công đúng kỹ thuật, thiết bị giúp duy trì tiếp xúc điện ổn định, hạn chế phát nhiệt tại điểm đấu nối.

Chức năng & nguyên lý hoạt động / ứng dụng

Chức năng chính

Khởi động từ Eaton Moeller DILMP63 có chức năng đóng cắt nguồn cấp cho tải thông qua cuộn hút điện từ. Khi cuộn hút A1-A2 được cấp điện điều khiển, cơ cấu điện từ bên trong contactor tác động làm các tiếp điểm chính đóng lại, cho phép dòng điện đi từ đầu vào sang đầu ra để cấp nguồn cho tải.

Trong hệ thống thực tế, contactor thường được kết hợp với CB, MCCB, cầu chì hoặc rơ le nhiệt để tăng khả năng bảo vệ mạch. Thiết bị đóng vai trò phần tử chấp hành trong tủ điện, nhận lệnh từ nút nhấn, công tắc, relay trung gian, PLC hoặc bộ điều khiển tự động.

Nguyên lý hoạt động

Khi người vận hành nhấn START hoặc PLC xuất tín hiệu điều khiển, nguồn điều khiển cấp vào cuộn hút A1-A2. Từ trường sinh ra trong cuộn hút kéo lõi từ, làm các tiếp điểm chính của contactor Eaton Moeller 4 cực đóng lại. Khi tiếp điểm chính đóng, nguồn động lực được truyền từ các cực đầu vào sang các cực đầu ra để cấp điện cho tải.

Khi nhấn STOP, khi mất nguồn điều khiển hoặc khi thiết bị bảo vệ tác động, cuộn hút mất điện. Lò xo hồi vị đưa cơ cấu về trạng thái ban đầu, các tiếp điểm chính mở ra và ngắt nguồn cấp cho tải. Cơ chế này giúp điều khiển tải công suất lớn bằng mạch điều khiển riêng, an toàn và dễ tự động hóa.

Ứng dụng điển hình

• Dùng trong tủ điện điều khiển động cơ 3 pha trong nhà máy, xưởng sản xuất, hệ thống bơm, quạt, băng tải và máy công nghiệp.
• Dùng cho mạch đóng cắt tải điện trở, gia nhiệt, lò sấy, hệ thống chiếu sáng công suất lớn hoặc tải AC-1.
• Dùng trong tủ điều khiển tự động có tín hiệu điều khiển từ PLC, relay, timer, cảm biến hoặc nút nhấn vận hành.
• Dùng cho hệ thống cần contactor 4 cực để đóng cắt đồng thời nhiều đường dây, bao gồm cả dây trung tính khi thiết kế yêu cầu.

Cam kết & nơi mua hàng

Khi chọn mua khởi động từ Eaton Moeller 109855 DILMP63, người dùng nên ưu tiên đúng model, đúng điện áp cuộn hút và đúng yêu cầu tải của hệ thống để đảm bảo vận hành an toàn. Sản phẩm phù hợp cho đơn vị thi công tủ điện, nhà máy, đội bảo trì cơ điện và các dự án tự động hóa công nghiệp.

Để mua hàng chính hãng, nhận tư vấn chọn model và báo giá phù hợp, quý khách hãy đặt mua tại thietbicodien. Chúng tôi cam kết hỗ trợ kiểm tra đúng mã hàng, đúng thông số ứng dụng và cung cấp giải pháp thiết bị điện công nghiệp phù hợp cho từng hệ thống.

Câu hỏi thường gặp (FAQ)

Khởi động từ Eaton Moeller 109855 dùng điện áp cuộn hút bao nhiêu?

Khởi động từ Eaton Moeller 109855 dùng cuộn hút AC 230V 50Hz hoặc 240V 60Hz, phù hợp với nhiều mạch điều khiển tủ điện công nghiệp sử dụng nguồn AC tiêu chuẩn.

DILMP63(230V50HZ,240V60HZ) là contactor mấy cực?

DILMP63(230V50HZ,240V60HZ) là contactor 4 cực, dùng cho các ứng dụng cần đóng cắt đồng thời 4 đường dây trong hệ thống điện hạ thế.

Sản phẩm này có dùng cho động cơ 18.5kW được không?

Model này có thông số công suất AC-3 tại 380/400V, 50Hz là 18.5kW, vì vậy có thể dùng cho động cơ tương ứng khi hệ thống được thiết kế đúng điện áp, dòng tải, điều kiện lắp đặt và có thiết bị bảo vệ phù hợp.

Contactor Eaton Moeller 109855 phù hợp với loại tải nào?

Contactor Eaton Moeller 109855 phù hợp với tải động cơ AC-3, tải điện trở AC-1, hệ thống gia nhiệt, chiếu sáng công suất lớn và các mạch đóng cắt nguồn trong tủ điện công nghiệp.

Khi lắp đặt có cần dùng thêm thiết bị bảo vệ không?

Có. Trong thực tế, contactor nên được phối hợp với CB, MCCB, cầu chì, rơ le nhiệt hoặc thiết bị bảo vệ phù hợp để bảo vệ ngắn mạch, quá tải và tăng độ an toàn cho hệ thống.

Mua Eaton Moeller DILMP63(230V50HZ,240V60HZ) ở đâu?

Quý khách có thể mua Eaton Moeller DILMP63(230V50HZ,240V60HZ) chính hãng tại thietbicodien để được tư vấn đúng model, đúng điện áp cuộn hút và phù hợp với ứng dụng thực tế.
