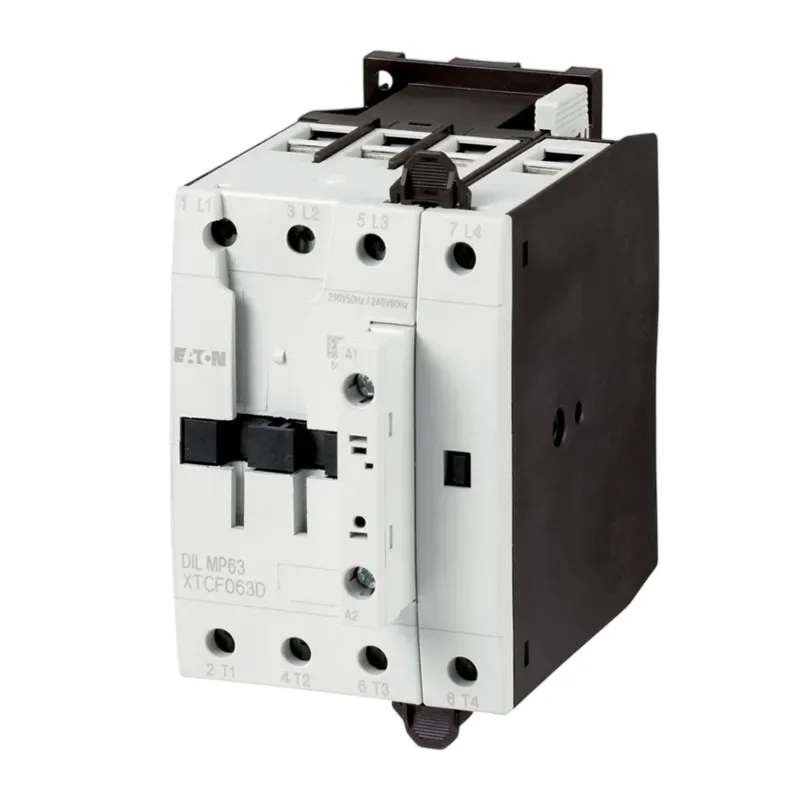

Khởi động từ (Contactor) Eaton Moeller 167512 - DILMP63(RAC240) 4P, 63A, 18.5kW

Khởi động từ Eaton Moeller 167512 - DILMP63(RAC240) 4P, 63A, 18.5kW

Khởi động từ Eaton Moeller 167512 - DILMP63(RAC240) là contactor 4 cực thuộc dòng DILMP của Eaton Moeller, dùng để đóng cắt tải điện công nghiệp, đặc biệt phù hợp cho mạch tải 3 pha 4 dây, tải động cơ, tải điện trở, gia nhiệt, chiếu sáng hoặc các hệ thống cần đóng cắt đồng thời 4 cực.

Với thiết kế chuyên dụng cho tủ điện công nghiệp, contactor Eaton DILMP63(RAC240) hỗ trợ vận hành ổn định trong các ứng dụng điều khiển tải công suất lớn, yêu cầu độ bền cơ khí cao, đấu nối chắc chắn và khả năng phối hợp với thiết bị bảo vệ như CB, MCCB, cầu chì hoặc rơ le nhiệt.

Hạng mục	Thông tin
Tên sản phẩm	Khởi động từ Eaton Moeller 167512 - DILMP63(RAC240)
Mã hàng	167512
Model	DILMP63(RAC240)
Dòng sản phẩm	Eaton Moeller series DILMP contactor
Số cực	4P
Tiếp điểm chính	4 tiếp điểm thường mở
Dòng làm việc AC-1	63 A tại 380/400/415 V
Dòng làm việc AC-3	40 A tại 380/400/415 V
Công suất động cơ AC-3	18.5 kW tại 380/400 V, 50 Hz
Điện áp cuộn hút	RAC240: 190 - 240 V AC, 50/60 Hz
Điện áp làm việc tối đa	690 V AC
Điện áp cách điện định mức	690 V
Tiếp điểm phụ tích hợp	Không tích hợp sẵn tiếp điểm phụ
Kiểu đầu nối	Đầu nối vít
Cấp bảo vệ của thiết bị	IP00
Kích thước	132 x 115 x 74 mm
Trọng lượng	1.2 kg
Nhiệt độ làm việc	-25 °C đến 60 °C
Tiêu chuẩn, chứng nhận	IEC/EN 60947, IEC/EN 60947-4-1, UL, CSA, CE, VDE 0660
Xuất xứ	Romania

Giới thiệu & nguồn gốc thương hiệu

Eaton Moeller là thương hiệu nổi tiếng trong lĩnh vực thiết bị đóng cắt, điều khiển và bảo vệ điện công nghiệp. Các dòng contactor, MCCB, rơ le nhiệt, cầu dao và thiết bị điều khiển của Eaton được sử dụng rộng rãi trong tủ điện máy móc, dây chuyền sản xuất, hệ thống HVAC, bơm, quạt, chiếu sáng và các giải pháp quản lý năng lượng.

Model DILMP63(RAC240) thuộc nhóm contactor 4 cực dòng DILMP, được thiết kế cho các tải cần đóng cắt đồng thời nhiều đường dẫn điện. Sản phẩm phù hợp với môi trường tủ điện công nghiệp, nơi yêu cầu thiết bị có độ tin cậy cao, đấu nối rõ ràng và dễ phối hợp với thiết bị bảo vệ phía trước tải.

Ưu điểm / tính năng nổi bật

• Contactor 4P 63A phù hợp cho hệ thống 3 pha 4 dây, mạch tải 4 cực hoặc các ứng dụng cần đóng cắt cả dây trung tính theo yêu cầu thiết kế.
• Cuộn hút RAC240 giúp sử dụng linh hoạt với các nguồn điều khiển AC phổ biến trong tủ điện công nghiệp.
• Khởi động từ 18.5kW đáp ứng tốt nhu cầu điều khiển động cơ 3 pha trong các ứng dụng bơm, quạt, máy nén, băng tải và máy công nghiệp.
• Thiết kế tiếp điểm chính mạnh mẽ, phù hợp cho tải không cảm, tải cảm nhẹ, tải gia nhiệt, chiếu sáng hoặc điều khiển động cơ theo đúng điều kiện sử dụng.
• Đầu nối vít giúp siết dây chắc chắn, thuận tiện khi lắp đặt, bảo trì và kiểm tra trong tủ điện.
• Có thể phối hợp với CB, MCCB, cầu chì, rơ le nhiệt, tiếp điểm phụ hoặc phụ kiện bảo vệ cuộn hút tùy cấu hình hệ thống.
• Thương hiệu Eaton Moeller có hệ sinh thái thiết bị đóng cắt và điều khiển đồng bộ, giúp kỹ sư dễ thiết kế tủ điện theo tiêu chuẩn công nghiệp.

Chức năng & nguyên lý hoạt động / ứng dụng

Chức năng đóng cắt tải

Khởi động từ Eaton Moeller DILMP63(RAC240) có chức năng đóng hoặc ngắt mạch lực thông qua cuộn hút điện từ. Khi mạch điều khiển cấp điện cho cuộn hút A1-A2, cơ cấu điện từ hút lõi động, làm các tiếp điểm chính đóng lại để cấp điện cho tải. Khi ngắt nguồn điều khiển, lò xo hồi vị đưa cơ cấu về trạng thái ban đầu, các tiếp điểm chính mở ra và tải được tách khỏi nguồn.

Trong tủ điện, contactor thường được lắp sau thiết bị bảo vệ ngắn mạch như MCCB, CB hoặc cầu chì. Nếu điều khiển động cơ, hệ thống nên phối hợp thêm rơ le nhiệt hoặc thiết bị bảo vệ động cơ để bảo vệ quá tải, mất pha hoặc kẹt rotor tùy yêu cầu thiết kế.

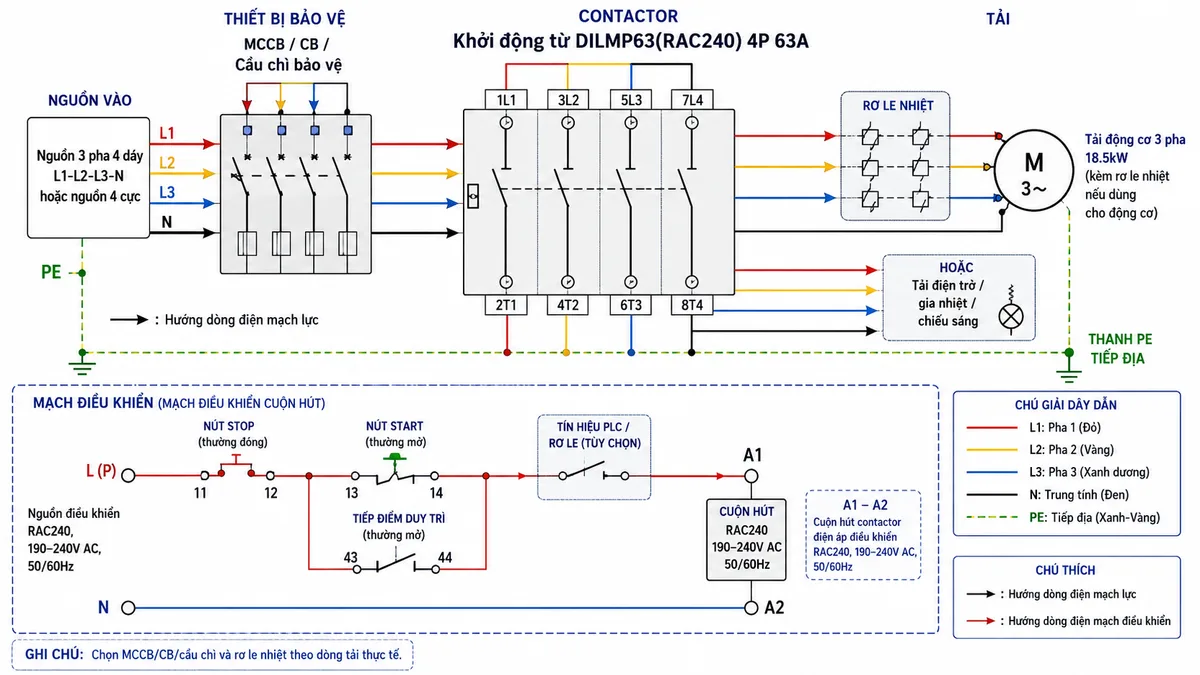

Nguyên lý vận hành trong mạch điều khiển

Ở trạng thái chờ, tiếp điểm chính của contactor Eaton 4 cực đang mở nên tải chưa được cấp điện. Khi người vận hành nhấn START hoặc PLC xuất tín hiệu điều khiển, cuộn hút A1-A2 được cấp điện, tạo từ trường kéo cơ cấu đóng tiếp điểm chính. Nguồn lực đi qua các cực L sang T để cấp cho tải. Khi nhấn STOP, mất tín hiệu điều khiển hoặc mạch bảo vệ tác động, cuộn hút mất điện và contactor nhả, giúp ngắt tải khỏi nguồn.

Ứng dụng thực tế

DILMP63(RAC240) thường được sử dụng trong tủ điều khiển động cơ, tủ bơm, tủ quạt, tủ HVAC, hệ thống chiếu sáng công suất lớn, tủ gia nhiệt, tủ điều khiển tải điện trở và các hệ thống cần đóng cắt đồng thời 4 cực. Với các tải động cơ, cần chọn rơ le nhiệt, MCCB hoặc thiết bị bảo vệ phù hợp với dòng làm việc thực tế để đảm bảo an toàn và tuổi thọ cho toàn bộ hệ thống.

Cam kết & nơi mua hàng

Để mua Khởi động từ Eaton Moeller 167512 - DILMP63(RAC240) đúng model, đúng thông số và có tư vấn kỹ thuật phù hợp với tủ điện thực tế, quý khách nên đặt hàng tại thietbicodien.

thietbicodien cam kết hỗ trợ tư vấn chọn contactor, phối hợp rơ le nhiệt, CB/MCCB, cầu chì và phụ kiện đi kèm theo nhu cầu sử dụng. Khi cần báo giá contactor Eaton Moeller chính hãng, khách hàng có thể liên hệ thietbicodien để được kiểm tra mã hàng, thời gian giao hàng và giải pháp thay thế phù hợp nếu sản phẩm cần đặt theo đơn.

Câu hỏi thường gặp (FAQ)

Khởi động từ Eaton Moeller 167512 có model chính xác là gì?

Model chính xác của sản phẩm là DILMP63(RAC240), mã hàng Eaton 167512, thuộc dòng contactor 4 cực Eaton Moeller series DILMP.

DILMP63(RAC240) dùng cho tải nào?

Sản phẩm phù hợp cho tải động cơ 3 pha, tải điện trở, gia nhiệt, chiếu sáng công suất lớn và các hệ thống cần đóng cắt đồng thời 4 cực trong tủ điện công nghiệp.

Cuộn hút RAC240 của contactor này dùng nguồn điều khiển nào?

Cuộn hút RAC240 dùng nguồn điều khiển AC trong dải 190 - 240 V, 50/60 Hz, phù hợp với nhiều mạch điều khiển AC phổ biến trong nhà máy và tủ điện.

Contactor Eaton DILMP63(RAC240) có sẵn tiếp điểm phụ không?

Model này không tích hợp sẵn tiếp điểm phụ. Khi cần tín hiệu phản hồi, liên động hoặc mạch tự giữ, có thể lựa chọn thêm module tiếp điểm phụ phù hợp với dòng DILM/DILMP.

DILMP63(RAC240) có dùng được cho động cơ 18.5kW không?

Có. Theo thông số định mức, sản phẩm phù hợp với công suất động cơ AC-3 18.5 kW tại 380/400 V, 50 Hz. Khi lắp đặt thực tế cần kiểm tra thêm dòng tải, chế độ khởi động, tần suất đóng cắt và thiết bị bảo vệ đi kèm.

Khi lắp Eaton Moeller 167512 cần thiết bị bảo vệ nào?

Thông thường nên lắp CB, MCCB hoặc cầu chì phía trước contactor để bảo vệ ngắn mạch. Nếu dùng cho động cơ, nên phối hợp thêm rơ le nhiệt hoặc thiết bị bảo vệ động cơ để bảo vệ quá tải và sự cố vận hành.
