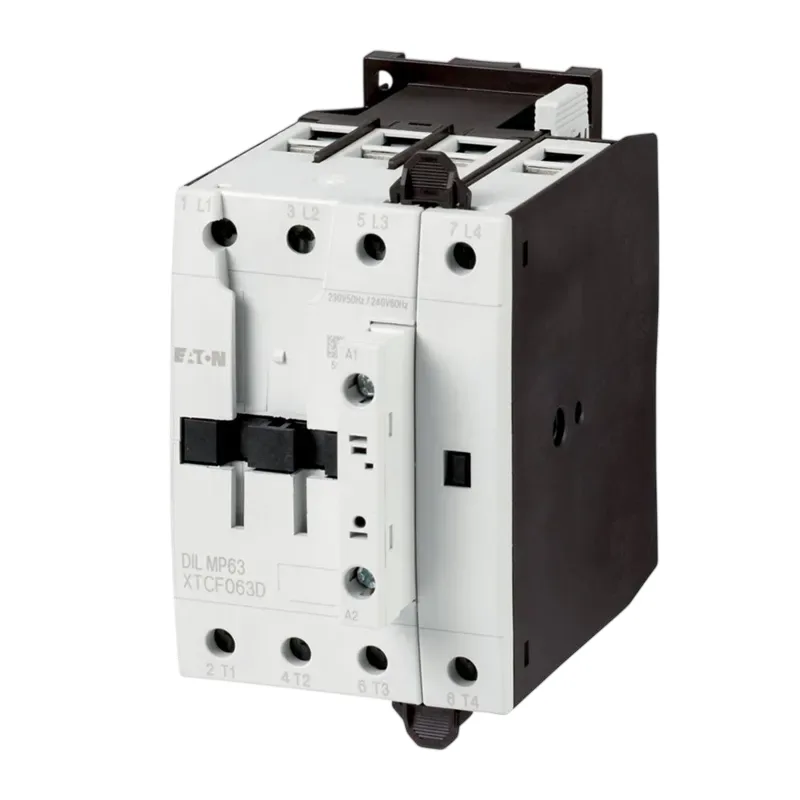

Khởi động từ (Contactor) Eaton Moeller 109869 - DILMP63(RDC24) 4P, 63A, 18.5kW

Khởi động từ Eaton Moeller 109869 - DILMP63(RDC24) 4P 63A 18.5kW

Khởi động từ Eaton Moeller 109869 - DILMP63(RDC24) là contactor 4 cực thuộc dòng Eaton Moeller DILMP, dùng để đóng cắt tải điện công nghiệp 4 cực, tải AC-1 và điều khiển động cơ trong tủ điện. Sản phẩm có dòng định mức 63A ở nhóm tải AC-1, cuộn hút điều khiển 24-27V DC, phù hợp cho các hệ thống điều khiển dùng nguồn DC, PLC hoặc rơ le trung gian.

1) Giới thiệu & nguồn gốc thương hiệu

Eaton Moeller là thương hiệu thiết bị điện công nghiệp nổi tiếng trong lĩnh vực điều khiển, đóng cắt và bảo vệ mạch điện. Dòng contactor DILMP của Eaton được thiết kế cho các ứng dụng đóng cắt tải công suất, tủ điều khiển động cơ, hệ thống HVAC, chiếu sáng, gia nhiệt và các dây chuyền tự động hóa.

Model DILMP63(RDC24), mã hàng 109869, là phiên bản contactor 4 cực sử dụng cuộn hút DC 24-27V. Theo thông tin sản phẩm, thiết bị thuộc nhóm 4-pole contactor, sử dụng đầu nối vít, có mạch dập xung trong phần điện tử điều khiển và được sản xuất với xuất xứ Romania theo thông tin sản phẩm cung cấp.

2) Ưu điểm / tính năng nổi bật

Contactor Eaton Moeller DILMP63(RDC24) nổi bật ở khả năng đóng cắt 4 cực, phù hợp với các hệ thống cần ngắt đồng thời nhiều dây nguồn như L1-L2-L3-N hoặc các tải 4 cực trong tủ điện công nghiệp.

• Thiết kế 4P 63A cho các tải điện 4 cực, tải điện trở, gia nhiệt, chiếu sáng hoặc điều khiển động cơ theo đúng điều kiện sử dụng.
• Cuộn hút 24-27V DC thuận tiện khi tích hợp với nguồn điều khiển DC, PLC, rơ le trung gian hoặc mạch điều khiển tự động.
• Công suất động cơ tham chiếu 18.5kW ở chế độ AC-3 380/400V, phù hợp cho nhiều ứng dụng motor công nghiệp.
• Đầu nối vít giúp đấu dây chắc chắn, dễ bảo trì trong tủ điện.
• Có mạch dập xung trong phần điện tử điều khiển, hỗ trợ giảm ảnh hưởng xung điện khi vận hành cuộn hút DC.
• Tuân theo các tiêu chuẩn công nghiệp như IEC/EN 60947, UL, CSA, CE và VDE theo dữ liệu kỹ thuật của Eaton.

Bảng thông số kỹ thuật tham khảo

Hạng mục	Thông tin
Tên sản phẩm	Khởi động từ Eaton Moeller 109869
Model	DILMP63(RDC24)
Dòng sản phẩm	Eaton Moeller series DILMP 4-pole contactor
Số cực	4 cực
Dòng định mức AC-1	63A tại 380/400/415V
Dòng định mức AC-3	40A tại 220-500V; 25A tại 660/690V
Công suất động cơ AC-3	18.5kW tại 380/400V 50Hz
Điện áp cuộn hút	24-27V DC
Điện áp làm việc định mức tối đa	690V
Điện áp cách điện định mức	690V
Điện áp chịu xung định mức	8kV AC
Tiếp điểm phụ tích hợp	Không có NO, không có NC
Kiểu đầu nối	Đầu nối vít
Kích thước	Sâu 132mm, cao 115mm, rộng 74mm
Khối lượng	1.2kg
Xuất xứ	Romania

3) Chức năng & nguyên lý hoạt động / ứng dụng

Chức năng đóng cắt tải 4 cực

Khởi động từ 4P 63A Eaton Moeller 109869 có nhiệm vụ đóng hoặc ngắt nguồn cấp đến tải thông qua cụm tiếp điểm chính 4 cực. Khi cuộn hút A1-A2 được cấp nguồn điều khiển DC 24-27V, cơ cấu điện từ bên trong sẽ hút lõi từ, làm các tiếp điểm chính đóng lại để cấp điện cho tải. Khi mất tín hiệu điều khiển, lò xo hồi vị đưa contactor về trạng thái mở, ngắt nguồn ra tải.

Trong thực tế, sản phẩm có thể được lắp sau MCCB, CB hoặc cầu chì bảo vệ. Nguồn 3 pha 4 dây có thể đi vào các cực phía trên, sau đó ra tải qua các cực phía dưới. Với hệ động cơ, nên phối hợp thêm rơ le nhiệt hoặc thiết bị bảo vệ quá tải phù hợp để bảo vệ motor.

Nguyên lý hoạt động của cuộn hút DC

Với cuộn hút RDC24, mạch điều khiển sử dụng nguồn DC 24-27V cấp vào A1-A2. Tín hiệu điều khiển có thể đến từ nút nhấn START/STOP, PLC hoặc rơ le trung gian. Khi mạch điều khiển đóng, cuộn hút tạo lực từ để đóng contactor; khi mạch điều khiển mở, contactor nhả và ngắt tải.

Điểm đáng chú ý của model DILMP63(RDC24) là có mạch dập xung trong phần điện tử điều khiển, giúp giảm xung điện phát sinh khi cuộn hút DC đóng/ngắt. Đây là ưu điểm quan trọng trong các hệ thống có PLC, module I/O hoặc thiết bị điều khiển nhạy với nhiễu.

Ứng dụng thực tế

Contactor Eaton Moeller 109869 thường dùng trong tủ điện điều khiển động cơ, tủ phân phối tải, hệ thống bơm, quạt, máy nén, băng tải, thiết bị gia nhiệt, chiếu sáng công suất lớn và các hệ thống tự động hóa cần đóng cắt 4 cực. Với cuộn hút DC 24-27V, sản phẩm đặc biệt phù hợp cho tủ điều khiển dùng nguồn 24VDC phổ biến trong công nghiệp.

4) Cam kết & nơi mua hàng

Khi chọn mua khởi động từ Eaton Moeller DILMP63(RDC24), khách hàng nên kiểm tra đúng mã hàng 109869, đúng điện áp cuộn hút RDC24 và đúng yêu cầu tải thực tế trước khi lắp đặt. Việc chọn sai điện áp cuộn hút hoặc sai dòng tải có thể làm contactor không hoạt động ổn định hoặc giảm tuổi thọ thiết bị.

Để mua hàng chính hãng, đúng model và được tư vấn lựa chọn theo tải sử dụng, hãy đặt mua tại thietbicodien. Chúng tôi cam kết hỗ trợ báo giá, tư vấn kỹ thuật và cung cấp sản phẩm phù hợp cho tủ điện công nghiệp, hệ thống điều khiển động cơ và các ứng dụng đóng cắt tải 4 cực.

Câu hỏi thường gặp (FAQ)

Khởi động từ Eaton Moeller 109869 dùng điện áp cuộn hút bao nhiêu?

DILMP63(RDC24) sử dụng cuộn hút điều khiển DC 24-27V, phù hợp với các hệ thống tủ điện dùng nguồn điều khiển 24VDC.

DILMP63(RDC24) là contactor mấy cực?

Model này là contactor 4 cực, dùng để đóng cắt đồng thời 4 đường nguồn hoặc 4 nhánh tải theo thiết kế mạch điện.

Contactor Eaton Moeller 109869 có dùng cho động cơ 18.5kW không?

Có thể dùng cho động cơ 18.5kW trong điều kiện AC-3 380/400V theo thông số tham chiếu của sản phẩm. Khi lắp cho động cơ, nên phối hợp thêm rơ le nhiệt hoặc thiết bị bảo vệ quá tải phù hợp.

DILMP63(RDC24) có tiếp điểm phụ tích hợp sẵn không?

Phiên bản này không có tiếp điểm phụ NO hoặc NC tích hợp sẵn. Nếu mạch điều khiển cần tự giữ, phản hồi trạng thái hoặc liên động, người dùng nên chọn thêm khối tiếp điểm phụ rời tương thích.

Sản phẩm này phù hợp với ứng dụng nào?

Khởi động từ Eaton Moeller 109869 phù hợp cho tủ điều khiển động cơ, tải điện trở, gia nhiệt, chiếu sáng, bơm, quạt, băng tải và các hệ thống cần đóng cắt tải 4 cực trong công nghiệp.

Khi đấu dây DILMP63(RDC24) cần lưu ý gì?

Cần đấu đúng cực nguồn, cực tải và đúng điện áp điều khiển DC 24-27V cho A1-A2. Mạch lực nên có MCCB, CB hoặc cầu chì bảo vệ; với tải động cơ cần bổ sung bảo vệ quá tải theo thiết kế hệ thống.
