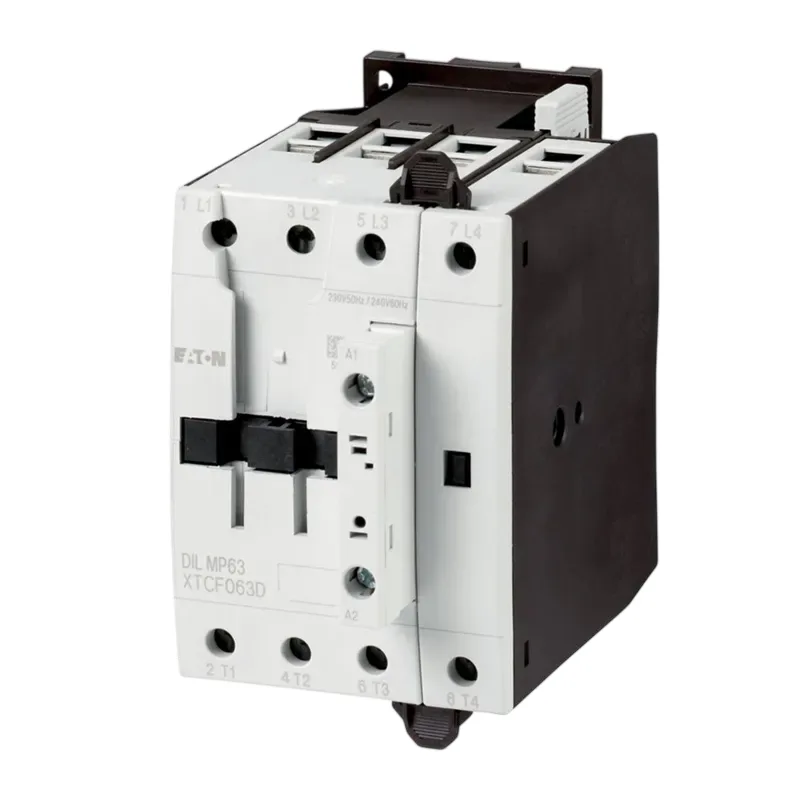

Khởi động từ (Contactor) Eaton Moeller 109854 - DILMP63(230V50/60HZ) 4P, 63A, 18.5kW

Khởi động từ Eaton Moeller 109854 DILMP63(230V50/60HZ) 4P 63A 18.5kW

Khởi động từ Eaton Moeller 109854 - DILMP63(230V50/60HZ) là contactor 4 cực thuộc dòng Eaton Moeller DILMP, dùng để đóng cắt tải điện công nghiệp, tải 4 cực, tải điện trở, hệ thống gia nhiệt, chiếu sáng công suất lớn và điều khiển động cơ 3 pha. Sản phẩm sử dụng cuộn hút 230V AC 50/60Hz, dòng định mức theo nhóm tải AC-1 là 63A và công suất động cơ tham chiếu theo AC-3 tại 380/400V là 18.5kW.

Giới thiệu & nguồn gốc thương hiệu

Eaton Moeller là thương hiệu thiết bị điện công nghiệp nổi tiếng trong lĩnh vực điều khiển, bảo vệ và phân phối điện. Các dòng contactor Moeller được sử dụng rộng rãi trong tủ điện điều khiển động cơ, hệ thống máy móc, dây chuyền sản xuất, HVAC, bơm, quạt, gia nhiệt và chiếu sáng công nghiệp.

Model DILMP63(230V50/60HZ) có mã hàng 109854, xuất xứ Romania, được thiết kế cho các ứng dụng cần contactor 4 cực, khả năng đóng cắt ổn định và lắp đặt bằng đầu nối vít trong tủ điện công nghiệp.

Hạng mục	Thông tin
Tên sản phẩm	Khởi động từ Eaton Moeller 109854 - DILMP63(230V50/60HZ)
Mã hàng	109854
Model	DILMP63(230V50/60HZ)
Dòng sản phẩm	Eaton Moeller DILMP 4-pole contactor
Số cực	4 cực
Dòng định mức AC-1	63A tại 380/400/415V
Dòng định mức AC-3	40A tại 220/230/240V, 380/400/415V, 440V và 500V
Công suất AC-3 tham chiếu	18.5kW tại 380/400V, 50Hz
Điện áp cuộn hút	230V AC 50/60Hz
Điện áp làm việc tối đa	690V AC
Điện áp cách điện định mức	690V
Kiểu đấu nối	Đầu nối vít
Tiếp điểm phụ tích hợp	Không có tiếp điểm phụ NO/NC tích hợp
Kích thước tham khảo	132 x 115 x 74 mm
Khối lượng tham khảo	1.04 kg
Xuất xứ	Romania

Ưu điểm / tính năng nổi bật

• Contactor 4P 63A phù hợp cho mạch 3 pha 4 dây, mạch tải 4 cực hoặc các ứng dụng cần đóng cắt đồng thời nhiều cực.
• Cuộn hút 230V AC 50/60Hz giúp dễ tích hợp với mạch điều khiển AC phổ biến trong tủ điện công nghiệp.
• Công suất động cơ 18.5kW ở nhóm AC-3 380/400V đáp ứng tốt các ứng dụng điều khiển động cơ 3 pha trong sản xuất và dân dụng công nghiệp.
• Thiết kế đầu nối vít chắc chắn, thuận tiện khi lắp đặt, bảo trì và thay thế trong tủ điện.
• Phù hợp cho tải AC-1 như tải điện trở, lò điện trở, gia nhiệt, chiếu sáng công suất lớn và tải cảm ứng AC-3 như động cơ không đồng bộ 3 pha.
• Cấu trúc contactor công nghiệp giúp đóng cắt nhanh, giảm thao tác cơ khí thủ công và hỗ trợ tự động hóa hệ thống điều khiển.

Chức năng & nguyên lý hoạt động / ứng dụng

Chức năng chính

Khởi động từ Eaton Moeller DILMP63 có nhiệm vụ đóng hoặc ngắt mạch lực thông qua tín hiệu điều khiển đưa vào cuộn hút A1-A2. Khi cuộn hút nhận điện áp điều khiển 230V AC, cơ cấu điện từ sẽ hút lõi từ, làm các tiếp điểm chính đóng lại để cấp nguồn cho tải. Khi mất điện điều khiển, lò xo hồi vị đưa tiếp điểm về trạng thái mở, ngắt nguồn ra tải.

Nguyên lý hoạt động

Trong mạch điều khiển cơ bản, nút STOP thường đóng được mắc nối tiếp với nút START thường mở và cuộn hút A1-A2. Khi nhấn START, cuộn hút nhận điện, contactor đóng các tiếp điểm chính để cấp điện cho tải. Nếu hệ thống có thêm tiếp điểm phụ tự giữ lắp rời, tiếp điểm này có thể duy trì trạng thái đóng sau khi nhả nút START. Khi nhấn STOP hoặc khi mạch bảo vệ tác động, cuộn hút mất điện và contactor mở mạch lực.

Ứng dụng thực tế

Contactor Eaton Moeller 109854 thường được dùng trong tủ điều khiển động cơ 3 pha, tủ bơm, quạt công nghiệp, máy nén, băng tải, hệ thống gia nhiệt, lò điện trở, tủ chiếu sáng công suất lớn và các mạch đóng cắt tải 4 cực. Với thiết kế 4P, sản phẩm đặc biệt phù hợp khi cần đóng cắt đồng thời cả ba pha và dây trung tính trong một số cấu hình hệ thống.

Cam kết & nơi mua hàng

Khi chọn mua khởi động từ Eaton Moeller DILMP63(230V50/60HZ), người dùng nên kiểm tra đúng mã hàng 109854, điện áp cuộn hút 230V AC 50/60Hz, số cực 4P và thông số tải phù hợp với ứng dụng thực tế. Việc chọn đúng contactor giúp hệ thống vận hành an toàn, giảm lỗi đóng cắt và thuận tiện cho bảo trì tủ điện.

Để mua hàng chính hãng, đúng model và được tư vấn phù hợp cho tủ điện công nghiệp, hãy đặt mua tại thietbicodien. Chúng tôi cam kết hỗ trợ kiểm tra mã sản phẩm, tư vấn thay thế tương đương và cung cấp giải pháp phù hợp cho nhu cầu điều khiển, bảo vệ thiết bị điện công nghiệp.

Câu hỏi thường gặp (FAQ)

Khởi động từ Eaton Moeller 109854 dùng để làm gì?

Khởi động từ Eaton Moeller 109854 dùng để đóng cắt mạch điện công nghiệp, điều khiển động cơ 3 pha, tải điện trở, tải gia nhiệt, chiếu sáng công suất lớn và các hệ thống cần contactor 4 cực.

DILMP63(230V50/60HZ) dùng cuộn hút điện áp bao nhiêu?

Model DILMP63(230V50/60HZ) sử dụng cuộn hút 230V AC, làm việc với tần số 50/60Hz, phù hợp cho nhiều mạch điều khiển AC trong tủ điện.

Thông số 63A của sản phẩm được hiểu như thế nào?

Thông số 63A là dòng định mức theo nhóm tải AC-1, thường áp dụng cho tải không cảm hoặc hơi cảm như tải điện trở và gia nhiệt. Với tải động cơ AC-3, cần đối chiếu thêm dòng và công suất động cơ phù hợp theo điện áp sử dụng.

Contactor này có dùng cho động cơ 18.5kW không?

Có. Sản phẩm có công suất tham chiếu 18.5kW cho động cơ AC-3 tại 380/400V, 50Hz. Khi lắp đặt thực tế, cần kiểm tra thêm dòng động cơ, kiểu khởi động, điều kiện tải và thiết bị bảo vệ đi kèm.

DILMP63(230V50/60HZ) có tiếp điểm phụ tích hợp không?

Model này không có tiếp điểm phụ NO/NC tích hợp sẵn. Nếu cần mạch tự giữ, phản hồi trạng thái hoặc liên động, người dùng có thể chọn thêm khối tiếp điểm phụ phù hợp theo cấu hình tủ điện.

Thiết bị bảo vệ nào nên dùng kèm contactor Eaton Moeller DILMP63?

Tùy ứng dụng, contactor nên được phối hợp với MCCB, CB, cầu chì hoặc rơ le nhiệt. Với động cơ, rơ le nhiệt hoặc thiết bị bảo vệ động cơ giúp bảo vệ quá tải, mất pha và tăng độ an toàn cho hệ thống.

Contactor 4P khác gì contactor 3P?

Contactor 4P có bốn cực đóng cắt, thường dùng cho mạch cần ngắt đồng thời bốn dây hoặc tải 4 cực. Contactor 3P chủ yếu dùng để đóng cắt ba pha trong mạch động cơ hoặc tải 3 pha thông thường.
