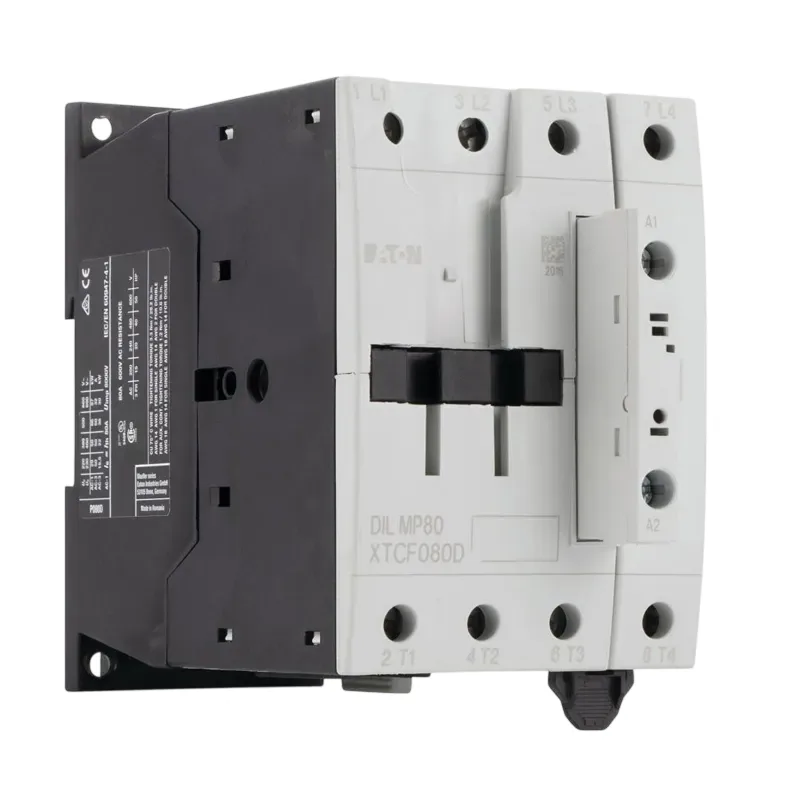

Khởi động từ (Contactor) Eaton Moeller 109877 - DILMP80(110V50HZ, 120V60HZ) 4P, 80A, 50kW

Khởi động từ Eaton Moeller 109877 DILMP80(110V50HZ, 120V60HZ) 4P 80A

Khởi động từ Eaton Moeller 109877 là contactor 4 cực thuộc dòng DILMP, được thiết kế để đóng cắt nguồn cho các tải điện công nghiệp cần điều khiển an toàn, ổn định và có độ bền cao. Model DILMP80(110V50HZ, 120V60HZ) sử dụng cuộn hút AC 110V 50Hz hoặc 120V 60Hz, phù hợp cho tủ điện điều khiển, hệ thống phân phối tải, mạch động lực 3 pha 4 dây và các ứng dụng đóng cắt tải công suất lớn.

Thương hiệu Eaton Moeller là nhóm sản phẩm thiết bị đóng cắt và điều khiển hạ áp của Eaton, một tập đoàn quản lý năng lượng toàn cầu chuyên cung cấp giải pháp điện, tự động hóa và bảo vệ hệ thống điện. Sản phẩm có xuất xứ Romania theo thông tin hàng hóa, phù hợp cho nhu cầu thay thế, lắp mới hoặc nâng cấp tủ điện công nghiệp.

Hạng mục	Thông tin
Tên sản phẩm	Khởi động từ Eaton Moeller 109877
Model	DILMP80(110V50HZ, 120V60HZ)
Dòng sản phẩm	Eaton Moeller DILMP 4-pole contactor
Số cực	4P, 4 tiếp điểm chính thường mở
Dòng định mức AC-1	80A tại 380/400/415V
Công suất AC-1 tham khảo	50kW tại 380/400V, 50Hz
Dòng định mức AC-3	50A tại 380/400/415V
Công suất AC-3 tham khảo	22kW tại 380/400V, 50Hz
Điện áp cuộn hút	110V AC 50Hz hoặc 120V AC 60Hz
Kiểu đấu nối mạch chính	Đấu vít
Điện áp làm việc tối đa	690V AC
Tiếp điểm phụ tích hợp	Không có tiếp điểm phụ NO/NC tích hợp
Kích thước	Rộng 74mm, cao 115mm, sâu 132mm
Khối lượng	Khoảng 1.04kg
Tiêu chuẩn, chứng nhận	CE, UL, CSA, IEC/EN 60947, IEC/EN 60947-4-1, VDE 0660

Ưu điểm và tính năng nổi bật

Contactor 4P 80A Eaton Moeller giúp đóng cắt đồng thời bốn cực nguồn, rất hữu ích trong các hệ thống cần ngắt cả ba pha và dây trung tính hoặc điều khiển các tải 4 cực. Thiết kế 4 tiếp điểm chính thường mở giúp trạng thái mặc định của mạch động lực là hở, chỉ cấp điện cho tải khi cuộn hút được kích hoạt.

• Khả năng đóng cắt tải lớn: phù hợp cho tải AC-1 như điện trở, gia nhiệt, chiếu sáng công suất lớn và các tải ít cảm kháng.
• Cuộn hút AC 110V/120V: đáp ứng các tủ điều khiển sử dụng nguồn điều khiển 110V 50Hz hoặc 120V 60Hz.
• Đấu nối bằng vít: giúp siết dây chắc chắn, thuận tiện khi lắp đặt trong tủ điện công nghiệp.
• Độ bền cơ khí cao: phù hợp môi trường vận hành đóng cắt lặp lại trong hệ thống điều khiển tự động.
• Chuẩn công nghiệp quốc tế: đáp ứng các tiêu chuẩn như IEC/EN 60947 và UL/CSA, hỗ trợ sử dụng trong nhiều cấu hình tủ điện khác nhau.

Chức năng, nguyên lý hoạt động và ứng dụng

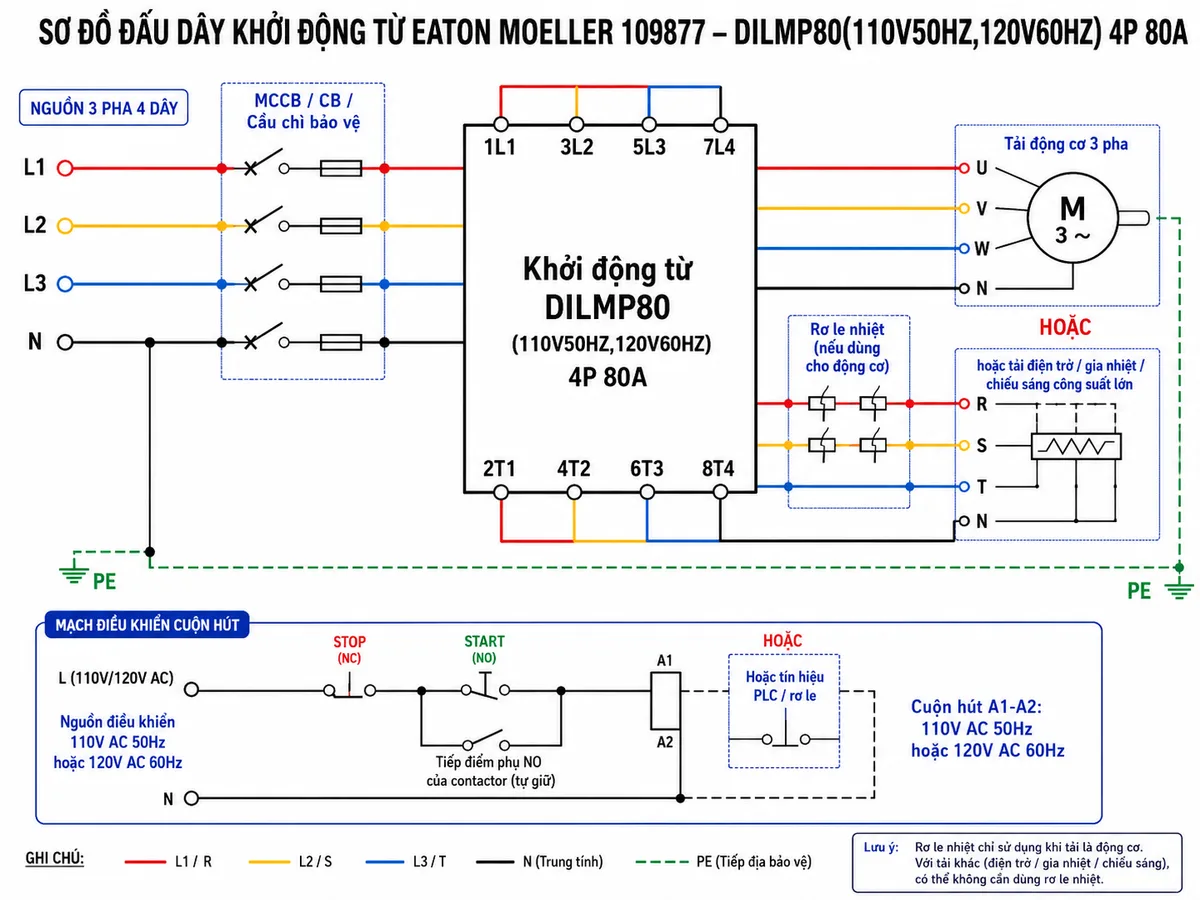

Sơ đồ đấu dây và kết nối

Khi lắp đặt DILMP80 110V 50Hz 120V 60Hz, nguồn động lực thường đi qua MCCB, CB hoặc cầu chì bảo vệ trước khi vào các cực đầu vào của contactor. Các cực đầu ra cấp điện đến tải, còn cuộn hút A1-A2 nhận tín hiệu từ mạch điều khiển qua nút nhấn, rơ le trung gian hoặc PLC. Với ứng dụng động cơ, nên phối hợp thêm thiết bị bảo vệ quá tải phù hợp theo yêu cầu thiết kế tủ điện.

Nguyên lý hoạt động

Nguyên lý làm việc của khởi động từ Eaton 109877 dựa trên lực điện từ. Khi cuộn hút A1-A2 được cấp đúng điện áp điều khiển, lõi từ hút phần ứng, làm các tiếp điểm chính đóng lại để cấp điện cho tải. Khi mạch điều khiển ngắt, cuộn hút mất điện, lò xo hồi vị đưa cơ cấu về trạng thái ban đầu, các tiếp điểm chính mở ra và ngắt tải khỏi nguồn.

Ứng dụng thực tế

Khởi động từ 4 cực 80A thường được dùng trong tủ điều khiển máy móc, tủ phân phối phụ tải, hệ thống gia nhiệt, chiếu sáng công suất lớn, tải điện trở, hệ thống HVAC và các mạch động lực cần đóng cắt bằng tín hiệu điều khiển từ xa. Với tải động cơ, cần kiểm tra đúng cấp sử dụng AC-3, dòng làm việc, công suất động cơ và phối hợp bảo vệ quá tải trước khi chọn thiết bị.

Cam kết và nơi mua hàng

Khi cần mua Khởi động từ Eaton Moeller 109877 DILMP80(110V50HZ, 120V60HZ) chính hãng, quý khách có thể đặt hàng tại thietbicodien. Chúng tôi tập trung cung cấp thiết bị điện công nghiệp đúng model, hỗ trợ tư vấn lựa chọn theo điện áp cuộn hút, dòng tải, số cực, ứng dụng AC-1 hoặc AC-3 và cấu hình tủ điện thực tế.

• Cam kết tư vấn đúng model, đúng nhu cầu sử dụng.
• Hỗ trợ kiểm tra thông số trước khi thay thế contactor cũ.
• Cung cấp giải pháp phối hợp với MCCB, cầu chì, rơ le nhiệt và phụ kiện tủ điện.
• Phù hợp cho khách hàng mua lẻ, nhà máy, đơn vị bảo trì và nhà thầu tủ điện.

Câu hỏi thường gặp (FAQ)

Khởi động từ Eaton Moeller 109877 dùng cuộn hút điện áp bao nhiêu?

Eaton Moeller 109877 dùng cuộn hút AC 110V 50Hz hoặc 120V 60Hz. Khi thay thế, cần kiểm tra nguồn điều khiển trong tủ điện để chọn đúng model.

DILMP80(110V50HZ, 120V60HZ) là contactor mấy cực?

DILMP80(110V50HZ, 120V60HZ) là contactor 4 cực, có 4 tiếp điểm chính thường mở, phù hợp cho hệ thống cần đóng cắt đồng thời 4 đường nguồn.

Contactor Eaton 109877 có dùng cho tải 50kW không?

Sản phẩm có mức công suất AC-1 tham khảo 50kW tại 380/400V, 50Hz. Với động cơ AC-3, cần chọn theo dòng và công suất động cơ thực tế vì mức công suất AC-3 tại 380/400V là 22kW.

Sản phẩm có sẵn tiếp điểm phụ không?

Model này không có tiếp điểm phụ NO/NC tích hợp sẵn. Nếu cần mạch tự giữ, phản hồi trạng thái hoặc liên động, có thể chọn thêm khối tiếp điểm phụ tương thích với dòng DILM/DILMP.

DILMP80 4P phù hợp cho những ứng dụng nào?

DILMP80 4P phù hợp cho tủ điện công nghiệp, tải gia nhiệt, tải điện trở, chiếu sáng công suất lớn, hệ thống HVAC, mạch phân phối tải và một số ứng dụng động cơ khi được chọn đúng cấp sử dụng và bảo vệ đi kèm.

Khi lắp đặt contactor 4P 80A cần lưu ý gì?

Cần kiểm tra đúng điện áp cuộn hút, dòng tải, tiết diện dây, thiết bị bảo vệ ngắn mạch, bảo vệ quá tải và sơ đồ điều khiển STOP/START hoặc PLC. Việc đấu nối nên do kỹ thuật viên điện có chuyên môn thực hiện.
