Khởi động từ (Contactor) Eaton Moeller 109886 - DILMP80(24V50/60HZ) 4P, 80A, 50kW

Khởi động từ Eaton Moeller 109886 - DILMP80(24V50/60HZ) 4P, 80A, 50kW

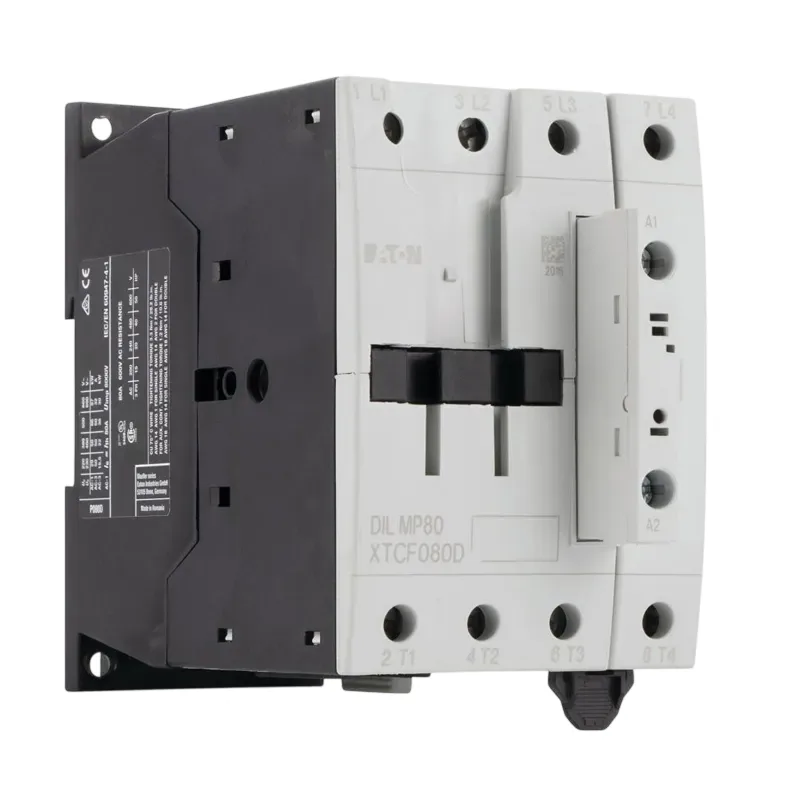

Khởi động từ (Contactor) Eaton Moeller 109886 - DILMP80(24V50/60HZ) 4P, 80A, 50kW là contactor 4 cực thuộc dòng DILMP của Eaton Moeller, dùng để đóng cắt tải điện công nghiệp, tải gia nhiệt, chiếu sáng công suất lớn hoặc các mạch điều khiển động lực cần khả năng đóng cắt ổn định.

Model DILMP80(24V50/60HZ) sử dụng cuộn hút điều khiển 24V AC 50/60Hz, phù hợp cho tủ điện điều khiển có nguồn điều khiển thấp áp, giúp tăng mức an toàn cho mạch nút nhấn, PLC hoặc rơ le trung gian.

1) Giới thiệu & nguồn gốc thương hiệu

Eaton là thương hiệu quốc tế trong lĩnh vực quản lý năng lượng, thiết bị đóng cắt, điều khiển và bảo vệ điện công nghiệp. Dòng Moeller được biết đến rộng rãi trong các hệ thống tủ điện điều khiển nhờ độ bền cơ khí, khả năng phối hợp bảo vệ và danh mục phụ kiện phong phú.

Sản phẩm Eaton Moeller 109886 có xuất xứ Romania, thuộc nhóm contactor 4 cực cho tải điện 4P. Đây là lựa chọn phù hợp cho các ứng dụng cần đóng cắt đồng thời nhiều cực nguồn, đặc biệt trong hệ thống điện 3 pha 4 dây hoặc các tải AC-1 công suất lớn.

2) Ưu điểm / tính năng nổi bật

• Thiết kế contactor 4P 80A, cho phép đóng cắt đồng thời 4 tiếp điểm chính trong cùng một thao tác điều khiển.
• Cuộn hút 24V AC 50/60Hz phù hợp cho mạch điều khiển an toàn thấp áp, dễ tích hợp với nút nhấn, rơ le hoặc tín hiệu điều khiển từ PLC.
• Phù hợp với tải AC-1 như tải điện trở, gia nhiệt, lò điện, chiếu sáng công suất lớn và các tải ít cảm.
• Có thể dùng trong mạch động cơ AC-3 khi lựa chọn đúng dòng tải, công suất động cơ và thiết bị bảo vệ đi kèm.
• Kiểu đấu nối vít giúp lắp đặt chắc chắn trong tủ điện công nghiệp, thuận tiện khi bảo trì hoặc thay thế.
• Thuộc hệ sinh thái DILM/DILMP của Eaton Moeller, có thể phối hợp với phụ kiện như tiếp điểm phụ, bộ dập xung và thiết bị bảo vệ phù hợp.

Thông số kỹ thuật tham khảo

Hạng mục	Thông tin
Tên sản phẩm	Khởi động từ Eaton Moeller 109886 - DILMP80(24V50/60HZ)
Mã hàng / Catalog number	109886
Model code	DILMP80(24V50/60HZ)
Dòng sản phẩm	Eaton Moeller DILMP 4-pole contactor
Số cực	4P, 4 tiếp điểm chính thường mở
Điện áp cuộn hút điều khiển	24V AC 50/60Hz
Kiểu vận hành cuộn hút	AC operation
Dòng định mức AC-1 tại 380/400/415V	80A
Công suất định mức AC-1 tại 380/400V	50kW
Dòng định mức AC-3 tại 380/400/415V	50A
Công suất định mức AC-3 tại 380/400V	22kW
Điện áp vận hành định mức tối đa	690V AC
Điện áp cách điện định mức	690V AC
Điện áp chịu xung định mức	8000V AC
Kiểu đấu nối	Screw terminals
Tiếp điểm phụ tích hợp	0 NO, 0 NC
Tuổi thọ cơ khí	10.000.000 lần thao tác
Nhiệt độ môi trường vận hành dạng mở	-25°C đến +60°C
Kích thước	132 x 115 x 74 mm
Khối lượng	1,04 kg
Tiêu chuẩn / chứng nhận	IEC/EN 60947-4-1, CE, UL, CSA, VDE 0660
Xuất xứ	Romania

3) Chức năng & nguyên lý hoạt động / ứng dụng

Chức năng chính

Khởi động từ Eaton Moeller DILMP80(24V50/60HZ) có nhiệm vụ đóng cắt mạch động lực bằng tín hiệu điều khiển điện. Khi cuộn hút A1-A2 được cấp nguồn 24V AC, contactor sẽ hút lõi từ và đóng đồng thời các tiếp điểm chính, từ đó cấp điện cho tải đầu ra. Khi mất tín hiệu điều khiển, lò xo hồi vị đưa tiếp điểm về trạng thái mở, ngắt nguồn cấp cho tải.

Trong thực tế, contactor không thay thế cho thiết bị bảo vệ ngắn mạch hoặc quá tải. Khi lắp đặt, cần phối hợp với CB, MCCB, cầu chì, rơ le nhiệt hoặc thiết bị bảo vệ phù hợp theo loại tải và tiêu chuẩn thiết kế tủ điện.

Nguyên lý hoạt động

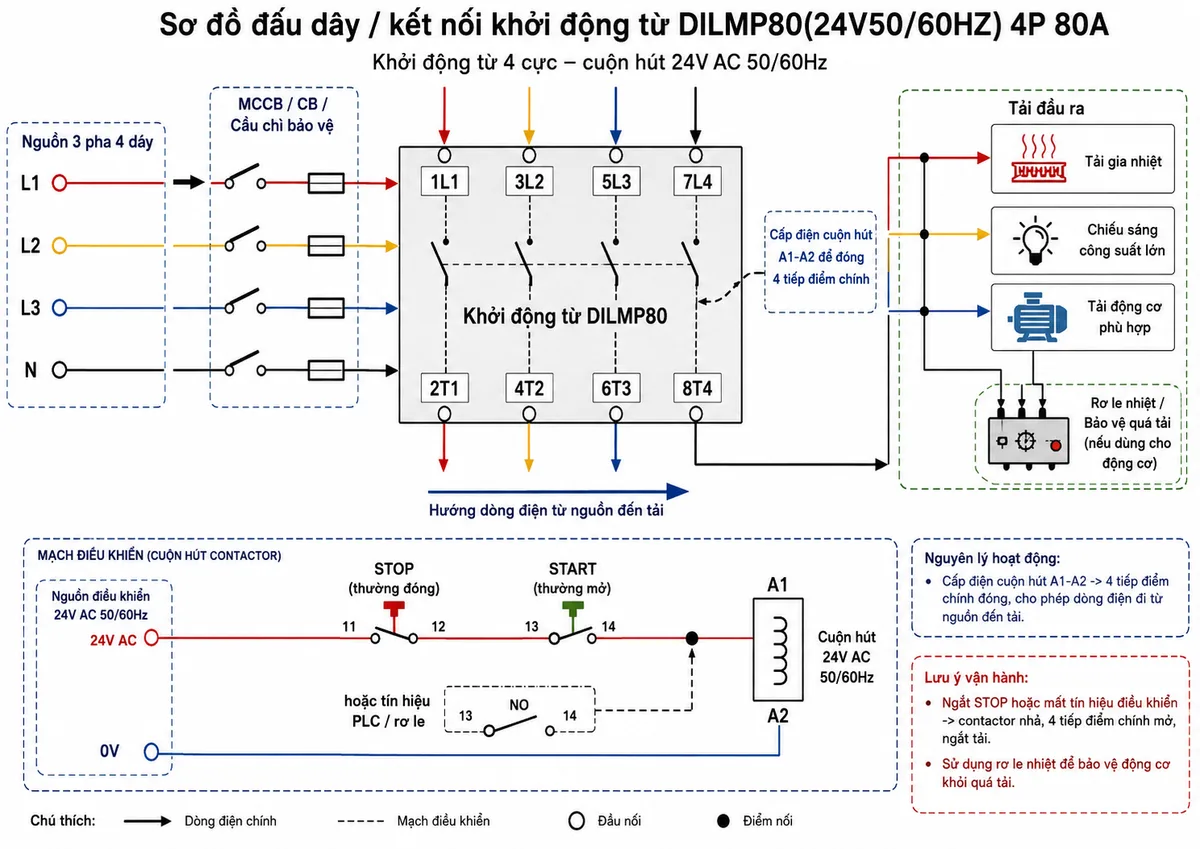

Nguyên lý của contactor Eaton Moeller 109886 dựa trên lực hút điện từ. Khi mạch điều khiển cấp điện vào cuộn hút A1-A2, cuộn dây tạo từ trường kéo lõi sắt động về phía lõi tĩnh. Chuyển động này làm cụm tiếp điểm chính 4P đóng lại, cho phép dòng điện đi qua contactor đến tải.

Khi người vận hành nhấn STOP, PLC ngắt tín hiệu hoặc nguồn điều khiển mất điện, cuộn hút không còn từ trường giữ. Lò xo hồi vị đẩy cơ cấu tiếp điểm trở lại trạng thái mở, giúp ngắt tải nhanh và đồng thời trên các cực.

Ứng dụng tiêu biểu

• Đóng cắt tải điện trở, tải gia nhiệt, lò sấy, tủ sấy và hệ thống nhiệt công nghiệp.
• Điều khiển hệ thống chiếu sáng công suất lớn trong nhà xưởng, kho bãi hoặc khu sản xuất.
• Đóng cắt mạch nguồn 3 pha 4 dây hoặc mạch 4 cực cần ngắt đồng thời nhiều đường dẫn điện.
• Sử dụng trong tủ điều khiển máy móc, dây chuyền tự động hóa, hệ thống HVAC và tủ phân phối công nghiệp.
• Ứng dụng cho mạch động cơ AC khi được chọn đúng theo dòng AC-3, công suất động cơ và phương án bảo vệ đi kèm.

4) Cam kết & nơi mua hàng

Khi chọn mua khởi động từ Eaton Moeller 109886 DILMP80(24V50/60HZ), khách hàng nên kiểm tra đúng mã hàng, điện áp cuộn hút, số cực, dòng định mức và loại tải sử dụng để tránh nhầm lẫn với các biến thể DILMP80 điện áp cuộn hút khác.

Để mua hàng chính hãng, đúng model và được tư vấn lựa chọn phù hợp cho tủ điện công nghiệp, hãy đặt mua tại thietbicodien. Chúng tôi hỗ trợ tư vấn kỹ thuật, báo giá nhanh và cung cấp sản phẩm phù hợp cho nhu cầu thay thế, lắp mới hoặc dự phòng bảo trì.

Câu hỏi thường gặp (FAQ)

DILMP80(24V50/60HZ) là contactor mấy cực?

DILMP80(24V50/60HZ) là contactor 4 cực, có 4 tiếp điểm chính thường mở dùng để đóng cắt đồng thời các đường nguồn trong mạch động lực.

Cuộn hút của Eaton Moeller 109886 dùng điện áp bao nhiêu?

Model này dùng cuộn hút điều khiển 24V AC ở tần số 50/60Hz, phù hợp cho tủ điện có nguồn điều khiển thấp áp và các mạch điều khiển qua nút nhấn, PLC hoặc rơ le trung gian.

Sản phẩm 80A, 50kW này dùng cho tải nào phù hợp?

Khởi động từ 80A 4P này phù hợp với tải AC-1 như điện trở, gia nhiệt, lò sấy, chiếu sáng công suất lớn và các tải ít cảm. Với tải động cơ AC-3, cần chọn theo dòng và công suất AC-3 tương ứng, không chỉ dựa vào con số 50kW của AC-1.

Contactor Eaton Moeller 109886 có sẵn tiếp điểm phụ không?

Theo cấu hình sản phẩm, contactor không tích hợp sẵn tiếp điểm phụ NO hoặc NC. Nếu cần mạch tự giữ, phản hồi trạng thái hoặc liên động, người dùng có thể chọn thêm khối tiếp điểm phụ tương thích.

Khi lắp DILMP80(24V50/60HZ) có cần rơ le nhiệt hoặc CB không?

Có. Contactor chỉ thực hiện chức năng đóng cắt, không thay thế thiết bị bảo vệ. Tùy loại tải, cần phối hợp với CB, MCCB, cầu chì, rơ le nhiệt hoặc bộ bảo vệ động cơ phù hợp.

Eaton Moeller 109886 có dùng được cho hệ thống 3 pha 4 dây không?

Có thể dùng trong hệ thống 3 pha 4 dây khi thiết kế yêu cầu đóng cắt đồng thời L1, L2, L3 và N qua 4 cực contactor. Việc đấu nối cần tuân thủ sơ đồ tủ điện và tiêu chuẩn an toàn điện hiện hành.

Sản phẩm này khác gì với các mã DILMP80 cuộn hút 220V hoặc 230V?

Điểm khác biệt chính là điện áp cuộn hút. Eaton Moeller 109886 dùng cuộn hút 24V AC 50/60Hz, trong khi các biến thể khác có thể dùng 220V, 230V, 240V hoặc điện áp điều khiển khác. Khi thay thế, cần kiểm tra đúng điện áp cuộn hút A1-A2.
