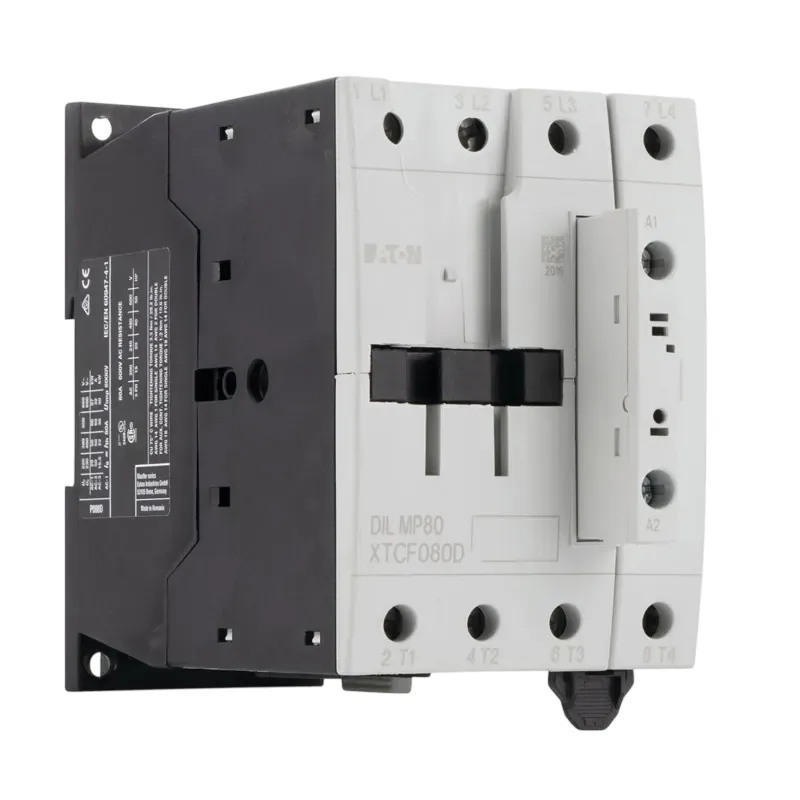

Khởi động từ (Contactor) Eaton Moeller 109898 - DILMP80(RDC24) 4P, 80A, 50kW

Khởi động từ Eaton Moeller 109898 - DILMP80(RDC24) 4P, 80A, 50kW

Khởi động từ Eaton Moeller 109898 - DILMP80(RDC24) là contactor 4 cực thuộc dòng Eaton Moeller DILMP, dùng để đóng cắt mạch tải công suất lớn trong tủ điện công nghiệp. Sản phẩm có cuộn hút điều khiển RDC24: 24 - 27V DC, phù hợp cho các hệ thống điều khiển bằng nguồn DC, PLC, rơ le trung gian hoặc mạch điều khiển tự động.

Eaton Moeller là thương hiệu thiết bị điện công nghiệp nổi tiếng của Eaton, được ứng dụng rộng rãi trong tủ điện điều khiển, tủ phân phối, hệ thống động cơ, gia nhiệt, chiếu sáng công suất lớn và các dây chuyền tự động hóa. Với mã hàng 109898, model DILMP80(RDC24) hướng đến nhu cầu đóng cắt tải 4 cực, độ bền cơ khí cao và vận hành ổn định trong môi trường công nghiệp.

Ưu điểm và tính năng nổi bật

Contactor Eaton Moeller DILMP80(RDC24) được thiết kế cho các ứng dụng cần đóng cắt tải ổn định, rõ trạng thái và dễ tích hợp vào hệ thống điều khiển. Sản phẩm phù hợp cho kỹ sư tủ điện, nhà máy, xưởng sản xuất và các đơn vị cần thay thế contactor Eaton Moeller chính hãng.

• Thiết kế 4P 4NO, phù hợp cho mạch tải 4 cực hoặc các tải cần ngắt đồng thời nhiều đường dây.
• Dòng định mức 80A ở AC-1, thích hợp cho tải không cảm hoặc ít cảm như điện trở, gia nhiệt, lò điện và chiếu sáng công suất lớn.
• Cuộn hút điều khiển 24 - 27V DC, thuận tiện khi kết hợp với PLC, bộ nguồn DC, rơ le điều khiển và mạch tự động hóa.
• Tích hợp mạch dập nhiễu trong phần điện tử điều khiển, giúp giảm ảnh hưởng xung điện khi đóng cắt cuộn hút.
• Đấu nối bằng cọc vít, dễ lắp đặt trong tủ điện công nghiệp và thuận tiện cho bảo trì.
• Đáp ứng các tiêu chuẩn công nghiệp phổ biến như IEC/EN 60947, UL, CSA, CE và VDE theo dữ liệu sản phẩm Eaton.

Thông số kỹ thuật tham khảo

Hạng mục	Thông tin
Tên sản phẩm	Khởi động từ Eaton Moeller 109898 - DILMP80(RDC24)
Mã hàng	109898
Model	DILMP80(RDC24)
Dòng sản phẩm	Eaton Moeller series DILMP 4-pole contactor
Số cực	4 cực
Số tiếp điểm chính thường mở	4 NO
Điện áp cuộn hút điều khiển	24 - 27V DC
Kiểu vận hành cuộn hút	DC operation
Dòng định mức AC-1 tại 380/400/415V	80A
Dòng định mức AC-3 tại 380/400/415V	50A
Công suất AC-1 tại 380/400V, 50Hz	50kW
Công suất AC-3 tại 380/400V, 50Hz	22kW
Điện áp cách điện định mức Ui	690V
Kiểu đấu nối	Cọc vít
Kích thước	132 x 115 x 74 mm
Khối lượng	Khoảng 1.2 kg
Xuất xứ	Romania

Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng chính

Khởi động từ 4P Eaton Moeller DILMP80(RDC24) có nhiệm vụ đóng hoặc ngắt mạch động lực thông qua tín hiệu điều khiển cấp vào cuộn hút A1-A2. Khi cuộn hút được cấp nguồn DC phù hợp, cơ cấu từ bên trong sẽ hút lõi động, làm các tiếp điểm chính chuyển sang trạng thái đóng để cấp điện cho tải. Khi mất tín hiệu điều khiển, lò xo hồi vị đưa cơ cấu về trạng thái ban đầu, các tiếp điểm chính mở ra và ngắt tải.

Trong thực tế, model DILMP80(RDC24) thường được dùng trong tủ điện điều khiển tải gia nhiệt, tải điện trở, chiếu sáng công suất lớn, mạch phân phối 4 cực hoặc các hệ thống cần đóng cắt đồng thời nhiều đường dây. Với ứng dụng động cơ, cần lựa chọn theo đúng cấp tải AC-3, công suất động cơ, điện áp làm việc và thiết bị bảo vệ đi kèm.

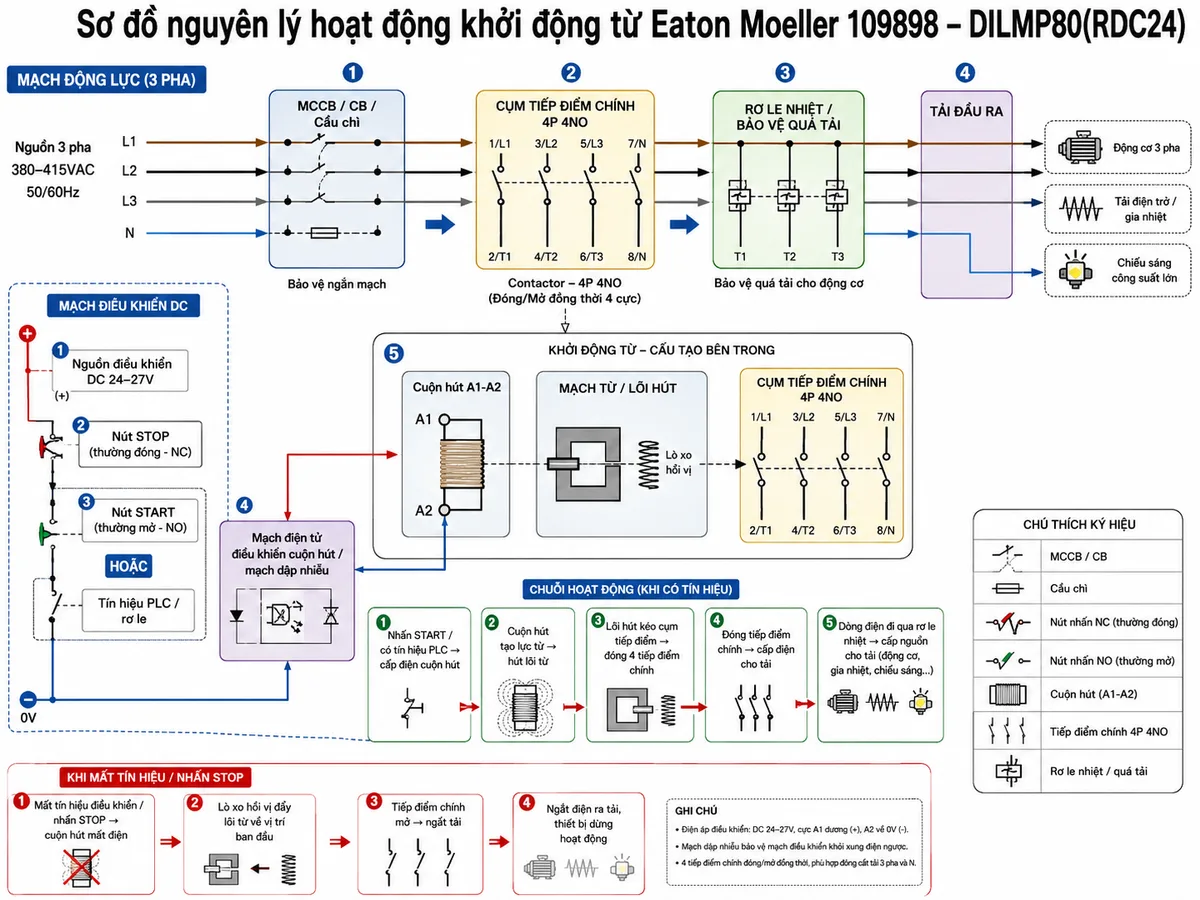

Nguyên lý hoạt động

Khi người vận hành nhấn START hoặc PLC xuất tín hiệu điều khiển, nguồn 24 - 27V DC được đưa qua mạch điều khiển đến cuộn hút A1-A2. Cuộn hút sinh ra từ trường, hút lõi từ và làm cụm tiếp điểm chính 4 cực đóng lại. Lúc này nguồn động lực được truyền từ đầu vào sang đầu ra để cấp điện cho tải.

Khi nhấn STOP, rơ le bảo vệ tác động hoặc PLC ngắt tín hiệu, cuộn hút mất điện. Từ trường biến mất, lò xo hồi vị đẩy lõi từ về vị trí ban đầu, làm các tiếp điểm chính mở ra. Nhờ cơ chế này, contactor 4P 80A cho phép điều khiển tải công suất lớn bằng tín hiệu điều khiển công suất nhỏ, tăng tính an toàn và khả năng tự động hóa cho hệ thống.

Ứng dụng phù hợp

• Tủ điện điều khiển tải gia nhiệt, điện trở, lò điện và hệ thống sấy công nghiệp.
• Tủ phân phối cần đóng cắt đồng thời 4 cực trong mạch tải công suất lớn.
• Hệ thống điều khiển tự động sử dụng PLC hoặc nguồn điều khiển DC 24V.
• Mạch chiếu sáng công nghiệp, tải không cảm hoặc tải ít cảm theo cấp sử dụng AC-1.
• Ứng dụng động cơ 3 pha khi lựa chọn đúng thông số AC-3, bảo vệ quá tải và điều kiện lắp đặt.

Cam kết và nơi mua hàng

Khi chọn mua khởi động từ Eaton Moeller 109898, khách hàng nên ưu tiên nguồn hàng rõ ràng để tránh nhầm model, sai điện áp cuộn hút hoặc mua phải hàng không đúng tiêu chuẩn. Model DILMP80(RDC24) cần được đối chiếu đúng mã hàng, điện áp cuộn hút DC 24 - 27V và cấu hình 4 cực trước khi lắp đặt vào tủ điện.

Quý khách có thể đặt mua sản phẩm chính hãng tại thietbicodien. Chúng tôi hỗ trợ tư vấn chọn đúng model, kiểm tra thông số theo ứng dụng thực tế và cung cấp giải pháp thiết bị điện công nghiệp phù hợp cho tủ điều khiển, tủ phân phối và dây chuyền sản xuất.

Câu hỏi thường gặp (FAQ)

Khởi động từ Eaton Moeller 109898 - DILMP80(RDC24) dùng điện áp cuộn hút bao nhiêu?

Model DILMP80(RDC24) sử dụng cuộn hút điều khiển DC, dải điện áp điều khiển 24 - 27V DC. Đây là mức điện áp phổ biến trong hệ thống tủ điện tự động hóa dùng PLC và bộ nguồn DC.

DILMP80(RDC24) là contactor mấy cực?

DILMP80(RDC24) là contactor 4 cực, có 4 tiếp điểm chính thường mở. Sản phẩm phù hợp cho các ứng dụng cần đóng cắt đồng thời nhiều đường dây trong mạch tải.

Thông số 80A và 50kW của sản phẩm được hiểu như thế nào?

Thông số 80A là dòng định mức ở cấp tải AC-1 tại 380/400/415V. Công suất 50kW tương ứng với cấp AC-1 tại 380/400V, 50Hz. Nếu dùng cho động cơ theo cấp AC-3, cần tham chiếu riêng dòng và công suất AC-3 phù hợp.

Contactor Eaton Moeller DILMP80(RDC24) có dùng cho động cơ 3 pha được không?

Có thể dùng cho động cơ 3 pha khi lựa chọn theo đúng cấp sử dụng AC-3, điện áp vận hành, công suất động cơ và thiết bị bảo vệ đi kèm. Không nên chỉ dựa vào thông số AC-1 khi chọn contactor cho động cơ.

Sản phẩm này phù hợp với PLC không?

Có. Vì cuộn hút của khởi động từ Eaton Moeller DILMP80(RDC24) dùng nguồn điều khiển DC 24 - 27V, sản phẩm phù hợp để điều khiển qua PLC, rơ le trung gian hoặc mạch điều khiển DC trong tủ tự động hóa.

Khi lắp đặt DILMP80(RDC24) cần chú ý gì?

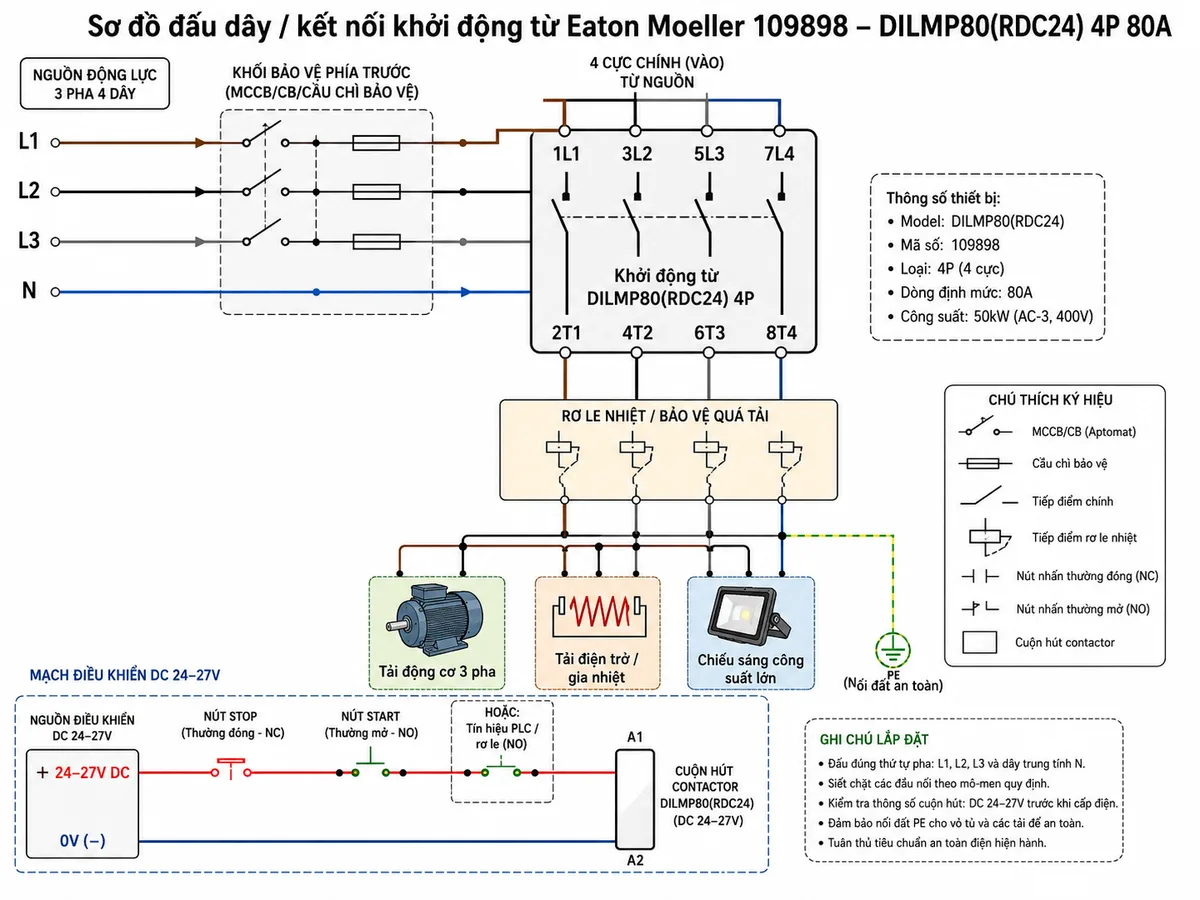

Cần kiểm tra đúng điện áp cuộn hút, đúng cực A1-A2, đúng đầu vào và đầu ra mạch động lực, đồng thời lắp kèm MCCB, CB, cầu chì hoặc rơ le nhiệt phù hợp với tải. Việc đấu nối nên do kỹ thuật viên điện công nghiệp thực hiện theo sơ đồ tủ và tiêu chuẩn an toàn hiện hành.
