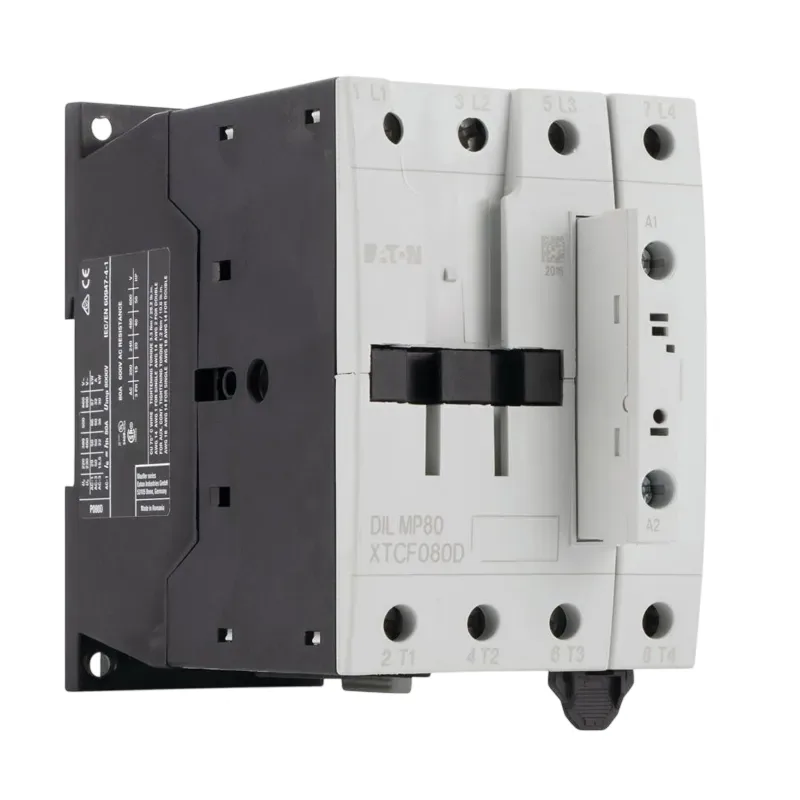

Khởi động từ (Contactor) Eaton Moeller 109884 - DILMP80(230V50HZ,240V60HZ) 4P, 80A, 50kW

Khởi động từ Eaton Moeller 109884 - DILMP80(230V50HZ,240V60HZ) 4P, 80A, 50kW

Khởi động từ Eaton Moeller 109884 - DILMP80(230V50HZ,240V60HZ) là contactor 4 cực thuộc dòng Eaton Moeller DILMP, dùng để đóng cắt tải điện công nghiệp, đặc biệt phù hợp cho mạch điều khiển tải 4 cực, tải điện trở, gia nhiệt, chiếu sáng công suất lớn và các ứng dụng động cơ theo đúng điều kiện thiết kế. Sản phẩm có cuộn hút AC theo mức điện áp điều khiển 230V 50Hz hoặc 240V 60Hz, kết nối bằng vít, phù hợp lắp đặt trong tủ điện điều khiển và tủ phân phối công nghiệp.

Eaton Moeller là thương hiệu thiết bị điện công nghiệp nổi tiếng, được sử dụng rộng rãi trong các hệ thống điều khiển, bảo vệ và phân phối điện. Với xuất xứ Romania theo thông tin sản phẩm, model DILMP80(230V50HZ,240V60HZ) đáp ứng nhu cầu vận hành ổn định cho các hệ thống yêu cầu contactor 4P có độ tin cậy cao.

Hạng mục	Thông tin
Tên sản phẩm	Khởi động từ Eaton Moeller 109884 - DILMP80(230V50HZ,240V60HZ)
Mã hàng	109884
Model	DILMP80(230V50HZ,240V60HZ)
Dòng sản phẩm	Eaton Moeller DILMP contactor 4 cực
Số cực	4P
Dòng làm việc theo AC-1	80A tại 380V, 400V, 415V
Công suất theo AC-1	50kW tại 380V, 400V, 50Hz
Dòng làm việc theo AC-3	50A tại 220V đến 500V; 32A tại 660V, 690V
Điện áp cuộn hút	230V AC 50Hz hoặc 240V AC 60Hz
Kiểu đấu nối	Đầu nối vít
Điện áp cách điện định mức	690V
Cấp bảo vệ thiết bị	IP00
Tiêu chuẩn, chứng nhận	IEC/EN 60947, IEC/EN 60947-4-1, UL, CE, CSA, VDE 0660
Xuất xứ	Romania

Ưu điểm và tính năng nổi bật

Thiết kế 4 cực cho hệ thống tải công nghiệp

Contactor 4P 80A giúp đóng cắt đồng thời nhiều nhánh nguồn trong hệ thống điện công nghiệp. Cấu hình 4 cực phù hợp với các mạch cần đóng cắt 3 pha kèm dây trung tính hoặc các tải 4 cực theo thiết kế tủ điện.

Phù hợp tải AC-1 công suất lớn

Model này được dùng nhiều cho tải điện trở, lò điện trở, gia nhiệt và chiếu sáng công suất lớn. Ở nhóm ứng dụng AC-1, thiết bị có khả năng làm việc với dòng định mức 80A và công suất 50kW tại 380V, 400V, giúp đáp ứng các hệ thống tải công nghiệp cần đóng cắt ổn định.

Cuộn hút AC 230V 50Hz hoặc 240V 60Hz

Cuộn hút của DILMP80(230V50HZ,240V60HZ) dùng nguồn điều khiển AC 230V 50Hz hoặc 240V 60Hz, thuận tiện tích hợp trong các mạch điều khiển phổ biến tại tủ điện công nghiệp. Khi nhận tín hiệu điều khiển, cuộn hút tạo lực điện từ để đóng hệ tiếp điểm chính; khi mất tín hiệu, lò xo hồi vị đưa tiếp điểm về trạng thái mở.

Đấu nối vít chắc chắn, dễ bảo trì

Kiểu đầu nối vít giúp việc đi dây, siết dây và bảo trì trong tủ điện thuận tiện hơn. Đây là lựa chọn quen thuộc trong môi trường công nghiệp nhờ khả năng cố định dây dẫn chắc chắn khi lắp đúng kỹ thuật.

Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng chính

Khởi động từ Eaton Moeller 109884 có chức năng đóng cắt mạch điện động lực thông qua tín hiệu điều khiển cấp vào cuộn hút. Thiết bị thường được lắp sau MCCB, CB hoặc cầu chì bảo vệ và trước tải, giúp người vận hành hoặc hệ thống PLC điều khiển việc cấp điện cho tải một cách gián tiếp, an toàn và linh hoạt hơn so với đóng cắt trực tiếp bằng tay.

Nguyên lý hoạt động

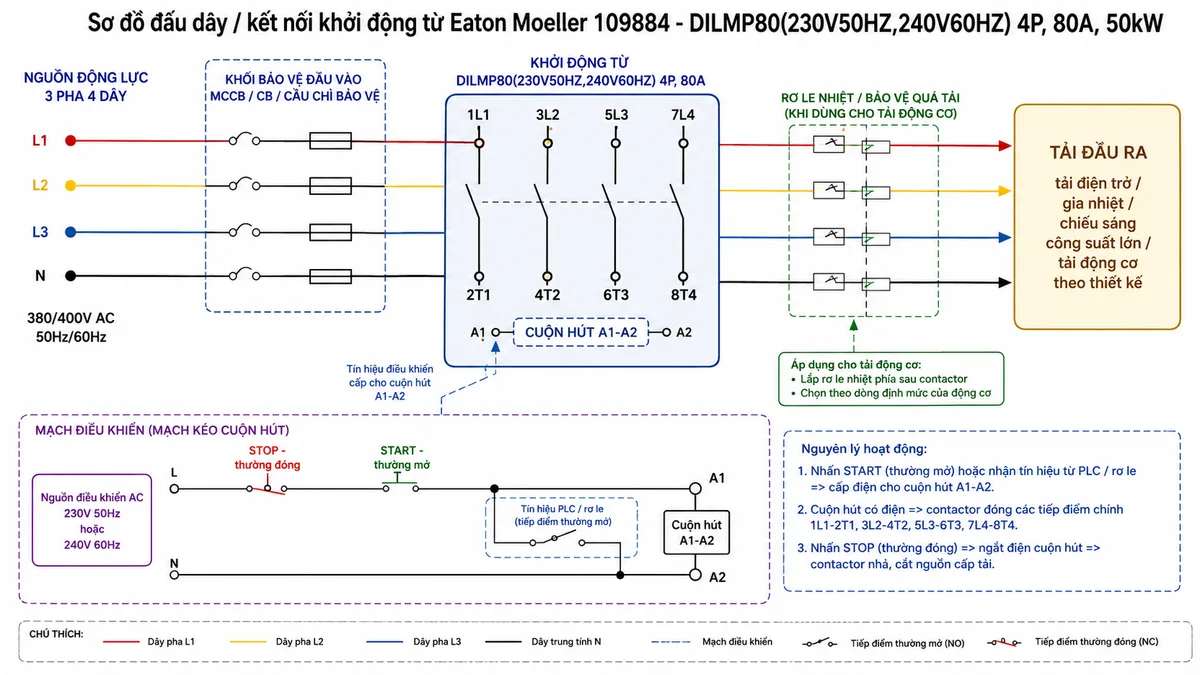

Khi mạch điều khiển được cấp điện qua nút STOP, nút START hoặc tín hiệu PLC, điện áp AC được đưa vào cuộn hút A1-A2. Cuộn hút sinh ra từ trường, hút lõi từ di động và làm các tiếp điểm chính của contactor Eaton Moeller 4 cực đóng lại. Khi tiếp điểm chính đóng, nguồn động lực được cấp từ đầu vào sang đầu ra để vận hành tải. Khi ngắt tín hiệu điều khiển hoặc khi mạch bảo vệ tác động, cuộn hút mất điện, lò xo hồi vị kéo cơ cấu về vị trí ban đầu, các tiếp điểm chính mở ra và tải được ngắt khỏi nguồn.

Ứng dụng thực tế

Sản phẩm phù hợp cho các tủ điện điều khiển tải công nghiệp, tủ phân phối, hệ thống gia nhiệt, lò điện trở, cụm chiếu sáng công suất lớn, dây chuyền sản xuất, bơm, quạt và các ứng dụng động cơ cần contactor có khả năng đóng cắt ổn định. Khi dùng trong mạch động cơ hoặc tải có yêu cầu bảo vệ chuyên biệt, cần phối hợp thêm MCCB, cầu chì, rơ le nhiệt hoặc thiết bị bảo vệ phù hợp theo thiết kế kỹ thuật.

Cam kết và nơi mua hàng

Khi chọn mua khởi động từ Eaton Moeller DILMP80 230V, khách hàng nên ưu tiên nguồn hàng rõ ràng, đúng model, đúng mã 109884 và phù hợp thông số tủ điện đang sử dụng. Sản phẩm cần được kiểm tra theo mã hàng, model, điện áp cuộn hút và số cực trước khi lắp đặt để tránh nhầm với các biến thể DILMP80 có điện áp cuộn hút khác.

Để mua Khởi động từ Eaton Moeller 109884 - DILMP80(230V50HZ,240V60HZ) chính hãng, đúng thông số và được tư vấn lựa chọn theo nhu cầu tủ điện, hãy đặt hàng tại thietbicodien. thietbicodien cam kết hỗ trợ khách hàng chọn đúng thiết bị, đúng ứng dụng và cung cấp giải pháp phù hợp cho hệ thống điện công nghiệp.

Câu hỏi thường gặp (FAQ)

Khởi động từ Eaton Moeller 109884 dùng để làm gì?

Khởi động từ Eaton Moeller 109884 dùng để đóng cắt mạch điện động lực bằng tín hiệu điều khiển, thường lắp trong tủ điện công nghiệp để điều khiển tải điện trở, gia nhiệt, chiếu sáng công suất lớn hoặc động cơ theo thiết kế.

Model DILMP80(230V50HZ,240V60HZ) có điện áp cuộn hút bao nhiêu?

Model DILMP80(230V50HZ,240V60HZ) sử dụng cuộn hút AC 230V 50Hz hoặc 240V 60Hz. Khi mua hàng cần kiểm tra đúng điện áp điều khiển để tránh nhầm với các phiên bản DILMP80 khác.

Sản phẩm này là contactor mấy cực?

Đây là contactor 4P, có 4 cực chính dùng cho các ứng dụng cần đóng cắt tải 4 cực hoặc hệ thống 3 pha kèm dây trung tính tùy theo sơ đồ thiết kế.

DILMP80 109884 có phù hợp tải 50kW không?

Theo thông số dòng DILMP80, sản phẩm có công suất làm việc AC-1 50kW tại 380V, 400V, 50Hz. Với tải động cơ AC-3 hoặc tải có đặc tính khởi động nặng, cần đối chiếu lại dòng, công suất và điều kiện vận hành thực tế trước khi chọn thiết bị.

Có cần dùng thêm rơ le nhiệt hoặc MCCB khi lắp contactor này không?

Có. Contactor chủ yếu thực hiện chức năng đóng cắt, không thay thế hoàn toàn thiết bị bảo vệ. Khi lắp trong tủ điện, nên phối hợp với MCCB, CB, cầu chì, rơ le nhiệt hoặc thiết bị bảo vệ quá tải phù hợp để bảo vệ mạch và tải.

Khởi động từ Eaton Moeller 109884 có dùng cho tải gia nhiệt được không?

Có. Thiết bị thuộc nhóm contactor phù hợp với ứng dụng AC-1, thường dùng cho tải điện trở và gia nhiệt công nghiệp khi thông số dòng, điện áp và điều kiện lắp đặt đáp ứng yêu cầu thiết kế.

Mua Eaton Moeller DILMP80(230V50HZ,240V60HZ) chính hãng ở đâu?

Khách hàng có thể mua đúng model Eaton Moeller DILMP80(230V50HZ,240V60HZ), mã 109884 tại thietbicodien để được tư vấn chọn đúng sản phẩm cho tủ điện và ứng dụng công nghiệp.
