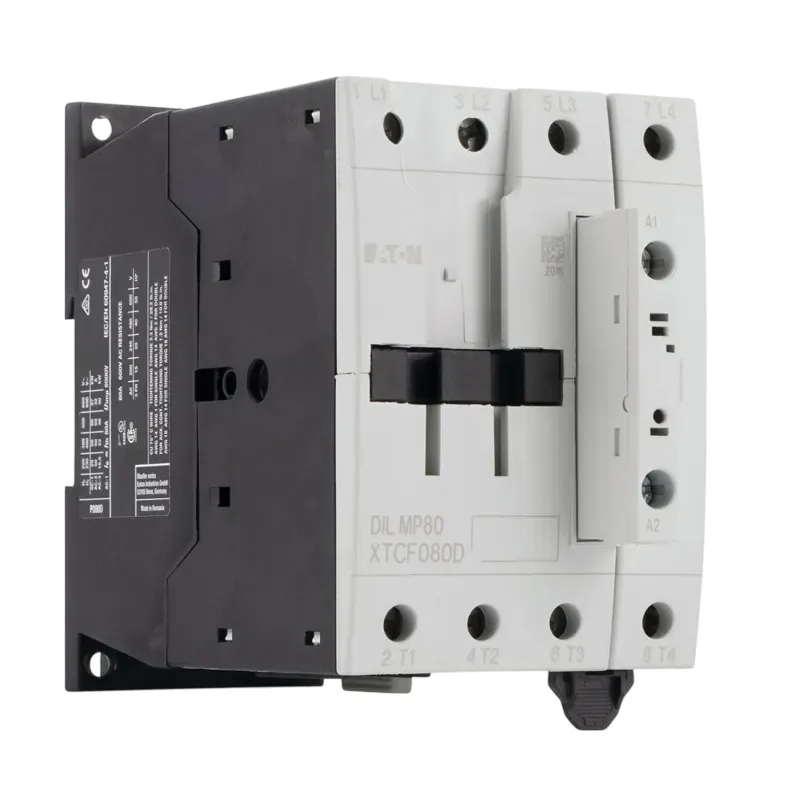

Khởi động từ (Contactor) Eaton Moeller 109885 - DILMP80(240V50HZ) 4P, 80A, 50kW

Khởi động từ Eaton Moeller 109885 - DILMP80(240V50HZ) 4P 80A 50kW

Khởi động từ Eaton Moeller 109885 - DILMP80(240V50HZ) là contactor 4 cực thuộc dòng DILMP của Eaton Moeller, dùng để đóng cắt nguồn cho tải điện công nghiệp cần ngắt đồng thời 4 cực. Sản phẩm có dòng định mức 80A AC-1, cuộn hút 240V AC 50Hz, phù hợp cho tủ điện điều khiển tải 3 pha, tải gia nhiệt, chiếu sáng công suất lớn và các hệ thống cần contactor 4P ổn định.

Eaton Moeller là thương hiệu thiết bị đóng cắt, điều khiển và bảo vệ điện công nghiệp có lịch sử lâu đời tại châu Âu. Model DILMP80(240V50HZ) mang mã hàng 109885, xuất xứ Romania, được thiết kế cho môi trường tủ điện công nghiệp yêu cầu độ bền cơ khí cao, đấu nối chắc chắn và vận hành tin cậy.

Ưu điểm và tính năng nổi bật

Contactor Eaton Moeller DILMP80 nổi bật ở khả năng đóng cắt 4 cực, thích hợp cho các ứng dụng cần cách ly đồng thời L1, L2, L3 và N hoặc các tải 4 cực tương đương. Thiết kế chuyên cho nhóm tải AC-1 giúp sản phẩm phù hợp với tải không cảm hoặc ít cảm như điện trở, lò nhiệt, gia nhiệt và chiếu sáng.

Hạng mục	Thông tin tham khảo
Tên sản phẩm	Khởi động từ Eaton Moeller 109885 - DILMP80(240V50HZ)
Mã hàng	109885
Model	DILMP80(240V50HZ)
Thương hiệu	Eaton Moeller
Xuất xứ	Romania
Số cực	4 cực, tiếp điểm chính 4NO
Dòng định mức AC-1 tại 400V	80A
Điện áp cuộn hút	240V AC 50Hz
Công suất tham chiếu AC-1 tại 380/400V	50kW
Thông số AC-3 tại 400V	50A, 22kW
Điện áp cách điện định mức	690V AC
Điện áp chịu xung	8kV AC
Độ bền cơ khí	10.000.000 lần đóng cắt
Nhiệt độ làm việc	-25°C đến +60°C khi lắp hở, đến +40°C khi lắp trong tủ
Kiểu đấu nối mạch chính	Đầu vít
Kích thước tham khảo	Rộng 74mm, cao 115mm, sâu 132mm
Khối lượng tham khảo	1,04kg
Tiêu chuẩn và chứng nhận	IEC/EN 60947-4-1, UL, CSA, CE, VDE 0660

Với dòng 80A AC-1 và cấu hình 4P, thiết bị giúp kỹ sư dễ triển khai trong tủ điện phân phối, tủ điều khiển nhiệt, tủ chiếu sáng công nghiệp và các mạch đóng cắt tải công suất lớn. Khi dùng cho động cơ, cần đối chiếu đúng cấp AC-3, dòng tải thực tế, rơ le nhiệt và thiết bị bảo vệ đi kèm.

Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng đóng cắt 4 cực trong tủ điện

DILMP80(240V50HZ) có nhiệm vụ nhận tín hiệu điều khiển từ mạch cuộn hút A1-A2 để đóng hoặc mở đồng thời các tiếp điểm chính. Khi cuộn hút được cấp điện 240V AC 50Hz, lõi từ hút cơ cấu truyền động, làm các tiếp điểm chính đóng lại để cấp điện cho tải. Khi mất điện điều khiển, lò xo hồi vị đưa tiếp điểm về trạng thái mở, ngắt nguồn ra tải.

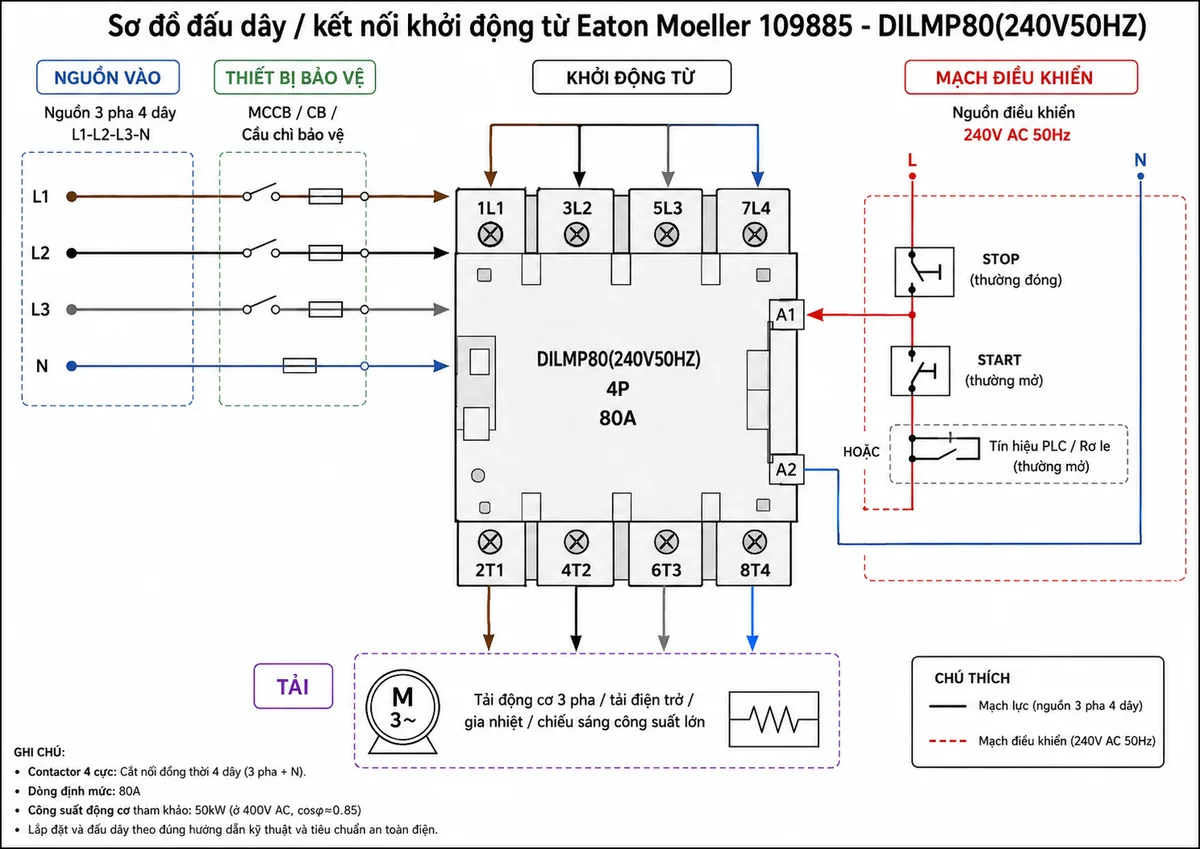

Trong sơ đồ đấu dây thực tế, nguồn 3 pha 4 dây thường đi qua MCCB, CB hoặc cầu chì bảo vệ trước khi vào contactor. Các cực phía trên nhận nguồn, các cực phía dưới cấp ra tải. Thiết bị bảo vệ quá tải, bảo vệ ngắn mạch và tiết diện dây dẫn phải được chọn theo dòng làm việc thực tế, đặc tính tải và tiêu chuẩn tủ điện.

Nguyên lý hoạt động dễ hiểu

Khi người vận hành nhấn START hoặc PLC xuất tín hiệu cho mạch điều khiển, điện áp điều khiển cấp vào cuộn hút A1-A2. Từ trường sinh ra kéo lõi động, đóng cụm tiếp điểm chính 4 cực, nhờ đó nguồn điện được cấp đến tải. Khi nhấn STOP, mạch bảo vệ tác động hoặc tín hiệu điều khiển bị ngắt, cuộn hút mất điện, lò xo hồi vị mở tiếp điểm để ngắt tải an toàn.

Ứng dụng phù hợp

Khởi động từ 4P 80A này thường được dùng trong tủ điện công nghiệp, tủ điều khiển tải gia nhiệt, hệ thống đóng cắt đèn công suất lớn, tủ điều khiển bơm/quạt khi thông số tải phù hợp, dây chuyền sản xuất, hệ thống HVAC và các mạch cần đóng cắt đồng thời 4 cực. Với ứng dụng động cơ, nên kiểm tra kỹ cấp tải AC-3, dòng định mức động cơ, chế độ khởi động và thiết bị bảo vệ quá tải để đảm bảo vận hành bền bỉ.

Cam kết và nơi mua hàng

Khi cần mua Khởi động từ Eaton Moeller 109885 - DILMP80(240V50HZ) chính hãng, khách hàng nên chọn đúng model, đúng điện áp cuộn hút 240V AC 50Hz và đúng cấu hình 4 cực để tránh sai lệch khi lắp đặt trong tủ điện. Việc chọn sai điện áp cuộn hút hoặc sai cấp tải có thể làm thiết bị không hút, nóng bất thường hoặc giảm tuổi thọ hệ thống.

Đặt mua sản phẩm Eaton Moeller DILMP80 4P 80A chính hãng tại thietbicodien để được tư vấn đúng mã hàng, hỗ trợ lựa chọn phụ kiện, kiểm tra thông số theo ứng dụng và cung cấp hàng phù hợp cho nhu cầu bảo trì, thay thế hoặc lắp mới tủ điện công nghiệp.

Câu hỏi thường gặp (FAQ)

Khởi động từ Eaton Moeller 109885 DILMP80(240V50HZ) dùng để làm gì?

Sản phẩm dùng để đóng cắt nguồn điện cho tải công nghiệp thông qua cuộn hút điều khiển. Với cấu hình 4P 80A, thiết bị phù hợp cho mạch cần đóng cắt đồng thời 4 cực như L1, L2, L3 và N hoặc các tải 4 cực tương đương.

DILMP80(240V50HZ) có cuộn hút điện áp bao nhiêu?

Model DILMP80(240V50HZ) sử dụng cuộn hút 240V AC tần số 50Hz. Khi đặt hàng hoặc thay thế, cần kiểm tra đúng điện áp điều khiển trong tủ điện để tránh chọn nhầm sang phiên bản 230V, 24V hoặc DC.

Sản phẩm này có dùng cho động cơ 50kW được không?

Thông tin 50kW thường được hiểu theo công suất tham chiếu ở nhóm AC-1 tại 380/400V. Nếu dùng cho động cơ, cần kiểm tra cấp tải AC-3, dòng động cơ thực tế và điều kiện vận hành; tài liệu kỹ thuật của model này thể hiện mức AC-3 tại 400V là 50A, 22kW.

Contactor 4P khác gì contactor 3P?

Contactor 4P có 4 tiếp điểm chính, cho phép đóng cắt thêm dây trung tính N hoặc một cực tải bổ sung. Contactor 3P thường chỉ đóng cắt ba pha L1, L2, L3. Vì vậy, contactor Eaton Moeller 4 cực phù hợp hơn cho hệ thống cần cô lập đồng thời cả 4 dây.

DILMP80(240V50HZ) phù hợp với tải nào?

Thiết bị phù hợp với tải AC-1 như tải điện trở, gia nhiệt, lò nhiệt, chiếu sáng và các tải không cảm hoặc ít cảm. Sản phẩm cũng có thể được xem xét cho mạch động cơ khi thông số AC-3, dòng tải và bảo vệ đi kèm được chọn đúng.

Khi lắp đặt Eaton Moeller DILMP80 cần lưu ý gì?

Cần đấu đúng cực nguồn và cực tải, chọn dây dẫn theo dòng làm việc, siết đầu cos đúng lực, lắp kèm thiết bị bảo vệ ngắn mạch và quá tải phù hợp. Mạch điều khiển phải cấp đúng 240V AC 50Hz cho cuộn hút A1-A2.
