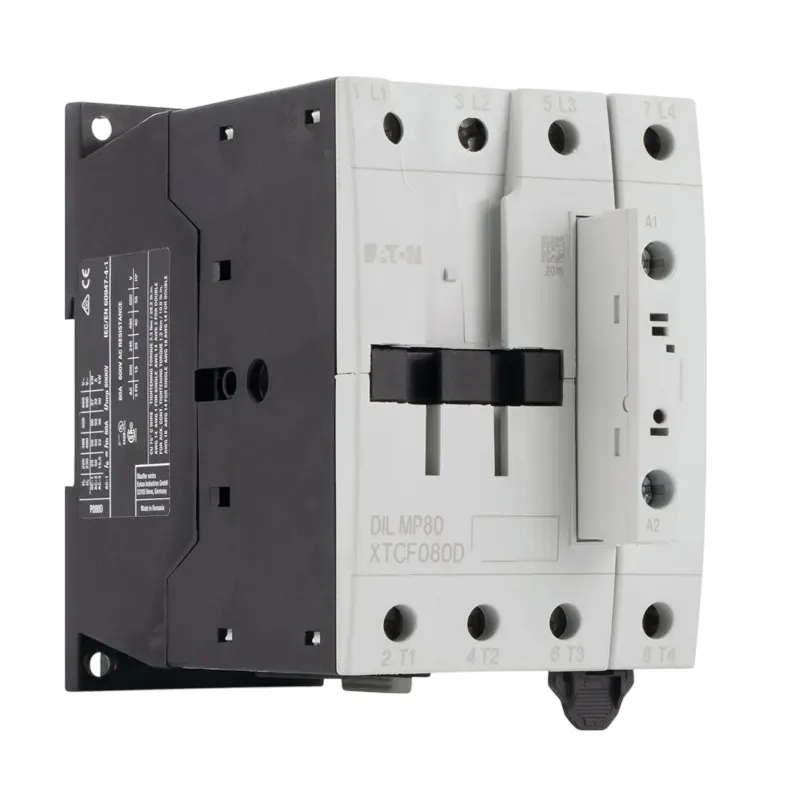

Khởi động từ (Contactor) Eaton Moeller 167513 - DILMP80(RAC240) 4P, 80A, 50kW

Giới thiệu Khởi động từ Eaton Moeller 167513 - DILMP80(RAC240) 4P, 80A, 50kW

Khởi động từ Eaton Moeller 167513 - DILMP80(RAC240) là contactor công suất 4 cực thuộc dòng Eaton Moeller DILMP, được thiết kế để đóng cắt tải điện công nghiệp cần độ ổn định cao như tải điện trở, gia nhiệt, chiếu sáng công suất lớn, hệ thống phân phối 3 pha 4 dây và các ứng dụng điều khiển trong tủ điện.

Sản phẩm mang thương hiệu Eaton Moeller, một dòng thiết bị đóng cắt và điều khiển công nghiệp quen thuộc trong các hệ thống tự động hóa, tủ điện phân phối, tủ điều khiển máy và dây chuyền sản xuất. Model DILMP80(RAC240) có xuất xứ Romania, phù hợp cho các công trình yêu cầu thiết bị đóng cắt chính hãng, rõ nguồn gốc và có thông số kỹ thuật minh bạch.

Hạng mục	Thông tin
Tên sản phẩm	Khởi động từ Eaton Moeller 167513 - DILMP80(RAC240)
Mã hàng	167513
Model	DILMP80(RAC240)
Dòng sản phẩm	Eaton Moeller series DILMP
Loại thiết bị	Contactor công suất, 4 cực
Số cực chính	4 cực, tiếp điểm chính thường mở
Dòng định mức AC-1 tại 380/400/415 V	80 A
Công suất AC-1 tại 380/400 V, 50 Hz	50 kW
Dòng định mức AC-3 tại 380/400/415 V	50 A
Công suất AC-3 tại 380/400 V, 50 Hz	22 kW
Điện áp cuộn hút điều khiển	RAC 240: 190 - 240 V AC, 50/60 Hz
Kiểu tác động	AC operation
Điện áp vận hành định mức tối đa	690 V AC
Điện áp cách điện định mức	690 V AC
Kiểu đấu nối mạch chính	Cọc vít
Cấp bảo vệ thiết bị	IP00
Tiêu chuẩn tham chiếu	IEC/EN 60947-4-1, UL 60947-4-1, CSA
Xuất xứ	Romania

Ưu điểm và tính năng nổi bật

Đóng cắt 4 cực cho hệ thống điện công nghiệp

Contactor Eaton Moeller 4P cho phép đóng cắt đồng thời nhiều nhánh tải, phù hợp với hệ thống 3 pha 4 dây cần điều khiển cả các pha và dây trung tính trong các ứng dụng nhất định. Thiết kế 4 cực giúp kỹ thuật viên bố trí mạch gọn, rõ ràng và dễ kiểm soát trong tủ điện.

Cuộn hút RAC240 linh hoạt trong dải điện áp điều khiển

Cuộn hút RAC240 của model DILMP80(RAC240) dùng nguồn điều khiển AC trong dải 190 - 240 V 50/60 Hz, thuận tiện cho các mạch điều khiển phổ biến trong nhà máy, tòa nhà kỹ thuật, hệ thống năng lượng và tủ điện phân phối.

Phù hợp cho tải AC-1 công suất lớn

Sản phẩm phù hợp với các ứng dụng đóng cắt tải AC-1 như tải điện trở, lò điện, gia nhiệt, chiếu sáng công suất lớn hoặc các tải không cảm ứng và hơi cảm ứng. Khi dùng cho động cơ, cần chọn theo thông số AC-3 thực tế và điều kiện vận hành của hệ thống.

Kết cấu công nghiệp, dễ tích hợp trong tủ điện

Khởi động từ Eaton Moeller DILMP80 sử dụng kiểu đấu nối cọc vít, thân thiết bị dạng công nghiệp, hỗ trợ lắp đặt trong tủ điện điều khiển và tủ phân phối. Thiết bị có thể kết hợp với CB, MCCB, cầu chì, rơ le nhiệt hoặc các phụ kiện điều khiển phù hợp để tạo thành mạch đóng cắt hoàn chỉnh.

Chức năng, nguyên lý hoạt động và ứng dụng

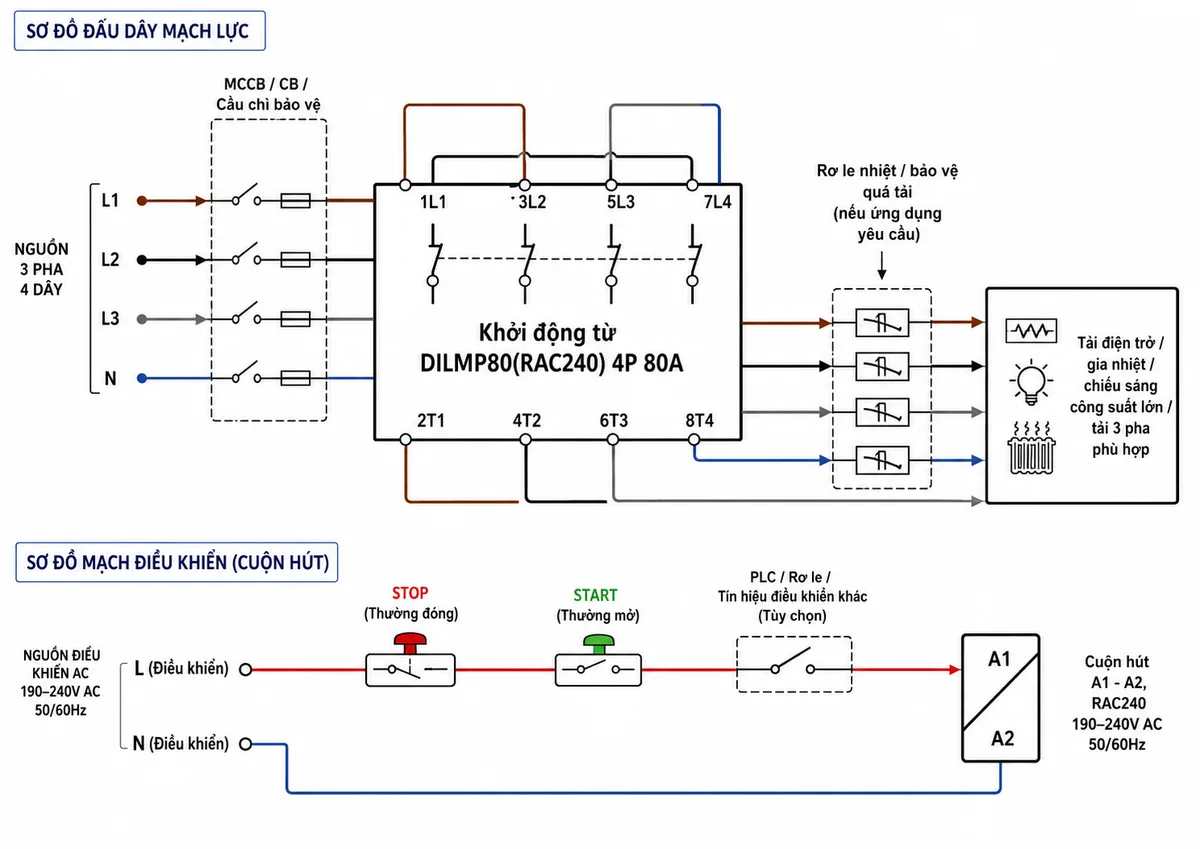

Sơ đồ đấu dây và kết nối điển hình

Trong mạch lực, nguồn 3 pha 4 dây được đưa qua thiết bị bảo vệ như MCCB, CB hoặc cầu chì trước khi cấp vào các cực chính phía trên của contactor. Các cực ra phía dưới cấp điện đến tải như gia nhiệt, chiếu sáng, tải điện trở hoặc thiết bị công nghiệp phù hợp. Mạch điều khiển cấp điện cho cuộn hút A1-A2 thông qua nút STOP thường đóng, nút START thường mở, PLC hoặc rơ le trung gian.

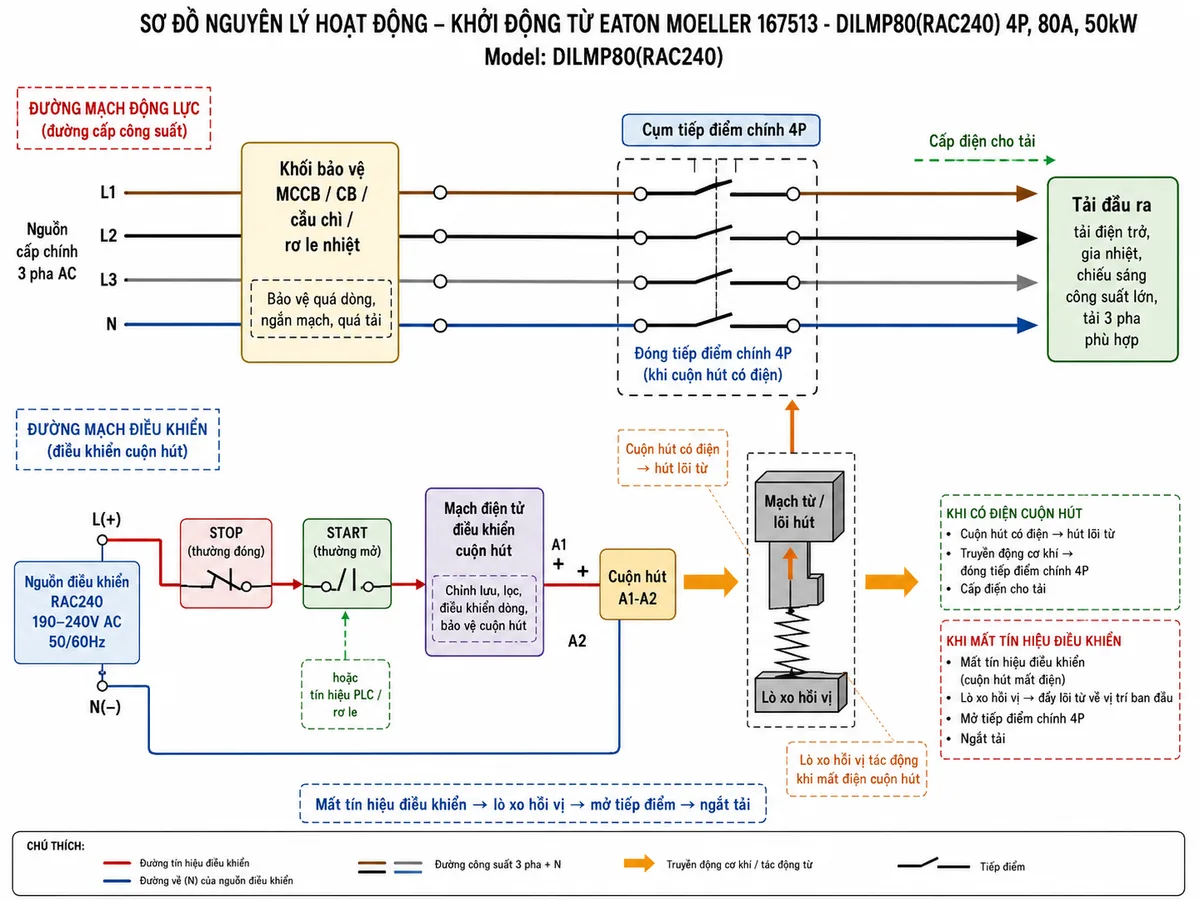

Nguyên lý hoạt động của contactor

Khi mạch điều khiển cấp điện cho cuộn hút A1-A2, cuộn hút sinh từ trường kéo lõi từ, làm cụm tiếp điểm chính đóng lại để cấp điện từ nguồn sang tải. Khi mất tín hiệu điều khiển hoặc nhấn STOP, cuộn hút mất lực từ, lò xo hồi vị đưa cơ cấu về trạng thái ban đầu, các tiếp điểm chính mở ra và ngắt tải khỏi nguồn.

Ứng dụng thực tế

Khởi động từ 4P 80A thường được dùng trong tủ điều khiển tải công nghiệp, hệ thống gia nhiệt, lò điện, chiếu sáng công suất lớn, tủ phân phối phụ, tủ điều khiển máy và các hệ thống cần đóng cắt tải AC-1 ổn định. Với cấu hình 4 cực, sản phẩm cũng phù hợp cho các mạch cần tách đồng thời nhiều dây dẫn theo yêu cầu thiết kế.

• Đóng cắt tải điện trở, tải gia nhiệt và lò điện.
• Điều khiển hệ thống chiếu sáng công suất lớn trong nhà xưởng.
• Tích hợp trong tủ điện phân phối và tủ điều khiển tự động.
• Sử dụng với PLC, rơ le trung gian, nút nhấn START/STOP trong mạch điều khiển.
• Kết hợp với MCCB, CB, cầu chì và rơ le nhiệt để tăng mức bảo vệ hệ thống.

Cam kết và nơi mua hàng

Khi chọn mua Eaton Moeller 167513 DILMP80(RAC240), khách hàng nên ưu tiên nguồn hàng rõ xuất xứ, đúng model, đúng điện áp cuộn hút và phù hợp với dòng tải thực tế. Việc chọn đúng contactor giúp hệ thống vận hành ổn định, giảm rủi ro đóng cắt sai tải và thuận tiện cho bảo trì sau này.

Để mua khởi động từ Eaton Moeller chính hãng, đúng mã DILMP80(RAC240) và được tư vấn chọn thiết bị phù hợp cho tủ điện công nghiệp, hãy đặt hàng tại thietbicodien.

Câu hỏi thường gặp (FAQ)

1. Eaton Moeller 167513 DILMP80(RAC240) là thiết bị gì?

Đây là khởi động từ công suất thuộc dòng Eaton Moeller DILMP, dùng để đóng cắt tải điện trong các hệ thống điều khiển và phân phối điện công nghiệp.

2. Model DILMP80(RAC240) dùng nguồn điều khiển nào?

Model DILMP80(RAC240) dùng cuộn hút điều khiển RAC240, phù hợp với nguồn điều khiển AC trong dải điện áp được thể hiện trong bảng thông số kỹ thuật ở phần đầu bài.

3. Sản phẩm này có phù hợp cho tải gia nhiệt không?

Có. Contactor Eaton Moeller DILMP80 phù hợp với nhóm tải AC-1 như tải điện trở, gia nhiệt, lò điện và chiếu sáng công suất lớn, miễn là dòng tải thực tế nằm trong giới hạn thiết kế của thiết bị.

4. Có thể dùng DILMP80(RAC240) để điều khiển động cơ không?

Có thể dùng trong một số ứng dụng động cơ, nhưng cần chọn theo thông số AC-3, chế độ khởi động, tần suất đóng cắt và điều kiện tải thực tế. Không nên chỉ dựa vào công suất AC-1 khi chọn contactor cho động cơ.

5. Vì sao nên chọn contactor 4 cực thay vì 3 cực?

Contactor 4 cực phù hợp khi hệ thống cần đóng cắt đồng thời nhiều nhánh dẫn, ví dụ mạch 3 pha 4 dây hoặc các ứng dụng cần tách thêm dây trung tính theo yêu cầu thiết kế điện.

6. Khi lắp đặt khởi động từ này cần thêm thiết bị bảo vệ nào?

Nên kết hợp contactor với MCCB, CB, cầu chì, rơ le nhiệt hoặc thiết bị bảo vệ phù hợp với tải. Contactor thực hiện chức năng đóng cắt, còn bảo vệ ngắn mạch và quá tải cần được thiết kế bằng thiết bị bảo vệ tương ứng.

7. Mua Eaton Moeller 167513 DILMP80(RAC240) chính hãng ở đâu?

Khách hàng có thể mua khởi động từ Eaton Moeller 167513 chính hãng tại thietbicodien để được tư vấn đúng model, đúng điện áp cuộn hút và đúng nhu cầu sử dụng trong tủ điện công nghiệp.
