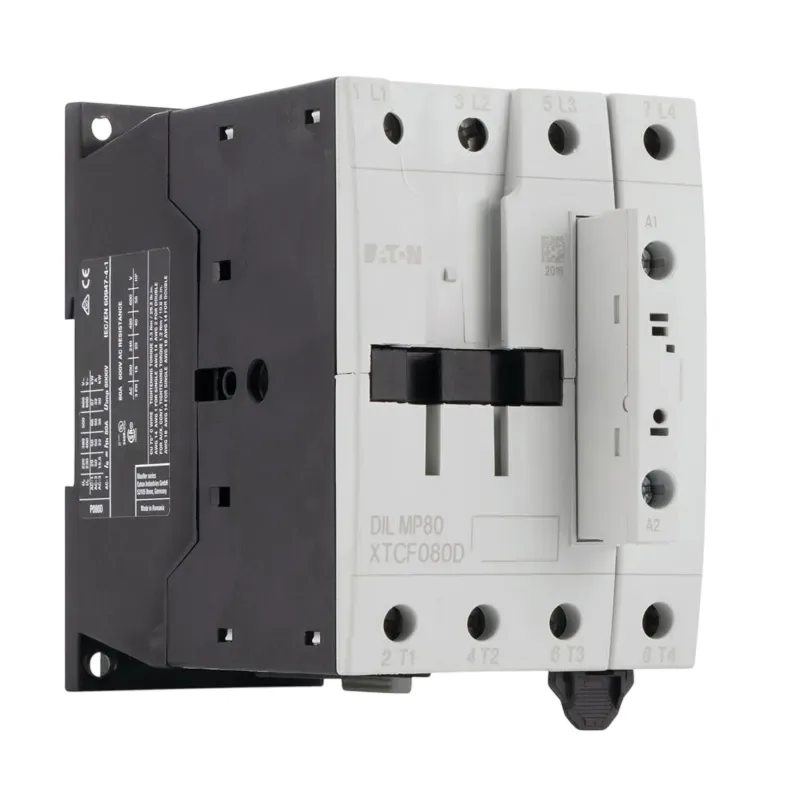

Khởi động từ (Contactor) Eaton Moeller 109883 - DILMP80(230V50/60HZ) 4P, 80A, 50kW

Khởi động từ Eaton Moeller 109883 - DILMP80(230V50/60HZ) 4P, 80A, 50kW

Khởi động từ Eaton Moeller 109883 - DILMP80(230V50/60HZ) là contactor 4 cực thuộc dòng Eaton Moeller DILMP, dùng để đóng cắt nguồn cho tải công nghiệp 4P như tải điện trở, gia nhiệt, chiếu sáng công suất lớn hoặc các hệ thống cần điều khiển đồng thời nhiều cực nguồn. Sản phẩm có dòng định mức AC-1 80A, cuộn hút điều khiển 230V AC 50/60Hz, kiểu đấu nối bằng vít, phù hợp lắp trong tủ điện điều khiển và tủ động lực.

1) Giới thiệu & nguồn gốc thương hiệu

Eaton Moeller là thương hiệu thiết bị điện công nghiệp nổi tiếng trong lĩnh vực đóng cắt, điều khiển và bảo vệ mạch điện. Các sản phẩm contactor dòng DILM/DILMP được sử dụng rộng rãi trong tủ điện công nghiệp, hệ thống điều khiển động cơ, tải gia nhiệt, chiếu sáng và tự động hóa nhà máy.

Model DILMP80(230V50/60HZ), mã hàng 109883, có xuất xứ Romania, thuộc nhóm contactor 4 cực dành cho tải điện 4P. Đây là lựa chọn phù hợp khi cần một thiết bị đóng cắt có độ bền cơ khí cao, kết nối chắc chắn và tương thích với nhiều hệ thống điều khiển sử dụng nguồn 230V AC.

2) Ưu điểm / tính năng nổi bật

Contactor Eaton Moeller DILMP80 được thiết kế cho môi trường công nghiệp, chú trọng độ tin cậy khi đóng cắt tải và khả năng tích hợp vào tủ điện. Sản phẩm hỗ trợ điều khiển từ xa thông qua cuộn hút A1-A2, giúp tự động hóa quá trình cấp/ngắt nguồn cho tải.

• Contactor 4P 80A phù hợp cho các mạch cần đóng cắt 4 cực, bao gồm L1, L2, L3 và N hoặc các tải 4 cực chuyên dụng.
• Cuộn hút 230V AC 50/60Hz dễ tích hợp với mạch điều khiển công nghiệp thông dụng.
• Ứng dụng AC-1 cho tải không cảm hoặc tải cảm nhẹ như điện trở, lò điện trở, gia nhiệt và chiếu sáng công suất lớn.
• Có thể dùng trong các ứng dụng AC-3 theo đúng giới hạn tải của nhà sản xuất, đặc biệt khi cần đóng cắt động cơ không đồng bộ theo tiêu chuẩn IEC/EN 60947.
• Đấu nối vít chắc chắn, phù hợp môi trường tủ điện yêu cầu độ ổn định tiếp xúc cao.
• Thiết kế thuộc dòng Eaton Moeller DILMP, hỗ trợ phối hợp với các phụ kiện, tiếp điểm phụ và thiết bị bảo vệ phù hợp trong hệ sinh thái Eaton.

Bảng thông tin kỹ thuật tham khảo

Hạng mục	Thông tin
Tên sản phẩm	Khởi động từ Eaton Moeller 109883 - DILMP80(230V50/60HZ)
Mã hàng	109883
Model	DILMP80(230V50/60HZ)
Thương hiệu	Eaton Moeller
Xuất xứ	Romania
Loại thiết bị	Contactor 4 cực
Dòng định mức AC-1	80A
Điện áp cuộn hút	230V AC 50/60Hz
Kiểu đấu nối	Đấu nối vít
Điện áp làm việc tối đa tham khảo	Đến 690V AC theo dữ liệu dòng sản phẩm
Cấp sử dụng	AC-1, AC-3 theo điều kiện tải phù hợp
Tiêu chuẩn/chứng nhận tham khảo	IEC/EN 60947, IEC/EN 60947-4-1, UL, CSA, CE, VDE 0660

3) Chức năng & nguyên lý hoạt động / ứng dụng

Khởi động từ 4P Eaton Moeller 109883 có chức năng đóng cắt mạch điện chính thông qua tín hiệu điều khiển đưa vào cuộn hút. Khi cuộn hút A1-A2 nhận điện áp 230V AC, lực điện từ sinh ra sẽ hút lõi từ, làm các tiếp điểm chính đóng lại để cấp điện cho tải. Khi tín hiệu điều khiển bị ngắt, lò xo hồi vị đưa cơ cấu về trạng thái ban đầu, các tiếp điểm chính mở ra và tải được ngắt khỏi nguồn.

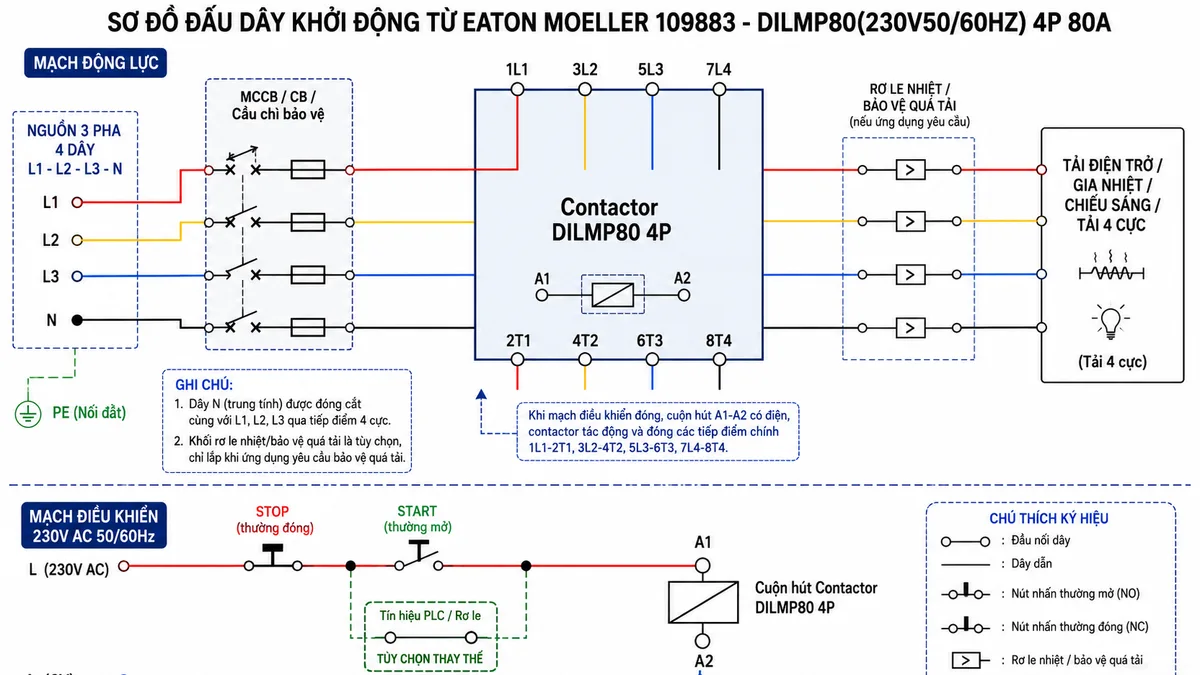

Sơ đồ đấu dây / kết nối

Trong tủ điện, nguồn 3 pha 4 dây thường đi qua MCCB, CB hoặc cầu chì bảo vệ trước khi vào contactor. Các cực vào của contactor được đấu với nguồn, các cực ra cấp đến tải. Mạch điều khiển 230V AC đi qua nút STOP thường đóng, nút START thường mở hoặc tín hiệu PLC/rơ le trước khi cấp vào cuộn hút A1-A2.

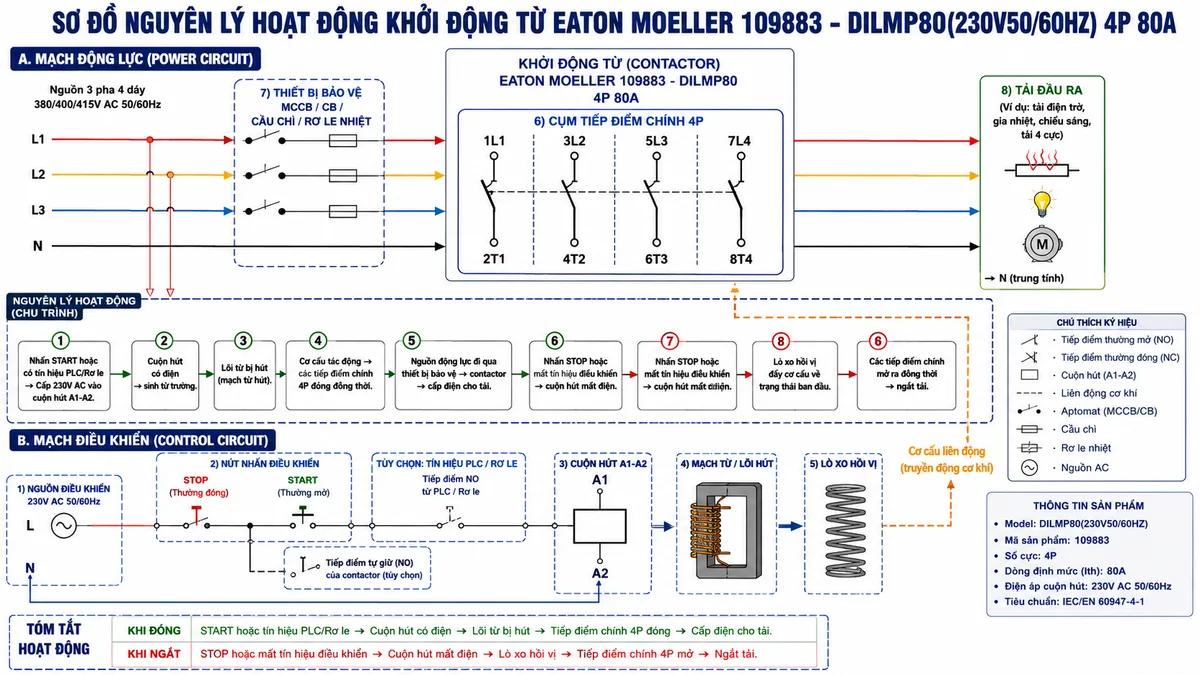

Nguyên lý hoạt động

Nguyên lý làm việc của DILMP80(230V50/60HZ) dựa trên cơ cấu điện từ. Khi người vận hành nhấn START hoặc PLC xuất tín hiệu điều khiển, dòng điện chạy qua cuộn hút A1-A2, sinh từ trường hút lõi động. Cơ cấu truyền động làm cụm tiếp điểm chính 4P đóng đồng thời, cho phép nguồn cấp đến tải. Khi nhấn STOP, mất tín hiệu điều khiển hoặc mạch bảo vệ tác động, cuộn hút mất điện, lò xo hồi vị mở tiếp điểm và ngắt tải an toàn.

Ứng dụng thực tế

Contactor Eaton Moeller 80A 4P thường được dùng trong tủ điện điều khiển tải gia nhiệt, tủ phân phối chiếu sáng công suất lớn, hệ thống đóng cắt tải điện trở, dây chuyền sản xuất và các ứng dụng cần đóng cắt đồng thời 4 cực nguồn. Khi sử dụng cho động cơ hoặc tải cảm, cần kiểm tra đúng cấp sử dụng AC-3, công suất tải, dòng làm việc và phối hợp bảo vệ theo khuyến nghị kỹ thuật.

4) Cam kết & nơi mua hàng

Khi chọn mua Khởi động từ Eaton Moeller 109883 - DILMP80(230V50/60HZ), khách hàng nên ưu tiên đúng mã hàng, đúng điện áp cuộn hút và đúng số cực để tránh sai lệch khi lắp đặt trong tủ điện. thietbicodien cam kết cung cấp sản phẩm chính hãng, tư vấn lựa chọn contactor phù hợp với tải thực tế, hỗ trợ báo giá nhanh và giao hàng theo nhu cầu công trình.

Để mua contactor Eaton Moeller DILMP80 chính hãng, vui lòng đặt hàng trực tiếp tại thietbicodien để được tư vấn kỹ thuật, kiểm tra đúng model 109883 và hỗ trợ lựa chọn thiết bị bảo vệ đi kèm.

Câu hỏi thường gặp (FAQ)

1. Eaton Moeller 109883 - DILMP80(230V50/60HZ) là thiết bị gì?

Đây là khởi động từ 4 cực dòng DILMP của Eaton Moeller, dùng để đóng cắt nguồn cho tải công nghiệp thông qua cuộn hút điều khiển 230V AC 50/60Hz.

2. DILMP80(230V50/60HZ) có dòng định mức bao nhiêu?

Model này có dòng định mức AC-1 80A. Khi dùng cho từng loại tải cụ thể như động cơ, tải cảm hoặc tải gia nhiệt, cần đối chiếu cấp sử dụng và điều kiện vận hành theo tài liệu kỹ thuật.

3. Contactor Eaton Moeller 109883 dùng cuộn hút điện áp nào?

Sản phẩm dùng cuộn hút 230V AC 50/60Hz, phù hợp với mạch điều khiển xoay chiều 230V trong tủ điện công nghiệp.

4. Khởi động từ 4P khác gì so với khởi động từ 3P?

Khởi động từ 4P có 4 cực tiếp điểm chính, thường dùng để đóng cắt đồng thời L1, L2, L3 và N hoặc các mạch tải 4 cực. Khởi động từ 3P chủ yếu dùng cho ba pha L1, L2, L3.

5. DILMP80(230V50/60HZ) có dùng cho tải gia nhiệt được không?

Có. Với cấp sử dụng AC-1, sản phẩm phù hợp cho tải không cảm hoặc cảm nhẹ như điện trở, lò điện trở, tải gia nhiệt và chiếu sáng công suất lớn, miễn là dòng tải nằm trong giới hạn cho phép.

6. Khi lắp Eaton Moeller 109883 cần thiết bị bảo vệ nào đi kèm?

Thông thường nên phối hợp với MCCB, CB, cầu chì và rơ le nhiệt hoặc thiết bị bảo vệ quá tải phù hợp. Việc chọn bảo vệ cần dựa trên dòng tải, loại tải, tiết diện dây dẫn và tiêu chuẩn thiết kế tủ điện.

7. Mua Eaton Moeller DILMP80(230V50/60HZ) chính hãng ở đâu?

Khách hàng có thể mua Eaton Moeller DILMP80(230V50/60HZ) chính hãng tại thietbicodien để được hỗ trợ đúng mã hàng 109883, đúng điện áp cuộn hút và đúng cấu hình kỹ thuật cho hệ thống.
