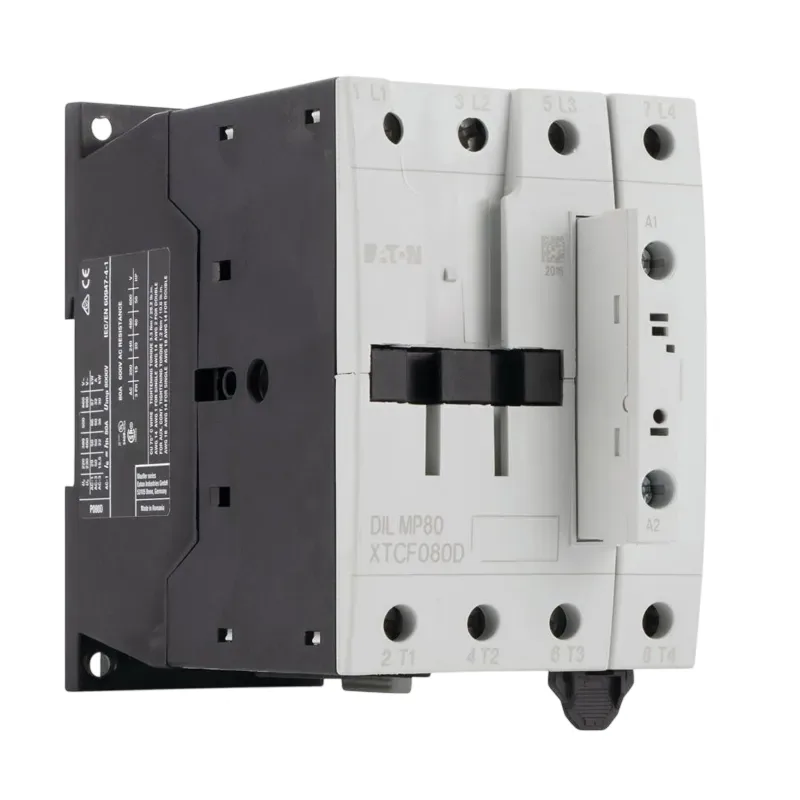

Khởi động từ (Contactor) Eaton Moeller 109900 - DILMP80(RDC60) 4P, 80A, 50kW

Giới thiệu Khởi động từ Eaton Moeller 109900 - DILMP80(RDC60) 4P, 80A, 50kW & nguồn gốc thương hiệu

Khởi động từ Eaton Moeller 109900 - DILMP80(RDC60) là contactor 4 cực thuộc dòng DILMP của Eaton Moeller, dùng cho mạch đóng cắt tải điện công nghiệp cần độ ổn định cao, đặc biệt là tải 4 cực, tải điện trở, gia nhiệt, chiếu sáng công suất lớn và các ứng dụng điều khiển tải trong tủ điện.

Model DILMP80(RDC60) có mã hàng 109900, sử dụng cuộn hút điều khiển DC 60V, kết nối bằng vít và thiết kế 4 tiếp điểm chính thường mở. Sản phẩm được ghi nhận là hàng xuất xứ Romania theo thông tin sản phẩm, phù hợp cho các hệ thống cần contactor 4P 80A đồng bộ với thiết bị đóng cắt, bảo vệ và điều khiển trong công nghiệp.

Eaton là thương hiệu quản lý năng lượng toàn cầu, cung cấp nhiều nhóm thiết bị điện hạ thế, điều khiển động cơ, đóng cắt, bảo vệ và tự động hóa. Dòng Moeller của Eaton được sử dụng phổ biến trong tủ điện công nghiệp nhờ tính thực dụng, độ bền cơ khí và khả năng tích hợp tốt với hệ thống điều khiển.

Ưu điểm / tính năng nổi bật

• Contactor Eaton Moeller DILMP80(RDC60) có kết cấu 4 cực, phù hợp cho các mạch cần đóng cắt đồng thời nhiều dây dẫn hoặc tải 4P.
• Dòng định mức AC-1 80A hỗ trợ đóng cắt tải không cảm hoặc ít cảm như điện trở, lò điện trở, gia nhiệt và chiếu sáng công suất lớn.
• Cuộn hút DC 60V giúp thiết bị phù hợp với các hệ điều khiển dùng nguồn một chiều, tủ điều khiển PLC hoặc mạch rơ le DC.
• Tiếp điểm chính 4NO cho phép đóng cắt đồng thời 4 đường mạch, thuận tiện trong hệ thống 3 pha 4 dây hoặc các ứng dụng cần cách ly nhiều cực.
• Đấu nối vít giúp lắp đặt chắc chắn trong tủ điện, thuận tiện bảo trì và kiểm tra định kỳ.
• Mạch dập xung tích hợp trong phần điện tử điều khiển giúp hạn chế ảnh hưởng của điện áp cảm ứng khi cuộn hút DC nhả.
• Thiết kế thuộc nhóm khởi động từ công nghiệp 4P, phù hợp cho tủ điện phân phối, tủ điều khiển tải, hệ thống máy móc và dây chuyền sản xuất.

Thông số kỹ thuật tham khảo

Hạng mục	Thông tin
Tên sản phẩm	Khởi động từ Eaton Moeller 109900 - DILMP80(RDC60)
Mã hàng	109900
Model	DILMP80(RDC60)
Dòng sản phẩm	Eaton Moeller DILMP
Loại thiết bị	Contactor 4 cực
Số tiếp điểm chính	4 tiếp điểm thường mở
Điện áp cuộn hút	DC 60V
Kiểu điều khiển	DC operation
Dòng làm việc AC-1 tại 400V	80A
Công suất AC-1 tại 380/400V, 50Hz	50kW
Dòng làm việc AC-3 tại 400V	50A
Công suất AC-3 tại 400V	22kW
Kiểu đấu nối mạch chính	Đấu vít
Cấp bảo vệ thiết bị	IP00
Tiêu chuẩn liên quan	IEC/EN 60947, UL, CSA, CE, VDE
Xuất xứ	Romania

Chức năng & nguyên lý hoạt động / ứng dụng

Chức năng chính

Khởi động từ 4P 80A Eaton Moeller 109900 được dùng để đóng cắt mạch điện công suất thông qua tín hiệu điều khiển nhỏ hơn ở cuộn hút. Khi lắp trong tủ điện, contactor thường kết hợp với MCCB, CB, cầu chì hoặc rơ le nhiệt để tạo thành một nhánh điều khiển và bảo vệ tải hoàn chỉnh.

Với nhóm tải AC-1, sản phẩm phù hợp cho tải không cảm hoặc ít cảm như tải điện trở, lò gia nhiệt, hệ thống sấy, chiếu sáng công suất lớn hoặc các mạch cấp nguồn cần đóng cắt 4 cực. Với tải động cơ AC-3, cần chọn công suất theo trị số AC-3 tương ứng, không lấy trực tiếp mốc 50kW của AC-1 để áp dụng cho mọi động cơ.

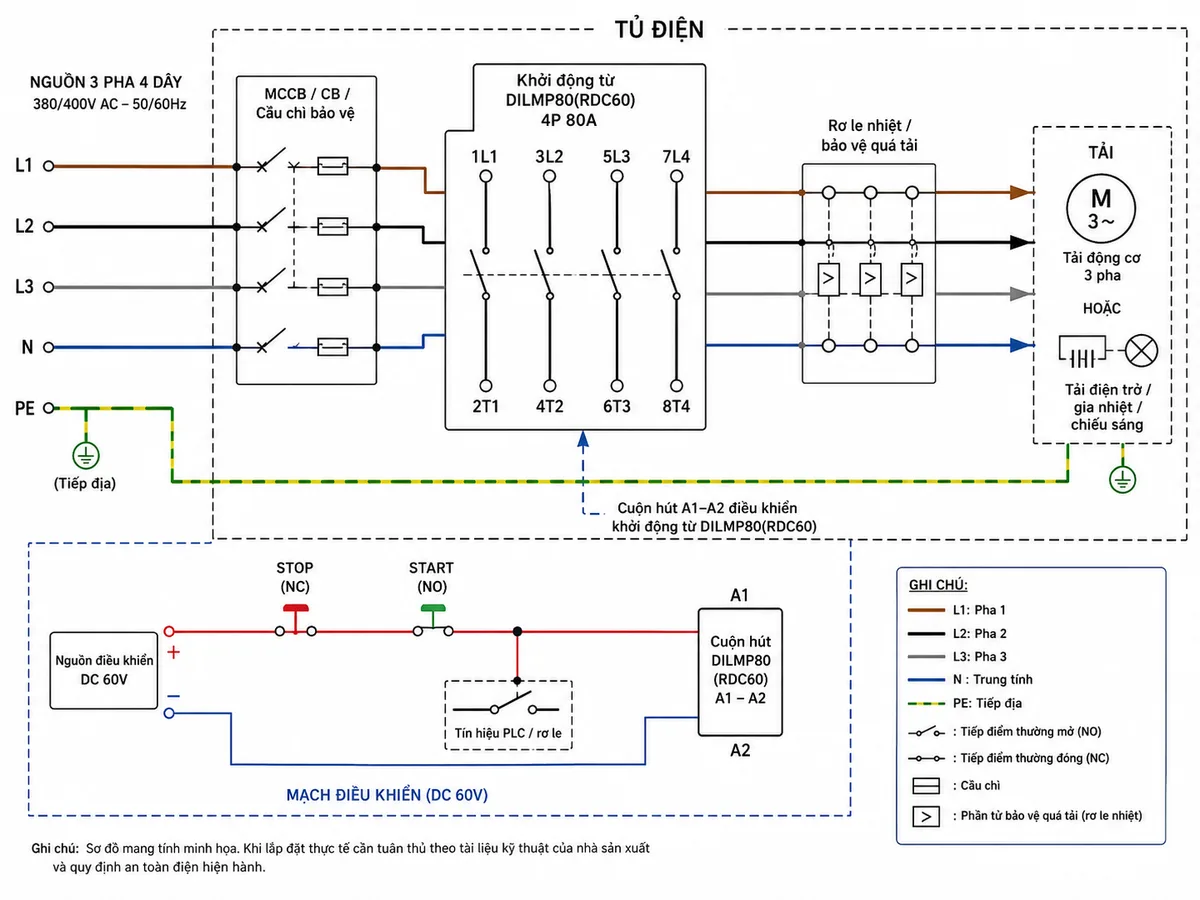

Sơ đồ đấu dây / kết nối

Trong ứng dụng thực tế, nguồn động lực được đưa qua thiết bị bảo vệ trước khi vào các cực chính của contactor. Khi cuộn hút A1-A2 nhận đủ điện áp điều khiển DC 60V, các tiếp điểm chính đóng lại và cấp điện cho tải đầu ra. Mạch điều khiển có thể dùng nút nhấn STOP, START hoặc tín hiệu từ PLC/rơ le trung gian tùy cấu trúc tủ điện.

Nguyên lý hoạt động

Khi mạch điều khiển được cấp tín hiệu, dòng điện chạy qua cuộn hút A1-A2 tạo từ trường trong mạch từ, hút lõi động và làm các tiếp điểm chính đóng lại. Nhờ đó, nguồn động lực được cấp từ đầu vào sang đầu ra để vận hành tải. Khi mất tín hiệu điều khiển hoặc nhấn STOP, cuộn hút mất từ lực, lò xo hồi vị kéo cơ cấu về trạng thái ban đầu, tiếp điểm chính mở ra và ngắt nguồn cấp cho tải.

Với cuộn hút DC, mạch điều khiển cần đấu đúng cực tính theo hướng dẫn kỹ thuật của thiết bị và cần kiểm tra điện áp thực tế trước khi vận hành. Việc phối hợp đúng giữa contactor 4 cực, thiết bị bảo vệ ngắn mạch và bảo vệ quá tải giúp tăng độ an toàn cho tủ điện.

Ứng dụng tiêu biểu

• Tủ điện điều khiển tải điện trở, gia nhiệt, lò sấy và hệ thống nhiệt công nghiệp.
• Tủ phân phối cần đóng cắt đồng thời 4 cực trong mạch 3 pha 4 dây.
• Hệ thống chiếu sáng công suất lớn, tải AC-1 và tải ít cảm.
• Mạch điều khiển dùng nguồn DC 60V, rơ le trung gian hoặc PLC.
• Dây chuyền sản xuất, máy công nghiệp và hệ thống tự động hóa cần đóng cắt tải ổn định.

Cam kết & nơi mua hàng

Khi chọn Khởi động từ Eaton Moeller 109900 - DILMP80(RDC60), người mua nên ưu tiên đúng mã hàng, đúng điện áp cuộn hút DC 60V và đúng yêu cầu tải AC-1 hoặc AC-3 để tránh chọn sai công suất ứng dụng. Sản phẩm phù hợp cho kỹ sư tủ điện, đơn vị bảo trì nhà máy, nhà thầu cơ điện và khách hàng cần thay thế contactor Eaton Moeller đúng model.

Mua hàng chính hãng tại thietbicodien để được hỗ trợ chọn đúng model, tư vấn thông số theo tải thực tế, cung cấp chứng từ theo nhu cầu và giao hàng phục vụ công trình, nhà máy, xưởng sản xuất trên toàn quốc.

Câu hỏi thường gặp (FAQ)

Khởi động từ Eaton Moeller 109900 - DILMP80(RDC60) dùng cho tải gì?

Sản phẩm phù hợp cho tải AC-1 như điện trở, gia nhiệt, chiếu sáng công suất lớn và các mạch cần đóng cắt 4 cực. Với động cơ AC-3, cần chọn theo thông số AC-3 tương ứng thay vì lấy trực tiếp mốc công suất AC-1.

DILMP80(RDC60) có phải là contactor 4 cực không?

Có. DILMP80(RDC60) là contactor 4 cực với 4 tiếp điểm chính thường mở, dùng để đóng cắt đồng thời 4 đường mạch trong tủ điện.

Cuộn hút của Eaton Moeller 109900 dùng điện áp bao nhiêu?

Model này dùng cuộn hút điều khiển DC 60V. Khi lắp đặt cần kiểm tra đúng nguồn điều khiển, cực đấu A1-A2 và sơ đồ của nhà sản xuất trước khi cấp điện.

Thông số 50kW trên sản phẩm nên hiểu như thế nào?

Thông số 50kW nên hiểu theo điều kiện tải AC-1 tại 380/400V, 50Hz. Không nên tự quy đổi thành công suất động cơ 50kW nếu hệ tải thuộc nhóm AC-3 hoặc có đặc tính khởi động nặng.

DILMP80(RDC60) có cần lắp thêm thiết bị bảo vệ không?

Có. Contactor là thiết bị đóng cắt, không thay thế MCCB, CB, cầu chì hoặc rơ le nhiệt. Khi thiết kế tủ điện, nên phối hợp contactor với thiết bị bảo vệ ngắn mạch và quá tải phù hợp với tải thực tế.

Sản phẩm này phù hợp với tủ điện công nghiệp không?

Có. contactor Eaton Moeller 4P 80A phù hợp cho nhiều tủ điện công nghiệp như tủ điều khiển tải, tủ phân phối, tủ gia nhiệt, tủ điều khiển chiếu sáng và hệ thống tự động hóa sử dụng nguồn điều khiển DC 60V.

Khi thay thế contactor cũ bằng DILMP80(RDC60) cần kiểm tra gì?

Cần kiểm tra đúng mã model, số cực, điện áp cuộn hút, dòng tải AC-1 hoặc AC-3, kiểu đấu nối, kích thước lắp đặt và khả năng phối hợp với thiết bị bảo vệ hiện có trong tủ điện.
