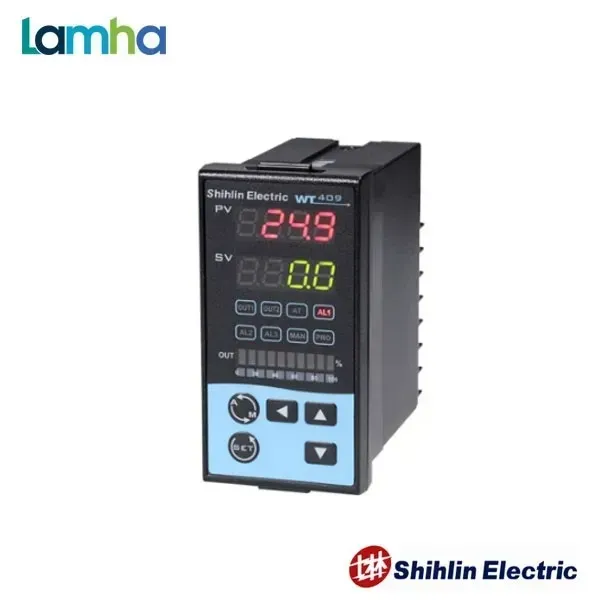

WT409-102-000-02AS | Bộ điều khiển nhiệt độ Shihlin 48x96mm, Input: K; Output: Relay, 2 Alarm

WT409-102-000-02AS | Bộ điều khiển nhiệt độ Shihlin 48x96mm

WT409-102-000-02AS là bộ điều khiển nhiệt độ dạng panel thuộc dòng WT của Shihlin Electric, sử dụng ngõ vào cặp nhiệt điện K, ngõ ra điều khiển relay và tích hợp 2 ngõ ra cảnh báo. Kích thước mặt trước 48 x 96 mm phù hợp cho tủ điện điều khiển, máy gia nhiệt, lò nhiệt, máy đóng gói, máy sấy và nhiều hệ thống tự động hóa cần duy trì nhiệt độ theo giá trị cài đặt.

Với khả năng điều khiển PID và ON/OFF, lấy mẫu nhanh và hỗ trợ Auto-Tuning, thiết bị giúp hệ thống phản ứng phù hợp với biến động nhiệt độ, hạn chế dao động quanh điểm đặt và thuận tiện khi vận hành trong môi trường công nghiệp.

Giới thiệu và nguồn gốc thương hiệu Shihlin

Shihlin Electric là thương hiệu thiết bị điện và tự động hóa công nghiệp của Đài Loan, được thành lập từ năm 1955. Danh mục của hãng bao gồm thiết bị phân phối điện, điều khiển động cơ và các giải pháp tự động hóa nhà máy; trong đó dòng WT được phát triển cho các ứng dụng đo và điều khiển nhiệt độ công nghiệp.

Bộ điều khiển nhiệt độ Shihlin WT409-102-000-02AS sử dụng kiểu thân WT409 với mặt hiển thị 48 x 96 mm. Mã cấu hình này có ngõ ra điều khiển chính dạng relay, 2 bộ cảnh báo và ngõ vào Thermocouple K mã 02, phù hợp với các hệ thống cần một bộ điều khiển nhiệt độ độc lập, dễ tích hợp vào tủ điện.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Kích thước mặt trước	48 x 96 mm
Chiều sâu thân thiết bị	Khoảng 95 mm
Nguồn cấp	AC 85–265 V
Tần số nguồn	50/60 Hz
Công suất tiêu thụ	Khoảng 6 VA
Loại đầu vào của cấu hình	Thermocouple K, mã đầu vào 02
Dải đo của đầu vào K mã 02	-50 đến 1200 °C
Thời gian lấy mẫu	50 ms
Phương pháp điều khiển	ON/OFF, P, PI hoặc PID
Ngõ ra điều khiển OUT1	Relay chuyển đổi 1c
Tiếp điểm OUT1	NO: 250 VAC, 5 A tải thuần trở; NC: 250 VAC, 2 A tải thuần trở
Số bộ cảnh báo	2 bộ: AL1 và AL2
Bộ nhớ	EEPROM không mất dữ liệu khi mất nguồn
Nhiệt độ môi trường hoạt động	0 đến 50 °C, không đóng băng hoặc ngưng tụ
Độ ẩm môi trường hoạt động	20–90 %RH

Ưu điểm và tính năng nổi bật của WT409-102-000-02AS

• Ngõ vào Thermocouple K phù hợp cho nhiều ứng dụng gia nhiệt công nghiệp, với dải cấu hình K mã 02 từ -50 đến 1200 °C.
• Ngõ ra relay cho phép điều khiển contactor, relay trung gian hoặc mạch công suất phù hợp theo yêu cầu của hệ thống.
• Hai ngõ ra cảnh báo AL1 và AL2 hỗ trợ tổ chức các chức năng báo nhiệt độ, liên động hoặc phát tín hiệu cảnh báo theo cấu hình vận hành.
• Hỗ trợ các chế độ ON/OFF, P, PI và PID để lựa chọn phương pháp điều khiển phù hợp với đặc tính nhiệt của máy.
• Chức năng Auto-Tuning giúp xác định tham số PID tự động, giảm thời gian hiệu chỉnh ban đầu cho nhiều ứng dụng.
• Chu kỳ lấy mẫu 50 ms giúp bộ điều khiển cập nhật giá trị nhiệt độ nhanh.
• Mặt trước 48 x 96 mm thuận tiện lắp đặt trên cửa tủ điện hoặc bảng điều khiển máy.
• Bộ nhớ EEPROM giữ lại các thông số cài đặt khi thiết bị bị mất nguồn.

Chức năng, nguyên lý hoạt động và ứng dụng

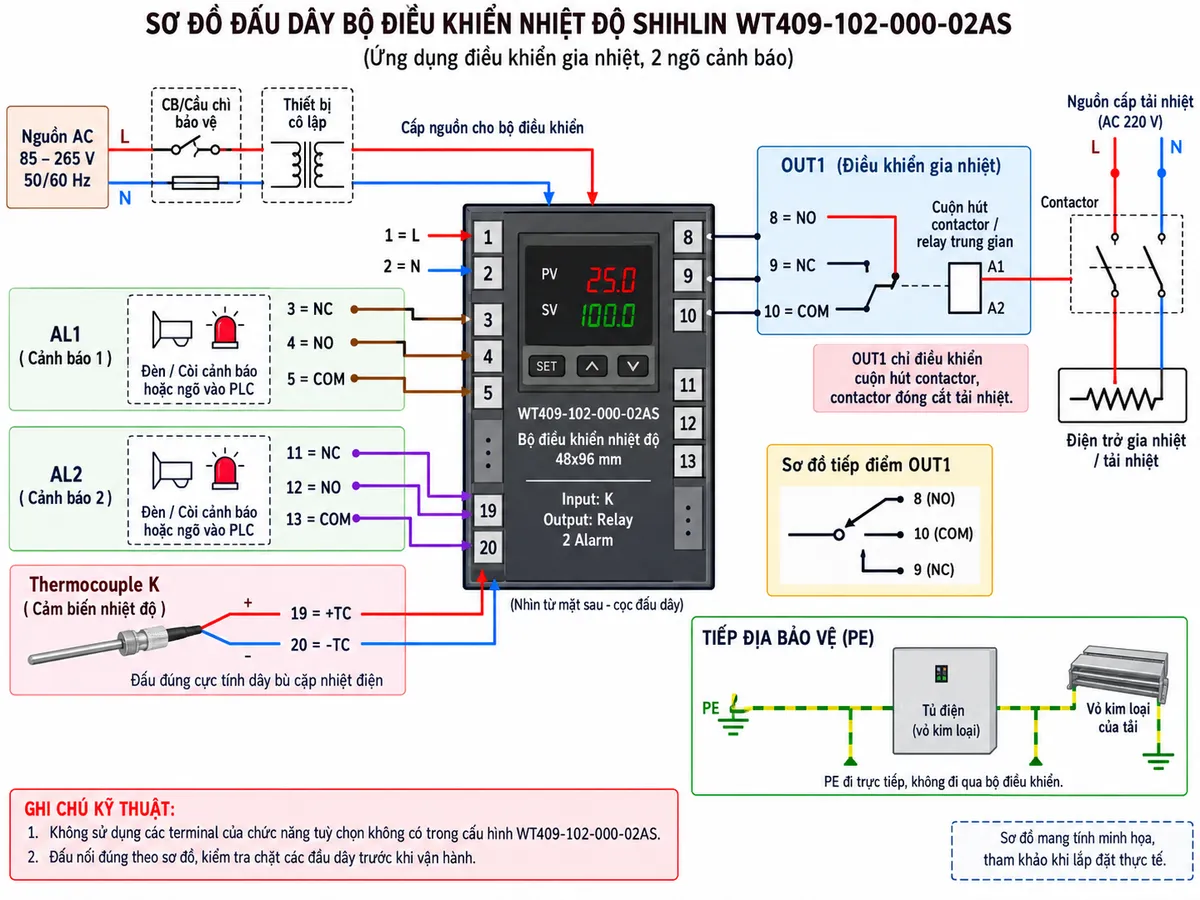

Sơ đồ đấu dây và kết nối WT409-102-000-02AS

Trong cấu hình WT409-102-000-02AS, nguồn AC được đưa vào terminal 1 và 2; cảm biến Thermocouple K kết nối vào đầu vào TC tại terminal 19 và 20. OUT1 là tiếp điểm relay chuyển đổi tại terminal 8, 9 và 10. Hai bộ cảnh báo sử dụng các nhóm terminal AL1 và AL2 riêng biệt.

Khi điều khiển điện trở gia nhiệt hoặc tải công suất lớn, ngõ ra relay của bộ điều khiển nên dùng để đóng cắt cuộn hút contactor hoặc thiết bị đóng cắt trung gian phù hợp thay vì trực tiếp cấp nguồn cho tải vượt khả năng của tiếp điểm. Nguồn cấp và mạch tải cần có thiết bị cô lập cùng cầu chì hoặc CB bảo vệ theo thiết kế tủ điện.

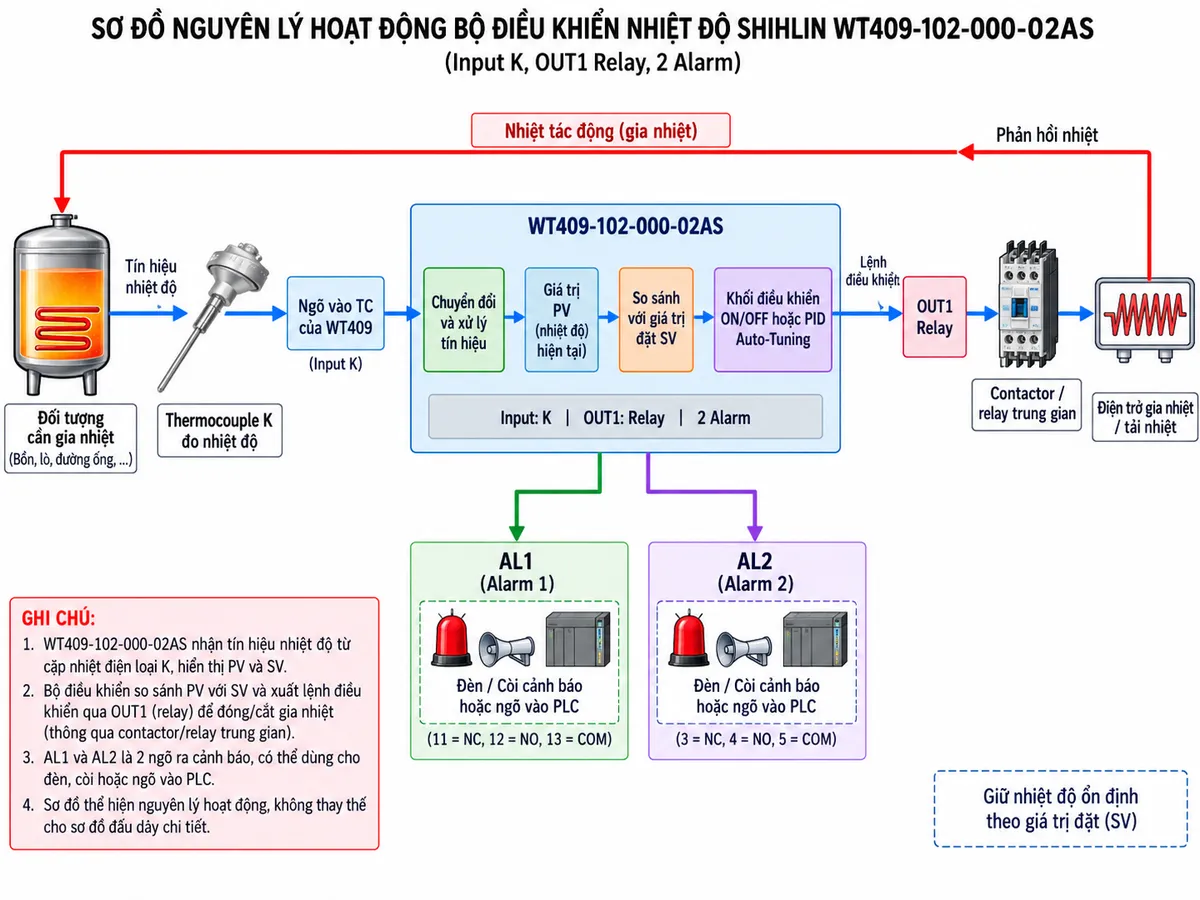

Nguyên lý điều khiển nhiệt độ

Điều khiển PID của WT409 hoạt động bằng cách nhận sức điện động từ cặp nhiệt điện K, chuyển đổi tín hiệu thành giá trị nhiệt độ thực tế PV và so sánh với giá trị đặt SV. Thuật toán điều khiển tính toán mức tác động cần thiết rồi điều khiển OUT1 để tăng hoặc giảm thời gian cấp năng lượng cho hệ thống gia nhiệt.

Trong chế độ PID, bộ điều khiển dựa trên sai lệch hiện tại, tích lũy sai lệch theo thời gian và xu hướng thay đổi của nhiệt độ để tạo phản ứng điều khiển thích hợp. Chức năng Auto-Tuning có thể hỗ trợ xác định các tham số PID phù hợp với đặc tính động của quá trình. Khi sử dụng chế độ ON/OFF, OUT1 được đóng hoặc ngắt theo giá trị đặt và độ trễ đã thiết lập.

Hai bộ cảnh báo hoạt động độc lập với vòng điều khiển chính theo chế độ và ngưỡng cảnh báo được người vận hành cấu hình. Tín hiệu AL1 và AL2 có thể đưa tới đèn báo, còi, PLC hoặc mạch liên động để hỗ trợ giám sát trạng thái nhiệt độ của máy.

Ứng dụng điển hình

Bộ điều khiển nhiệt độ 48x96mm này thích hợp cho các hệ thống cần đo nhiệt bằng thermocouple K và điều khiển tải gia nhiệt thông qua relay. Thiết bị có thể được tích hợp trong tủ điều khiển lò nhiệt, máy sấy, máy đóng gói, máy ép hoặc gia nhiệt nhựa, thiết bị xử lý nhiệt, bồn gia nhiệt và các dây chuyền sản xuất có yêu cầu giữ nhiệt độ theo điểm đặt.

Hai ngõ cảnh báo cũng hữu ích trong các hệ thống cần thiết lập cảnh báo nhiệt độ cao, nhiệt độ thấp hoặc tín hiệu liên động nhằm hỗ trợ người vận hành phát hiện trạng thái bất thường của quá trình.

Cam kết và nơi mua WT409-102-000-02AS chính hãng

Khi lựa chọn bộ điều khiển nhiệt độ Shihlin WT409-102-000-02AS chính hãng, việc xác định đúng mã cấu hình là rất quan trọng vì dòng WT có nhiều lựa chọn về loại ngõ ra, số lượng cảnh báo, tín hiệu vào và các chức năng tùy chọn.

Khách hàng có nhu cầu mua đúng model WT409-102-000-02AS với kích thước 48 x 96 mm, Input K, Output Relay và 2 Alarm có thể liên hệ thietbicodien để được tư vấn lựa chọn, kiểm tra cấu hình và đặt mua sản phẩm Shihlin phù hợp với hệ thống điều khiển nhiệt độ thực tế.

Câu hỏi thường gặp (FAQ)

WT409-102-000-02AS sử dụng loại cảm biến nhiệt nào?

WT409-102-000-02AS có mã đầu vào 02 tương ứng với Thermocouple K, dải nhiệt độ theo bảng đầu vào của dòng WT là -50 đến 1200 °C. Khi đấu dây cần giữ đúng cực tính của thermocouple và sử dụng dây bù phù hợp khi kéo dài tín hiệu.

Ngõ ra chính của WT409-102-000-02AS là relay hay SSR?

Phiên bản này sử dụng ngõ ra chính dạng relay. Với WT409, OUT1 là tiếp điểm chuyển đổi tại terminal 8, 9 và 10. Đây không phải phiên bản có ngõ ra xung điều khiển SSR.

WT409-102-000-02AS có bao nhiêu ngõ ra cảnh báo?

Thiết bị được cấu hình với 2 bộ cảnh báo AL1 và AL2. AL1 sử dụng nhóm terminal 3, 4, 5 và AL2 sử dụng nhóm terminal 11, 12, 13.

Có thể dùng relay OUT1 để đóng trực tiếp điện trở gia nhiệt công suất lớn không?

Không nên dùng tiếp điểm OUT1 để đóng trực tiếp tải vượt định mức của relay. Với tải gia nhiệt công suất lớn, nên để OUT1 điều khiển contactor hoặc thiết bị đóng cắt trung gian được lựa chọn theo công suất tải, đồng thời bố trí CB hoặc cầu chì bảo vệ phù hợp.

WT409-102-000-02AS có hỗ trợ điều khiển PID không?

Có. Dòng WT hỗ trợ điều khiển ON/OFF, P, PI và PID. Thiết bị cũng có chức năng Auto-Tuning để hỗ trợ thiết lập tham số PID theo đáp ứng của quá trình.

Nguồn cấp của phiên bản WT409-102-000-02AS là bao nhiêu?

Mã nguồn A của phiên bản này sử dụng nguồn AC 85–265 V, 50/60 Hz. Nguồn được đấu vào terminal 1 và 2 theo sơ đồ terminal của WT409.

Kích thước WT409 có phù hợp lắp trên tủ điện không?

Có. WT409 sử dụng mặt trước 48 x 96 mm và được thiết kế dạng bộ điều khiển lắp panel, phù hợp để bố trí trên cửa tủ điện, bảng điều khiển máy hoặc cụm điều khiển nhiệt độ công nghiệp.
