WT409-B02-000-02AS | Bộ điều khiển nhiệt độ Shihlin 48x96mm, Input: K; Output: 0-10V, 2 Alarm

WT409-102-000-02AP | Bộ điều khiển nhiệt độ Shihlin 48x96mm, Input K, Output Relay, 2 Alarm, Program

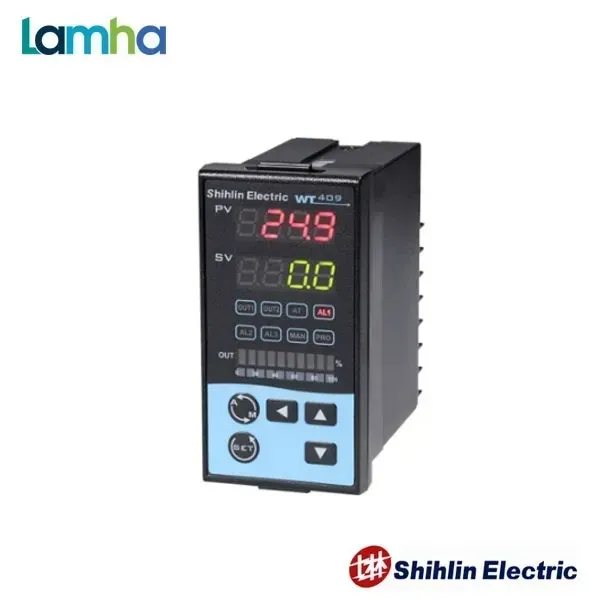

WT409-102-000-02AP là bộ điều khiển nhiệt độ kỹ thuật số thuộc dòng WT của Shihlin Electric, thương hiệu thiết bị điện và tự động hóa đến từ Đài Loan. Thiết bị có mặt trước 48x96 mm, nhận tín hiệu Thermocouple K và sử dụng ngõ ra relay để điều khiển quá trình nhiệt trong máy móc, tủ điện và dây chuyền công nghiệp.

Cần phân biệt hai mã hàng được nêu trong thông tin đầu vào: WT409-B02-000-02AS là cấu hình ngõ ra điện áp 0-10V, trong khi model WT409-102-000-02AP là cấu hình ngõ ra Relay, 2 Alarm và có chức năng điều khiển chương trình theo thời gian. Nội dung dưới đây được xây dựng theo đúng model WT409-102-000-02AP.

Thương hiệu Shihlin Electric

Shihlin Electric được thành lập tại Đài Loan từ năm 1955, phát triển nhiều nhóm thiết bị phục vụ phân phối điện, điều khiển và tự động hóa công nghiệp. Dòng WT là dòng bộ điều khiển nhiệt độ số có khả năng đo tín hiệu cảm biến, hiển thị PV/SV, thực hiện điều khiển PID và hỗ trợ nhiều cấu hình phần cứng khác nhau tùy mã đặt hàng.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Kích thước mặt trước	48 x 96 mm
Kích thước tổng thể	48 x 96 x 95,5 mm
Khối lượng	Xấp xỉ 170 g
Nguồn cấp	AC 85-265 V
Tần số nguồn	50/60 Hz
Công suất tiêu thụ	Xấp xỉ 6 VA
Loại ngõ vào theo mã 02	Thermocouple K2
Dải đo K2	-50 đến 1200°C
Thời gian lấy mẫu	50 ms
Ngõ ra điều khiển chính	Relay
Số ngõ cảnh báo	2 Alarm
Chức năng chương trình	Có
Số pattern chương trình tối đa	15 pattern
Số segment tối đa mỗi pattern	10 segment
Bộ nhớ	EEPROM không mất dữ liệu

Ưu điểm và tính năng nổi bật của WT409-102-000-02AP

Bộ điều khiển nhiệt độ Shihlin WT409 không chỉ duy trì một giá trị nhiệt độ cố định mà còn hỗ trợ điều khiển nhiệt độ theo chương trình. Người vận hành có thể xây dựng đường nhiệt độ thay đổi theo thời gian, phù hợp với những quy trình cần gia nhiệt, giữ nhiệt và chuyển mức nhiệt độ theo từng giai đoạn.

• Điều khiển PID và Auto-Tuning hỗ trợ tự xác định tham số điều khiển phù hợp với đặc tính nhiệt của hệ thống.
• Ngõ ra Relay thích hợp điều khiển contactor, relay trung gian hoặc thiết bị công suất tương thích trong mạch gia nhiệt.
• Hai ngõ Alarm cho phép thực hiện cảnh báo hoặc liên động độc lập theo điều kiện được thiết lập.
• Chức năng Programmable cho phép giá trị SV thay đổi theo thời gian thay vì duy trì cố định trong toàn bộ chu trình.
• Mỗi chương trình có thể sử dụng các dạng segment như Ramp, Soak, Step và Continue để xây dựng chu trình nhiệt.
• Các pattern có thể liên kết với nhau, phù hợp với quy trình nhiệt nhiều công đoạn.
• Hiển thị PV và SV giúp người vận hành theo dõi đồng thời nhiệt độ thực tế và giá trị mục tiêu.

Chức năng, nguyên lý hoạt động và ứng dụng

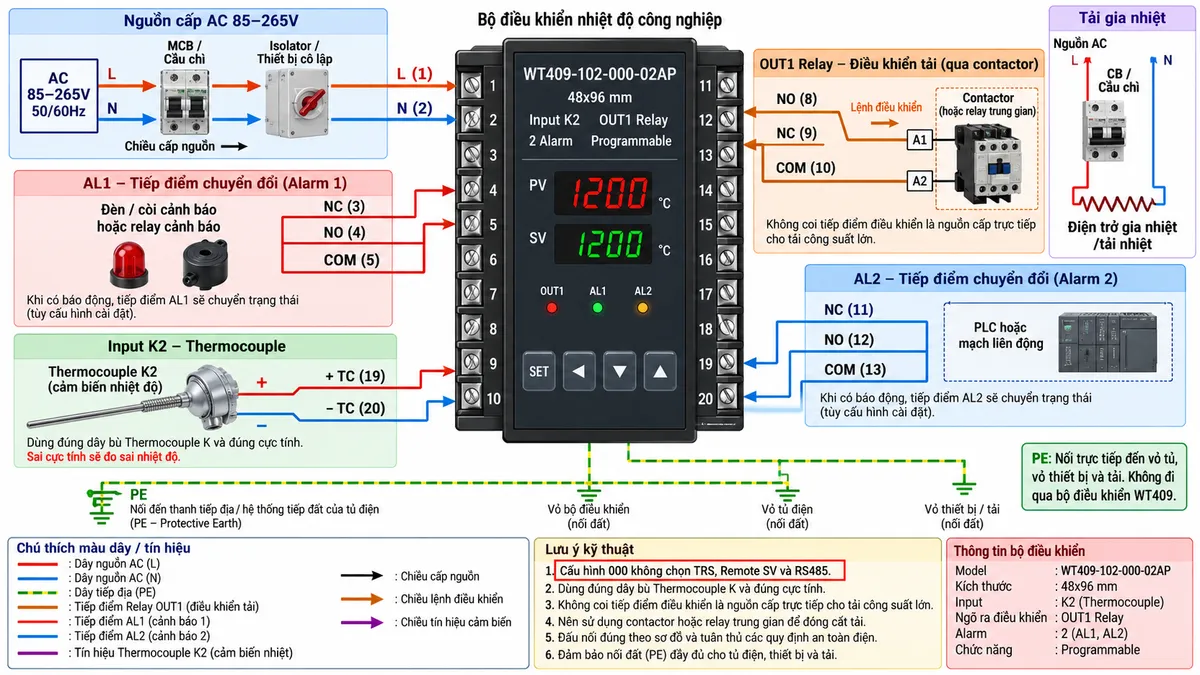

Sơ đồ đấu dây WT409-102-000-02AP

Với mã ngõ vào 02, Thermocouple K được đấu vào ngõ INPUT của WT409. Ngõ ra chính dạng Relay được sử dụng để phát lệnh đóng/ngắt tới contactor hoặc relay trung gian, từ đó điều khiển nguồn công suất cho điện trở gia nhiệt. Hai tiếp điểm Alarm có thể đưa tới đèn, còi, relay hoặc PLC tùy thiết kế hệ thống.

Cấu hình 000 không chọn Transmission, Remote SV hoặc Communication, vì vậy khi triển khai cần tránh sử dụng các terminal dành cho chức năng tùy chọn không có trên thiết bị thực tế.

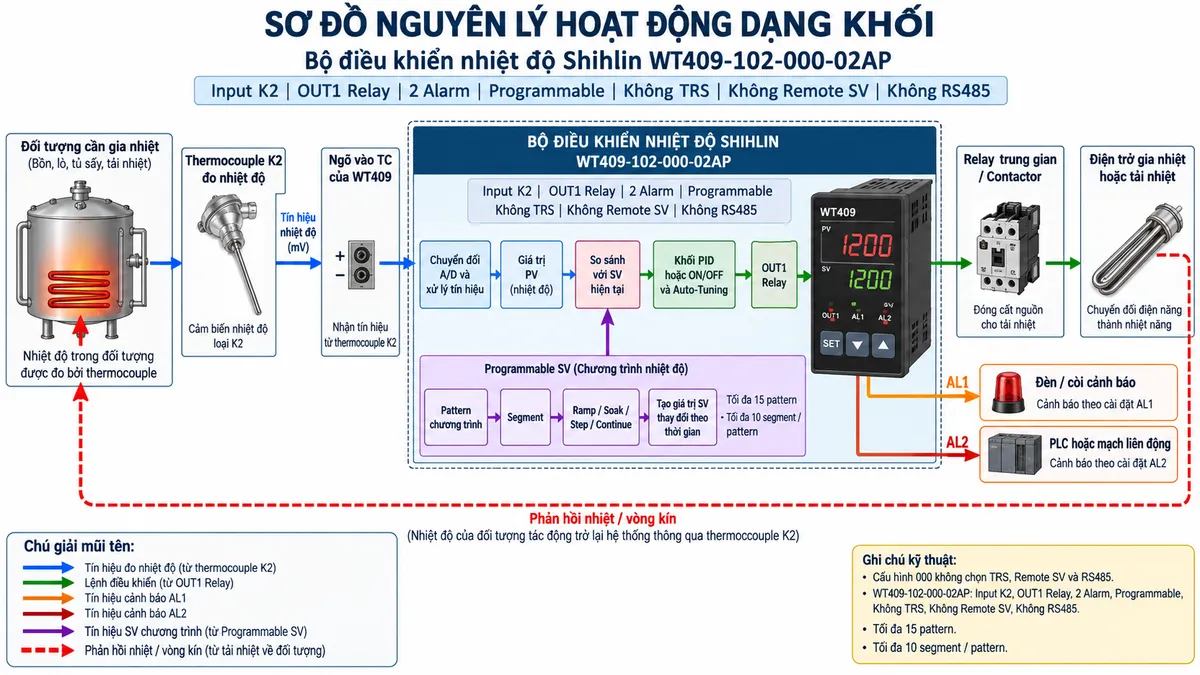

Nguyên lý điều khiển nhiệt độ

Nguyên lý điều khiển PID bắt đầu khi Thermocouple K cảm nhận nhiệt độ của đối tượng và tạo tín hiệu điện áp nhiệt điện tương ứng. WT409 tiếp nhận tín hiệu, thực hiện chuyển đổi và xử lý để xác định giá trị nhiệt độ thực tế PV, sau đó so sánh PV với giá trị đặt SV.

Dựa trên sai lệch giữa PV và SV, thuật toán điều khiển quyết định trạng thái ngõ ra. Với phiên bản Relay, OUT1 thực hiện đóng/ngắt theo yêu cầu điều khiển; contactor hoặc thiết bị công suất bên ngoài tiếp tục cấp hoặc ngắt năng lượng cho điện trở gia nhiệt. Nhiệt độ mới lại được Thermocouple K đo và đưa về WT409, hình thành vòng phản hồi kín.

Điều khiển chương trình theo thời gian

Điểm đáng chú ý của phiên bản WT409-102-000-02AP Programmable là khả năng thay đổi SV theo một đường chương trình đã cài đặt. Tài liệu dòng WT cho phép xây dựng tối đa 15 pattern, mỗi pattern tối đa 10 segment. Các segment có thể được thiết lập theo Ramp, Soak, Step hoặc Continue và có thể liên kết để tạo chu trình nhiệt nhiều giai đoạn.

Ramp được sử dụng khi cần tăng hoặc giảm nhiệt độ theo thời gian; Soak duy trì nhiệt độ mục tiêu trong khoảng thời gian xác định; Step chuyển nhanh sang giá trị mục tiêu khác; Continue cho phép duy trì segment theo yêu cầu. Cách điều khiển này phù hợp với các quy trình mà nhiệt độ cần thay đổi có trình tự thay vì chỉ giữ tại một SV cố định.

Ứng dụng điển hình

Bộ điều khiển nhiệt độ lập trình theo thời gian phù hợp với lò sấy, lò gia nhiệt, tủ nhiệt, thiết bị xử lý nhiệt, máy ép nhiệt, dây chuyền nhựa, thiết bị thí nghiệm và các quá trình cần tăng nhiệt, giữ nhiệt hoặc hạ nhiệt theo một trình tự định trước.

Ví dụ trong một quy trình sấy, chương trình có thể tăng SV từ nhiệt độ ban đầu lên mức sấy theo Ramp, giữ ổn định bằng Soak, sau đó chuyển sang nhiệt độ khác hoặc kết thúc chu trình. WT409 liên tục so sánh nhiệt độ thực tế với SV của segment hiện hành và điều khiển Relay để duy trì đường nhiệt độ theo chương trình.

Vai trò của hai ngõ Alarm

AL1 và AL2 có thể phục vụ cảnh báo nhiệt độ hoặc các chức năng liên động theo cấu hình. Khi điều kiện cảnh báo xảy ra, tiếp điểm tương ứng thay đổi trạng thái để kích hoạt đèn, còi, relay trung gian hoặc đưa tín hiệu về PLC.

Trong các hệ thống mà quá nhiệt có thể gây hư hỏng thiết bị hoặc mất an toàn, nên bố trí thêm bộ giới hạn nhiệt độ hoặc mạch bảo vệ độc lập thay vì chỉ dựa vào bộ điều khiển chính.

Cam kết và nơi mua WT409-102-000-02AP chính hãng

Khi lựa chọn WT409-102-000-02AP chính hãng, cần kiểm tra đầy đủ mã đặt hàng vì chỉ một ký tự khác nhau có thể làm thay đổi dạng ngõ ra, số Alarm, chức năng truyền lại, truyền thông hoặc khả năng lập trình. Đặc biệt, WT409-102 và WT409-B02 không phải hai cấu hình ngõ ra tương đương.

Quý khách có nhu cầu mua bộ điều khiển nhiệt độ Shihlin, kiểm tra mã cấu hình hoặc lựa chọn phiên bản phù hợp cho lò sấy, tủ nhiệt và hệ thống gia nhiệt có thể đặt hàng tại thietbicodien để được cung cấp sản phẩm chính hãng và hỗ trợ lựa chọn theo ứng dụng thực tế.

Câu hỏi thường gặp (FAQ)

WT409-102-000-02AP sử dụng ngõ ra gì?

WT409-102-000-02AP sử dụng ngõ ra điều khiển chính dạng Relay. Trong sơ đồ terminal của WT409, OUT1 Relay sử dụng các tiếp điểm NO, NC và COM để đưa lệnh tới mạch điều khiển bên ngoài.

WT409-102-000-02AP có phải phiên bản ngõ ra 0-10V không?

Không. Ngõ ra 0-10V tương ứng với cấu hình Output 1 mã B. Model WT409-102-000-02AP có Output 1 mã 1, tương ứng ngõ ra Relay.

Mã input 02 của WT409 là cảm biến gì?

Mã 02 tương ứng với Thermocouple K2, có dải đo được công bố từ -50 đến 1200°C. Khi kéo dài dây cảm biến cần sử dụng dây bù phù hợp với Thermocouple K.

Chức năng Program của WT409-102-000-02AP dùng để làm gì?

Chức năng điều khiển chương trình cho phép SV thay đổi theo thời gian. Người dùng có thể xây dựng các giai đoạn tăng nhiệt, giữ nhiệt, chuyển mức hoặc tiếp tục vận hành theo yêu cầu của quy trình.

WT409 hỗ trợ bao nhiêu pattern và segment chương trình?

Tài liệu vận hành dòng WT cho phép tối đa 15 pattern, mỗi pattern tối đa 10 segment. Các pattern có thể được liên kết để xây dựng chu trình điều khiển nhiệt nhiều giai đoạn.

WT409-102-000-02AP có bao nhiêu ngõ Alarm?

Phiên bản này có 2 Alarm, tương ứng AL1 và AL2. Hai ngõ cảnh báo có thể được sử dụng cho đèn, còi, relay trung gian hoặc mạch liên động tùy thiết kế.

WT409-102-000-02AP có RS485 hay ngõ truyền lại 4-20mA không?

Không theo cấu hình mã 000. Các vị trí chức năng Transmission, Remote và Communication của model này không được chọn, vì vậy không nên mặc định thiết bị có RS485 hoặc ngõ truyền lại analog.

Có nên dùng OUT1 Relay của WT409 để đóng trực tiếp điện trở gia nhiệt công suất lớn không?

Không nên sử dụng tiếp điểm điều khiển của bộ điều khiển như một phần tử đóng cắt trực tiếp cho tải công suất lớn. Trong hệ thống công nghiệp, OUT1 thường điều khiển contactor hoặc relay trung gian phù hợp, còn mạch tải được thiết kế bảo vệ riêng theo dòng điện và công suất thực tế.
