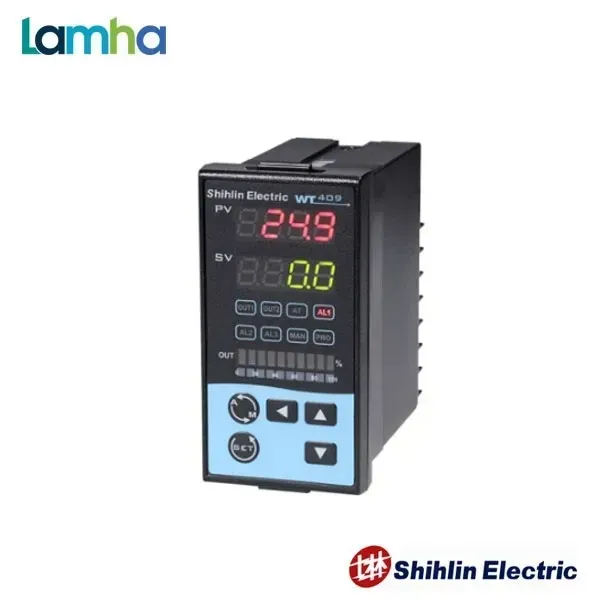

WT409-702-000-02AS là bộ điều khiển nhiệt độ thuộc dòng WT của Shihlin Electric, thương hiệu thiết bị điện và tự động hóa đến từ Đài Loan. Thiết bị có mặt trước 48x96 mm, được thiết kế để đo nhiệt độ, so sánh giá trị thực tế PV với giá trị đặt SV và điều khiển van motor trong các quá trình nhiệt công nghiệp.

Đối chiếu theo cấu trúc mã đặt hàng của dòng WT, mã WT409-702-000-02AS là cấu hình điều khiển motor valve với 2 ngõ cảnh báo. Đây không phải cấu hình OUT1 4-20mA kèm tín hiệu truyền lại của mã WT409-302-100-02AS. Nội dung dưới đây được xây dựng theo đúng mã hàng WT409-702-000-02AS để tránh nhầm chức năng khi lựa chọn và đấu nối.

Thương hiệu Shihlin Electric

Shihlin Electric được thành lập tại Đài Loan từ năm 1955 và phát triển nhiều nhóm sản phẩm phục vụ điện công nghiệp, điều khiển và tự động hóa. Dòng WT là dòng bộ điều khiển nhiệt độ kỹ thuật số của hãng, hỗ trợ nhiều loại cảm biến, thuật toán điều khiển PID, Auto-Tuning và nhiều cấu hình ngõ ra để đáp ứng các phương án điều khiển tải nhiệt khác nhau.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Kích thước mặt trước	48 x 96 mm
Kích thước tổng thể	48 x 96 x 95 mm
Khối lượng	Xấp xỉ 170 g
Nguồn cấp	AC 85-265 V
Tần số nguồn	50/60 Hz
Công suất tiêu thụ	Xấp xỉ 6 VA
Loại ngõ vào theo mã 02	Thermocouple K, dải -50 đến 1200°C
Thời gian lấy mẫu	50 ms
Ngõ ra điều khiển	Motor valve control
Số ngõ cảnh báo	2 Alarm
Phương thức điều khiển	ON/OFF, P, PI, PID
Auto-Tuning	Có
Tín hiệu truyền lại TRS	Không chọn trong cấu hình mã 000
Truyền thông	Không chọn trong cấu hình mã 000
Bộ nhớ	EEPROM không mất dữ liệu

Ưu điểm và tính năng nổi bật của WT409-702-000-02AS

Bộ điều khiển nhiệt độ Shihlin WT409 phù hợp với những hệ thống không điều khiển bộ gia nhiệt bằng relay, SSR hay tín hiệu dòng tuyến tính mà cần trực tiếp điều khiển van motor đóng/mở để thay đổi lưu lượng môi chất tạo nhiệt hoặc làm mát.

• Điều khiển van motor theo hai hướng mở và đóng, phù hợp cho các hệ thống điều chỉnh lưu lượng hơi nóng, nước nóng, dầu tải nhiệt hoặc môi chất công nghệ.
• PID và Auto-Tuning hỗ trợ xác định tác động điều khiển dựa trên sai lệch giữa nhiệt độ thực tế và nhiệt độ đặt, giúp quá trình ổn định hơn.
• Hai ngõ Alarm độc lập thuận tiện cho cảnh báo nhiệt độ, liên động máy hoặc đưa trạng thái về hệ thống điều khiển bên ngoài.
• Hiển thị riêng PV và SV giúp người vận hành theo dõi đồng thời nhiệt độ thực tế và giá trị cài đặt.
• Có khả năng thiết lập các tham số liên quan đến thời gian hành trình và đặc tính tác động của motor valve để phù hợp với cơ cấu van sử dụng thực tế.
• Bộ nhớ không mất dữ liệu giúp lưu giữ tham số cài đặt khi ngắt nguồn.

Chức năng, nguyên lý hoạt động và ứng dụng

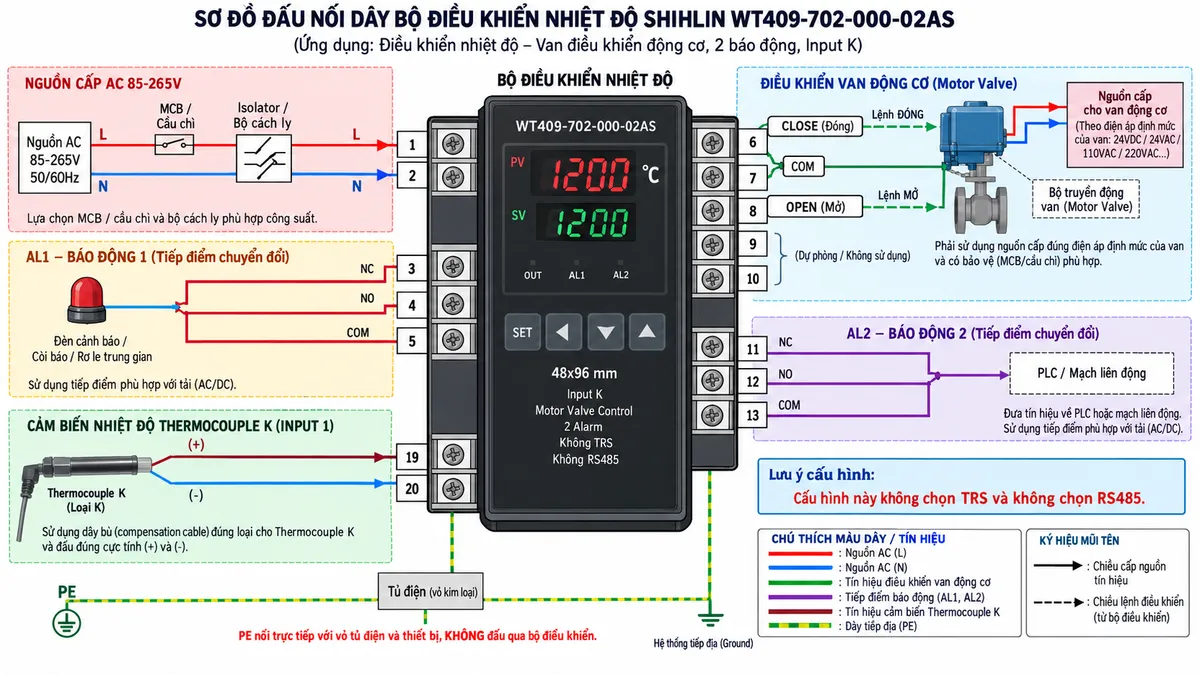

Sơ đồ đấu dây WT409-702-000-02AS

Với cấu hình Thermocouple K, cảm biến được đưa vào ngõ vào nhiệt độ của WT409. Bộ điều khiển xử lý PV và phát lệnh đóng hoặc mở tới cơ cấu motor valve. Hai ngõ cảnh báo AL1 và AL2 có thể được dùng cho đèn, còi, relay trung gian hoặc tín hiệu liên động. Mạch nguồn của bộ điều khiển và mạch công suất của cơ cấu chấp hành cần được bảo vệ và cô lập phù hợp với thiết kế tủ điện.

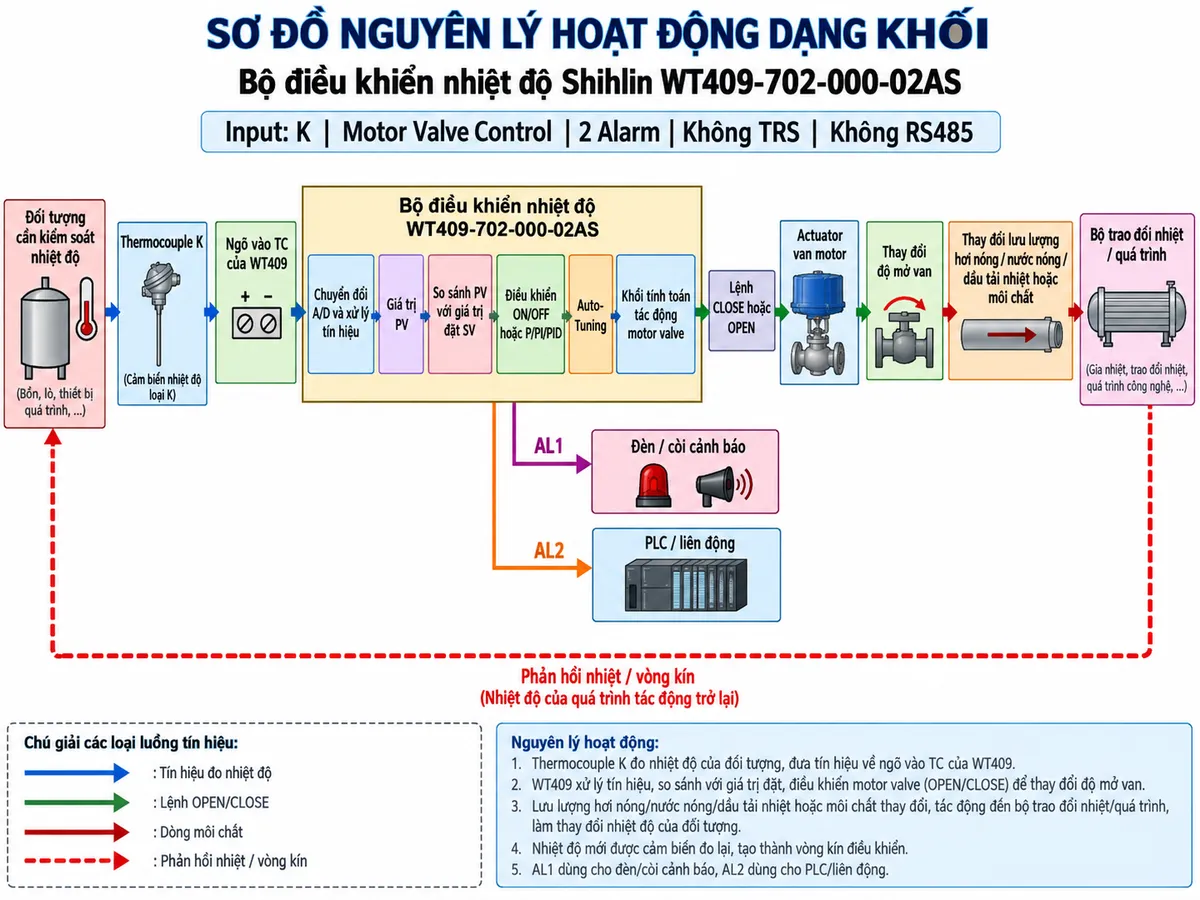

Nguyên lý điều khiển van motor

Nguyên lý điều khiển nhiệt độ bằng motor valve bắt đầu từ Thermocouple K đo nhiệt độ của đối tượng. Tín hiệu điện áp nhiệt điện được đưa về WT409, chuyển đổi thành giá trị PV và so sánh với SV do người vận hành cài đặt.

Từ sai lệch PV-SV, bộ điều khiển tính toán yêu cầu tác động. Khi quá trình cần tăng hoặc giảm năng lượng nhiệt, WT409 phát lệnh OPEN hoặc CLOSE tới motor valve. Van thay đổi độ mở, từ đó thay đổi lưu lượng hơi, nước nóng, dầu tải nhiệt hoặc môi chất khác đi qua hệ thống trao đổi nhiệt. Nhiệt độ mới tiếp tục được Thermocouple K đo và đưa về bộ điều khiển, tạo thành vòng điều khiển kín.

Manual của dòng WT cho phép vận hành motor valve theo chế độ có hoặc không có tín hiệu điện trở phản hồi vị trí tùy cấu hình phần cứng. Với WT409-702-000-02AS, mã đặt hàng không chọn tùy chọn phản hồi vị trí motor valve, vì vậy hệ thống cần được cấu hình theo chế độ điều khiển van không phản hồi và cài đặt thời gian hành trình phù hợp với actuator thực tế.

Ứng dụng điển hình

Bộ điều khiển motor valve 48x96 mm phù hợp với các quá trình mà nhiệt độ được điều chỉnh thông qua lưu lượng môi chất thay vì đóng/ngắt trực tiếp điện trở gia nhiệt. Các ứng dụng thường gặp gồm hệ thống gia nhiệt bằng hơi, bồn có áo gia nhiệt, bộ trao đổi nhiệt, lò sử dụng van điều tiết, hệ thống nước nóng, hệ thống dầu tải nhiệt và các thiết bị xử lý nhiệt trong dây chuyền sản xuất.

Trong ứng dụng gia nhiệt bằng hơi, chẳng hạn, WT409 nhận nhiệt độ từ Thermocouple K và điều khiển van motor trên đường hơi. Khi PV thấp hơn SV, bộ điều khiển có thể yêu cầu van mở thêm để tăng năng lượng cấp vào quá trình; khi nhiệt độ tiến gần hoặc vượt giá trị đặt, bộ điều khiển thay đổi tác động để giảm độ mở van và ổn định nhiệt độ.

Vai trò của hai ngõ Alarm

Hai ngõ cảnh báo AL1 và AL2 tạo thêm lớp giám sát cho hệ thống. Tùy cách cài đặt, chúng có thể phục vụ cảnh báo nhiệt độ cao, nhiệt độ thấp hoặc các điều kiện quá trình khác mà bộ điều khiển hỗ trợ. Khi thiết kế hệ thống có yêu cầu an toàn cao, Alarm nên phối hợp với relay, contactor hoặc mạch liên động độc lập phù hợp thay vì xem bộ điều khiển nhiệt độ là lớp bảo vệ duy nhất.

Cam kết và nơi mua WT409-702-000-02AS chính hãng

Khi đặt mua WT409-702-000-02AS chính hãng, cần kiểm tra đúng toàn bộ mã cấu hình vì các phiên bản WT409 có thể sử dụng relay, SSR driver, tín hiệu analog, điều khiển motor valve, truyền lại tín hiệu hoặc truyền thông khác nhau. Chọn sai ký tự trong mã đặt hàng có thể dẫn đến khác biệt hoàn toàn về ngõ ra và phương án đấu dây.

Quý khách cần mua bộ điều khiển nhiệt độ Shihlin, kiểm tra mã cấu hình hoặc lựa chọn model phù hợp cho van điều khiển và hệ thống nhiệt có thể đặt hàng tại thietbicodien để được cung cấp sản phẩm chính hãng và hỗ trợ kỹ thuật theo ứng dụng thực tế.

Câu hỏi thường gặp (FAQ)

WT409-702-000-02AS có phải phiên bản ngõ ra 4-20mA không?

Không. Theo cấu trúc mã đặt hàng của Shihlin, WT409-702-000-02AS sử dụng ngõ ra điều khiển motor valve. Cấu hình OUT1 4-20mA thuộc nhóm mã đầu ra 3, chẳng hạn WT409-302.

WT409-702-000-02AS có chức năng transmitter 4-20mA không?

Không theo mã cấu hình này. Phần TRS của mã đặt hàng là 0, tức không chọn tín hiệu truyền lại. Phiên bản có ngõ ra điều khiển 4-20mA và truyền lại 4-20mA là một cấu hình khác.

WT409-702-000-02AS sử dụng cảm biến nào?

Mã input 02 tương ứng với Thermocouple K. Khi lắp đặt cần đấu đúng cực tính và sử dụng dây bù phù hợp nếu phải kéo dài đường dây cảm biến.

Motor valve được WT409 điều khiển như thế nào?

Bộ điều khiển tính toán sai lệch giữa PV và SV rồi phát lệnh OPEN/CLOSE tới actuator. Việc thay đổi độ mở van làm thay đổi lưu lượng môi chất và lượng nhiệt truyền vào hoặc ra khỏi quá trình.

WT409-702-000-02AS có phản hồi vị trí van không?

Mã cấu hình này không chọn tùy chọn phản hồi motor valve. Dòng WT có hỗ trợ phương án điều khiển van có phản hồi điện trở ở cấu hình thích hợp, nhưng cần chọn đúng mã phần cứng tương ứng.

WT409-702-000-02AS có bao nhiêu Alarm?

Thiết bị được cấu hình với 2 Alarm. AL1 và AL2 có thể sử dụng cho cảnh báo hoặc liên động tùy yêu cầu của hệ thống và thông số cài đặt.

Có thể dùng WT409-702-000-02AS để điều khiển trực tiếp điện trở gia nhiệt không?

Đây là phiên bản được cấu hình cho motor valve nên mục đích chính là điều khiển cơ cấu van mở/đóng. Nếu hệ thống cần điều khiển trực tiếp qua relay, SSR driver hoặc tín hiệu analog tới bộ điều khiển công suất, nên chọn biến thể WT409 có loại ngõ ra tương ứng.
