WT409-302-00B-01AA | Bộ điều khiển nhiệt độ Shihlin 48x96mm, Input: K; Output: 4-20mA, 2 Alarm, RS485

WT409-302-00B-01AA | Bộ điều khiển nhiệt độ Shihlin 48x96mm, Input K, Output 4-20mA, 2 Alarm, RS485

WT409-302-00B-01AA là bộ điều khiển nhiệt độ dạng panel thuộc dòng WT của Shihlin Electric, được thiết kế cho các hệ thống điều khiển nhiệt công nghiệp cần ngõ ra analog 4-20mA và khả năng truyền thông RS485. Thiết bị nhận tín hiệu từ cặp nhiệt điện K, xử lý giá trị nhiệt độ thực tế, so sánh với giá trị đặt và điều chỉnh tín hiệu điều khiển đầu ra để duy trì quá trình ở trạng thái ổn định.

Điểm nổi bật của cấu hình này là ngõ ra điều khiển 4-20mA, 2 ngõ cảnh báo độc lập và giao tiếp RS485, nhờ đó WT409 có thể vừa thực hiện điều khiển tại chỗ vừa trao đổi dữ liệu với PLC, HMI hoặc hệ thống giám sát phù hợp.

Giới thiệu và nguồn gốc thương hiệu Shihlin

Shihlin Electric là thương hiệu thiết bị điện và tự động hóa có nguồn gốc Đài Loan, hoạt động từ năm 1955. Hãng cung cấp nhiều dòng thiết bị phục vụ phân phối điện, điều khiển động cơ và tự động hóa nhà máy, trong đó dòng WT được phát triển cho nhiệm vụ đo và điều khiển nhiệt độ trong máy móc công nghiệp.

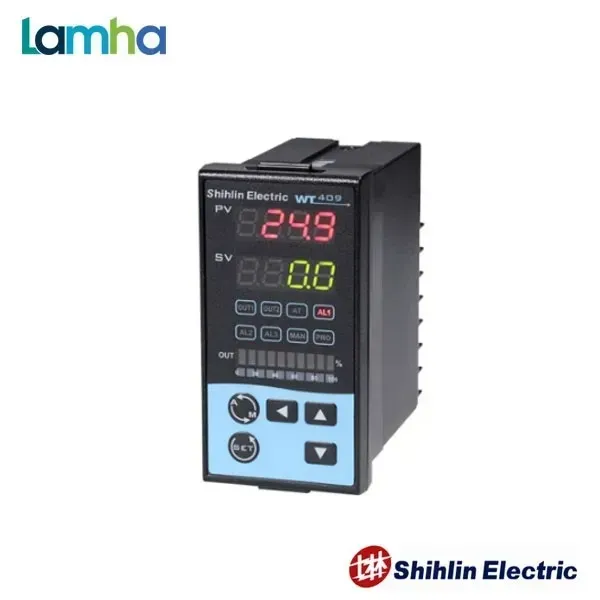

Bộ điều khiển nhiệt độ Shihlin WT409-302-00B-01AA sử dụng kích thước mặt trước 48x96 mm, thích hợp lắp trên cửa tủ điện hoặc bảng điều khiển máy. Mã cấu hình cho phép kết hợp tín hiệu cặp nhiệt điện K, ngõ ra analog điều khiển, hai bộ cảnh báo và giao tiếp RS485 trong cùng một thiết bị.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Kích thước mặt trước	48 x 96 mm
Kích thước tổng thể dòng WT409	48 x 96 x 95 mm
Trọng lượng dòng WT409	Khoảng 170 g
Nguồn cấp	AC 85–265 V
Tần số nguồn	50/60 Hz
Công suất tiêu thụ	Khoảng 6 VA
Tín hiệu đầu vào	Thermocouple K1, mã đầu vào 01
Dải đo K1	-50,0 đến 600,0 °C
Thời gian lấy mẫu	50 ms
Ngõ ra điều khiển OUT1	4-20mA
Số bộ cảnh báo	2 Alarm
Giao tiếp truyền thông	RS485, half duplex
Phương pháp điều khiển	ON/OFF, P, PI hoặc PID
Bộ nhớ	EEPROM không mất dữ liệu

Ưu điểm và tính năng nổi bật của WT409-302-00B-01AA

• Ngõ ra analog 4-20mA phù hợp để điều khiển bộ điều chỉnh công suất SCR, bộ chấp hành tuyến tính hoặc thiết bị nhận tín hiệu analog tương thích.
• Ngõ vào Thermocouple K thích hợp cho nhiều ứng dụng gia nhiệt công nghiệp cần đo nhiệt độ trực tiếp tại lò, khuôn, bồn hoặc thiết bị sản xuất.
• Hỗ trợ điều khiển PID cùng các chế độ P, PI và ON/OFF, giúp đáp ứng nhiều đặc tính nhiệt khác nhau của quá trình.
• Chức năng Auto-Tuning hỗ trợ xác định tham số PID dựa trên đáp ứng thực tế của hệ thống.
• 2 ngõ cảnh báo cho phép đưa trạng thái nhiệt độ tới đèn, còi, PLC hoặc mạch liên động.
• Truyền thông RS485 giúp tích hợp bộ điều khiển vào hệ thống giám sát và tự động hóa tập trung.
• Chu kỳ lấy mẫu nhanh giúp cập nhật giá trị nhiệt độ và phản ứng điều khiển kịp thời.
• Bộ nhớ EEPROM duy trì các tham số cài đặt khi nguồn bị ngắt.

Chức năng, nguyên lý hoạt động và ứng dụng

Sơ đồ đấu dây và kết nối WT409-302-00B-01AA

WT409-302-00B-01AA được bố trí các nhóm đầu nối riêng cho nguồn cấp, cảm biến, ngõ ra điều khiển, cảnh báo và truyền thông. Cặp nhiệt điện K đưa tín hiệu nhiệt độ về bộ điều khiển, trong khi OUT1 phát tín hiệu dòng analog tới thiết bị công suất hoặc cơ cấu chấp hành tương thích.

Đối với hệ thống gia nhiệt điện, tín hiệu điều khiển 4-20mA không cấp công suất trực tiếp cho điện trở. Tín hiệu này thường được đưa tới bộ điều chỉnh công suất SCR hoặc bộ công suất có đầu vào 4-20mA, sau đó thiết bị công suất mới điều chỉnh nguồn điện cấp cho tải nhiệt. Mạch nguồn và tải cần được bố trí thiết bị cô lập, CB hoặc cầu chì bảo vệ phù hợp.

Giao tiếp RS485 cho phép kết nối bộ điều khiển với PLC, HMI hoặc hệ thống giám sát. Khi xây dựng mạng nhiều thiết bị, cần tuân thủ cấu trúc bus RS485, đúng cực tính đường truyền và thiết lập thông số truyền thông đồng nhất giữa các thiết bị.

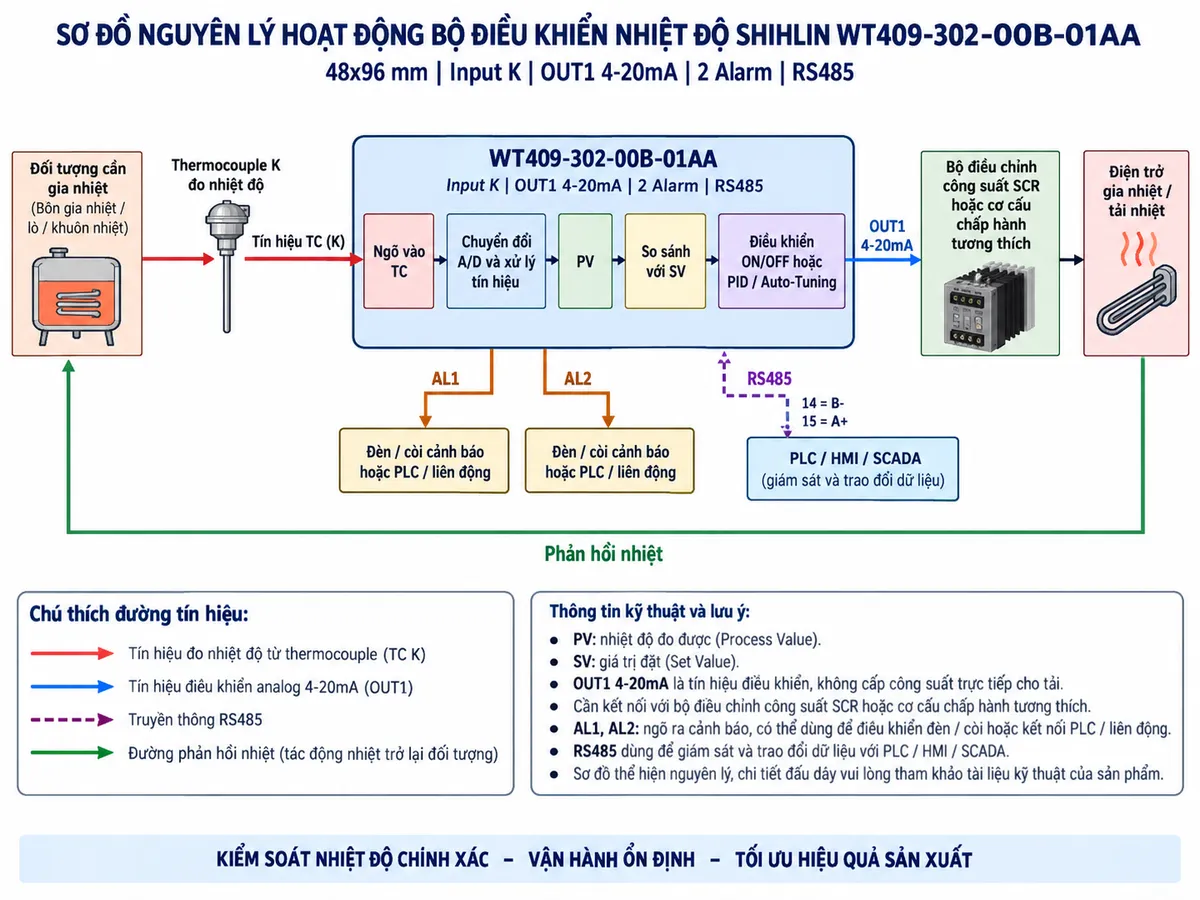

Nguyên lý điều khiển nhiệt độ

Trong vòng điều khiển kín, Thermocouple K đo nhiệt độ của đối tượng và tạo tín hiệu điện áp nhiệt điện đưa về ngõ vào của WT409. Bộ điều khiển chuyển đổi tín hiệu thành giá trị nhiệt độ PV rồi so sánh với giá trị đặt SV do người vận hành thiết lập.

Khối điều khiển xử lý sai lệch giữa PV và SV bằng thuật toán phù hợp. Khi sử dụng PID và Auto-Tuning, WT409 điều chỉnh mức tác động dựa trên đặc tính động của quá trình và chuyển kết quả thành tín hiệu dòng 4-20mA tại OUT1. Giá trị dòng thay đổi theo mức yêu cầu điều khiển và được thiết bị công suất hoặc cơ cấu chấp hành bên ngoài sử dụng để thay đổi năng lượng cung cấp cho quá trình.

Khi nhiệt độ của đối tượng thay đổi, cảm biến tiếp tục đo và đưa giá trị mới trở lại WT409, tạo thành vòng phản hồi kín. Hai bộ cảnh báo hoạt động song song để cung cấp tín hiệu trạng thái theo điều kiện đã cài đặt, trong khi RS485 hỗ trợ trao đổi dữ liệu với hệ thống điều khiển cấp cao hơn.

Ứng dụng điển hình

Bộ điều khiển nhiệt độ 4-20mA Shihlin phù hợp cho các hệ thống cần điều khiển công suất tuyến tính hoặc cơ cấu chấp hành bằng tín hiệu analog, chẳng hạn lò nhiệt, máy sấy, máy ép nhựa, khuôn gia nhiệt, bồn gia nhiệt, dây chuyền xử lý nhiệt và thiết bị sản xuất tự động.

Khả năng kết nối RS485 giúp thiết bị phù hợp với những dây chuyền cần tập trung dữ liệu nhiệt độ tại PLC, HMI hoặc SCADA, đồng thời vẫn duy trì chức năng điều khiển nhiệt độ độc lập ngay tại máy.

Cam kết và nơi mua WT409-302-00B-01AA chính hãng

Khi lựa chọn WT409-302-00B-01AA chính hãng, cần kiểm tra đầy đủ mã cấu hình vì dòng WT409 có nhiều lựa chọn về loại ngõ ra, số lượng cảnh báo, truyền thông và dải đầu vào. Đặc biệt, ngõ ra 4-20mA cần được phân biệt với phiên bản Relay hoặc SSR Driver để bảo đảm tương thích với thiết bị công suất trong hệ thống.

Khách hàng cần mua bộ điều khiển nhiệt độ Shihlin WT409-302-00B-01AA có thể liên hệ thietbicodien để được tư vấn lựa chọn đúng cấu hình, kiểm tra kết nối cảm biến, thiết bị công suất và mạng RS485 trước khi đặt hàng.

Câu hỏi thường gặp (FAQ)

WT409-302-00B-01AA sử dụng loại cảm biến nhiệt nào?

WT409-302-00B-01AA sử dụng đầu vào Thermocouple K theo mã đầu vào của cấu hình. Khi kéo dài dây cảm biến cần sử dụng dây bù phù hợp và bảo đảm đúng cực tính.

Ngõ ra 4-20mA của WT409-302-00B-01AA dùng để làm gì?

OUT1 4-20mA là tín hiệu điều khiển analog, thường dùng để đưa lệnh tới bộ điều chỉnh công suất SCR, bộ chuyển đổi hoặc cơ cấu chấp hành có đầu vào dòng tương thích. Đây không phải ngõ ra cấp công suất trực tiếp cho tải nhiệt.

WT409-302-00B-01AA có hỗ trợ điều khiển PID không?

Có. Thiết bị hỗ trợ điều khiển PID cùng các phương thức P, PI và ON/OFF. Chức năng Auto-Tuning giúp hỗ trợ thiết lập tham số điều khiển theo đáp ứng thực tế của quá trình.

WT409-302-00B-01AA có bao nhiêu ngõ cảnh báo?

Thiết bị có 2 Alarm độc lập, có thể sử dụng để kích hoạt đèn, còi, đưa tín hiệu về PLC hoặc thực hiện các chức năng liên động tùy theo thiết kế hệ thống.

RS485 trên WT409-302-00B-01AA dùng để làm gì?

RS485 cho phép bộ điều khiển trao đổi dữ liệu với PLC, HMI hoặc thiết bị giám sát tương thích. Đây là giải pháp hữu ích khi cần tập trung các giá trị nhiệt độ và trạng thái vận hành về hệ thống tự động hóa.

Terminal RS485 của WT409 nằm ở đâu?

Đối với sơ đồ terminal WT409, đường truyền RS485 sử dụng terminal 14 cho T/R(B-) và terminal 15 cho T/R(A+). Khi kết nối cần giữ đúng cực tính và cấu trúc đường truyền của mạng.

Có thể nối điện trở gia nhiệt trực tiếp vào ngõ ra 4-20mA không?

Không. Ngõ ra 4-20mA chỉ mang tín hiệu điều khiển. Điện trở gia nhiệt cần được cấp nguồn thông qua thiết bị công suất phù hợp như bộ điều chỉnh SCR có đầu vào analog tương thích.

WT409-302-00B-01AA phù hợp với hệ thống nào?

Thiết bị phù hợp với hệ thống điều khiển nhiệt độ công nghiệp cần đầu vào Thermocouple K, điều khiển analog 4-20mA, cảnh báo tại chỗ và khả năng kết nối RS485 với hệ thống tự động hóa.
