WT409-302-000-02AS | Bộ điều khiển nhiệt độ Shihlin 48x96mm, Input: K; Output: 4-20mA, 2 Alarm

WT409-302-100-02AS | Bộ điều khiển nhiệt độ Shihlin 48x96 mm, ngõ ra 4-20mA, 2 Alarm

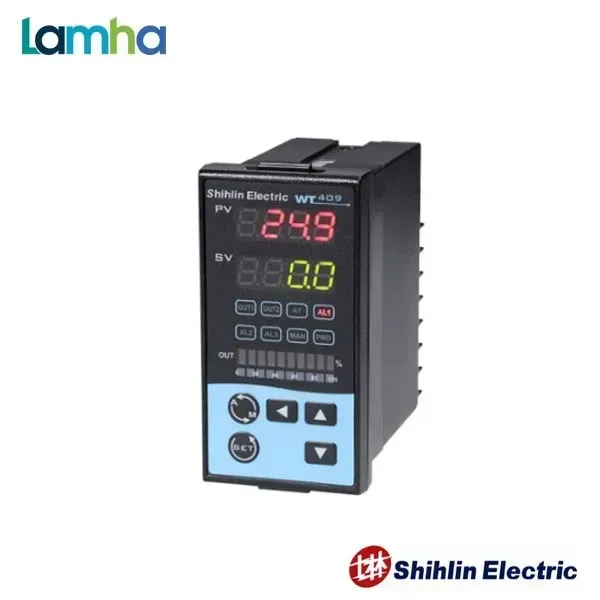

WT409-302-100-02AS thuộc dòng bộ điều khiển nhiệt độ WT của Shihlin Electric, thương hiệu thiết bị điện và tự động hóa có nguồn gốc từ Đài Loan. Sản phẩm được thiết kế cho các hệ thống cần đo, hiển thị và điều khiển nhiệt độ chính xác trong tủ điện công nghiệp, máy móc sản xuất, lò gia nhiệt và các quá trình nhiệt tự động.

Phiên bản này sử dụng cảm biến nhiệt Thermocouple K làm tín hiệu đo, kết hợp ngõ ra điều khiển tuyến tính 4-20mA và hai ngõ ra cảnh báo. Cấu hình mã hàng có thêm chức năng truyền lại tín hiệu analog, thuận tiện khi cần đưa giá trị quá trình tới PLC, bộ ghi dữ liệu hoặc thiết bị giám sát.

Thương hiệu Shihlin Electric

Shihlin Electric là nhà sản xuất thiết bị điện và tự động hóa của Đài Loan, hoạt động từ năm 1955. Danh mục sản phẩm của hãng bao gồm thiết bị đóng cắt, biến tần, servo, HMI, bộ điều khiển nhiệt độ và nhiều giải pháp tự động hóa công nghiệp. Dòng WT được phát triển cho nhu cầu điều khiển quá trình với nhiều loại đầu vào, nhiều phương thức điều khiển và các tùy chọn tín hiệu công nghiệp.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Kích thước mặt	48 x 96 mm
Loại cảm biến sử dụng theo cấu hình	Thermocouple K
Ngõ ra điều khiển chính	4-20mA
Số ngõ ra cảnh báo	2 Alarm
Tín hiệu truyền lại theo cấu hình mã -100	4-20mA
Phương thức điều khiển	ON/OFF, P, PI, PID; hỗ trợ Auto-Tuning
Nguồn cấp	AC 85-265V, 50/60Hz
Công suất tiêu thụ của WT409	Xấp xỉ 4VA
Độ phân giải chuyển đổi đầu vào	14 bit
Độ chính xác đầu vào	0,2% toàn thang đo
Nhiệt độ môi trường làm việc	0 đến 50°C, không đóng băng hoặc ngưng tụ
Khối lượng WT409	Xấp xỉ 170 g

Ưu điểm và tính năng nổi bật của WT409-302-100-02AS

Bộ điều khiển nhiệt độ Shihlin WT409 kết hợp chức năng đo nhiệt độ, xử lý tín hiệu, điều khiển vòng kín và cảnh báo trong một thiết bị lắp mặt tủ. Thiết kế này phù hợp cả cho hệ thống mới lẫn các dự án nâng cấp bộ điều khiển nhiệt độ trong máy công nghiệp.

• Điều khiển PID và Auto-Tuning giúp bộ điều khiển tự xác định tham số phù hợp với đặc tính nhiệt của quá trình, hỗ trợ hạn chế dao động và cải thiện độ ổn định quanh giá trị đặt.
• Ngõ ra điều khiển 4-20mA thích hợp kết nối tới bộ điều khiển công suất SCR, bộ chấp hành tuyến tính hoặc thiết bị nhận tín hiệu analog tương thích.
• Hai ngõ cảnh báo cho phép thiết lập các chức năng giám sát độc lập phục vụ cảnh báo nhiệt độ hoặc liên động với hệ thống máy.
• Chức năng truyền lại tín hiệu analog của cấu hình mã -100 hỗ trợ đưa thông tin quá trình sang PLC, bộ ghi hoặc hệ thống giám sát.
• Dòng WT hỗ trợ các thuật toán ON/OFF, P, PI và PID, đáp ứng nhiều yêu cầu từ điều khiển đơn giản đến các quá trình cần ổn định nhiệt độ tốt hơn.
• Các tham số có thể được khóa hoặc ẩn theo cấp vận hành, giúp hạn chế việc thay đổi thiết lập ngoài ý muốn trong quá trình sản xuất.

Chức năng, nguyên lý hoạt động và ứng dụng

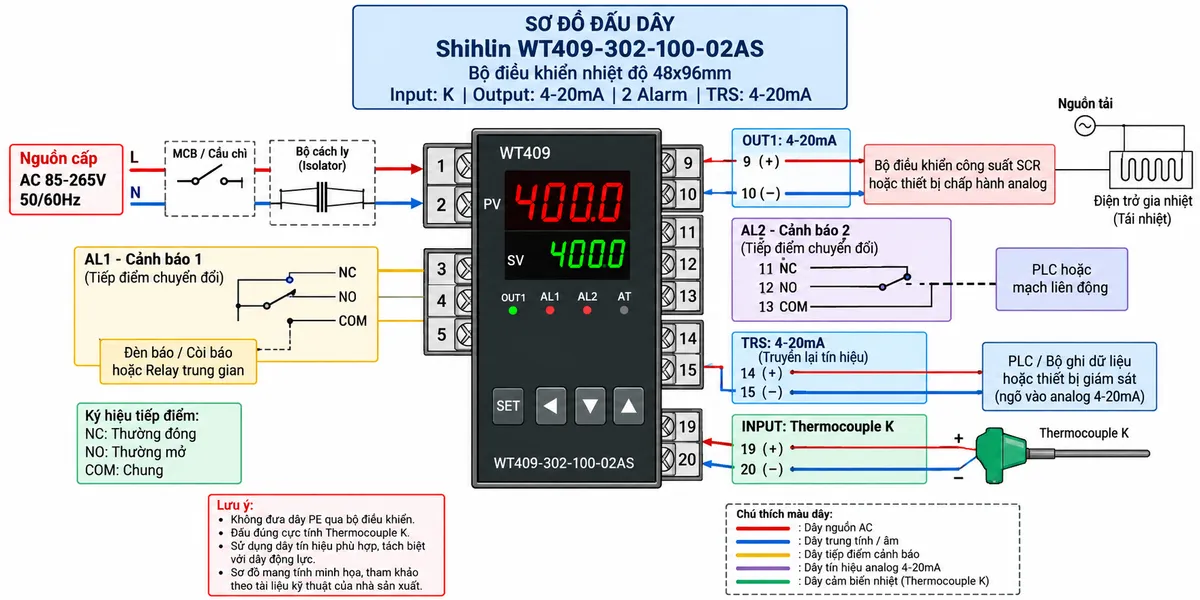

Sơ đồ đấu dây và kết nối WT409-302-100-02AS

Trong cấu hình sử dụng Thermocouple K, cảm biến được đưa trực tiếp vào ngõ vào đo của bộ điều khiển. Ngõ ra chính dạng dòng điện được kết nối tới thiết bị chấp hành tương thích, trong khi AL1 và AL2 có thể dùng cho đèn báo, còi, relay trung gian hoặc tín hiệu liên động. Nguồn cấp cho bộ điều khiển nên có thiết bị cô lập và bảo vệ phù hợp với tủ điện.

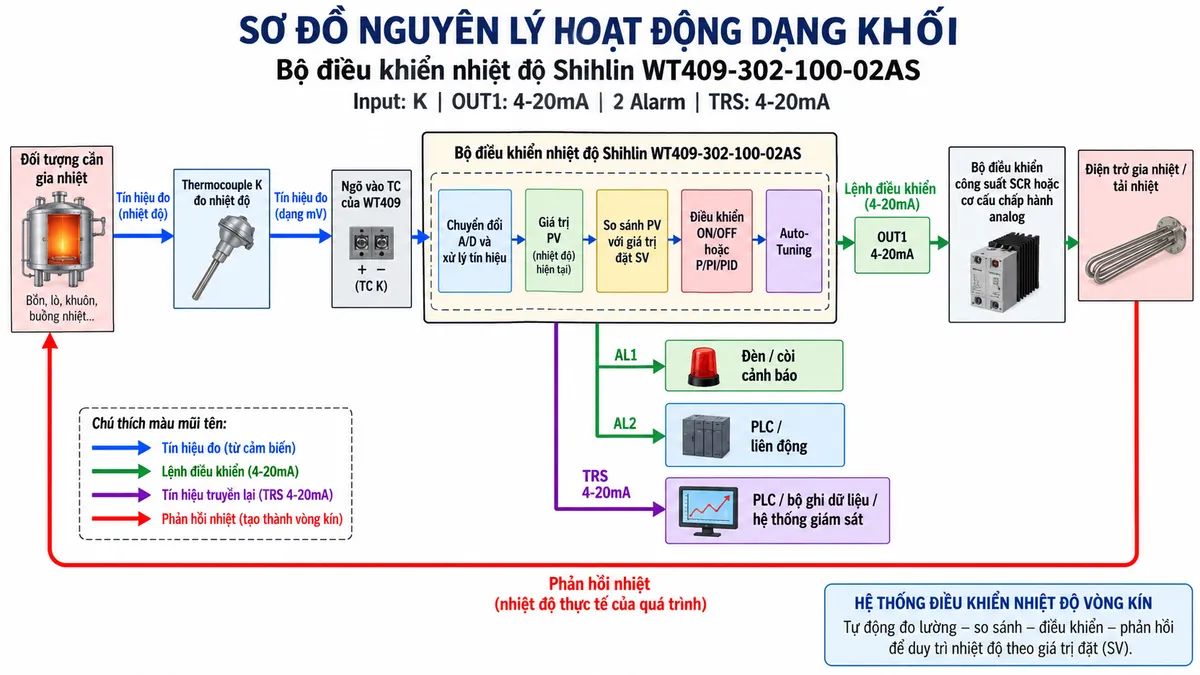

Nguyên lý điều khiển nhiệt độ

Nguyên lý điều khiển PID bắt đầu khi Thermocouple K cảm nhận nhiệt độ thực tế của đối tượng và tạo tín hiệu điện áp nhiệt điện tương ứng. WT409 tiếp nhận tín hiệu, chuyển đổi sang giá trị quá trình PV và so sánh với giá trị đặt SV do người vận hành thiết lập.

Từ sai lệch giữa PV và SV, thuật toán điều khiển tính toán mức tác động cần thiết. Với cấu hình ngõ ra analog, bộ điều khiển thay đổi tín hiệu dòng điện gửi tới thiết bị điều khiển công suất hoặc cơ cấu chấp hành. Thiết bị công suất tiếp tục điều chỉnh năng lượng cấp cho bộ gia nhiệt; nhiệt độ thay đổi được Thermocouple K đo lại, hình thành vòng phản hồi kín liên tục.

Khi điều kiện cảnh báo đã cài đặt xảy ra, các ngõ AL1 hoặc AL2 có thể tác động để phát tín hiệu cảnh báo hoặc thực hiện liên động. Chức năng truyền lại của cấu hình mã -100 cho phép xuất một đại lượng quá trình được cấu hình dưới dạng tín hiệu analog để hệ thống bên ngoài tiếp tục giám sát hoặc ghi nhận.

Ứng dụng điển hình

Bộ điều khiển nhiệt độ 48x96 mm phù hợp với lò sấy, lò gia nhiệt, máy ép nhiệt, máy đóng gói, máy nhựa, khuôn nhiệt, bồn gia nhiệt, hệ thống HVAC và nhiều dây chuyền sản xuất cần kiểm soát nhiệt độ. Ngõ ra analog đặc biệt hữu ích trong các hệ thống cần điều chỉnh công suất theo tỷ lệ thay vì chỉ đóng/ngắt tải.

Trong hệ thống tự động hóa lớn hơn, tín hiệu cảnh báo và tín hiệu truyền lại có thể được đưa tới PLC hoặc thiết bị giám sát để phối hợp điều khiển, lưu dữ liệu quá trình và thực hiện các chức năng liên động an toàn.

Cam kết và nơi mua WT409-302-100-02AS chính hãng

Khi lựa chọn WT409-302-100-02AS chính hãng, cần xác định đúng mã cấu hình để bảo đảm loại cảm biến, dạng ngõ ra điều khiển, số lượng Alarm và chức năng truyền lại phù hợp với hệ thống thực tế. Việc chọn đúng cấu hình ngay từ đầu giúp đơn giản hóa đấu nối và hạn chế phải thay đổi thiết bị sau khi lắp đặt.

Quý khách có nhu cầu mua bộ điều khiển nhiệt độ Shihlin, kiểm tra cấu hình sản phẩm hoặc lựa chọn thiết bị phù hợp cho tủ điều khiển có thể đặt hàng tại thietbicodien để được cung cấp sản phẩm chính hãng và hỗ trợ kỹ thuật theo yêu cầu ứng dụng.

Câu hỏi thường gặp (FAQ)

WT409-302-100-02AS dùng cảm biến nhiệt độ nào?

WT409-302-100-02AS trong cấu hình sản phẩm này sử dụng Thermocouple K để đo nhiệt độ. Khi đấu nối cần bảo đảm đúng cực tính của cặp nhiệt điện và sử dụng dây bù phù hợp nếu phải kéo dài đường tín hiệu.

Ngõ ra 4-20mA của WT409 dùng để làm gì?

Ngõ ra 4-20mA là tín hiệu điều khiển tuyến tính, có thể đưa tới bộ điều khiển công suất SCR hoặc thiết bị chấp hành analog tương thích. Mức tín hiệu thay đổi theo kết quả tính toán của thuật toán điều khiển để điều chỉnh quá trình nhiệt.

WT409-302-100-02AS có bao nhiêu ngõ cảnh báo?

Thiết bị có 2 ngõ Alarm là AL1 và AL2. Các ngõ này có thể được cấu hình cho chức năng cảnh báo và dùng để điều khiển đèn, còi, relay trung gian hoặc đưa trạng thái về PLC tùy thiết kế hệ thống.

Khác biệt đáng chú ý của mã -302-100 so với -302-000 là gì?

Trong cấu trúc mã đặt hàng của dòng WT, cấu hình -302-100 bổ sung chức năng truyền lại tín hiệu analog 4-20mA, trong khi -302-000 không chọn chức năng TRS này. Đây là điểm cần kiểm tra khi đặt hàng nếu hệ thống cần đưa tín hiệu quá trình sang PLC hoặc bộ ghi.

WT409 có hỗ trợ PID và Auto-Tuning không?

Có. Dòng WT hỗ trợ PID và Auto-Tuning cùng các phương thức điều khiển khác như ON/OFF, P và PI. Auto-Tuning hỗ trợ xác định tham số điều khiển dựa trên đáp ứng thực tế của quá trình.

Có thể dùng ngõ ra 4-20mA của WT409 để cấp trực tiếp cho điện trở gia nhiệt không?

Không. Ngõ ra 4-20mA là tín hiệu điều khiển công suất nhỏ, không phải nguồn cấp trực tiếp cho tải nhiệt. Tín hiệu này cần đưa tới thiết bị công suất hoặc bộ chấp hành có đầu vào analog tương thích, sau đó thiết bị công suất mới điều khiển điện năng cấp cho tải.

Khi lắp WT409 vào tủ điện cần lưu ý gì?

Nên tách dây cảm biến khỏi dây động lực, đấu đúng cực Thermocouple, bố trí thiết bị bảo vệ và cô lập nguồn phù hợp, đồng thời hoàn tất toàn bộ đấu dây trước khi cấp điện. Với mạch gia nhiệt, nên thiết kế thêm lớp bảo vệ độc lập nếu sự cố bộ điều khiển có thể gây quá nhiệt hoặc gây nguy hiểm cho thiết bị.
