WT409-302-100-02AS | Bộ điều khiển nhiệt độ Shihlin 48x96mm, Input K, Output 4-20mA, 2 Alarm, Transmitter

WT409-302-100-02AS là bộ điều khiển nhiệt độ dạng panel 48x96 mm thuộc dòng WT của Shihlin Electric, được cấu hình với đầu vào cặp nhiệt điện K, ngõ ra điều khiển 4-20mA, 2 ngõ cảnh báo và ngõ retransmission 4-20mA. Thiết bị phù hợp cho các hệ thống điều khiển nhiệt công nghiệp cần vừa điều khiển quá trình bằng tín hiệu analog vừa truyền lại giá trị đo hoặc giá trị vận hành sang PLC, bộ ghi dữ liệu hay thiết bị giám sát.

Cấu hình được mô tả trong bài bám theo mã WT409-302-100-02AS ghi trong tên sản phẩm, tương ứng OUT1 4-20mA, 2 Alarm và TRS 4-20mA. Mã WT409-702-000-02AS là một cấu hình chức năng khác của dòng WT409 và không được dùng làm cơ sở cho các thông số trong bài này.

Giới thiệu và nguồn gốc thương hiệu Shihlin

Shihlin Electric là thương hiệu thiết bị điện và tự động hóa có nguồn gốc Đài Loan, hoạt động từ năm 1955. Danh mục của hãng bao gồm thiết bị phân phối điện, điều khiển động cơ và các sản phẩm tự động hóa nhà máy, trong đó dòng WT được phát triển cho nhiệm vụ đo, hiển thị và điều khiển nhiệt độ trong máy móc công nghiệp.

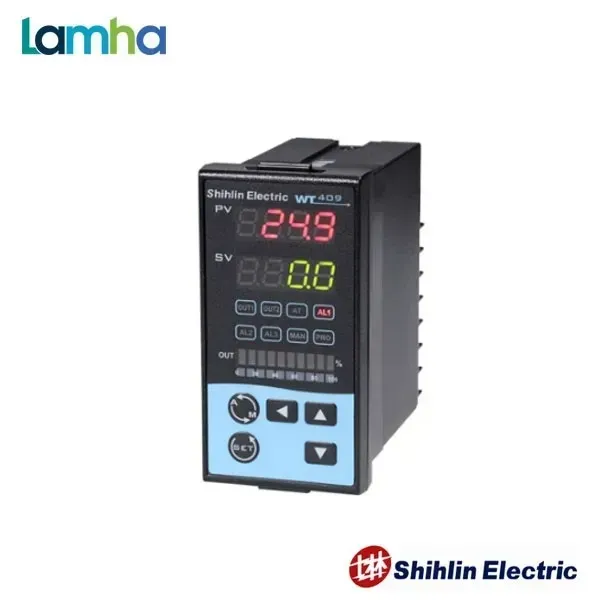

Bộ điều khiển nhiệt độ Shihlin WT409-302-100-02AS có mặt trước 48x96 mm, phù hợp lắp trên cửa tủ điện hoặc bảng điều khiển máy. Sự kết hợp giữa đầu vào Thermocouple K, OUT1 4-20mA và ngõ truyền lại tín hiệu giúp thiết bị phù hợp với hệ thống yêu cầu điều khiển tuyến tính đồng thời đưa dữ liệu quá trình tới thiết bị khác.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Kích thước mặt trước	48 x 96 mm
Kích thước tổng thể dòng WT409	48 x 96 x 95 mm
Trọng lượng	Khoảng 170 g
Nguồn cấp cấu hình A	AC 85–265 V
Tần số nguồn	50/60 Hz
Công suất tiêu thụ	Khoảng 6 VA
Tín hiệu đầu vào	Thermocouple K2, mã đầu vào 02
Dải đầu vào K2	-50 đến 1200 °C
Thời gian lấy mẫu	50 ms
Ngõ ra điều khiển OUT1	4-20mA
Số bộ cảnh báo	2 Alarm
Ngõ truyền lại tín hiệu TRS	4-20mA
Độ phân giải ngõ truyền lại	14 bit
Độ chính xác ngõ truyền lại	0,1%
Phương pháp điều khiển	ON/OFF, P, PI hoặc PID

Ưu điểm và tính năng nổi bật của WT409-302-100-02AS

• Ngõ ra điều khiển 4-20mA phù hợp kết nối với bộ điều chỉnh công suất SCR, bộ biến đổi hoặc cơ cấu chấp hành có đầu vào analog tương thích.
• Ngõ retransmission 4-20mA cho phép truyền lại đại lượng vận hành từ bộ điều khiển sang PLC, bộ ghi dữ liệu, đồng hồ phụ hoặc hệ thống giám sát.
• Thermocouple K phù hợp với nhiều hệ thống gia nhiệt công nghiệp như lò, khuôn nhiệt, bồn gia nhiệt, máy sấy và máy sản xuất.
• Hỗ trợ điều khiển ON/OFF, P, PI và PID, đáp ứng nhiều đặc tính động khác nhau của quá trình nhiệt.
• Chức năng Auto-Tuning hỗ trợ xác định các tham số PID dựa trên đáp ứng thực tế của hệ thống.
• 2 ngõ Alarm hỗ trợ cảnh báo nhiệt độ và liên động với đèn, còi hoặc hệ thống điều khiển bên ngoài.
• Ngõ truyền lại có thể được cấu hình lấy nguồn từ các đại lượng vận hành được bộ điều khiển hỗ trợ, thuận tiện cho việc giám sát và thu thập dữ liệu.
• Bộ nhớ EEPROM giúp lưu các tham số cài đặt khi mất nguồn.

Chức năng, nguyên lý hoạt động và ứng dụng

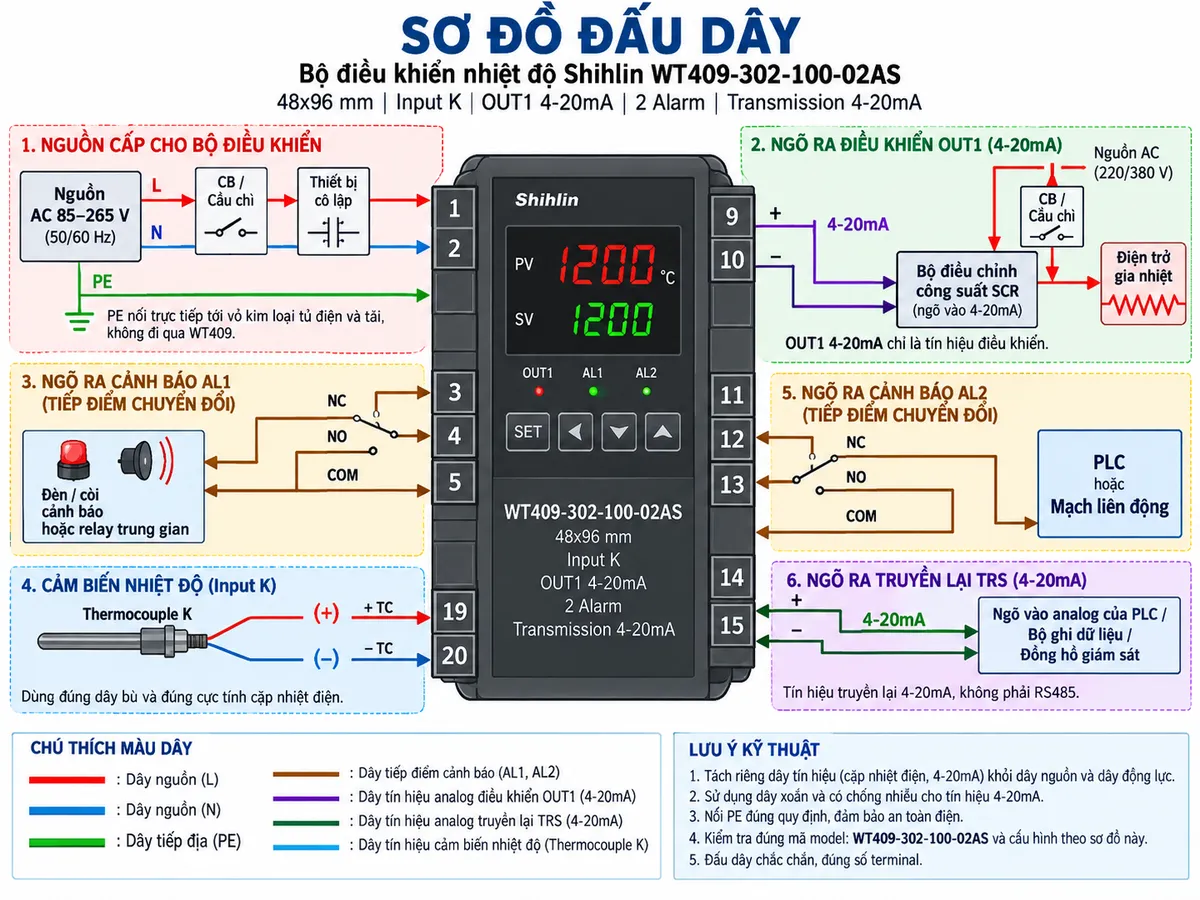

Sơ đồ đấu dây và kết nối WT409-302-100-02AS

WT409-302-100-02AS nhận nguồn AC tại terminal 1 và 2. Cặp nhiệt điện K được nối vào ngõ TC tại terminal 19 và 20 với đúng cực tính. OUT1 dạng analog 4-20mA sử dụng terminal 9 và 10 để đưa tín hiệu điều khiển tới bộ điều chỉnh công suất hoặc cơ cấu chấp hành tương thích.

Hai bộ cảnh báo sử dụng các tiếp điểm relay AL1 và AL2. Với cấu hình có 2 Alarm đồng thời có chức năng transmission, ngõ retransmission 4-20mA được bố trí trên cặp terminal dành cho TRS phù hợp với cấu hình WT409, tách biệt với OUT1 điều khiển. Tín hiệu retransmission chỉ dùng để truyền giá trị quá trình sang thiết bị nhận analog, không được dùng làm nguồn cấp cho tải công suất.

Khi điều khiển điện trở gia nhiệt, OUT1 4-20mA thường được đưa tới bộ điều chỉnh công suất SCR hoặc thiết bị công suất có đầu vào dòng tương thích. SCR nhận nguồn điện qua thiết bị bảo vệ rồi điều chỉnh công suất cấp cho điện trở theo giá trị lệnh từ WT409.

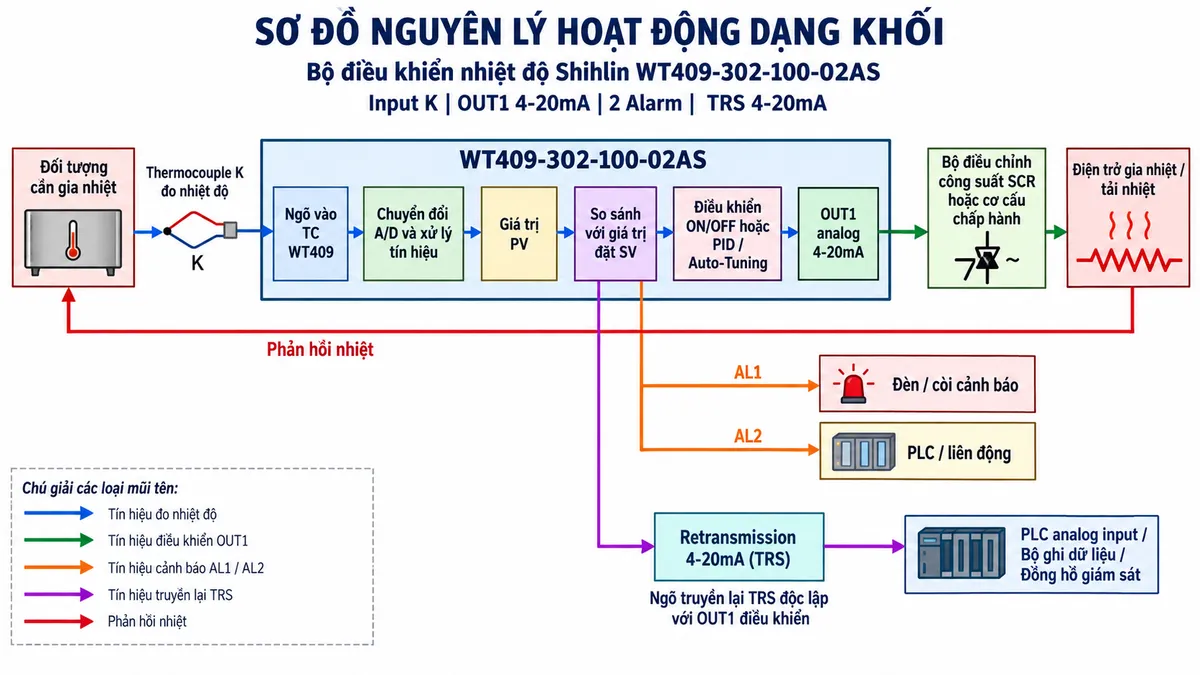

Nguyên lý điều khiển và truyền lại tín hiệu

Trong vòng điều khiển kín, Thermocouple K liên tục đo nhiệt độ của đối tượng. WT409 tiếp nhận sức điện động của cặp nhiệt điện, thực hiện chuyển đổi và xử lý để tạo giá trị PV, sau đó so sánh PV với giá trị đặt SV.

Thuật toán PID và Auto-Tuning xác định mức điều khiển thích hợp dựa trên sai lệch nhiệt độ và đặc tính động của quá trình. Kết quả được chuyển thành tín hiệu analog 4-20mA tại OUT1 để điều khiển SCR hoặc cơ cấu chấp hành, từ đó thay đổi công suất nhiệt đưa vào đối tượng.

Song song với vòng điều khiển chính, chức năng transmitter 4-20mA hoặc retransmission chuyển đại lượng được lựa chọn trong bộ điều khiển thành một tín hiệu analog chuẩn để thiết bị bên ngoài tiếp nhận. Nhờ vậy, PLC hoặc bộ ghi dữ liệu có thể theo dõi giá trị quá trình mà không cần lấy trực tiếp tín hiệu yếu từ thermocouple.

Ứng dụng điển hình

Bộ điều khiển nhiệt độ 4-20mA có transmitter phù hợp cho các hệ thống vừa cần điều khiển công suất theo dạng tuyến tính vừa cần đưa dữ liệu nhiệt độ hoặc đại lượng vận hành về hệ thống giám sát. Các ứng dụng điển hình gồm lò gia nhiệt, máy sấy, khuôn nhiệt, máy ép nhựa, bồn gia nhiệt, dây chuyền xử lý nhiệt và các thiết bị sản xuất tự động.

Trong hệ thống thu thập dữ liệu, ngõ transmission có thể đưa tín hiệu analog tới PLC, bộ ghi hoặc bộ hiển thị phụ, trong khi OUT1 vẫn độc lập thực hiện nhiệm vụ điều khiển quá trình. Cấu trúc này giúp tách rõ chức năng điều khiển và chức năng giám sát.

Cam kết và nơi mua WT409-302-100-02AS chính hãng

Khi lựa chọn WT409-302-100-02AS chính hãng, cần kiểm tra đầy đủ chuỗi mã cấu hình vì dòng WT409 có nhiều lựa chọn về OUT1, OUT2, Alarm, transmission, Remote SV và truyền thông. Đặc biệt cần phân biệt ngõ 4-20mA điều khiển OUT1 với ngõ 4-20mA retransmission vì hai tín hiệu đảm nhiệm chức năng khác nhau.

Khách hàng cần mua bộ điều khiển nhiệt độ Shihlin WT409-302-100-02AS có thể liên hệ thietbicodien để được tư vấn kiểm tra đúng cấu hình, lựa chọn thiết bị công suất và phương án kết nối tín hiệu phù hợp trước khi đặt hàng.

Câu hỏi thường gặp (FAQ)

WT409-302-100-02AS sử dụng cảm biến nhiệt nào?

WT409-302-100-02AS sử dụng cấu hình đầu vào Thermocouple K2 mã 02. Khi kéo dài đường cảm biến cần dùng dây bù phù hợp với thermocouple K và giữ đúng cực tính.

OUT1 4-20mA của WT409-302-100-02AS dùng để làm gì?

OUT1 4-20mA là tín hiệu điều khiển analog, thường được đưa tới bộ điều chỉnh công suất SCR hoặc cơ cấu chấp hành có ngõ vào 4-20mA. Nó không cấp công suất trực tiếp cho điện trở gia nhiệt.

Chức năng Transmitter trên WT409-302-100-02AS là gì?

Đây là chức năng retransmission, cho phép chuyển một đại lượng vận hành của bộ điều khiển thành tín hiệu analog 4-20mA để truyền tới PLC, bộ ghi dữ liệu hoặc thiết bị giám sát khác.

OUT1 4-20mA và Transmission 4-20mA có giống nhau không?

Không. OUT1 là tín hiệu dùng để điều khiển quá trình, còn Transmission 4-20mA là tín hiệu truyền lại dữ liệu cho hệ thống giám sát. Hai chức năng được sử dụng cho những mục đích khác nhau.

WT409-302-100-02AS có RS485 không?

Không theo cấu hình mã WT409-302-100-02AS. Vị trí COMM trong chuỗi mã là 0, vì vậy chức năng của phiên bản này là transmission 4-20mA chứ không phải RS485.

WT409-302-100-02AS có bao nhiêu ngõ cảnh báo?

Thiết bị có 2 Alarm, gồm AL1 và AL2, dùng để tạo tín hiệu cảnh báo hoặc liên động với các thiết bị khác trong hệ thống.

WT409-302-100-02AS có hỗ trợ PID và Auto-Tuning không?

Có. Dòng WT hỗ trợ PID cùng các phương thức P, PI và ON/OFF. Auto-Tuning hỗ trợ xác định tham số PID phù hợp với đáp ứng thực tế của quá trình nhiệt.

Ngõ retransmission có thể kết nối với thiết bị nào?

Tín hiệu 4-20mA retransmission có thể được đưa tới ngõ vào analog tương thích của PLC, bộ ghi dữ liệu, đồng hồ hiển thị phụ hoặc hệ thống giám sát công nghiệp.
