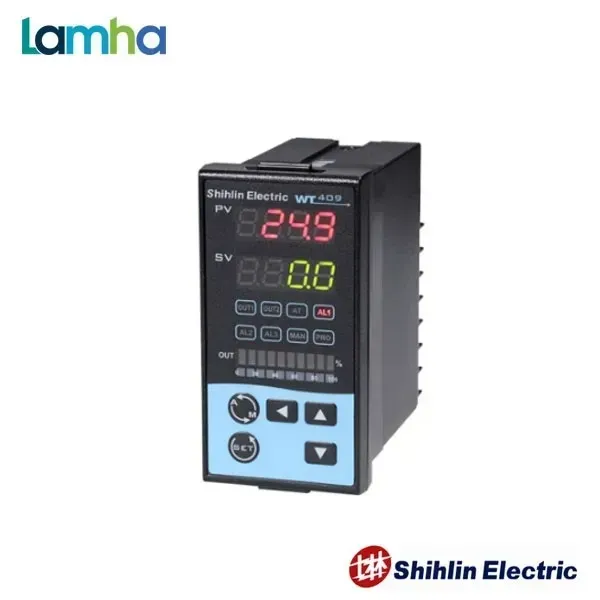

WT409-202-000-02AS là bộ điều khiển nhiệt độ dạng panel 48x96 mm thuộc dòng WT của Shihlin Electric, cấu hình ngõ vào Thermocouple K, ngõ ra điều khiển dạng xung điện áp dùng kích SSR ngoài và 2 ngõ ra cảnh báo. Thiết bị phù hợp cho các hệ thống gia nhiệt công nghiệp cần kiểm soát nhiệt độ ổn định, phản hồi nhanh và tách phần điều khiển khỏi mạch công suất.

Shihlin Electric là thương hiệu thiết bị điện và tự động hóa có nguồn gốc Đài Loan, hoạt động từ năm 1955. Dòng WT được phát triển cho các ứng dụng điều khiển nhiệt độ trong máy móc, tủ điện và dây chuyền tự động hóa, hỗ trợ nhiều thuật toán điều khiển và nhiều loại cảm biến đầu vào.

Cấu hình kỹ thuật tiêu biểu

Thông số	Giá trị
Kích thước mặt trước	48 x 96 mm
Kích thước tổng thể dòng WT409	48 x 96 x 95 mm
Trọng lượng dòng WT409	Khoảng 170 g
Nguồn cấp cấu hình A	AC 85–265 V, 50/60 Hz
Công suất tiêu thụ	Khoảng 6 VA
Tín hiệu đầu vào	Thermocouple K, mã đầu vào 02
Dải đầu vào K mã 02	-50 đến 1200 °C
Thời gian lấy mẫu	50 ms
Ngõ ra điều khiển OUT1	Voltage Pulse dùng điều khiển SSR ngoài
Thông số SSR Driver	ON: 24 V; OFF: 0 V; dòng tải tối đa 20 mA; có mạch bảo vệ ngắn mạch
Số ngõ ra cảnh báo	2 Alarm: AL1 và AL2
Phương pháp điều khiển	ON/OFF, P, PI hoặc PID
Bộ nhớ	EEPROM không mất dữ liệu

Ưu điểm và tính năng nổi bật của WT409-202-000-02AS

• Ngõ ra SSR Driver dạng xung điện áp cho phép bộ điều khiển kích một SSR công suất ngoài, phù hợp với hệ thống gia nhiệt cần đóng cắt thường xuyên.
• Thermocouple K đáp ứng tốt nhiều ứng dụng đo nhiệt độ trong lò, máy sấy, máy ép nhựa, máy đóng gói và thiết bị gia nhiệt công nghiệp.
• Hỗ trợ điều khiển ON/OFF, P, PI và PID, giúp người dùng lựa chọn phương pháp điều khiển phù hợp với đặc tính nhiệt của từng máy.
• Chức năng Auto-Tuning hỗ trợ tự động xác định các tham số điều khiển PID dựa trên đáp ứng thực tế của hệ thống.
• 2 ngõ ra cảnh báo cho phép tổ chức cảnh báo nhiệt độ hoặc liên động với đèn, còi, PLC và các mạch điều khiển phụ trợ.
• Chu kỳ lấy mẫu nhanh giúp bộ điều khiển cập nhật nhiệt độ và đưa ra phản ứng điều khiển kịp thời.
• Thiết kế mặt trước 48x96 mm thuận tiện lắp trên cửa tủ điện hoặc bảng điều khiển máy.
• Bộ nhớ EEPROM lưu giữ tham số cài đặt ngay cả khi nguồn cấp bị ngắt.

Chức năng, nguyên lý hoạt động và ứng dụng

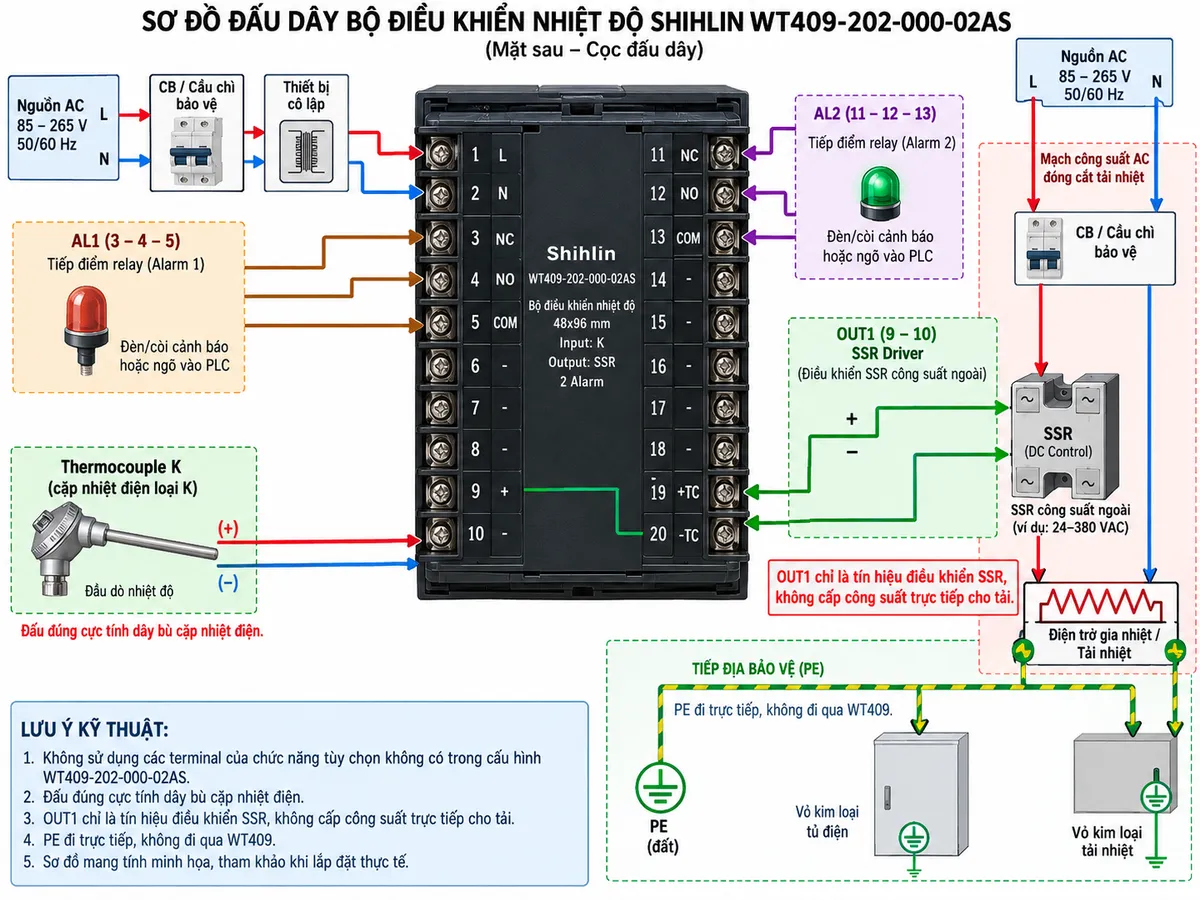

Sơ đồ đấu dây và kết nối WT409-202-000-02AS

WT409-202-000-02AS nhận nguồn AC tại terminal 1 và 2. Cặp nhiệt điện K được nối vào ngõ vào TC tại terminal 19 và 20 với đúng cực tính. Đối với cấu hình Output 1 mã 2, OUT1 là tín hiệu xung điện áp dùng kích SSR ngoài tại terminal 9 và 10; đây không phải tiếp điểm relay đóng cắt tải công suất trực tiếp.

SSR ngoài nhận tín hiệu điều khiển từ WT409 và thực hiện đóng cắt nguồn điện cấp cho điện trở gia nhiệt. Cách bố trí này phù hợp với những ứng dụng cần chu kỳ đóng cắt nhanh và thường xuyên hơn so với contactor cơ khí. Phía mạch công suất phải sử dụng SSR có điện áp, dòng tải và phương án tản nhiệt phù hợp với tải thực tế, đồng thời bố trí CB hoặc cầu chì bảo vệ theo thiết kế hệ thống.

Hai ngõ cảnh báo AL1 và AL2 là các tiếp điểm relay riêng biệt. AL1 sử dụng terminal 3, 4, 5; AL2 sử dụng terminal 11, 12, 13. Chúng có thể được đưa tới đèn, còi cảnh báo hoặc ngõ vào PLC để giám sát trạng thái quá trình.

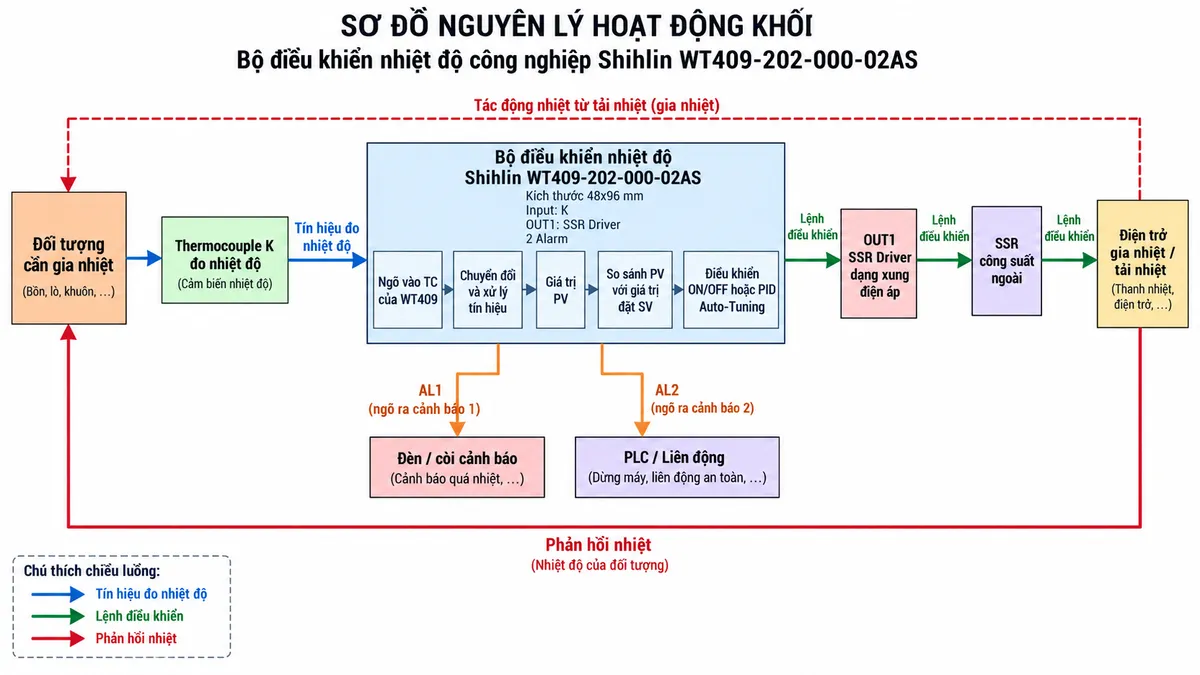

Nguyên lý điều khiển nhiệt độ

Trong vòng điều khiển kín, cảm biến Thermocouple K liên tục đo nhiệt độ của đối tượng và gửi tín hiệu về WT409. Bộ điều khiển chuyển đổi tín hiệu cảm biến thành giá trị nhiệt độ thực tế PV rồi so sánh PV với giá trị đặt SV do người vận hành thiết lập.

Khi sử dụng điều khiển PID và Auto-Tuning, WT409 tính toán mức tác động cần thiết dựa trên sai lệch nhiệt độ và đặc tính đáp ứng của quá trình. Kết quả điều khiển được chuyển thành chuỗi xung tại OUT1 để kích SSR ngoài. SSR đóng hoặc ngắt điện cho điện trở gia nhiệt theo lệnh của bộ điều khiển, từ đó thay đổi nhiệt cung cấp cho đối tượng và đưa nhiệt độ tiến về giá trị đặt.

So với việc sử dụng tiếp điểm cơ khí cho thao tác đóng cắt liên tục, cấu hình SSR phù hợp với điều khiển theo chu kỳ ngắn vì phần công suất sử dụng linh kiện bán dẫn không có tiếp điểm cơ khí. Tuy nhiên, việc lựa chọn SSR phải dựa trên điện áp tải, dòng tải, nhiệt độ môi trường và yêu cầu tản nhiệt của hệ thống thực tế.

Ứng dụng điển hình

Bộ điều khiển nhiệt độ Shihlin 48x96mm ngõ ra SSR phù hợp cho lò gia nhiệt, máy sấy, máy ép và gia nhiệt nhựa, máy đóng gói, khuôn nhiệt, bồn gia nhiệt, máy chế biến thực phẩm và các thiết bị công nghiệp cần duy trì nhiệt độ ổn định.

Đặc biệt, cấu hình OUT1 SSR phù hợp với hệ thống dùng điện trở gia nhiệt có yêu cầu điều khiển theo chu kỳ đóng cắt ngắn. Hai ngõ cảnh báo có thể hỗ trợ báo nhiệt độ bất thường hoặc truyền trạng thái tới hệ thống PLC để thực hiện liên động theo thiết kế máy.

Cam kết và nơi mua WT409-202-000-02AS chính hãng

Khi lựa chọn WT409-202-000-02AS chính hãng, cần kiểm tra đúng cấu hình Input K, Output SSR và 2 Alarm vì dòng WT409 có nhiều lựa chọn tín hiệu đầu vào, dạng ngõ ra và chức năng tùy chọn khác nhau. Việc chọn đúng mã giúp tránh nhầm giữa phiên bản relay tiếp điểm và phiên bản Voltage Pulse dùng kích SSR ngoài.

Khách hàng cần mua bộ điều khiển nhiệt độ Shihlin WT409-202-000-02AS có thể liên hệ thietbicodien để được tư vấn lựa chọn đúng cấu hình, kiểm tra khả năng tương thích với cảm biến, SSR và tải gia nhiệt trước khi đặt hàng.

Câu hỏi thường gặp (FAQ)

WT409-202-000-02AS sử dụng cảm biến nhiệt nào?

WT409-202-000-02AS được cấu hình với ngõ vào Thermocouple K mã 02. Cặp nhiệt điện phải được đấu đúng cực tính vào ngõ TC của bộ điều khiển và nên sử dụng dây bù phù hợp khi cần kéo dài đường tín hiệu.

Output SSR của WT409-202-000-02AS có phải là SSR công suất tích hợp sẵn không?

Không. Output SSR của cấu hình này là tín hiệu Voltage Pulse dùng để điều khiển một SSR công suất bên ngoài. SSR ngoài mới là phần tử trực tiếp đóng cắt nguồn cấp cho điện trở gia nhiệt.

Ngõ ra SSR Driver của WT409-202-000-02AS được đấu vào terminal nào?

Trên WT409, khi OUT1 được cấu hình dạng SSR, tín hiệu điều khiển sử dụng terminal 9 cho cực dương và terminal 10 cho cực âm. Cần kiểm tra đúng cực tính khi kết nối với ngõ điều khiển của SSR.

WT409-202-000-02AS có bao nhiêu ngõ ra cảnh báo?

Thiết bị có 2 Alarm. AL1 sử dụng nhóm terminal 3, 4, 5 và AL2 sử dụng nhóm terminal 11, 12, 13; có thể dùng cho cảnh báo tại chỗ hoặc đưa tín hiệu trạng thái tới PLC.

WT409-202-000-02AS có hỗ trợ điều khiển PID không?

Có. Dòng WT hỗ trợ các phương pháp ON/OFF, P, PI và PID. Auto-Tuning giúp hỗ trợ xác định thông số PID phù hợp với đáp ứng nhiệt của hệ thống.

Tại sao nên dùng phiên bản Output SSR cho hệ thống gia nhiệt?

Phiên bản ngõ ra điều khiển SSR đặc biệt phù hợp khi tải gia nhiệt cần đóng cắt thường xuyên theo chu kỳ điều khiển ngắn. Tín hiệu từ WT409 điều khiển SSR ngoài, giúp tránh việc bắt tiếp điểm relay cơ khí phải thao tác với tần suất cao.

Có thể nối điện trở gia nhiệt trực tiếp vào OUT1 của WT409-202-000-02AS không?

Không. OUT1 của phiên bản này là tín hiệu điều khiển điện áp thấp cho SSR, không phải nguồn công suất cấp trực tiếp cho điện trở gia nhiệt. Tải phải được đóng cắt qua SSR công suất được lựa chọn và bảo vệ phù hợp.

WT409-202-000-02AS phù hợp với ứng dụng nào?

Thiết bị phù hợp với điều khiển nhiệt độ công nghiệp trong lò, máy sấy, bồn gia nhiệt, máy ép nhựa, máy đóng gói, khuôn nhiệt và nhiều hệ thống sử dụng Thermocouple K kết hợp SSR công suất.
