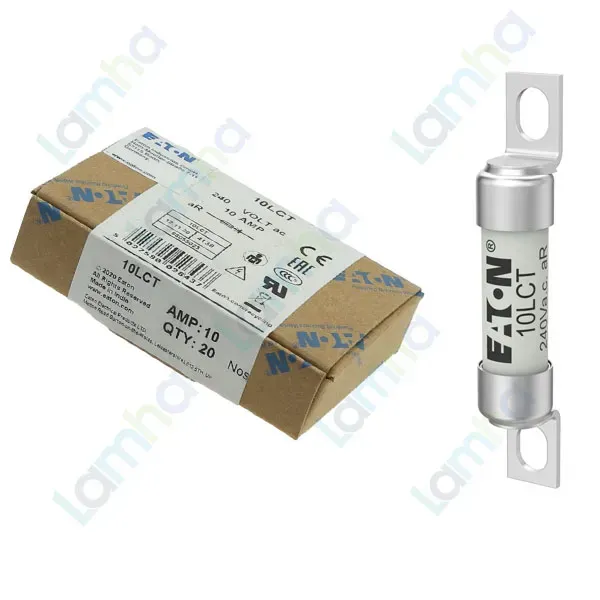

Cầu chì BS88 Eaton Bussmann 10LCT 10A, 690 VAC, 500 VDC, 200 kA

Cầu chì BS88 Eaton Bussmann 10LCT: giới thiệu và thương hiệu

Cầu chì BS88 Eaton Bussmann 10LCT thuộc dòng cầu chì tác động nhanh của Eaton Bussmann, được thiết kế để bảo vệ linh kiện bán dẫn trong thiết bị điện công nghiệp. Eaton công bố sản phẩm theo tiêu chuẩn BS88 phần 4 và IEC 60269-4.

Lưu ý khi chọn mua: thông tin điện áp trong tên sản phẩm được cung cấp không khớp với mã 10LCT. Bảng dưới đây ghi thông số Eaton công bố cho đúng mã hàng; cần đối chiếu trước khi đăng bán hoặc lắp đặt.

Ưu điểm và tính năng nổi bật

Cầu chì có đặc tính tác động nhanh để bảo vệ bán dẫn, giúp giới hạn tác động của dòng sự cố lên các linh kiện nhạy cảm. Kiểu đầu nối bắt bu lông phù hợp với vị trí lắp có kết cấu tương ứng. Sản phẩm dùng được cho mạch AC hoặc DC trong phạm vi định mức riêng của từng loại nguồn.

Đặc tính	Thông tin cho mã 10LCT
Dòng điện định mức	10 A
Điện áp định mức theo IEC	240 VAC / 150 VDC
Điện áp AC theo UL	250 VAC
Cấp sử dụng	aR, bảo vệ bán dẫn
Khả năng cắt	200 kA RMS đối xứng đối với AC; 50 kA DC tại 150 VDC
Kiểu lắp	Đầu nối lệch, bắt bu lông
Chỉ thị đứt cầu chì tích hợp	Không có
Đối chiếu thông tin ban đầu	690 VAC / 500 VDC không phải điện áp định mức của mã 10LCT
Xuất xứ theo thông tin sản phẩm được cung cấp	Ấn Độ; đối chiếu nhãn trên hàng thực nhận

Chức năng, nguyên lý hoạt động và ứng dụng

10LCT được mắc nối tiếp trên nhánh điện cần bảo vệ. Khi xảy ra dòng sự cố đủ lớn, phần tử nóng chảy bên trong đứt và hồ quang được dập tắt, qua đó ngắt dòng điện đi tới thiết bị. Vì thuộc cấp bảo vệ bán dẫn aR, cầu chì cần được phối hợp với thiết bị bảo vệ quá tải phù hợp theo thiết kế mạch.

Sản phẩm thích hợp để xem xét cho bộ chỉnh lưu, bộ biến đổi công suất, bộ truyền động DC và thanh cái DC chung, với điều kiện điện áp, dòng sự cố dự kiến và phương án phối hợp bảo vệ đều nằm trong giới hạn cho phép. Khi thay thế, cần đối chiếu cả mã hàng lẫn kích thước lắp, không chọn chỉ theo dòng điện định mức.

Cam kết và nơi mua hàng

Để chọn đúng cầu chì Eaton Bussmann chính hãng, hãy kiểm tra mã 10LCT trên nhãn và đối chiếu các định mức trong bảng với mạch điện thực tế. Liên hệ mua hàng tại thietbicodien để được hỗ trợ xác nhận mã hàng và lựa chọn sản phẩm phù hợp.

Câu hỏi thường gặp (FAQ)

10LCT dùng để bảo vệ thiết bị nào?

Cầu chì được thiết kế cho ứng dụng bảo vệ bán dẫn, chẳng hạn mạch chỉnh lưu và bộ biến đổi công suất, khi các điều kiện vận hành phù hợp với định mức sản phẩm.

10LCT có dùng cho cả mạch AC và DC không?

Có. Cần kiểm tra định mức điện áp và khả năng cắt tương ứng với loại nguồn trong bảng thông số trước khi sử dụng.

10LCT có bảo vệ quá tải cho toàn bộ mạch không?

Không nên dùng riêng cầu chì cấp aR để đảm nhận bảo vệ quá tải toàn mạch. Việc phối hợp bảo vệ phải tuân theo thiết kế của hệ thống.

10LCT có đèn hoặc chốt báo đứt tích hợp không?

Không. Nếu cần giám sát trạng thái cầu chì, hãy kiểm tra phương án phụ kiện tương thích và cách lắp đặt.

Có thể thay 10LCT bằng cầu chì khác cùng dòng định mức không?

Không nên thay chỉ dựa vào dòng định mức. Cần đối chiếu điện áp, khả năng cắt, đặc tính bảo vệ và kích thước lắp.

Thông tin điện áp trong tên sản phẩm ban đầu có đúng với 10LCT không?

Không. Hãy sử dụng các định mức Eaton công bố cho mã 10LCT trong bảng trên và xác nhận lại nhãn hàng trước khi mua hoặc lắp đặt.
