Cầu chì BS88 Eaton Bussmann 125LET 125A, 280 VAC, 150 VDC, 200 kA

Giới thiệu cầu chì BS88 Eaton Bussmann 125LET 125A, 280 VAC, 150 VDC, 200 kA

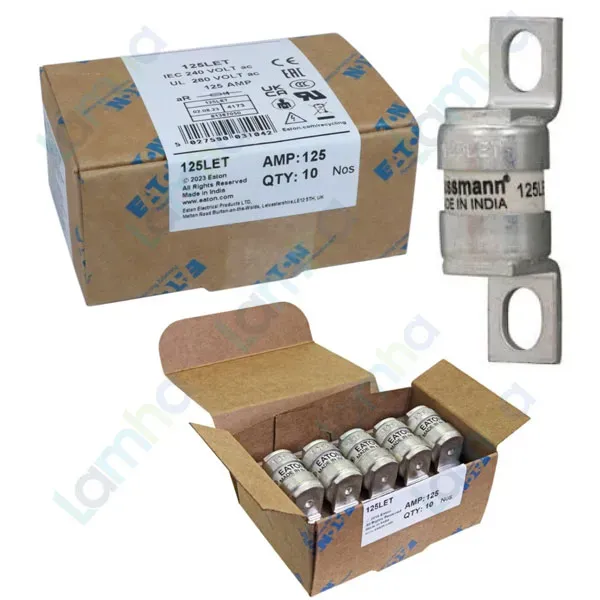

Cầu chì BS88 Eaton Bussmann 125LET là cầu chì tác động nhanh thuộc dòng LET của Eaton Bussmann, được thiết kế để bảo vệ linh kiện bán dẫn công suất khi xảy ra ngắn mạch. Sản phẩm mang mã hàng 125LET; theo thông tin sản phẩm được cung cấp, xuất xứ là Ấn Độ.

Dòng cầu chì này phù hợp với các thiết kế sử dụng bộ chỉnh lưu, bộ biến đổi công suất và hệ truyền động điện. Khi lựa chọn, cần đối chiếu riêng điều kiện làm việc của mạch AC hoặc DC với thông số của cầu chì.

Ưu điểm và tính năng nổi bật

• Bảo vệ bán dẫn tác động nhanh, giúp hạn chế năng lượng sự cố truyền tới các linh kiện công suất.
• Thiết kế theo chuẩn cầu chì BS88, với đầu nối bắt bu lông để lắp đặt trong thiết bị phù hợp.
• Có thông số sử dụng cho cả mạch AC và DC; khả năng cắt của hai loại mạch cần được xem xét riêng.

Thông số	Giá trị
Dòng điện định mức	125 A
Điện áp định mức AC	280 VAC
Điện áp định mức DC	150 VDC
Khả năng cắt ngắn mạch AC	200 kA RMS đối xứng
Khả năng cắt ngắn mạch DC	50 kA tại 150 VDC
Cấp sử dụng	aR, bảo vệ ngắn mạch cho linh kiện bán dẫn
Tiêu chuẩn thiết kế và thử nghiệm	BS88 phần 4; IEC 60269-4
Kiểu đầu nối	Đầu nối lệch, bắt bu lông
Khoảng cách tâm hai đầu nối	41,5 mm
Cỡ lắp đặt	M6
Chỉ thị trạng thái tích hợp	Không có

Chức năng, nguyên lý hoạt động và ứng dụng

Cầu chì được mắc nối tiếp với nhánh mạch cần bảo vệ. Khi xảy ra ngắn mạch trong phạm vi tác động, phần tử nóng chảy bên trong đứt và cầu chì ngắt dòng sự cố. Cơ chế này giúp bảo vệ các linh kiện bán dẫn trong bộ chỉnh lưu, bộ biến đổi công suất, thanh cái DC hoặc bộ truyền động DC.

Cầu chì cấp aR phục vụ bảo vệ ngắn mạch cho bán dẫn. Khi thiết kế hệ thống, cần phối hợp thêm giải pháp bảo vệ quá tải phù hợp; không dùng riêng cầu chì này để thay thế toàn bộ chức năng bảo vệ quá tải. Sau khi cầu chì tác động, cần xác định và xử lý nguyên nhân sự cố trước khi thay thế.

Cam kết và nơi mua hàng

Để chọn đúng mã cầu chì cho thiết bị, hãy đối chiếu thông số điện, khả năng cắt và kích thước lắp đặt trước khi đặt hàng. Mua cầu chì Eaton Bussmann 125LET chính hãng tại thietbicodien và cung cấp thông tin mạch cần bảo vệ để được tư vấn lựa chọn phù hợp.

Câu hỏi thường gặp (FAQ)

125LET dùng để bảo vệ thiết bị nào?

Sản phẩm được dùng để bảo vệ linh kiện bán dẫn trong bộ chỉnh lưu, bộ biến đổi công suất và hệ truyền động điện trước sự cố ngắn mạch.

Cầu chì này có dùng được trong mạch DC không?

Có. Khi sử dụng trong mạch DC, cần đối chiếu điện áp và khả năng cắt DC riêng trong bảng thông số; không lấy khả năng cắt AC để áp dụng cho mạch DC.

125LET có bảo vệ quá tải toàn diện không?

Không. Cấp sử dụng aR dành cho bảo vệ ngắn mạch của linh kiện bán dẫn; hệ thống cần có giải pháp bảo vệ quá tải phù hợp.

Cầu chì có sẵn bộ chỉ thị đứt không?

Không có chỉ thị trạng thái tích hợp. Nếu cần giám sát trạng thái cầu chì, hãy kiểm tra phụ kiện tương thích và phương án lắp đặt của hệ thống.

Cần kiểm tra gì khi thay cầu chì cũ bằng 125LET?

Hãy kiểm tra mã hàng, dòng điện, điện áp, khả năng cắt, kiểu đầu nối và kích thước lắp đặt; đồng thời xác định nguyên nhân khiến cầu chì cũ tác động.

Có thể lắp cầu chì trên dây tiếp địa bảo vệ không?

Không. Dây tiếp địa bảo vệ phải được nối liên tục theo thiết kế và không đi qua cầu chì.
