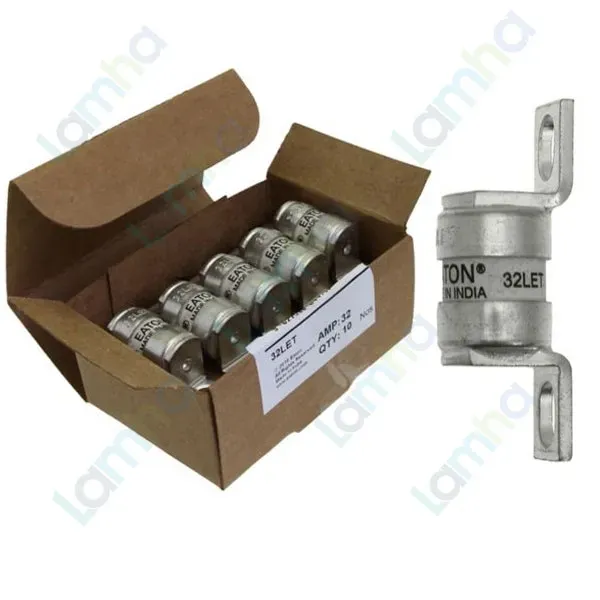

Cầu chì BS88 Eaton Bussmann 32LET 32A, 280 VAC, 150 VDC, 200 kA

Cầu chì BS88 Eaton Bussmann 32LET – giới thiệu và nguồn gốc thương hiệu

Cầu chì BS88 Eaton Bussmann 32LET là cầu chì tác động nhanh thuộc dòng bảo vệ thiết bị bán dẫn của Eaton Bussmann. Bussmann là thương hiệu cầu chì trong danh mục sản phẩm quản lý điện năng của Eaton. Với kiểu chân bắt bulông theo chuẩn BS88, sản phẩm phù hợp cho các mạch công suất cần giới hạn tác động của dòng ngắn mạch lên linh kiện điện tử.

Ưu điểm và tính năng nổi bật

32LET có kết cấu gọn, chân bắt bulông và mức tổn hao công suất thấp theo dữ liệu của Eaton. Cấp sử dụng aR hướng đến bảo vệ bán dẫn khi xảy ra ngắn mạch; vì vậy, khi thiết kế mạch cần phối hợp thêm thiết bị bảo vệ quá tải phù hợp.

Thông số	Giá trị
Dòng điện định mức	32 A
Điện áp định mức	280 VAC / 150 VDC (UL)
Khả năng cắt ngắn mạch AC	200 kA RMS đối xứng
Khả năng cắt ngắn mạch DC	50 kA tại 150 VDC
Cấp sử dụng	aR – bảo vệ bán dẫn trong dải tác động quy định
I²t trước hồ quang	32 A²s
I²t cắt tại 240 VAC	450 A²s
Tổn hao công suất tại dòng định mức	5 W
Kiểu lắp	Chân bắt bulông lệch, cỡ lắp M6
Tiêu chuẩn thiết kế và thử nghiệm	BS88 phần 4; IEC 60269-4

Khả năng cắt AC và DC là hai mức khác nhau. Khi chọn cầu chì, cần đối chiếu riêng điện áp, dòng sự cố dự kiến và điều kiện phối hợp bảo vệ của mạch.

Chức năng, nguyên lý hoạt động và ứng dụng

Cầu chì bảo vệ bán dẫn được lắp nối tiếp trên dây dẫn cấp điện cho phần mạch cần bảo vệ. Khi xảy ra ngắn mạch nằm trong dải tác động, dòng sự cố làm phần tử chảy nóng lên và đứt; hồ quang bên trong cầu chì được dập tắt để ngắt dòng điện. Sau khi tác động, phải tìm và xử lý nguyên nhân sự cố rồi thay cầu chì mới đúng mã và đúng thông số.

Trong tủ điện, cần bố trí thiết bị đóng cắt, cách ly và bảo vệ quá tải theo thiết kế hệ thống. Dây tiếp địa bảo vệ nối đến vỏ thiết bị, không đi qua cầu chì.

Ứng dụng tiêu biểu của cầu chì nhanh BS88 gồm bảo vệ bộ chỉnh lưu, bộ biến đổi công suất, bộ truyền động DC và thanh cái DC chung. Việc chọn vị trí lắp và phương án phối hợp bảo vệ cần dựa trên tài liệu của thiết bị được bảo vệ.

Cam kết và nơi mua hàng

Để mua cầu chì Eaton Bussmann 32LET chính hãng, hãy liên hệ thietbicodien. Khi đặt hàng, hãy đối chiếu mã trên sản phẩm, thông tin lô hàng và chứng từ đi kèm để chọn đúng cầu chì cho tủ điện của bạn.

Câu hỏi thường gặp (FAQ)

32LET dùng để bảo vệ thiết bị nào?

Sản phẩm hướng đến mạch bán dẫn công suất, chẳng hạn bộ chỉnh lưu, bộ biến đổi công suất và bộ truyền động DC, khi đáp ứng điều kiện lựa chọn của hệ thống.

32LET có dùng được cho cả mạch AC và DC không?

Có. Điện áp định mức và khả năng cắt tương ứng của từng loại mạch được nêu riêng trong bảng thông số; không dùng mức khả năng cắt AC để đánh giá mạch DC.

32LET có thay thế thiết bị bảo vệ quá tải không?

Không. Cấp sử dụng aR tập trung vào bảo vệ bán dẫn trước dòng sự cố trong dải tác động quy định. Mạch vẫn cần phương án bảo vệ quá tải được phối hợp phù hợp.

Cầu chì có thể dùng lại sau khi đã tác động không?

Không. Sau khi xác định và khắc phục nguyên nhân sự cố, cần thay bằng cầu chì mới có mã và thông số phù hợp.

Cần kiểm tra gì trước khi thay cầu chì 32LET?

Hãy cách ly nguồn, xác nhận mạch đã hết điện, kiểm tra nguyên nhân sự cố và đối chiếu điện áp, dòng định mức, khả năng cắt, kiểu lắp cùng yêu cầu phối hợp bảo vệ trước khi thay.

Có được nối dây PE qua cầu chì 32LET không?

Không. Dây PE phải được nối đến điểm tiếp địa bảo vệ của thiết bị theo thiết kế, không đi qua cầu chì.
