Bộ chỉ báo hành trình dòng Eaton Bussmann EC-250

Bộ chỉ báo hành trình dòng Eaton Bussmann EC-250 – phụ kiện báo trạng thái cầu chì LET

Bộ chỉ báo hành trình dòng Eaton Bussmann EC-250 là bộ phụ kiện trip indicator dành cho cầu chì tốc độ cao kiểu LET thuộc hệ thống cầu chì British Standard của Eaton Bussmann. Sản phẩm hỗ trợ nhận biết nhanh khi cầu chì bảo vệ đã tác động, giúp kỹ thuật viên xác định nhánh sự cố thuận tiện hơn trong quá trình kiểm tra và bảo trì thiết bị điện công nghiệp.

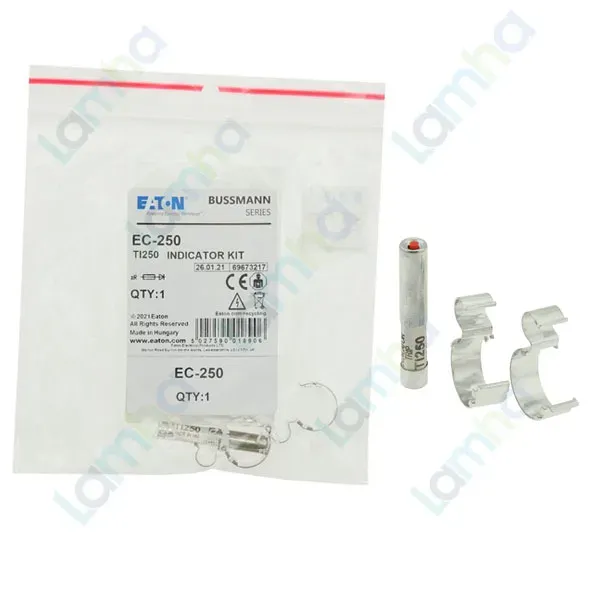

Eaton Bussmann là thương hiệu chuyên về giải pháp bảo vệ mạch điện, đặc biệt nổi tiếng với các dòng cầu chì công nghiệp và cầu chì bảo vệ bán dẫn tốc độ cao. Model EC-250 được Eaton xác định là phụ kiện sử dụng với cầu chì LET; bộ sản phẩm gồm một bộ chỉ báo và hai kẹp lắp đặt. Xuất xứ của mã hàng EC-250 được ghi nhận là Hungary.

Thông số và đặc tính kỹ thuật chính

Đặc tính	Thông tin
Loại sản phẩm	Bộ trip indicator / phụ kiện chỉ báo cầu chì tốc độ cao
Dòng cầu chì tương thích	LET
Cấu hình bộ phụ kiện	1 bộ chỉ báo và 2 kẹp lắp
Điện áp định mức	250 V RMS
Phương thức lắp của bộ chỉ báo TI250	Mắc song song với cầu chì chính
Kích thước tổng thể EC-250 theo dữ liệu Eaton	114 x 114 x 10 mm
Khối lượng theo dữ liệu Eaton	11 g
Tuân thủ	RoHS compliant
Loại phụ kiện chỉ báo sử dụng trong hệ thống	TI250
Điện áp định mức của TI250	250 V AC

Ưu điểm và tính năng nổi bật của Eaton Bussmann EC-250

Điểm nổi bật của EC-250 là khả năng bổ sung chức năng chỉ báo cầu chì tác động cho các cầu chì LET phù hợp mà không cần thay đổi chức năng bảo vệ chính của fuse. Đây là giải pháp hữu ích trong các tủ điện có nhiều cầu chì công suất, nơi việc tìm nhanh cầu chì đã đứt giúp giảm thời gian kiểm tra và xử lý sự cố.

• Được thiết kế chuyên biệt để sử dụng với cầu chì tốc độ cao kiểu LET của Eaton Bussmann.
• Bộ kit hoàn chỉnh gồm chỉ báo và hai kẹp, thuận tiện cho việc gắn trực tiếp lên cầu chì tương thích.
• Chỉ báo hoạt động theo cấu hình song song với cầu chì chính, tách biệt với nhiệm vụ mang dòng tải của cầu chì.
• Hỗ trợ nhận biết trực quan trạng thái cầu chì sau khi thiết bị bảo vệ tác động.
• Có thể kết hợp hệ thống chỉ báo với phụ kiện microswitch/adapter thích hợp khi ứng dụng cần mở rộng chức năng báo trạng thái từ xa.
• Phù hợp với hệ thống sử dụng cầu chì bán dẫn tốc độ cao LET, thường gặp trong các bộ biến đổi công suất và thiết bị điện tử công suất.

Chức năng, nguyên lý hoạt động và ứng dụng của EC-250

Chức năng của bộ trip indicator

Bộ chỉ báo tác động cầu chì EC-250 có nhiệm vụ cung cấp dấu hiệu nhận biết khi cầu chì LET đã thực hiện chức năng bảo vệ. Cầu chì chính vẫn là phần tử chịu trách nhiệm ngắt dòng sự cố; EC-250 đóng vai trò phụ kiện giám sát trạng thái, nhờ đó người vận hành không phải chỉ dựa vào kiểm tra trực tiếp phần tử cầu chì để xác định fuse đã tác động.

Nguyên lý hoạt động

Trip indicator được bố trí song song với cầu chì chính. Trong điều kiện vận hành bình thường, cầu chì chính còn nguyên vẹn nên điện áp rơi giữa hai đầu cầu chì rất nhỏ và bộ chỉ báo chưa tác động. Khi cầu chì chính đứt do điều kiện sự cố, điện áp xuất hiện giữa hai đầu fuse sẽ tác động lên mạch chỉ báo song song, làm bộ chỉ báo chuyển sang trạng thái báo trip. Nhờ đó, kỹ thuật viên có thể nhanh chóng nhận diện cầu chì cần được kiểm tra và thay thế.

Khi lắp trực tiếp trên cầu chì LET tương thích, hai kẹp đi kèm được gắn vào hai phía của cầu chì và phần trip indicator được lắp vào các kẹp này. Eaton cũng cung cấp giải pháp lắp chỉ báo riêng trên bảng điện khi việc gắn trực tiếp lên cầu chì không phù hợp với bố trí cơ khí của hệ thống.

Ứng dụng điển hình

EC-250 phù hợp cho các hệ thống đang sử dụng cầu chì high-speed LET nhằm bảo vệ thiết bị bán dẫn công suất. Những ứng dụng thường gặp của dòng cầu chì này bao gồm bộ chỉnh lưu, bộ biến đổi công suất, truyền động DC, DC common bus và các hệ thống điện tử công suất cần khả năng bảo vệ nhanh trước dòng sự cố.

Việc bổ sung chỉ báo đặc biệt hữu ích trong tủ điện có nhiều nhánh cầu chì, dây chuyền sản xuất hoặc hệ thống công suất cần giảm thời gian xác định vị trí cầu chì đã tác động. Với thiết kế phụ kiện chuyên dụng cho dòng LET, người dùng có thể xây dựng hệ thống bảo vệ và chỉ thị trạng thái đồng bộ trong cùng hệ sinh thái Eaton Bussmann.

Cam kết và nơi mua Eaton Bussmann EC-250 chính hãng

Khi lựa chọn Eaton Bussmann EC-250 chính hãng, cần đối chiếu đúng mã hàng, điện áp ứng dụng và loại cầu chì LET đang sử dụng để bảo đảm khả năng tương thích. Khách hàng có nhu cầu mua bộ chỉ báo EC-250 cho hệ thống cầu chì tốc độ cao có thể liên hệ thietbicodien để được hỗ trợ kiểm tra model, lựa chọn phụ kiện phù hợp và đặt hàng thiết bị Eaton Bussmann phục vụ bảo trì hoặc lắp mới.

Câu hỏi thường gặp (FAQ)

EC-250 là thiết bị gì?

EC-250 là bộ trip indicator của Eaton Bussmann, được sử dụng để bổ sung chức năng báo trạng thái tác động cho cầu chì tốc độ cao kiểu LET. Bộ kit gồm một chỉ báo và hai kẹp lắp.

EC-250 sử dụng với loại cầu chì nào?

Theo tài liệu Eaton, EC-250 được thiết kế để sử dụng với cầu chì LET. Khi thay thế hoặc lắp mới, cần kiểm tra chính xác mã cầu chì đang sử dụng thay vì chọn phụ kiện chỉ dựa trên kích thước bên ngoài.

Điện áp định mức của Eaton Bussmann EC-250 là bao nhiêu?

Thông số của nhà sản xuất xác định bộ EC-250 có điện áp định mức 250 V RMS. Thành phần trip indicator TI250 sử dụng trong hệ thống cũng thuộc nhóm chỉ báo định mức 250 V AC.

EC-250 có mắc nối tiếp với dòng tải hay không?

Không. Phần trip indicator được thiết kế mắc song song với cầu chì chính. Cầu chì LET mới là phần tử nằm trên đường dòng tải và thực hiện chức năng bảo vệ khi có sự cố.

EC-250 báo cầu chì đứt như thế nào?

Khi cầu chì chính còn tốt, điện áp giữa hai đầu fuse rất nhỏ. Khi cầu chì tác động và làm hở mạch, điện áp xuất hiện trên hai đầu cầu chì sẽ tác động lên trip indicator mắc song song, từ đó tạo trạng thái chỉ báo giúp nhận biết fuse đã hoạt động.

Bộ EC-250 gồm những thành phần nào?

Theo cấu hình chính thức của Eaton Bussmann, bộ sản phẩm gồm một trip indicator và hai kẹp lắp, phục vụ việc gắn bộ chỉ báo với cầu chì LET tương thích.

EC-250 có thể dùng để báo trạng thái từ xa không?

Bản thân bộ trip indicator chủ yếu cung cấp trạng thái chỉ báo tại vị trí cầu chì. Hệ thống chỉ báo của Eaton Bussmann có thể kết hợp với microswitch/adapter tương thích để triển khai tín hiệu báo trạng thái từ xa khi thiết kế hệ thống yêu cầu chức năng này.

EC-250 có thay thế chức năng bảo vệ của cầu chì LET không?

Không. EC-250 là phụ kiện chỉ báo trạng thái, không thay thế cầu chì và không đảm nhiệm chức năng cắt dòng sự cố. Khả năng bảo vệ mạch vẫn do cầu chì LET được lựa chọn phù hợp với hệ thống thực hiện.
