Bộ chỉ báo hành trình dòng Eaton Bussmann EC-600

Giới thiệu Bộ chỉ báo hành trình dòng Eaton Bussmann EC-600

Bộ chỉ báo hành trình dòng Eaton Bussmann EC-600 là bộ phụ kiện chỉ thị tác động dành cho cầu chì tốc độ cao kiểu British Standard, giúp người vận hành nhận biết nhanh trạng thái cầu chì chính sau khi xảy ra sự cố quá dòng hoặc ngắn mạch. Sản phẩm có model EC-600, thuộc dòng Eaton Bussmann series trip indicator và được thiết kế để sử dụng với các cầu chì loại ET, EET, FE và FEE.

Eaton Bussmann là thương hiệu chuyên về giải pháp bảo vệ mạch bằng cầu chì. Bussmann đã trở thành một phần của Eaton từ năm 2012 thông qua thương vụ Eaton mua lại Cooper Industries. Dòng Bussmann tiếp tục được Eaton phát triển cho các ứng dụng bảo vệ điện công nghiệp, bán dẫn công suất, bộ biến đổi, truyền động và nhiều hệ thống yêu cầu khả năng cắt nhanh.

EC-600 có xuất xứ Hungary theo thông tin xuất xứ thương mại của sản phẩm. Bộ phụ kiện gồm chỉ thị tác động và các kẹp lắp, cho phép bổ sung chức năng nhận biết cầu chì đã tác động mà không phải thay đổi nguyên lý bảo vệ của cầu chì chính.

Ưu điểm và tính năng nổi bật của Eaton Bussmann EC-600

• Chỉ thị cầu chì tác động giúp kỹ thuật viên nhanh chóng xác định nhánh mạch có cầu chì bị đứt sau sự cố.
• Được Eaton Bussmann thiết kế cho các cầu chì tốc độ cao dòng ET, EET, FE và FEE theo cấu hình British Standard.
• Lắp song song với cầu chì chính, cho phép bộ chỉ thị phản ứng khi cầu chì bảo vệ chính mở mạch.
• Có thể gắn trực tiếp cùng cầu chì bằng cặp kẹp đi kèm hoặc bố trí riêng trên các kẹp lắp thích hợp tùy cấu hình tủ điện.
• Hỗ trợ kết hợp bộ chuyển đổi gắn nhanh và microswitch tương thích để tạo tín hiệu báo trạng thái từ xa.
• Giúp rút ngắn thời gian kiểm tra và khoanh vùng sự cố trong hệ thống sử dụng nhiều cầu chì công suất.
• Thiết kế nhỏ, khối lượng thấp, thuận tiện bổ sung vào cụm cầu chì trong tủ điện công nghiệp.
• Sản phẩm thuộc hệ phụ kiện chính hãng Eaton Bussmann và đáp ứng yêu cầu RoHS theo dữ liệu sản phẩm của hãng.

Đặc tính và khả năng tương thích

Đặc tính	Thông tin
Dòng sản phẩm	Eaton Bussmann series trip indicator
Loại phụ kiện	Bộ chỉ thị tác động cho cầu chì tốc độ cao

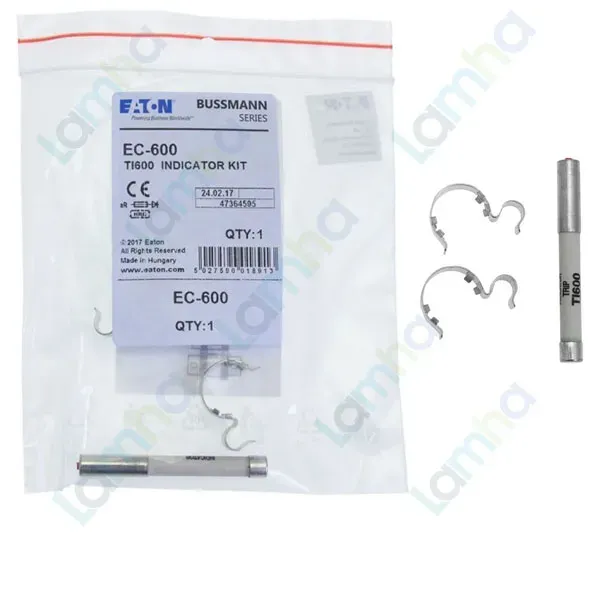

Thành phần bộ sản phẩm	2 kẹp lắp và 1 bộ chỉ thị
Loại cầu chì tương thích	ET, EET, FE, FEE
Hệ cầu chì ứng dụng	British Standard BS88-4 high-speed fuse links
Phương thức lắp	Gắn cùng cầu chì chính hoặc bố trí riêng bằng kẹp lắp phù hợp
Nguyên tắc kết nối	Bộ chỉ thị được sử dụng song song với cầu chì chính theo hướng dẫn của Eaton Bussmann
Khả năng báo từ xa	Có thể kết hợp bộ chuyển đổi và microswitch tương thích
Kích thước dài/sâu	114 mm
Chiều rộng	114 mm
Chiều cao	10 mm
Khối lượng	12 g
Tuân thủ môi trường	RoHS compliant

Chức năng, nguyên lý hoạt động và ứng dụng của EC-600

Chức năng của bộ chỉ báo hành trình dòng

Chức năng chính của EC-600 là cung cấp khả năng nhận biết trực quan khi cầu chì bảo vệ chính đã tác động. Trong những tủ điện sử dụng nhiều cầu chì tốc độ cao, chức năng này giúp nhân viên bảo trì xác định nhanh vị trí nhánh bị sự cố thay vì phải tháo hoặc đo kiểm lần lượt từng cầu chì.

EC-600 là phụ kiện giám sát trạng thái, không thay thế chức năng bảo vệ quá dòng hoặc ngắn mạch của cầu chì chính. Việc lựa chọn cầu chì bảo vệ vẫn phải dựa trên điện áp hệ thống, dòng tải, khả năng cắt, đặc tính I²t và yêu cầu bảo vệ của thiết bị được bảo vệ.

Nguyên lý hoạt động

Trip indicator được bố trí song song với cầu chì chính BS88-4 theo cấu hình do Eaton Bussmann quy định. Trong trạng thái vận hành bình thường, cầu chì chính vẫn là đường dẫn dòng điện của mạch. Khi cầu chì chính tác động và mở mạch do sự cố, điều kiện điện áp trên nhánh chỉ thị thay đổi làm phần tử trip indicator tác động, tạo dấu hiệu để người vận hành nhận biết cầu chì chính cần được kiểm tra và thay thế.

Nếu cần đưa thông tin này về hệ thống điều khiển, Eaton Bussmann cung cấp giải pháp bộ chuyển đổi gắn với trip indicator và microswitch tương thích. Khi chỉ thị tác động, microswitch có thể chuyển trạng thái tiếp điểm để phục vụ mạch cảnh báo, đèn báo, relay trung gian hoặc hệ thống giám sát phù hợp với thiết kế của tủ điện.

Cách lắp đặt trong hệ thống cầu chì

Bộ EC-600 có thể được gắn lên cầu chì liên quan bằng hai kẹp đi kèm, sau đó phần chỉ thị được lắp vào các kẹp này. Eaton cũng cho phép bố trí trip indicator riêng trên kẹp gắn bảng trong những ứng dụng phù hợp. Cần thực hiện lắp đặt đúng sơ đồ và hướng dẫn của Eaton Bussmann, đặc biệt khi kết hợp thêm microswitch báo từ xa.

Theo tài liệu Eaton Bussmann về phụ kiện cầu chì BS88-4, các cầu chì có dòng định mức từ 20 A trở xuống thường không thể bố trí trip fuse song song theo cấu hình thông thường. Vì vậy cần kiểm tra đúng mã cầu chì, kích thước và khả năng tương thích trước khi chọn EC-600.

Ứng dụng điển hình

• Giám sát cầu chì tốc độ cao trong tủ điện công nghiệp.
• Hệ thống biến tần và truyền động điện sử dụng cầu chì bán dẫn tốc độ cao.
• Bộ chỉnh lưu, bộ biến đổi công suất và hệ thống nguồn công nghiệp.
• Thiết bị sử dụng bán dẫn công suất cần bảo vệ bằng cầu chì BS88-4.
• Tủ điều khiển cần nhận biết nhanh cầu chì đã tác động để giảm thời gian dừng máy.
• Hệ thống cần bổ sung tiếp điểm báo từ xa thông qua microswitch tương thích.

Cam kết và nơi mua Eaton Bussmann EC-600 chính hãng

Khi lựa chọn Bộ chỉ báo hành trình dòng Eaton Bussmann EC-600, việc xác định đúng loại cầu chì ET, EET, FE hoặc FEE đang sử dụng là rất quan trọng để bảo đảm khả năng tương thích cơ khí và chức năng chỉ thị. Khách hàng nên đối chiếu mã cầu chì thực tế và cấu hình tủ điện trước khi đặt hàng.

Để mua EC-600 chính hãng, nhận tư vấn lựa chọn phụ kiện Eaton Bussmann phù hợp và hỗ trợ kiểm tra khả năng tương thích với cầu chì đang sử dụng, quý khách có thể liên hệ thietbicodien. Chúng tôi hỗ trợ khách hàng công nghiệp lựa chọn đúng mã sản phẩm theo yêu cầu kỹ thuật và ứng dụng thực tế.

Câu hỏi thường gặp (FAQ)

Eaton Bussmann EC-600 là thiết bị gì?

Eaton Bussmann EC-600 là bộ trip indicator gồm chỉ thị tác động và kẹp lắp, dùng để hỗ trợ nhận biết trạng thái cầu chì tốc độ cao kiểu British Standard sau khi cầu chì chính mở mạch.

EC-600 sử dụng với những loại cầu chì nào?

Theo danh mục Eaton Bussmann, EC-600 được thiết kế cho các loại cầu chì ET, EET, FE và FEE.

EC-600 có thay thế cầu chì bảo vệ chính không?

Không. Bộ chỉ thị tác động chỉ hỗ trợ nhận biết trạng thái cầu chì. Chức năng bảo vệ quá dòng và ngắn mạch vẫn do cầu chì chính đảm nhiệm.

EC-600 được nối như thế nào với cầu chì?

Trip indicator được sử dụng song song với cầu chì chính theo cấu hình phụ kiện BS88-4 của Eaton Bussmann. Bộ sản phẩm có hai kẹp để hỗ trợ gắn chỉ thị với cầu chì tương thích.

EC-600 có thể gửi tín hiệu báo về tủ điều khiển không?

Có thể bổ sung chức năng này khi kết hợp trip indicator với bộ chuyển đổi và microswitch báo từ xa tương thích của Eaton Bussmann. Việc đấu tiếp điểm phải tuân theo sơ đồ của phụ kiện microswitch được lựa chọn.

EC-600 có phù hợp với mọi cầu chì Eaton Bussmann không?

Không. EC-600 được Eaton chỉ định cho một số dòng cầu chì cụ thể gồm ET, EET, FE và FEE. Các dòng khác có thể sử dụng bộ trip indicator khác, vì vậy không nên lựa chọn chỉ dựa vào hình dạng bên ngoài.

Tại sao nên sử dụng trip indicator trong tủ điện công nghiệp?

Trip indicator giúp kỹ thuật viên nhanh chóng xác định cầu chì đã tác động, đặc biệt hữu ích trong hệ thống có nhiều nhánh bảo vệ. Nhờ đó quá trình tìm sự cố, bảo trì và khôi phục vận hành có thể được thực hiện thuận tiện hơn.

Cần lưu ý gì trước khi lắp EC-600?

Cần xác nhận chính xác loại cầu chì, kích thước, cấu hình lắp và hướng dẫn phụ kiện của Eaton Bussmann. Với các cầu chì có dòng định mức từ 20 A trở xuống, tài liệu của hãng lưu ý rằng việc bố trí trip fuse song song thường không thực hiện được theo cấu hình thông thường.
