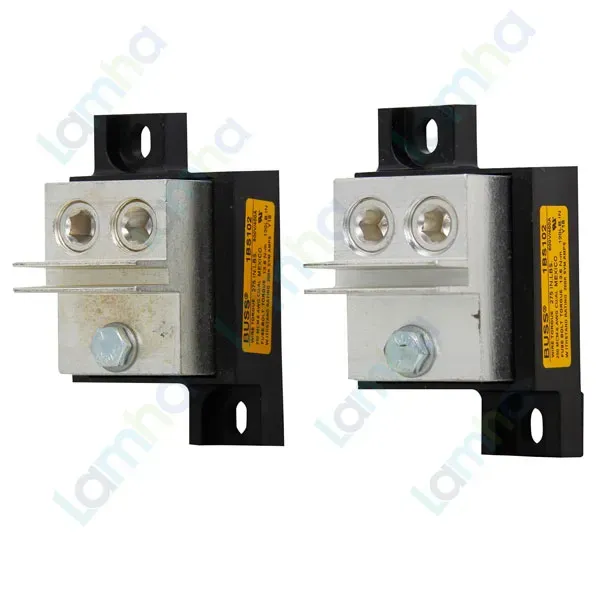

Đế Cầu chì Eaton Bussmann 1BS102

1. Giới thiệu Đế Cầu chì Eaton Bussmann 1BS102 và nguồn gốc thương hiệu

Đế Cầu chì Eaton Bussmann 1BS102 là đế cầu chì dạng modular thuộc Bussmann series của Eaton, được thiết kế để lắp các cầu chì kiểu bắt bu-lông tương thích trong hệ thống điện công nghiệp. Sản phẩm có điện áp định mức 600 V, dòng định mức 400 A và kết cấu chắc chắn, phù hợp cho các ứng dụng cần liên kết điện có độ ổn định cao giữa dây dẫn và cầu chì.

Eaton Bussmann là thương hiệu chuyên về các giải pháp bảo vệ mạch điện của Eaton. Bussmann series bao gồm nhiều dòng cầu chì, đế cầu chì và phụ kiện bảo vệ được sử dụng trong hệ thống phân phối điện, tủ điện và thiết bị công nghiệp. Model 1BS102 thuộc nhóm đế cầu chì modular 1BS10x; sản phẩm được cung cấp với xuất xứ Hungary theo thông tin sản phẩm.

2. Ưu điểm và tính năng nổi bật của Eaton Bussmann 1BS102

Điểm nổi bật của đế cầu chì modular 600 V 400 A này là cấu trúc chuyên dụng cho cầu chì bắt bu-lông, giúp tạo liên kết cơ khí và điện chắc chắn. Đầu nối bằng nhôm mạ thiếc hỗ trợ dây dẫn đồng hoặc nhôm, trong khi bu-lông và chi tiết lắp bằng thép mạ kẽm giúp đáp ứng yêu cầu cơ khí trong tủ điện công nghiệp.

• Kết cấu modular thuận tiện khi bố trí cầu chì có kích thước lắp đặt tương thích.
• Dòng định mức 400 A, phù hợp với các mạch điện công nghiệp có dòng tải lớn trong giới hạn thiết kế của sản phẩm.
• Điện áp định mức 600 V theo tài liệu kỹ thuật của Eaton Bussmann.
• Khả năng chịu dòng ngắn mạch đến 200 kA RMS đối xứng hoặc bằng khả năng cắt của cầu chì được lắp, lấy giá trị thấp hơn.
• Đầu nối hỗ trợ một dây dẫn đồng hoặc nhôm, dạng đặc hoặc bện.
• Đế bằng phenolic đúc màu đen, vật liệu đầu nối và chi tiết cơ khí được lựa chọn cho môi trường lắp đặt thiết bị điện công nghiệp.
• Được Eaton công bố đáp ứng UL Recognized, CE, RoHS và thông tin chứng nhận CSA theo tài liệu kỹ thuật của sản phẩm.

Thông số kỹ thuật chính

Đặc tính	Thông tin
Loại sản phẩm	Đế cầu chì modular cho cầu chì bắt bu-lông
Điện áp định mức	600 V
Dòng điện định mức	400 A
Khả năng chịu dòng ngắn mạch	200 kA RMS đối xứng hoặc khả năng cắt của cầu chì được sử dụng, lấy giá trị thấp hơn
Loại cầu chì tương thích	Cầu chì tốc độ cao bắt bu-lông tương thích; tài liệu Eaton nêu Class T 600 V 110–200 A và một số cầu chì BS88
Dải dây dẫn cho đầu nối	Một dây 6 AWG đến 250 kcmil
Vật liệu dây dẫn	Đồng hoặc nhôm, dây đặc hoặc dây bện
Vật liệu đầu nối	Nhôm mạ thiếc
Vật liệu đế	Phenolic đúc màu đen, cấp nhiệt 150°C
Bu-lông lắp	Thép mạ kẽm, 1/4-20 x 1/2 inch
Vòng đệm	Thép mạ kẽm, Belleville 1/4 inch
Mô-men siết vít đầu nối dây	31,1 N·m
Mô-men siết bu-lông cầu chì	13,6 N·m
Tiêu chuẩn và chứng nhận được công bố	UL Recognized Guide IZLT2, File E14853; CE; RoHS compliant; CSA Certified Class pending

3. Chức năng, nguyên lý hoạt động và ứng dụng của Eaton Bussmann 1BS102

Chức năng của đế cầu chì

Đế cầu chì Eaton Bussmann 1BS102 tạo vị trí lắp và điểm kết nối điện cho cầu chì bắt bu-lông. Bản thân đế không thực hiện chức năng tự ngắt dòng điện; nhiệm vụ phát hiện và cắt dòng sự cố thuộc về cầu chì được lắp trên đế. Vì vậy, khả năng bảo vệ thực tế của mạch phụ thuộc vào loại cầu chì, dòng định mức, đặc tính thời gian – dòng điện và khả năng cắt của cầu chì được lựa chọn.

Nguyên lý hoạt động

Dây dẫn của mạch được cố định vào đầu nối nhôm mạ thiếc bằng vít siết. Cầu chì tương thích được bắt chắc vào các vị trí lắp bằng bu-lông, tạo đường dẫn dòng điện từ đầu vào qua cầu chì rồi tới đầu ra của mạch. Khi hệ thống làm việc bình thường, dòng điện đi qua đầu nối, cầu chì và tiếp tục cấp cho tải.

Khi xuất hiện quá dòng hoặc ngắn mạch vượt đặc tính tác động của cầu chì, phần tử nóng chảy bên trong cầu chì sẽ mở mạch theo đặc tính thiết kế của chính cầu chì. Đế 1BS102 giữ vai trò tạo kết nối cơ khí và điện ổn định để cầu chì thực hiện chức năng bảo vệ đúng cách. Khi thay cầu chì, cần cô lập nguồn điện và tuân thủ quy trình an toàn của hệ thống.

Khả năng phối hợp với cầu chì

Tài liệu kỹ thuật của Eaton mô tả 1BS102 là đế cầu chì cho cầu chì tốc độ cao bắt bu-lông, bao gồm các cấu hình Class T 600 V 110–200 A và một số cầu chì BS88 phù hợp. Eaton cũng cung cấp bảng kích thước lắp cho từng ký hiệu cầu chì tương thích, vì vậy người thiết kế cần kiểm tra đúng mã cầu chì và kích thước lắp trước khi lựa chọn.

Ứng dụng

1BS102 phù hợp cho các tủ điện, bảng điện và thiết bị công nghiệp sử dụng cầu chì bắt bu-lông tương thích. Thiết kế modular cho phép bố trí vị trí lắp theo kích thước cầu chì được Eaton quy định, giúp thuận tiện khi tích hợp vào hệ thống bảo vệ quá dòng hoặc ngắn mạch.

• Tủ phân phối và tủ điều khiển điện công nghiệp.
• Mạch công suất sử dụng cầu chì tốc độ cao dạng bắt bu-lông.
• Hệ thống cần kết nối cầu chì với dây dẫn đồng hoặc nhôm có tiết diện lớn.
• Các cụm thiết bị cần đế cầu chì rời, chắc chắn và thuận tiện cho việc bảo trì, thay thế cầu chì.

4. Cam kết và nơi mua Đế Cầu chì Eaton Bussmann 1BS102

Khi lựa chọn Eaton Bussmann 1BS102 chính hãng, người mua cần đối chiếu chính xác mã sản phẩm, điện áp, dòng định mức, loại cầu chì sử dụng, kích thước lắp đặt và yêu cầu đấu nối của hệ thống. Việc sử dụng đúng đế và đúng cầu chì tương thích giúp bảo đảm kết nối điện chắc chắn và duy trì khả năng bảo vệ theo thiết kế.

Để đặt mua Đế Cầu chì Eaton Bussmann 1BS102 chính hãng, nhận tư vấn lựa chọn cầu chì tương thích và hỗ trợ thông tin kỹ thuật, khách hàng có thể liên hệ trực tiếp thietbicodien. Đội ngũ tư vấn hỗ trợ kiểm tra mã hàng và cấu hình phù hợp trước khi đặt mua cho tủ điện hoặc hệ thống công nghiệp.

Câu hỏi thường gặp (FAQ)

Đế cầu chì Eaton Bussmann 1BS102 có dòng định mức bao nhiêu?

1BS102 có dòng định mức 400 A theo tài liệu kỹ thuật của Eaton Bussmann. Dòng định mức của cầu chì thực tế phải được lựa chọn riêng theo mạch cần bảo vệ và danh sách cầu chì tương thích của hãng.

Điện áp định mức của 1BS102 là bao nhiêu?

Sản phẩm có điện áp định mức 600 V. Khi sử dụng cần bảo đảm điện áp của hệ thống và cầu chì nằm trong giới hạn phù hợp của toàn bộ tổ hợp bảo vệ.

1BS102 có phải là cầu chì bảo vệ quá dòng không?

Không. 1BS102 là đế lắp cầu chì. Phần tử trực tiếp ngắt dòng khi xảy ra sự cố là cầu chì được lắp trên đế. Vì vậy không được sử dụng đế cầu chì như một thiết bị bảo vệ độc lập khi chưa có cầu chì phù hợp.

Eaton Bussmann 1BS102 sử dụng với loại cầu chì nào?

Tài liệu Eaton mô tả sản phẩm dùng cho cầu chì tốc độ cao dạng bắt bu-lông, trong đó có Class T 600 V 110–200 A và một số loại BS88 tương thích. Người dùng nên đối chiếu ký hiệu và kích thước lắp của chính mã cầu chì trước khi sử dụng.

Đế 1BS102 có dùng được với dây nhôm không?

Có. Đầu nối của sản phẩm hỗ trợ một dây dẫn đồng hoặc nhôm, dạng đặc hoặc bện, trong dải 6 AWG đến 250 kcmil theo thông số của Eaton.

Khả năng chịu dòng ngắn mạch của 1BS102 là bao nhiêu?

Khả năng chịu dòng ngắn mạch được công bố là 200 kA RMS đối xứng hoặc bằng khả năng cắt của cầu chì được lắp, tùy theo giá trị nào thấp hơn. Vì vậy cần xem xét cả thông số của đế và cầu chì khi thiết kế hệ thống.

Cần lưu ý gì khi lắp đặt và thay cầu chì trên 1BS102?

Cần cô lập nguồn trước khi thao tác, sử dụng đúng cầu chì tương thích, dây dẫn phù hợp và siết các liên kết theo mô-men do Eaton quy định. Việc thiết kế, lắp đặt và bảo trì nên do người có chuyên môn thực hiện theo quy trình an toàn điện áp dụng cho hệ thống.
