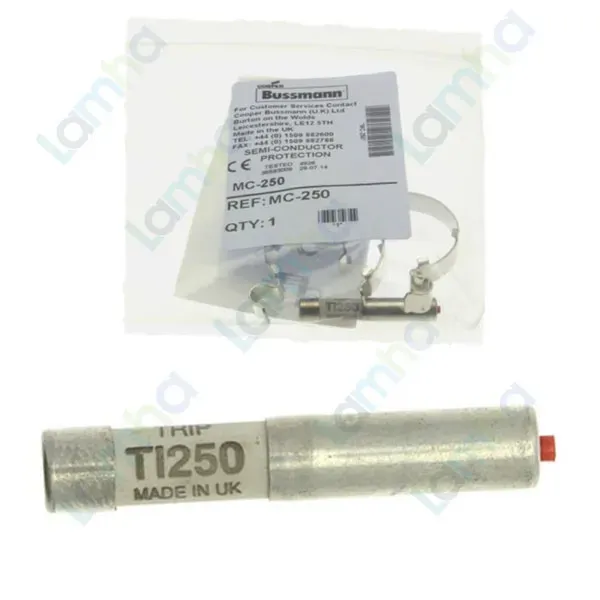

Bộ chỉ báo hành trình dòng Eaton Bussmann MC-250

Giới thiệu Bộ chỉ báo hành trình dòng Eaton Bussmann MC-250

Bộ chỉ báo hành trình dòng Eaton Bussmann MC-250 là bộ phụ kiện chỉ báo tác động tốc độ cao dành cho cầu chì bán dẫn Bussmann series kiểu British Standard. Trong tài liệu của Eaton, sản phẩm được xác định là high speed trip indicator kit, dùng với các cầu chì dòng LMT và LMMT, giúp người vận hành nhận biết trạng thái cầu chì sau khi xảy ra sự cố và hỗ trợ kiểm tra, bảo trì hệ thống điện thuận tiện hơn.

Eaton Bussmann là thương hiệu chuyên về thiết bị bảo vệ mạch điện và cầu chì công nghiệp, với nhiều dòng cầu chì tốc độ cao phục vụ bộ biến đổi công suất, truyền động điện và bảo vệ linh kiện bán dẫn. Model MC-250 thuộc nhóm phụ kiện cho cầu chì tốc độ cao British Standard và có xuất xứ Hungary.

Ưu điểm và tính năng nổi bật của Eaton Bussmann MC-250

MC-250 được thiết kế đồng bộ với hệ thống cầu chì tốc độ cao Bussmann, thay vì sử dụng một thiết bị báo trạng thái độc lập không tương thích. Bộ sản phẩm gồm chỉ báo tác động cùng các kẹp lắp phù hợp để gắn trực tiếp lên cầu chì tương ứng.

• Chỉ báo tác động cầu chì tốc độ cao, hỗ trợ nhận biết khi cầu chì chính đã làm việc sau sự cố.
• Thiết kế chuyên dụng cho các cầu chì Bussmann ký hiệu LMT và LMMT.
• Bộ phụ kiện gồm chỉ báo và kẹp lắp, thuận tiện khi tích hợp trực tiếp với cầu chì.
• Có thể kết hợp với bộ chuyển đổi/microswitch phù hợp của Bussmann khi hệ thống cần chức năng báo trạng thái từ xa.
• Kích thước nhỏ gọn, phù hợp cho tủ điện công nghiệp và các cụm bảo vệ bán dẫn có không gian lắp đặt hạn chế.
• Sản phẩm thuộc nhóm phụ kiện cầu chì British BS 88 của Eaton Bussmann và đáp ứng yêu cầu RoHS theo thông tin sản phẩm của hãng.

Thông số kỹ thuật tham khảo

Đặc tính	Thông tin
Mã catalog	MC-250
Loại sản phẩm	Bộ chỉ báo tác động tốc độ cao
Cấu hình bộ sản phẩm	Chỉ báo tác động và kẹp lắp
Dòng điện theo mô tả sản phẩm của hãng	1,5 A
Điện áp định mức	250 V RMS
Dòng cầu chì tương thích	LMT, LMMT
Kiểu hệ thống cầu chì	British BS 88
Chiều dài/chiều sâu sản phẩm	36 mm
Chiều rộng	36 mm
Chiều cao	39 mm
Khối lượng	13 g
Tuân thủ môi trường	RoHS compliant
Xuất xứ	Hungary

Chức năng, nguyên lý hoạt động và ứng dụng của MC-250

Chức năng của bộ chỉ báo

Chức năng chính của MC-250 trip indicator kit là bổ sung khả năng chỉ báo trạng thái cho cầu chì tốc độ cao LMT/LMMT. Đây là giải pháp hữu ích trong các tủ điện sử dụng cầu chì bảo vệ bán dẫn, nơi việc nhanh chóng xác định phần tử bảo vệ đã tác động giúp giảm thời gian kiểm tra và khoanh vùng sự cố.

Nguyên lý hoạt động

Trong cấu hình ứng dụng của Eaton Bussmann, phần tử trip indicator được sử dụng song song với cầu chì chính BS88-4. Khi lắp trực tiếp trên cầu chì, các kẹp của bộ MC-250 được gắn lên thân cầu chì và phần tử chỉ báo được lắp vào các kẹp này. Khi cầu chì chính tác động làm gián đoạn mạch do điều kiện quá dòng hoặc sự cố nằm trong phạm vi bảo vệ của cầu chì, điều kiện điện trên nhánh chỉ báo thay đổi và phần tử chỉ báo thực hiện chức năng báo tác động.

MC-250 có nhiệm vụ báo trạng thái cầu chì, không thay thế chức năng cắt dòng sự cố của cầu chì công suất chính. Khi cần truyền tín hiệu trạng thái về hệ thống điều khiển hoặc mạch cảnh báo, thiết kế trip indicator của Bussmann còn có thể được sử dụng cùng các adapter/microswitch tương thích như MAI hoặc MBI theo cấu hình do Eaton quy định.

Ứng dụng điển hình

MC-250 phù hợp với các hệ thống đang sử dụng cầu chì tốc độ cao Bussmann LMT hoặc LMMT, đặc biệt trong những ứng dụng cần quan sát nhanh trạng thái của phần tử bảo vệ.

• Tủ điện sử dụng cầu chì bảo vệ bán dẫn.
• Bộ chỉnh lưu và bộ biến đổi công suất.
• Hệ thống truyền động DC và các bộ drive công nghiệp.
• Bus DC và thiết bị điện tử công suất.
• Tủ điều khiển cần hỗ trợ phát hiện nhanh cầu chì đã tác động.
• Hệ thống cần mở rộng sang báo trạng thái từ xa thông qua microswitch/adaptor tương thích.

Cam kết và nơi mua Eaton Bussmann MC-250

Khi lựa chọn Eaton Bussmann MC-250 chính hãng, cần đối chiếu đúng mã sản phẩm, loại cầu chì LMT/LMMT đang sử dụng và yêu cầu lắp đặt thực tế để tránh nhầm với các bộ trip indicator dành cho những kiểu cầu chì Bussmann khác.

Khách hàng có nhu cầu mua Bộ chỉ báo hành trình dòng Eaton Bussmann MC-250, kiểm tra khả năng tương thích với cầu chì hiện có hoặc cần tư vấn lựa chọn phụ kiện phù hợp có thể liên hệ thietbicodien để được hỗ trợ sản phẩm chính hãng và thông tin kỹ thuật phục vụ lắp đặt.

Câu hỏi thường gặp (FAQ)

Eaton Bussmann MC-250 là thiết bị gì?

MC-250 là bộ trip indicator tốc độ cao của Eaton Bussmann, gồm phần tử chỉ báo và kẹp lắp, được sử dụng cùng cầu chì British Standard tương thích để hỗ trợ nhận biết trạng thái cầu chì sau khi tác động.

MC-250 sử dụng với những dòng cầu chì nào?

Theo danh mục phụ kiện cầu chì tốc độ cao của Eaton Bussmann, MC-250 được thiết kế cho các cầu chì có ký hiệu LMT và LMMT. Không nên lựa chọn chỉ dựa trên kích thước hoặc điện áp mà cần kiểm tra đúng ký hiệu cầu chì đang sử dụng.

MC-250 có phải là cầu chì bảo vệ chính không?

Không. MC-250 là bộ chỉ báo tác động dùng kèm cầu chì chính. Khả năng cắt và bảo vệ mạch trước dòng sự cố vẫn do cầu chì công suất LMT/LMMT đảm nhiệm.

MC-250 có thể báo trạng thái từ xa không?

Bản thân bộ trip indicator thực hiện chức năng chỉ báo tác động. Trong hệ phụ kiện Bussmann, trip indicator có thể kết hợp với microswitch/adaptor MAI hoặc MBI phù hợp để tạo tín hiệu phục vụ chức năng báo trạng thái từ xa.

MC-250 được lắp như thế nào?

Khi lắp trực tiếp trên cầu chì tương thích, các kẹp của bộ phụ kiện được gắn vào cầu chì, sau đó phần tử trip indicator được lắp vào các kẹp. Việc đấu nối và lắp đặt phải tuân theo tài liệu kỹ thuật của Eaton và các yêu cầu an toàn điện của hệ thống.

Điện áp định mức của Eaton Bussmann MC-250 là bao nhiêu?

Thông tin sản phẩm của Eaton công bố điện áp định mức 250 V RMS cho MC-250.

MC-250 có phù hợp cho hệ thống bảo vệ linh kiện bán dẫn không?

Có thể sử dụng MC-250 trong các hệ thống dùng cầu chì tốc độ cao LMT/LMMT tương thích. Những cầu chì này thuộc nhóm giải pháp bảo vệ tốc độ cao thường được Eaton ứng dụng cho thiết bị bán dẫn công suất, bộ biến đổi, chỉnh lưu và truyền động điện.
