Đế Cầu chì Eaton Bussmann 1BS104

Đế Cầu chì Eaton Bussmann 1BS104 – đế cầu chì modular 600A, 600V

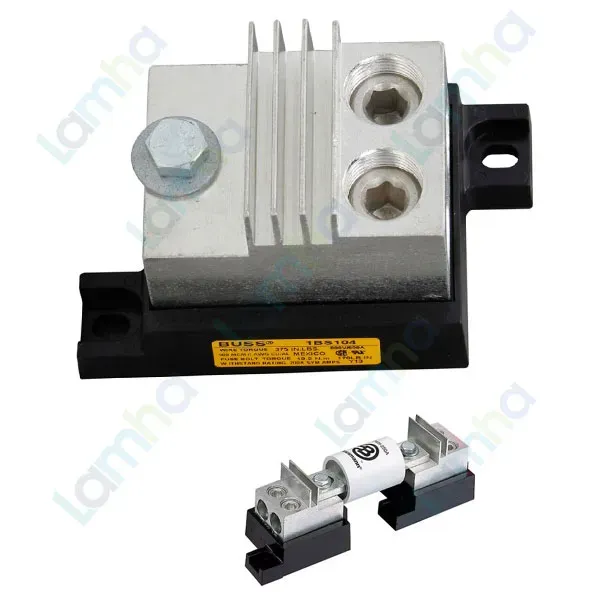

Đế Cầu chì Eaton Bussmann 1BS104 là đế cầu chì công suất lớn thuộc dòng 1BS10x của Eaton Bussmann, được thiết kế theo kiểu modular để lắp các cầu chì tương thích dạng bắt bu-lông/stud. Model 1BS104 có định mức đến 600A và 600V, phù hợp cho các hệ thống phân phối điện, tủ điện công nghiệp và mạch bảo vệ công suất lớn cần kết nối cơ khí chắc chắn.

Sản phẩm sử dụng đế phenolic màu đen chịu nhiệt, đầu nối bằng nhôm mạ thiếc và hệ thống stud, đai ốc, vòng đệm bằng thép mạ kẽm. Cấu tạo này hướng đến khả năng dẫn điện ổn định, lắp đặt chắc chắn và đáp ứng yêu cầu làm việc trong các ứng dụng bảo vệ mạch điện có dòng lớn.

Giới thiệu và nguồn gốc thương hiệu Eaton Bussmann 1BS104

Eaton Bussmann là thương hiệu chuyên về thiết bị bảo vệ mạch điện, nổi bật với các dòng cầu chì, đế cầu chì và giải pháp bảo vệ quá dòng dành cho công nghiệp. Dòng 1BS10x được Eaton xếp vào nhóm đế cầu chì modular, trong đó 1BS104 là phiên bản có dòng định mức 600A.

Theo thông tin sản phẩm được cung cấp, 1BS104 có xuất xứ Hungary. Thiết bị phù hợp với nhu cầu thiết kế mới, thay thế hoặc bảo trì hệ thống sử dụng cầu chì công suất lớn của Bussmann khi các yêu cầu về điện áp, dòng điện, kích thước lắp và loại cầu chì tương thích được đáp ứng.

Ưu điểm và tính năng nổi bật của Eaton Bussmann 1BS104

• Dòng định mức 600A, đáp ứng các mạch điện công suất lớn trong hệ thống phân phối và điều khiển công nghiệp.
• Điện áp định mức 600V, thích hợp cho nhiều ứng dụng bảo vệ hạ áp công nghiệp.
• Thiết kế modular giúp bố trí đế cầu chì linh hoạt trong tủ điện và cụm bảo vệ.
• Đế phenolic chịu nhiệt tạo nền cách điện và giá đỡ cơ khí chắc chắn cho cụm đầu nối.
• Đầu nối bằng nhôm mạ thiếc hỗ trợ kết nối dây dẫn đồng hoặc nhôm theo phạm vi dây được nhà sản xuất quy định.
• Stud, đai ốc và vòng đệm bằng thép mạ kẽm giúp cố định cầu chì chắc chắn tại điểm tiếp xúc điện.
• Khả năng chịu dòng ngắn mạch đến 200kA RMS đối xứng, nhưng giá trị sử dụng thực tế không vượt quá khả năng cắt của cầu chì được lắp nếu cầu chì có giá trị thấp hơn.
• Được thiết kế cho các loại cầu chì bắt stud tương thích, bao gồm nhiều dòng cầu chì tốc độ cao và cầu chì công suất lớn của Bussmann theo bảng kích thước lắp của nhà sản xuất.

Thông số kỹ thuật chính

Thông số	Giá trị
Mã catalog	1BS104
Dòng sản phẩm	Eaton Bussmann series 1BS10x universal fuse block
Kiểu thiết kế	Modular fuse block
Dòng điện định mức	600A
Điện áp định mức	600V
Vật liệu đế	Phenolic đúc màu đen
Nhiệt độ định mức của đế	150°C
Vật liệu đầu nối	Nhôm mạ thiếc
Vật liệu stud, đai ốc và vòng đệm	Thép mạ kẽm
Loại dây dẫn	Đồng hoặc nhôm; dây đặc hoặc dây bện
Phạm vi dây dẫn	Từ một dây #4 AWG đến hai dây 500 MCM
Khả năng chịu dòng ngắn mạch	200.000A RMS đối xứng hoặc bằng khả năng cắt của cầu chì được sử dụng, lấy giá trị nhỏ hơn
Mô-men siết vít giữ dây dẫn	375 lb-in
Mô-men siết bu-lông lắp cầu chì	170 lb-in
Chứng nhận	UL Recognized và CSA Certified theo tài liệu kỹ thuật của nhà sản xuất

Chức năng, nguyên lý hoạt động và ứng dụng của đế cầu chì 1BS104

Chức năng của đế cầu chì

Đế cầu chì 600A 1BS104 có nhiệm vụ tạo điểm gá cơ khí và điểm nối điện cho cầu chì tương thích trong mạch. Bản thân đế cầu chì không phải phần tử tự ngắt khi quá dòng; chức năng cắt mạch được thực hiện bởi cầu chì được lắp trên đế.

1BS104 giúp kết nối dây dẫn của mạch với hai đầu của cầu chì thông qua cụm đầu nối và stud. Thiết kế bắt bu-lông tạo lực ép tiếp xúc ổn định, đặc biệt quan trọng đối với các mạch có dòng làm việc lớn.

Nguyên lý hoạt động

Khi hệ thống vận hành bình thường, dòng điện đi từ dây dẫn nguồn vào đầu nối của Eaton Bussmann 1BS104, qua stud và cầu chì, sau đó đi qua đầu nối phía còn lại tới tải. Đế cầu chì đóng vai trò dẫn dòng và giữ cầu chì ở đúng vị trí; nó không thực hiện chức năng đo lường hay đóng cắt chủ động.

Khi xảy ra quá dòng hoặc ngắn mạch vượt đặc tính thời gian–dòng điện của cầu chì đang sử dụng, phần tử chảy bên trong cầu chì nóng lên và đứt, từ đó cách ly phần mạch bị sự cố. Khả năng bảo vệ cuối cùng phụ thuộc vào loại cầu chì, dòng định mức, điện áp và khả năng cắt của cầu chì được lựa chọn cho hệ thống.

Ứng dụng điển hình

• Tủ phân phối điện công nghiệp sử dụng cầu chì công suất lớn.
• Hệ thống bảo vệ feeder, thanh cái hoặc nhánh tải có dòng làm việc cao.
• Mạch bảo vệ bộ biến đổi công suất, chỉnh lưu, bộ nguồn công nghiệp hoặc thiết bị điện tử công suất khi sử dụng cầu chì tốc độ cao tương thích.
• Tủ máy và hệ thống OEM cần giải pháp cầu chì bắt bu-lông chắc chắn.
• Các ứng dụng bảo trì và thay thế đế cầu chì Bussmann 1BS104 hiện hữu.

Lưu ý khi lựa chọn và lắp đặt

Cầu chì sử dụng với 1BS104 cần được lựa chọn dựa trên điện áp hệ thống, dòng tải, đặc tính bảo vệ, khả năng cắt và kích thước lắp thực tế. Không nên chỉ căn cứ vào dòng định mức 600A của đế để lựa chọn cầu chì.

Nhà sản xuất quy định kích thước lắp khác nhau tùy từng dòng cầu chì tương thích. Khi bố trí nhiều cực, khoảng cách giữa các đế và kích thước lắp cần được kiểm tra theo đúng loại cầu chì được sử dụng. Việc siết vít giữ dây và bu-lông giữ cầu chì cũng cần tuân thủ mô-men được quy định để hạn chế tiếp xúc lỏng, phát nhiệt hoặc suy giảm độ tin cậy của kết nối.

Cam kết và nơi mua Đế Cầu chì Eaton Bussmann 1BS104

Khi cần mua Đế Cầu chì Eaton Bussmann 1BS104 chính hãng, khách hàng nên đối chiếu đúng mã 1BS104, dòng định mức 600A, điện áp 600V và loại cầu chì dự kiến sử dụng trước khi đặt hàng. Việc kiểm tra đúng model giúp tránh nhầm lẫn với các phiên bản 1BS101, 1BS102 hoặc 1BS103 có định mức và cấu hình ứng dụng khác.

Khách hàng có thể liên hệ thietbicodien để mua hàng chính hãng, nhận tư vấn lựa chọn đúng đế cầu chì Eaton Bussmann theo cầu chì, tiết diện dây dẫn và yêu cầu của hệ thống điện thực tế.

Câu hỏi thường gặp (FAQ)

Eaton Bussmann 1BS104 có dòng định mức bao nhiêu?

1BS104 có dòng định mức 600A. Khi thiết kế hệ thống, dòng định mức và đặc tính của cầu chì lắp trên đế vẫn phải được lựa chọn riêng theo yêu cầu bảo vệ tải và dây dẫn.

Điện áp định mức của đế cầu chì 1BS104 là bao nhiêu?

Đế cầu chì 1BS104 có điện áp định mức 600V. Điện áp của cầu chì được sử dụng cũng phải phù hợp với điện áp của hệ thống.

1BS104 có phải là cầu chì bảo vệ quá dòng không?

Không. 1BS104 là đế cầu chì, có chức năng giữ, kết nối và dẫn điện tới cầu chì. Phần tử cầu chì được lắp trên đế mới là bộ phận thực hiện việc ngắt mạch khi xảy ra quá dòng hoặc ngắn mạch theo đặc tính của cầu chì.

Đế 1BS104 có sử dụng được dây dẫn bằng nhôm không?

Có. Tài liệu kỹ thuật của 1BS104 cho phép sử dụng dây dẫn đồng hoặc nhôm, dạng dây đặc hoặc dây bện, trong phạm vi tiết diện được nhà sản xuất quy định.

Phạm vi dây dẫn của Eaton Bussmann 1BS104 là bao nhiêu?

Nhà sản xuất công bố phạm vi từ một dây #4 AWG đến hai dây 500 MCM. Khi đấu nối cần kiểm tra tiết diện, số lượng dây, vật liệu dây và mô-men siết phù hợp với cấu hình thực tế.

Khả năng chịu dòng ngắn mạch của 1BS104 là bao nhiêu?

Khả năng chịu dòng ngắn mạch được công bố là 200.000A RMS đối xứng hoặc bằng khả năng cắt của cầu chì đang sử dụng, lấy giá trị nhỏ hơn. Vì vậy, khả năng bảo vệ của toàn bộ tổ hợp luôn phụ thuộc vào cầu chì được lắp.

1BS104 có dùng cho cầu chì bắt bu-lông không?

Có. Thiết kế modular của 1BS104 sử dụng stud để giữ cầu chì và được dùng với các dòng cầu chì bắt stud/bắt bu-lông tương thích. Cần đối chiếu loại cầu chì và kích thước lắp trước khi sử dụng.

Khi thay thế 1BS104 cần kiểm tra những gì?

Cần kiểm tra chính xác mã 1BS104, điện áp hệ thống, dòng tải, loại cầu chì đang dùng, kích thước lắp, tiết diện dây dẫn và khoảng cách bố trí trong tủ. Đồng thời cần tuân thủ mô-men siết đầu nối và bu-lông cầu chì theo tài liệu kỹ thuật để đảm bảo tiếp xúc điện ổn định.
