Đế Cầu chì Bu-lông Eaton Bussmann C5268-5

Giới thiệu Đế Cầu chì Bu-lông Eaton Bussmann C5268-5

Đế Cầu chì Bu-lông Eaton Bussmann C5268-5 là phụ kiện lắp cầu chì công suất dạng mô-đun thuộc dòng C5268 của Eaton Bussmann, được thiết kế theo kiểu đầu nối bu-lông/stud. Sản phẩm được sử dụng làm điểm gá cơ khí và kết nối điện cho cầu chì, đặc biệt phù hợp với các ứng dụng sử dụng cầu chì tốc độ cao bảo vệ bán dẫn.

Eaton Bussmann là thương hiệu chuyên về các giải pháp bảo vệ mạch điện bằng cầu chì. Bussmann được hình thành từ năm 1914 và hiện là một phần trong danh mục giải pháp bảo vệ mạch của Eaton. Dòng sản phẩm Bussmann được ứng dụng rộng rãi trong thiết bị công nghiệp, điện tử công suất, truyền động và các hệ thống yêu cầu bảo vệ quá dòng có độ tin cậy cao.

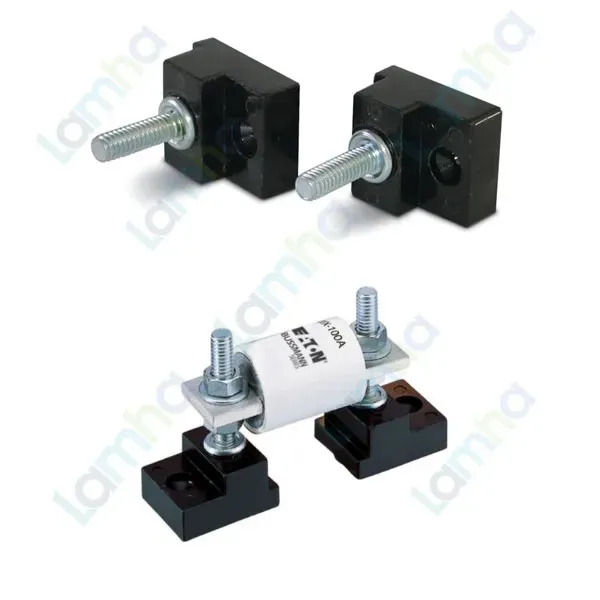

Điểm đặc trưng của C5268-5 là kết cấu modular dạng tách rời. Hai nửa đế giống nhau có thể bố trí trên panel với khoảng cách phù hợp chiều dài cầu chì. Cách thiết kế này giúp người chế tạo tủ điện linh hoạt hơn khi lựa chọn và bố trí cầu chì.

Ưu điểm và tính năng nổi bật của Eaton Bussmann C5268-5

Đế cầu chì kiểu bu-lông C5268-5 có thiết kế đơn giản nhưng tối ưu cho việc lắp đặt cầu chì công suất. Đầu cực của cầu chì và đầu cáp đã được bấm cos có thể được cố định trên cùng stud, nhờ đó giảm số lượng chi tiết kết nối và đơn giản hóa quá trình thi công.

• Kết cấu modular cho phép bố trí hai nửa đế theo khoảng cách phù hợp với chiều dài cầu chì.
• Kiểu kết nối stud/bu-lông tạo liên kết cơ khí chắc chắn giữa đầu cực cầu chì và dây dẫn.
• Phù hợp làm đế cầu chì high-speed trong các mạch điện công suất và bảo vệ thiết bị bán dẫn.
• Cấu trúc tách rời hỗ trợ thiết kế panel linh hoạt hơn so với đế có khoảng cách hai đầu cố định.
• Đầu cực cầu chì và đầu cáp được lắp trên cùng stud, giúp đơn giản hóa việc đấu nối.
• Dạng đế mở thuận tiện cho thao tác lắp đặt, kiểm tra và thay cầu chì khi hệ thống đã được cô lập an toàn.

Thông số và đặc tính chính

Đặc tính	Thông tin
Dòng sản phẩm	C5268
Loại phụ kiện	Đế cầu chì modular kiểu stud
Dòng cầu chì tối đa theo tài liệu Eaton	100 A
Đường kính và ren stud	1/4"-20
Chiều cao stud	1,75 inch
Kiểu lắp đặt	Stud mounting / panel mounting
Kiểu đấu nối	Đầu nối ren bu-lông
Kết cấu	Modular, hai nửa đế tách rời
Ứng dụng sản phẩm	Phụ kiện lắp cầu chì tốc độ cao
Quy cách sử dụng	Hai nửa đế được sử dụng để tạo thành vị trí gá hoàn chỉnh cho một cầu chì; dòng C5268 dạng stud không được cung cấp thành cặp theo catalogue

Chức năng, nguyên lý hoạt động và ứng dụng của C5268-5

Chức năng của Eaton Bussmann C5268-5 là tạo điểm cố định và kết nối điện chắc chắn cho cầu chì trong mạch công suất. Bản thân đế không thực hiện chức năng cắt quá dòng; nhiệm vụ ngắt dòng khi xảy ra sự cố thuộc về cầu chì được lắp trên đế.

Về nguyên lý kết nối, mỗi đầu cầu chì được đặt lên một stud của đế. Đầu cáp hoặc thanh kết nối của mạch cũng được lắp tại stud tương ứng và được siết cơ khí để tạo đường dẫn dòng điện. Dòng điện vì vậy đi từ dây dẫn hoặc thanh cái, qua điểm nối bu-lông, qua cầu chì rồi tiếp tục tới phía tải. Khi cầu chì phù hợp tác động do điều kiện quá dòng hoặc ngắn mạch, phần tử cầu chì mở mạch và cách ly dòng sự cố.

Thiết kế đế cầu chì modular cho phép hai nửa C5268 được lắp cách nhau theo kích thước thực tế của cầu chì. Đây là đặc tính hữu ích khi chế tạo tủ điện hoặc bố trí các loại cầu chì có chiều dài khác nhau mà không bị giới hạn bởi một khung đế liền cố định.

Ứng dụng điển hình

• Lắp cầu chì tốc độ cao trong tủ điện công nghiệp.
• Hệ thống chỉnh lưu và bộ biến đổi công suất.
• Bộ truyền động và biến tần sử dụng linh kiện bán dẫn công suất.
• UPS và các bộ nguồn công suất lớn.
• Thiết bị điều khiển công suất cần cầu chì high-speed để bảo vệ linh kiện bán dẫn.
• Các panel điện cần kết cấu đế cầu chì dạng tách rời để linh hoạt khoảng cách lắp đặt.

Khi lựa chọn cầu chì sử dụng với C5268-5, cần kiểm tra đồng thời kích thước cơ khí, kiểu đầu cực, dòng điện, điện áp, khả năng cắt và đặc tính thời gian-dòng của cầu chì theo yêu cầu bảo vệ thực tế. Không nên lựa chọn cầu chì chỉ dựa trên giới hạn dòng của đế.

Cam kết và nơi mua Đế Cầu chì Bu-lông Eaton Bussmann C5268-5

Khi cần mua C5268-5 chính hãng cho hệ thống điện công nghiệp, khách hàng nên xác nhận đúng mã sản phẩm, cấu hình đầu stud và khả năng tương thích với cầu chì đang sử dụng trước khi đặt hàng. Đặc biệt, do dòng C5268 sử dụng thiết kế hai nửa đế tách rời, cần tính đúng số lượng cần thiết cho từng vị trí cầu chì.

Quý khách có nhu cầu đặt mua Đế Cầu chì Bu-lông Eaton Bussmann C5268-5, kiểm tra hàng hóa hoặc tư vấn lựa chọn phụ kiện phù hợp có thể liên hệ mua hàng chính hãng tại thietbicodien.

Câu hỏi thường gặp (FAQ)

Eaton Bussmann C5268-5 là thiết bị gì?

C5268-5 là đế cầu chì modular kiểu stud/bu-lông thuộc dòng C5268, dùng để cố định và tạo kết nối điện cho cầu chì, đặc biệt trong các ứng dụng cầu chì tốc độ cao.

C5268-5 có dòng định mức bao nhiêu?

Theo thông tin kỹ thuật của Eaton đối với dòng C5268, phiên bản C5268-5 được thiết kế cho cầu chì có dòng tối đa 100 A. Khi thiết kế mạch vẫn phải lựa chọn cầu chì theo dòng tải, điện áp, khả năng cắt và yêu cầu bảo vệ cụ thể.

Stud của C5268-5 có kích thước như thế nào?

Phiên bản này sử dụng stud ren 1/4"-20 với chiều cao stud 1,75 inch. Đây là điểm khác biệt quan trọng cần kiểm tra khi lựa chọn giữa các phiên bản trong dòng C5268.

Một C5268-5 có tạo thành đầy đủ một đế cho cầu chì không?

Dòng C5268 sử dụng cấu trúc modular gồm hai nửa đế giống nhau đặt ở hai đầu cầu chì. Catalogue của Eaton nêu loại stud này không được bán thành cặp, vì vậy khi thiết kế và đặt hàng cần xác định đúng số lượng nửa đế cần dùng.

C5268-5 có phải là cầu chì bảo vệ quá dòng không?

Không. Đế cầu chì C5268-5 chỉ thực hiện chức năng gá lắp và kết nối điện. Phần tử thực sự ngắt mạch khi có quá dòng hoặc ngắn mạch là cầu chì được lắp trên đế.

Ưu điểm của thiết kế modular C5268-5 là gì?

Hai nửa đế có thể được bố trí với khoảng cách thích hợp trên panel, nhờ đó người thiết kế có thể điều chỉnh vị trí lắp theo chiều dài cầu chì. Đầu cáp và đầu cực cầu chì cùng được cố định trên stud, giúp kết cấu đấu nối đơn giản và chắc chắn.

C5268-5 thường được ứng dụng ở đâu?

Sản phẩm phù hợp với các hệ thống sử dụng cầu chì bảo vệ bán dẫn tốc độ cao, chẳng hạn bộ chỉnh lưu, bộ biến đổi công suất, truyền động điện, UPS và các tủ điện công nghiệp có linh kiện điện tử công suất.

Cần lưu ý gì khi chọn cầu chì cho C5268-5?

Cần kiểm tra kiểu đầu cực và kích thước cầu chì có tương thích với hệ đế, đồng thời lựa chọn dòng định mức, điện áp, khả năng cắt và đặc tính bảo vệ theo thiết bị thực tế. Việc lắp đặt và siết kết nối phải tuân thủ hướng dẫn kỹ thuật của nhà sản xuất và quy trình an toàn điện của hệ thống.
