Đế Cầu chì Bu-lông Eaton Bussmann C5268-4

Đế Cầu chì Bu-lông Eaton Bussmann C5268-4 – giải pháp gá cầu chì dạng mô-đun

Đế Cầu chì Bu-lông Eaton Bussmann C5268-4 là đế cầu chì dạng mô-đun kiểu stud type thuộc dòng phụ kiện cầu chì tốc độ cao của Eaton Bussmann. Sản phẩm được thiết kế để cố định cầu chì lên bảng điện, đồng thời tạo điểm kết nối cơ khí và điện giữa đầu cực cầu chì với dây dẫn thông qua cùng một bu-lông.

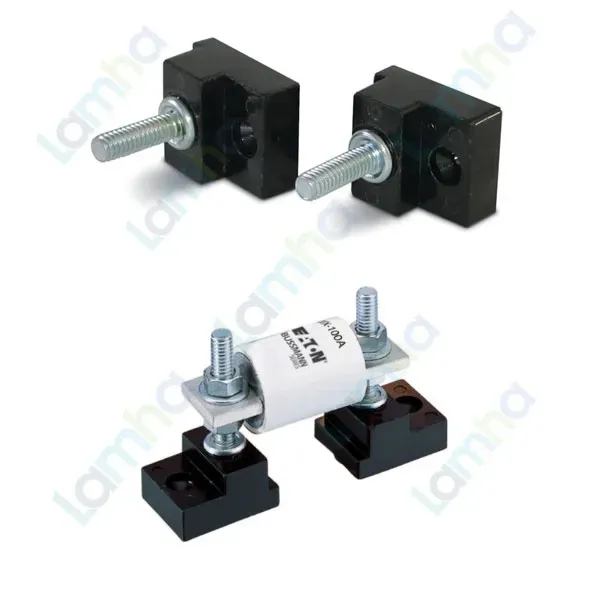

Model C5268-4 có cấu trúc dạng hai nửa đế rời, nhờ đó khoảng cách lắp đặt có thể bố trí phù hợp với chiều dài của cầu chì sử dụng. Theo catalogue Eaton Bussmann, phiên bản C5268-4 dùng bu-lông cao 1,00 inch, ren 1/4"-20 và phù hợp với cầu chì có dòng định mức tối đa 100 A.

Eaton Bussmann là dòng sản phẩm bảo vệ mạch của Eaton. Bussmann trở thành một phần của Eaton sau thương vụ mua lại Cooper Industries vào năm 2012 và tiếp tục được phát triển trong danh mục cầu chì, phụ kiện cầu chì và giải pháp bảo vệ mạch điện. Sản phẩm C5268-4 được cung cấp với xuất xứ Hungary theo thông tin sản phẩm.

Ưu điểm và tính năng nổi bật của Eaton Bussmann C5268-4

• Thiết kế mô-đun hai nửa đế cho phép bố trí khoảng cách lắp đặt linh hoạt theo chiều dài cầu chì.
• Kiểu kết nối stud type đơn giản, phù hợp cho các hệ thống sử dụng cầu chì tốc độ cao kiểu Bắc Mỹ.
• Đầu cầu chì và đầu cốt cáp dùng chung bu-lông, giúp đơn giản hóa bố trí điểm đấu nối và giảm số bước lắp đặt.
• Cho phép gắn trực tiếp từng nửa đế lên panel hoặc bề mặt lắp đặt thích hợp trong tủ điện.
• Cấu trúc rời giúp kỹ sư chủ động hơn khi thiết kế khoảng cách tâm giữa hai đầu cầu chì.
• Phù hợp cho các hệ thống điện công nghiệp cần đế gá chắc chắn cho cầu chì bảo vệ thiết bị điện tử công suất.

Thông số kỹ thuật chính

Đặc tính	Thông tin
Kiểu sản phẩm	Đế cầu chì mô-đun kiểu stud type
Dòng cầu chì tối đa	100 A
Chiều cao stud	1,00 inch
Kích thước ren stud	1/4"-20
Cấu trúc lắp đặt	Hai nửa đế rời, lắp trên panel
Cách đấu nối	Đầu cực cầu chì và đầu cốt cáp lắp trên cùng stud
Số lượng cần dùng cho một cầu chì	2 đế rời
Cách cung cấp	Không cung cấp sẵn thành cặp

Chức năng, nguyên lý hoạt động và ứng dụng của C5268-4

Chức năng của đế cầu chì

C5268-4 không phải là phần tử tự ngắt mạch. Chức năng chính của sản phẩm là cố định và kết nối cầu chì tốc độ cao với dây dẫn hoặc thanh đấu nối của hệ thống. Cầu chì được đặt giữa hai nửa đế, trong khi mỗi đầu cực của cầu chì được siết vào stud tương ứng.

Nguyên lý kết nối

Trong cấu trúc stud type của dòng C5268, đầu cực cầu chì và đầu cốt của dây dẫn được lắp trên cùng một bu-lông. Khi các mối ghép được lắp và siết đúng yêu cầu kỹ thuật, dòng điện đi từ dây dẫn vào stud, qua đầu cực cầu chì, qua phần tử cầu chì và tiếp tục sang phía còn lại của mạch.

Khi xảy ra quá dòng hoặc sự cố nằm trong đặc tính bảo vệ của cầu chì được lắp, chính cầu chì sẽ tác động để ngắt dòng điện. Đế cầu chì C5268-4 đảm nhiệm vai trò gá lắp và tạo điểm tiếp xúc điện; đặc tính bảo vệ, điện áp làm việc và khả năng cắt của hệ thống phụ thuộc vào cầu chì được lựa chọn.

Ứng dụng điển hình

Do nằm trong nhóm phụ kiện cho cầu chì tốc độ cao, C5268-4 thích hợp trong các hệ thống bảo vệ thiết bị bán dẫn và điện tử công suất khi sử dụng cầu chì tương thích. Các ứng dụng có thể gặp trong bộ chỉnh lưu, bộ biến đổi công suất, bộ nguồn công nghiệp, hệ thống truyền động, UPS và các tủ điện sử dụng cầu chì tốc độ cao kiểu đầu bắt bu-lông.

Khi thiết kế hệ thống, cần lựa chọn cầu chì theo điện áp, dòng điện, đặc tính I²t, khả năng cắt và yêu cầu bảo vệ của tải. Giới hạn 100 A của C5268-4 là dòng định mức tối đa của cầu chì áp dụng cho phiên bản đế này, không thay thế cho việc kiểm tra khả năng tương thích của từng mã cầu chì cụ thể.

Cam kết và nơi mua Eaton Bussmann C5268-4

Khi cần mua đế cầu chì Eaton Bussmann C5268-4 chính hãng, khách hàng có thể liên hệ thietbicodien để được hỗ trợ kiểm tra đúng model, tư vấn lựa chọn cầu chì tương thích và chuẩn bị sản phẩm phù hợp cho hệ thống điện công nghiệp.

Việc xác định đúng mã C5268-4 đặc biệt quan trọng vì các phiên bản C5268 khác nhau về dòng cầu chì tối đa, chiều cao stud và kích thước ren. Kiểm tra đúng mã trước khi đặt hàng giúp hạn chế sai khác cơ khí khi lắp đặt và bảo đảm cấu hình phù hợp với thiết kế ban đầu.

Câu hỏi thường gặp (FAQ)

C5268-4 là loại đế cầu chì nào?

C5268-4 là đế cầu chì dạng mô-đun kiểu stud type của Eaton Bussmann, được thiết kế cho nhóm cầu chì tốc độ cao kiểu Bắc Mỹ.

C5268-4 hỗ trợ cầu chì có dòng tối đa bao nhiêu?

Theo catalogue Eaton Bussmann, C5268-4 được quy định cho cầu chì có dòng định mức tối đa 100 A.

Bu-lông của C5268-4 có kích thước như thế nào?

Phiên bản C5268-4 sử dụng stud cao 1,00 inch với ren 1/4"-20.

Một cầu chì cần bao nhiêu đế C5268-4?

Một cầu chì cần hai nửa đế C5268-4. Catalogue của Bussmann lưu ý loại stud type này không được cung cấp sẵn thành cặp, vì vậy cần tính đủ hai chi tiết cho mỗi vị trí cầu chì.

C5268-4 có trực tiếp bảo vệ quá dòng không?

Không. C5268-4 là đế gá và điểm kết nối điện. Phần tử thực hiện chức năng bảo vệ và ngắt dòng khi có sự cố là cầu chì được lắp trên đế.

Tại sao dòng C5268 dùng hai nửa đế rời?

Cấu trúc hai nửa rời cho phép đặt khoảng cách giữa hai đế theo chiều dài của cầu chì, mang lại sự linh hoạt khi bố trí panel và thiết kế tủ điện.

C5268-4 khác C5268-1, C5268-2, C5268-3 hoặc C5268-5 ở điểm nào?

Các mã trong dòng C5268 có thể khác nhau về dòng cầu chì tối đa, chiều cao stud và kích thước ren. Vì vậy không nên thay thế giữa các mã chỉ dựa trên hình dáng bên ngoài mà cần đối chiếu chính xác cấu hình cơ khí và cầu chì sử dụng.
