Đế Cầu chì Bu-lông Eaton Bussmann C5268-3

Đế Cầu chì Bu-lông Eaton Bussmann C5268-3 – đế cầu chì dạng stud 200A

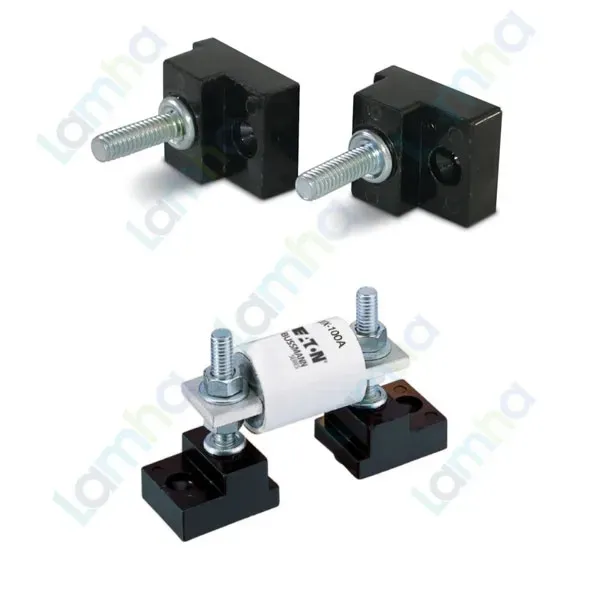

Đế Cầu chì Bu-lông Eaton Bussmann C5268-3 là đế cầu chì dạng mô-đun thuộc dòng phụ kiện bảo vệ mạch của Eaton Bussmann, được thiết kế theo kiểu stud type để lắp cầu chì và đầu cáp trên cùng một bu-lông. Thiết kế này giúp đơn giản hóa kết cấu đấu nối, giảm số lượng điểm kết nối và thuận tiện khi bố trí cầu chì trong tủ điện công nghiệp.

Model C5268-3 thuộc dòng C5268 modular fuse base của Eaton Bussmann. Theo thông tin sản phẩm cung cấp, sản phẩm có xuất xứ Hungary. Dòng C5268 được Eaton phát triển theo cấu trúc hai nửa đế độc lập, cho phép người thiết kế bố trí khoảng cách lắp đặt phù hợp với chiều dài cầu chì sử dụng.

Ưu điểm và tính năng nổi bật của Eaton Bussmann C5268-3

Điểm nổi bật của C5268-3 là cấu trúc đế cầu chì dạng bu-lông đơn giản và linh hoạt. Đầu cực của cầu chì và đầu cốt dây dẫn được bắt trên cùng stud, nhờ đó quá trình lắp đặt có thể gọn hơn so với những kết cấu cần thêm đầu nối trung gian.

• Thiết kế modular gồm các nửa đế độc lập, thuận tiện điều chỉnh khoảng cách lắp theo kích thước cầu chì.
• Kiểu stud type fuse base phù hợp với các hệ thống sử dụng cầu chì có đầu cực bắt bu-lông.
• Đầu cáp và đầu cực cầu chì được cố định trên cùng stud, giúp tối ưu thao tác đấu nối.
• Khả năng sử dụng với cầu chì có dòng định mức tối đa theo catalogue lên tới 200 A.
• Stud kích thước 5/16-18 với chiều dài 3/4 inch, phù hợp đúng cấu hình của model C5268-3.
• Thiết kế hướng tới các hệ thống bảo vệ bằng cầu chì công nghiệp, đặc biệt trong nhóm phụ kiện cầu chì tốc độ cao Bussmann.

Thông số kỹ thuật chính

Đặc tính	Thông tin
Dòng sản phẩm	C5268 modular fuse base
Kiểu đế	Stud type, modular
Dòng cầu chì tối đa	200 A
Kích thước ren stud	5/16-18
Chiều dài stud	3/4 inch
Chiều cao stud theo catalogue	0,75 inch
Cấu trúc lắp đặt	Hai nửa đế độc lập tạo thành một bộ đỡ cầu chì
Phương thức kết nối	Đầu cầu chì và đầu cáp được lắp trên cùng stud
Nhóm phụ kiện	Phụ kiện cầu chì tốc độ cao

Chức năng, nguyên lý hoạt động và ứng dụng của C5268-3

Chức năng của đế cầu chì

Đế cầu chì C5268-3 có nhiệm vụ tạo điểm gá cơ khí và kết nối điện cho cầu chì trong hệ thống. Bản thân đế không thực hiện chức năng tự ngắt dòng điện; nhiệm vụ bảo vệ quá dòng hoặc ngắn mạch được thực hiện bởi cầu chì tương thích được lắp trên đế.

Nguyên lý kết nối

Trong cấu hình sử dụng điển hình, hai nửa đế được cố định lên panel hoặc bề mặt lắp đặt ở khoảng cách phù hợp với cầu chì. Mỗi đầu cầu chì được đặt vào stud tương ứng. Đầu cốt của dây dẫn mạch lực cũng được kết nối trên chính stud đó, sau đó được siết chặt bằng phần tử cơ khí thích hợp để tạo đường dẫn điện chắc chắn từ dây dẫn qua cầu chì sang phía còn lại của mạch.

Khi hệ thống làm việc bình thường, dòng điện đi từ dây dẫn vào một đầu stud, qua cầu chì và tiếp tục ra stud phía còn lại. Khi cầu chì được chọn đúng thông số và xảy ra điều kiện quá dòng nằm trong đặc tính tác động của cầu chì, phần tử cầu chì sẽ nóng chảy và ngắt mạch. Vì vậy, khả năng bảo vệ thực tế phụ thuộc vào cầu chì được lắp, không chỉ riêng đế C5268-3.

Ứng dụng điển hình

C5268-3 được sử dụng trong các hệ thống cần lắp cầu chì công nghiệp bằng bu-lông, đặc biệt trong các ứng dụng có cầu chì tốc độ cao và các cấu hình cầu chì tương thích thuộc hệ thống Bussmann. Thiết kế modular hữu ích khi nhà chế tạo tủ cần chủ động bố trí khoảng cách giữa hai điểm gá theo chiều dài cầu chì.

• Tủ điện phân phối và bảo vệ công nghiệp.
• Tủ điều khiển và tủ nguồn sử dụng cầu chì công suất.
• Hệ thống điện tử công suất cần cầu chì tốc độ cao phù hợp.
• Thiết bị OEM cần bố trí đế cầu chì linh hoạt trên panel.
• Ứng dụng thay thế hoặc bảo trì hệ thống đang sử dụng đế cầu chì C5268 tương thích.

Khi lựa chọn, cần kiểm tra đồng thời kích thước đầu cực, khoảng cách lắp, dòng định mức và kiểu cầu chì. Không nên chỉ dựa vào mức dòng tối đa 200 A của đế để kết luận một cầu chì cụ thể sẽ tương thích.

Cam kết và nơi mua Đế Cầu chì Eaton Bussmann C5268-3

Khi cần mua Eaton Bussmann C5268-3 chính hãng, khách hàng nên đối chiếu chính xác mã hàng, kiểu stud và yêu cầu của cầu chì đang sử dụng để tránh nhầm với các phiên bản C5268 khác. C5268-3 sử dụng stud 5/16-18 x 3/4 inch và thuộc nhóm đế có mức dòng cầu chì tối đa 200 A.

Khách hàng có nhu cầu đặt mua sản phẩm chính hãng, tư vấn lựa chọn cầu chì tương thích hoặc kiểm tra model theo hệ thống thực tế có thể liên hệ thietbicodien để được hỗ trợ lựa chọn đúng sản phẩm cho tủ điện và thiết bị công nghiệp.

Câu hỏi thường gặp (FAQ)

C5268-3 là sản phẩm gì?

C5268-3 là đế cầu chì modular kiểu stud thuộc dòng Eaton Bussmann C5268. Sản phẩm dùng để gá cầu chì và tạo điểm kết nối điện giữa cầu chì với dây dẫn trong hệ thống.

Dòng cầu chì tối đa dùng với C5268-3 là bao nhiêu?

Theo catalogue Eaton Bussmann, C5268-3 được xếp trong cấu hình có dòng cầu chì tối đa 200 A. Khi lựa chọn cầu chì thực tế vẫn phải kiểm tra đầy đủ các thông số điện, kích thước và khả năng tương thích của cầu chì với hệ thống.

Stud của Eaton Bussmann C5268-3 có kích thước bao nhiêu?

Stud của model này có ren 5/16-18 và chiều dài 3/4 inch, tương đương chiều cao stud 0,75 inch theo bảng cấu hình của Eaton.

C5268-3 có phải là cầu chì không?

Không. Đây là đế lắp cầu chì, không phải phần tử cầu chì. Đế thực hiện chức năng gá và kết nối, còn chức năng ngắt dòng khi xảy ra sự cố do cầu chì tương thích đảm nhiệm.

Đế C5268-3 hoạt động như thế nào?

Đầu cực của cầu chì và đầu cốt dây dẫn được bắt trên cùng stud của mỗi nửa đế. Hai nửa đế giữ hai đầu cầu chì, qua đó tạo thành đường dẫn điện nối tiếp qua cầu chì giữa phía nguồn và phía tải.

Tại sao C5268-3 sử dụng thiết kế modular?

Thiết kế modular cho phép hai nửa đế được bố trí độc lập trên panel. Nhờ đó, khoảng cách giữa các điểm gá có thể được lựa chọn phù hợp với chiều dài của cầu chì tương thích, tăng tính linh hoạt khi thiết kế tủ điện.

C5268-3 khác C5268-1 và C5268-2 ở điểm nào?

Ba model đều thuộc nhóm C5268 có mức dòng cầu chì tối đa 200 A và sử dụng ren stud 5/16-18, nhưng khác nhau về chiều dài stud. C5268-3 sử dụng stud dài 3/4 inch, trong khi các phiên bản còn lại có cấu hình chiều dài stud khác.

Có thể chọn cầu chì chỉ dựa trên mức 200 A của đế không?

Không. Ngoài dòng điện, cần kiểm tra loại cầu chì, kích thước cơ khí, dạng đầu cực, điện áp định mức, đặc tính bảo vệ và yêu cầu của thiết bị. Việc chọn đúng cầu chì tương thích với C5268-3 cần dựa trên đầy đủ dữ liệu kỹ thuật của cả cầu chì và hệ thống điện.
