Đế Cầu chì Eaton Bussmann 1BS103

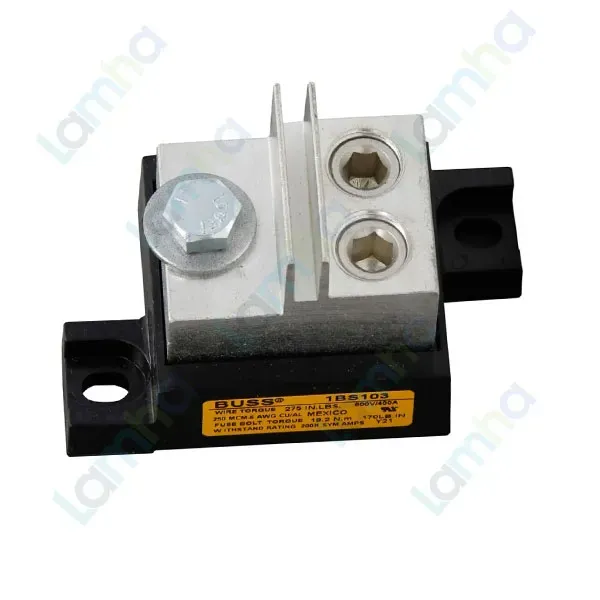

Đế Cầu chì Eaton Bussmann 1BS103 – đế cầu chì modular 600 V, 400 A

Đế Cầu chì Eaton Bussmann 1BS103 là đế cầu chì dạng modular thuộc dòng Bussmann series của Eaton, được thiết kế để lắp các cầu chì bắt bu-lông trong hệ thống phân phối điện và bảo vệ mạch công nghiệp. Theo tài liệu kỹ thuật của Eaton, model 1BS103 có định mức 600 V, 400 A và phù hợp với nhiều dòng cầu chì high-speed, Class T cũng như một số cầu chì theo chuẩn CSA và BS88.

Eaton Bussmann là thương hiệu chuyên về giải pháp bảo vệ mạch điện, cầu chì công nghiệp và phụ kiện lắp cầu chì của Eaton. Dòng 1BS sử dụng kết cấu đế modular, đầu nối dòng điện lớn và phần cứng bắt cầu chì chắc chắn, phù hợp với tủ điện công nghiệp, hệ thống OEM và các ứng dụng cần cầu chì công suất lớn. Theo thông tin sản phẩm được cung cấp, hàng hóa được khai báo xuất xứ Hungary; khi nghiệm thu thực tế nên đối chiếu nhãn sản phẩm và chứng từ xuất xứ của từng lô hàng.

Ưu điểm và tính năng nổi bật của Eaton Bussmann 1BS103

• Thiết kế đế cầu chì modular 400 A, thuận tiện bố trí trong các cụm bảo vệ một cực hoặc nhiều cực.
• Điện áp định mức 600 V, đáp ứng nhiều hệ thống điện công nghiệp điện áp thấp.
• Hỗ trợ cầu chì high-speed bắt bu-lông, cầu chì Class T 300 V/600 V trong dải phù hợp và một số loại cầu chì CSA, BS88 được Eaton chỉ định.
• Đầu nối bằng nhôm mạ thiếc giúp tạo bề mặt tiếp xúc điện ổn định và hỗ trợ đấu dây tiết diện lớn.
• Đế chế tạo từ phenolic đúc màu đen, kết hợp bu-lông và vòng đệm thép mạ kẽm.
• Đầu nối có khả năng tiếp nhận dây đồng hoặc nhôm, dây đặc hoặc dây bện theo phạm vi Eaton công bố.
• Mức chịu dòng ngắn mạch của cụm đế được công bố tới 200 kA RMS đối xứng hoặc bằng khả năng cắt của cầu chì được lắp nếu giá trị đó thấp hơn.
• Được Eaton công bố UL Recognized, CSA Certified, CE và tuân thủ RoHS.

Thông số kỹ thuật chính

Thông số	Giá trị
Loại sản phẩm	Đế cầu chì modular
Điện áp định mức	600 V
Dòng điện định mức	400 A
Mức chịu dòng ngắn mạch	200 kA RMS đối xứng hoặc khả năng cắt của cầu chì được lắp, lấy giá trị thấp hơn
Loại cầu chì tương thích	Cầu chì high-speed bắt bu-lông; Class T 300 V và 600 V 225–400 A; một số cầu chì CSA và BS88 theo bảng tương thích của Eaton
Vật liệu đế	Phenolic đúc màu đen, mức 150°C theo tài liệu Eaton
Vật liệu đầu nối	Nhôm mạ thiếc
Bu-lông lắp cầu chì	Thép mạ kẽm, 3/8-16 x 3/4 inch
Vòng đệm	Thép mạ kẽm, Belleville 3/8 inch
Dây dẫn cho đầu nối	Một dây 6 AWG đến 250 kcmil, đồng hoặc nhôm, dây đặc hoặc dây bện
Mô-men siết vít đầu nối dây	31,1 N·m (275 lb-in)
Mô-men siết bu-lông cầu chì	13,6 N·m (120 lb-in)
Chứng nhận / tuân thủ	UL Recognized, CSA Certified, CE, RoHS

Chức năng, nguyên lý hoạt động và ứng dụng của Eaton Bussmann 1BS103

Chức năng của đế cầu chì

Đế cầu chì Eaton Bussmann 1BS103 tạo vị trí cố định về cơ khí và đường dẫn điện có điện trở tiếp xúc thấp cho cầu chì công suất lớn. Đế không tự thực hiện chức năng cắt quá dòng; nhiệm vụ bảo vệ do cầu chì được lắp trên đế đảm nhận. Vì vậy, khi thiết kế hệ thống phải lựa chọn đúng loại cầu chì, dòng định mức và khả năng cắt phù hợp với tải và mức dòng sự cố dự kiến.

Nguyên lý hoạt động

Nguồn điện được đưa vào đầu nối của một phía đế, đi qua phần tiếp xúc và cầu chì bắt bu-lông, sau đó qua đầu nối phía còn lại tới tải. Trong điều kiện vận hành bình thường, cầu chì dẫn dòng qua mạch. Khi xuất hiện quá dòng hoặc ngắn mạch vượt đặc tính thời gian – dòng điện của cầu chì, phần tử nóng chảy bên trong cầu chì tác động và ngắt dòng điện, qua đó cô lập phần mạch bị sự cố.

Với các ứng dụng sử dụng cầu chì bán dẫn high-speed, đế 1BS103 có thể kết hợp với loại cầu chì phù hợp để hỗ trợ bảo vệ thiết bị điện tử công suất trước các dòng sự cố lớn và diễn biến nhanh. Với cầu chì Class T hoặc các loại CSA/BS88 tương thích, nguyên tắc bảo vệ vẫn dựa trên việc cầu chì nóng chảy và tạo khoảng cách cách điện khi dòng điện vượt đặc tính thiết kế.

Ứng dụng điển hình

• Tủ phân phối điện công nghiệp và cụm bảo vệ nguồn công suất lớn.
• Tủ điều khiển máy móc, hệ thống OEM và cụm thiết bị điện công nghiệp.
• Mạch sử dụng cầu chì high-speed để bảo vệ bộ chỉnh lưu, bộ biến đổi công suất hoặc thiết bị bán dẫn tương thích.
• Các mạch cần đế cầu chì 600 V 400 A với kết nối dây đồng hoặc nhôm tiết diện lớn.
• Hệ thống sử dụng cầu chì Class T hoặc các dòng cầu chì Bussmann được Eaton xác nhận tương thích với 1BS103.

Cam kết và nơi mua Đế Cầu chì Eaton Bussmann 1BS103

Khi lựa chọn Eaton Bussmann 1BS103 chính hãng, người dùng nên kiểm tra đúng mã sản phẩm, thông số định mức, kiểu cầu chì dự kiến sử dụng và chứng từ đi kèm để bảo đảm tương thích với thiết kế tủ điện. Việc lắp đặt cũng cần tuân thủ mô-men siết đầu nối và bu-lông cầu chì do Eaton công bố nhằm duy trì tiếp xúc điện ổn định và hạn chế phát nhiệt tại điểm đấu nối.

Khách hàng có nhu cầu mua Đế Cầu chì Eaton Bussmann 1BS103 chính hãng, tư vấn lựa chọn cầu chì tương thích hoặc kiểm tra cấu hình cho hệ thống điện công nghiệp có thể liên hệ trực tiếp tại thietbicodien để được hỗ trợ sản phẩm phù hợp.

Câu hỏi thường gặp (FAQ)

Eaton Bussmann 1BS103 có dòng định mức bao nhiêu?

1BS103 được Eaton công bố với dòng điện định mức 400 A và điện áp định mức 600 V.

1BS103 có phải là cầu chì 400 A không?

Không. Đây là đế cầu chì 400 A, tức bộ phận dùng để lắp và kết nối cầu chì. Phần tử trực tiếp ngắt dòng khi xảy ra quá dòng hoặc ngắn mạch là cầu chì được lắp trên đế.

Đế 1BS103 sử dụng được với những loại cầu chì nào?

Theo Eaton, 1BS103 dùng cho cầu chì high-speed dạng bắt bu-lông, cầu chì Class T 300 V và 600 V trong dải 225–400 A, cùng một số dòng cầu chì CSA và BS88. Mã cầu chì cụ thể cần được đối chiếu với bảng kích thước lắp của Eaton trước khi sử dụng.

1BS103 có đấu được dây nhôm không?

Có. Đầu nối của 1BS103 được Eaton công bố chấp nhận một dây đồng hoặc nhôm, dạng đặc hoặc bện, từ 6 AWG đến 250 kcmil.

Mức chịu dòng ngắn mạch của Eaton Bussmann 1BS103 là bao nhiêu?

Eaton công bố mức chịu dòng là 200 kA RMS đối xứng hoặc bằng khả năng cắt của cầu chì đang sử dụng nếu giá trị khả năng cắt của cầu chì thấp hơn.

Đế 1BS103 có thể dùng cho cầu chì bảo vệ bán dẫn không?

Có, với điều kiện sử dụng loại cầu chì high-speed bắt bu-lông nằm trong danh mục và kích thước lắp phù hợp do Eaton công bố cho 1BS103.

Cần lưu ý gì khi lắp đặt Eaton Bussmann 1BS103?

Cần chọn đúng cầu chì tương thích, sử dụng dây dẫn nằm trong phạm vi cho phép và siết các điểm đấu nối theo mô-men do Eaton quy định. Thiết kế tủ cũng phải bảo đảm khoảng cách điện, thông gió, khả năng chịu dòng và yêu cầu an toàn của toàn bộ hệ thống.
