Bộ chỉ báo hành trình dòng Eaton Bussmann MC-600

Bộ chỉ báo hành trình dòng Eaton Bussmann MC-600 – phụ kiện báo trạng thái cầu chì tốc độ cao

Bộ chỉ báo hành trình dòng Eaton Bussmann MC-600 là bộ phụ kiện trip indicator dành cho hệ thống cầu chì bảo vệ bán dẫn tốc độ cao. Sản phẩm giúp người vận hành nhận biết trạng thái tác động của cầu chì chính, hỗ trợ xác định nhanh nhánh bảo vệ cần kiểm tra khi hệ thống xảy ra sự cố.

Eaton Bussmann là dòng sản phẩm bảo vệ mạch điện của Eaton, tập trung vào cầu chì công nghiệp, cầu chì bảo vệ bán dẫn tốc độ cao và các phụ kiện giám sát liên quan. MC-600 được thiết kế để sử dụng cùng các cầu chì dòng FM và FMM thuộc hệ British Standard, giúp bổ sung khả năng chỉ thị mà không thay đổi chức năng bảo vệ chính của cầu chì.

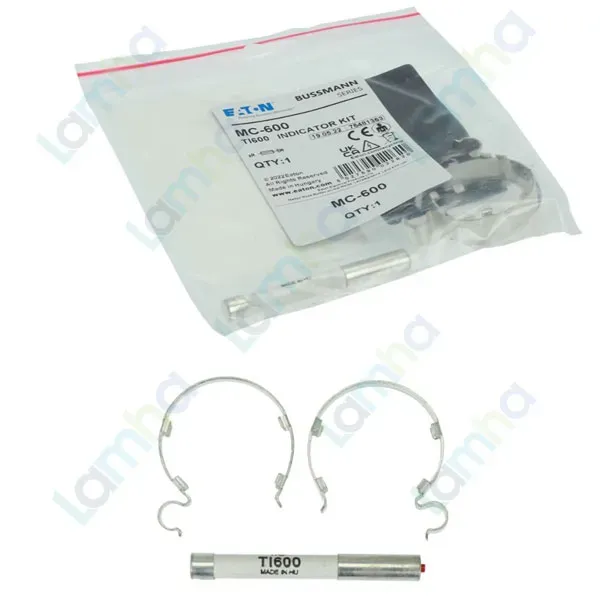

Sản phẩm có xuất xứ Hungary theo thông tin xuất xứ thương mại của mã hàng này. MC-600 là một bộ phụ kiện gồm phần chỉ báo phù hợp và các chi tiết gá lắp cần thiết để gắn với cầu chì tương ứng.

Ưu điểm và tính năng nổi bật của Eaton Bussmann MC-600

• Chỉ báo cầu chì tác động, giúp nhân viên vận hành nhanh chóng nhận diện cầu chì đã ngắt sau sự cố.
• Được Eaton thiết kế chuyên biệt cho cầu chì tốc độ cao FM và FMM, thuận tiện khi xây dựng hệ thống bảo vệ bán dẫn đồng bộ.
• Bộ sản phẩm bao gồm chỉ báo và chi tiết gá, hỗ trợ lắp trực tiếp với cầu chì tương thích thay vì phải tự thiết kế cơ cấu giữ riêng.
• Lắp song song với cầu chì chính theo nguyên lý hệ thống trip indicator của Bussmann, nhờ đó chỉ báo phản ứng khi trạng thái điện áp trên cầu chì thay đổi sau khi cầu chì chính tác động.
• Có thể kết hợp với bộ chuyển đổi và microswitch phù hợp của hệ Bussmann khi ứng dụng cần tín hiệu báo trạng thái từ xa.
• Phù hợp cho tủ điện công nghiệp sử dụng cầu chì bảo vệ bán dẫn, biến đổi công suất, bộ chỉnh lưu và hệ truyền động cần khả năng xác định sự cố nhanh.
• Sản phẩm thuộc nhóm phụ kiện cầu chì tốc độ cao và đáp ứng yêu cầu RoHS theo thông tin công bố của Eaton.

Thông số và khả năng tương thích

Hạng mục	Thông tin
Mã catalogue	MC-600
Mã model của Eaton	IND FIXING PACK>TI600 FM
Loại sản phẩm	Bộ trip indicator / phụ kiện cầu chì tốc độ cao
Cầu chì tương thích	FM, FMM
Hệ cầu chì	British BS 88
Mô tả định danh của Eaton	Trip indicator kit, high speed, 1.5 A, AC 690 V, FM, BS, indicating
Điện áp định mức trong trường thông số sản phẩm Eaton	660 V RMS
Kích thước dài / sâu	54 mm
Chiều cao	39 mm
Chiều rộng	36 mm
Khối lượng	14 g
Tuân thủ	RoHS compliant
Xuất xứ thương mại	Hungary

Thông tin công bố của Eaton hiện thể hiện điện áp trong phần mô tả sản phẩm và trường thông số điện áp theo cách khác nhau. Vì vậy, khi lựa chọn MC-600 cho một cấp điện áp cụ thể, cần đối chiếu mã cầu chì FM/FMM đang sử dụng và tài liệu Eaton hiện hành của hệ thống trước khi lắp đặt.

Chức năng, nguyên lý hoạt động và ứng dụng của MC-600

Chức năng chỉ báo trạng thái cầu chì

Chức năng chính của Eaton Bussmann MC-600 là cung cấp tín hiệu chỉ thị khi cầu chì bảo vệ chính đã tác động. Trong các tủ điện có nhiều cầu chì công suất, khả năng quan sát trạng thái này giúp kỹ thuật viên khoanh vùng nhanh nhánh gặp sự cố, thay vì phải kiểm tra tuần tự từng cầu chì.

Nguyên lý hoạt động

Hệ trip indicator của Bussmann sử dụng phần tử chỉ báo được đấu song song với cầu chì chính. Trong trạng thái bình thường, cầu chì chính dẫn dòng và điện áp đặt lên bộ chỉ báo rất thấp nên chỉ báo không tác động.

Khi cầu chì chính đứt do quá dòng hoặc sự cố mà nó được thiết kế để bảo vệ, điện áp xuất hiện trên hai đầu cầu chì. Khi đó nhánh trip indicator nhận điện áp và phần tử chỉ báo tác động, tạo dấu hiệu trực quan để người vận hành nhận biết cầu chì chính đã mở mạch.

Trip indicator không thay thế cho cầu chì công suất và cũng không phải thiết bị đo dòng tải. Đây là phụ kiện báo cầu chì đứt hoạt động phối hợp với cầu chì bảo vệ chính. Việc lựa chọn đúng loại indicator và bộ gá tương thích với từng dòng cầu chì là cần thiết để bảo đảm hệ thống làm việc đúng thiết kế.

Khả năng báo trạng thái từ xa

Trong hệ thống cần đưa trạng thái cầu chì về tủ điều khiển, PLC hoặc mạch cảnh báo, trip indicator có thể được sử dụng cùng microswitch và adapter tương thích của hệ Bussmann. Cơ cấu này chuyển trạng thái cơ học của chỉ báo thành trạng thái tiếp điểm, cho phép xây dựng chức năng cảnh báo hoặc giám sát từ xa phù hợp với thiết kế của tủ điện.

Ứng dụng điển hình

• Tủ điện sử dụng cầu chì tốc độ cao để bảo vệ thiết bị bán dẫn công suất.
• Hệ thống biến tần, bộ truyền động công nghiệp và bộ nguồn công suất.
• Bộ chỉnh lưu, bộ biến đổi AC/DC hoặc DC/AC.
• Hệ thống DC common bus sử dụng cầu chì bảo vệ bán dẫn tương thích.
• Tủ điều khiển cần nhận biết nhanh vị trí cầu chì đã tác động để giảm thời gian kiểm tra và bảo trì.
• Hệ thống cần mở rộng chức năng báo lỗi cầu chì về mạch điều khiển thông qua microswitch phù hợp.

Cam kết và nơi mua Eaton Bussmann MC-600 chính hãng

Khi lựa chọn bộ chỉ báo hành trình dòng Eaton Bussmann MC-600 chính hãng, cần kiểm tra đúng mã catalogue, loại cầu chì FM/FMM đang sử dụng và cấu hình phụ kiện liên quan để tránh nhầm với các bộ trip indicator Eaton Bussmann dành cho dòng cầu chì khác.

Khách hàng có nhu cầu mua MC-600 phục vụ tủ điện, hệ thống bảo vệ bán dẫn hoặc thay thế phụ kiện đang sử dụng có thể liên hệ thietbicodien để được tư vấn lựa chọn đúng mã hàng, kiểm tra khả năng tương thích và đặt sản phẩm chính hãng theo yêu cầu kỹ thuật.

Câu hỏi thường gặp (FAQ)

MC-600 Eaton Bussmann là thiết bị gì?

MC-600 là bộ trip indicator dùng cho hệ thống cầu chì tốc độ cao Eaton Bussmann. Thiết bị có nhiệm vụ tạo chỉ thị giúp người vận hành nhận biết khi cầu chì chính đã tác động.

MC-600 sử dụng với loại cầu chì nào?

Sản phẩm được Eaton chỉ định sử dụng với cầu chì FM và FMM thuộc hệ cầu chì British Standard tương thích. Không nên tự động thay thế bằng bộ chỉ báo của dòng cầu chì khác nếu chưa kiểm tra catalogue.

MC-600 có phải là cầu chì bảo vệ chính không?

Không. MC-600 là phụ kiện chỉ báo trạng thái. Cầu chì FM hoặc FMM mới là phần tử thực hiện chức năng bảo vệ chính cho mạch điện và thiết bị bán dẫn.

MC-600 hoạt động như thế nào khi cầu chì bị đứt?

Trip indicator được bố trí song song với cầu chì chính. Khi cầu chì còn nguyên, trạng thái điện áp không làm chỉ báo tác động. Sau khi cầu chì chính mở mạch, điện áp xuất hiện trên hai đầu cầu chì và kích hoạt phần tử trip indicator, qua đó cung cấp dấu hiệu nhận biết sự cố.

MC-600 có thể gửi tín hiệu về PLC hay hệ thống cảnh báo không?

Bản thân bộ chỉ báo chủ yếu cung cấp trạng thái trip tại vị trí cầu chì. Khi cần báo trạng thái từ xa, hệ thống Bussmann có thể kết hợp trip indicator với microswitch và adapter tương thích để đưa trạng thái tiếp điểm sang mạch điều khiển.

MC-600 có thể dùng cho mọi cầu chì Eaton Bussmann không?

Không. Mỗi nhóm cầu chì có thể yêu cầu bộ trip indicator và cơ cấu gá khác nhau. MC-600 cần được lựa chọn theo đúng dòng cầu chì mà Eaton xác định tương thích, tránh chỉ dựa vào hình dạng bên ngoài của phụ kiện.

Khi thay MC-600 có cần thay luôn cầu chì chính không?

Việc thay cầu chì chính phụ thuộc vào trạng thái của cầu chì và nguyên nhân gây sự cố. Nếu cầu chì đã tác động thì phải xác định nguyên nhân, lựa chọn cầu chì thay thế đúng đặc tính và đồng thời kiểm tra tình trạng của bộ chỉ báo cũng như các phụ kiện liên quan trước khi đưa hệ thống trở lại vận hành.
